Технология гидроабразивной резки стала одним из самых универсальных и точных методов обработки материалов, используемых в современном производстве. От аэрокосмических компонентов до архитектурного камня — гидроабразивные системы широко признаны за их способность резать сложные материалы без выделения тепла, деформации или структурных повреждений.
В отличие от традиционных технологий резки, таких как лазерная или плазменная, гидроабразивные системы используют потоки воды сверхвысокого давления в сочетании с абразивными частицами для эрозионного разрушения материала. Поскольку процесс не выделяет тепла, он считается методом холодной резки и особенно подходит для чувствительных к температуре материалов, таких как композиты, пластики и высоколегированные сплавы.
При выборе гидроабразивного режущего станка одним из наиболее важных решений, которое должны принять производители, является выбор между 3-осевой гидроабразивной системой и 5-осевой гидроабразивной машиной. Каждая конфигурация предлагает различные возможности, преимущества и сценарии применения. Понимание этих различий помогает производителям повысить эффективность производства, точность резки и долгосрочную ценность оборудования.

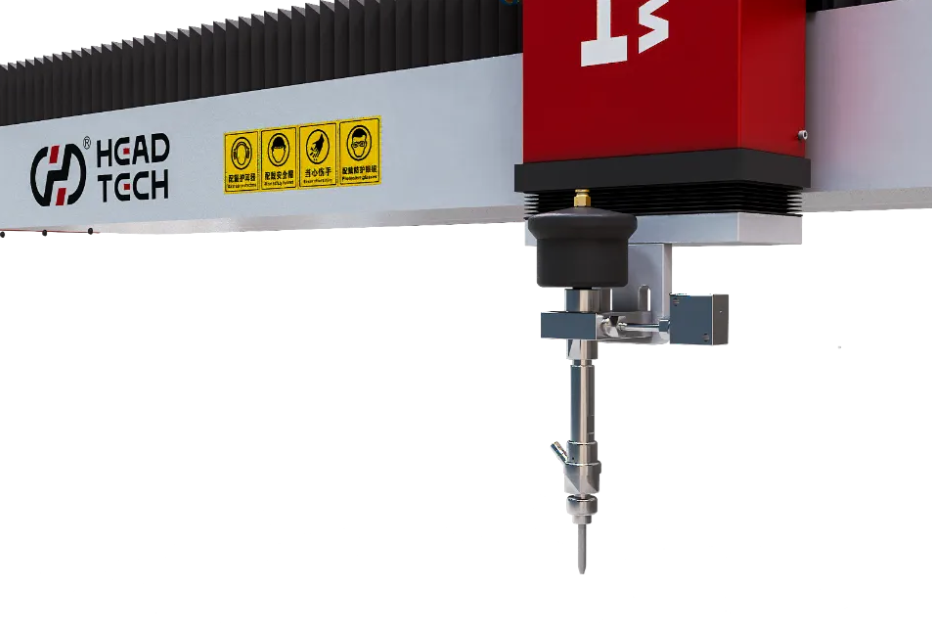

Что такое 3-осевая гидроабразивная режущая машина?
3-осевая гидроабразивная режущая машина является наиболее широко используемой конфигурацией в гидроабразивной технологии. Она работает с использованием трёх основных осей движения: ось X, ось Y и ось Z. Эти оси управляют движением режущей головки по рабочей поверхности.
-
Ось X управляет горизонтальным движением слева направо.
-
Ось Y управляет движением вперёд и назад.
-
Ось Z управляет вертикальным положением режущей головки.
В стандартной 3-осевой системе режущая головка всегда остаётся перпендикулярной поверхности материала. Это означает, что гидроабразивная струя режет материал вертикально. Из-за такой конфигурации 3-осевые гидроабразивные машины в первую очередь предназначены для резки плоских материалов и двухмерных форм.
Несмотря на относительно простую конструкцию, 3-осевая гидроабразивная машина является чрезвычайно мощной и способна производить высокоточные детали во многих отраслях промышленности.

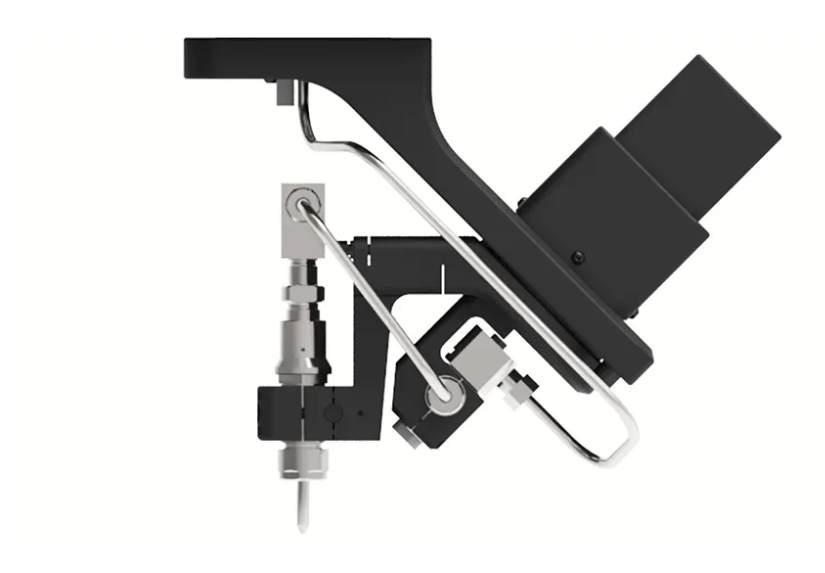

Что такое 5-осевая гидроабразивная режущая машина?
5-осевая гидроабразивная режущая машина является более совершенной конфигурацией, которая добавляет две дополнительные вращательные оси к традиционной системе движения X, Y и Z. Эти дополнительные оси позволяют режущей головке наклоняться и поворачиваться, что позволяет гидроабразивной струе подходить к материалу под разными углами.
Благодаря дополнительному движению, обеспечиваемому осью A и осью B, 5-осевая система может выполнять сложные операции резки, которые невозможны со стандартной вертикальной режущей головкой.
-
Скошенная резка
-
3D-контурная резка
-
Компенсация конусности
-
Снятие фаски
-
Подготовка кромок
-
Сложная многоугловая резка
Эта расширенная возможность делает 5-осевые гидроабразивные системы очень ценными в отраслях, требующих чрезвычайно точных и сложных компонентов.
Важен ли выбор правильной режущей головки?
Выбор правильной гидроабразивной режущей головки является одним из наиболее критических решений при настройке гидроабразивной режущей системы. Режущая головка определяет, как поток воды высокого давления взаимодействует с материалом, и напрямую влияет на качество резки, точность и производственные возможности.
В стандартной 3-осевой машине режущая головка остаётся фиксированной в вертикальной ориентации. Хотя эта конфигурация хорошо работает для резки плоских листов, она ограничивает возможность выполнения угловых резов или компенсации естественной конусности, возникающей в процессе резки.
5-осевая режущая головка вводит динамическое управление наклоном. Это позволяет системе регулировать угол наклона гидроабразивной струи во время резки, обеспечивая точные скосы и устраняя эффекты конусности. В результате детали могут быть изготовлены с более высокой точностью и лучшим качеством кромки.
Материалы, подходящие для 3-осевой гидроабразивной резки
3-осевые гидроабразивные режущие машины идеально подходят для резки широкого спектра плоских материалов, используемых в обрабатывающей промышленности.
-
Листы нержавеющей стали
-
Алюминиевые плиты
-
Углеродистая сталь
-
Стеклянные панели
-
Керамическая плитка
-
Гранитные и мраморные плиты
-
Резина и прокладочные материалы
-
Пластики и акрил
-
Композитные панели
Поскольку режущая головка остаётся вертикальной, эти материалы могут обрабатываться с высокой точностью при сохранении отличного качества кромки.
Материалы, подходящие для 5-осевой гидроабразивной резки
5-осевые гидроабразивные машины предназначены для более сложных задач резки и работы с трудными материалами. Их способность наклонять и поворачивать режущую головку позволяет им обрабатывать детали, требующие угловых резов или трёхмерных геометрий.
-
Аэрокосмические компоненты из титана
-
Углепластики
-
Передовые алюминиевые сплавы
-
Толстые листы нержавеющей стали
-
Многослойные композитные материалы
-
Сложные автомобильные конструктивные детали
Эти применения часто требуют скошенных кромок или сложных форм, которые не могут быть получены с помощью традиционной вертикальной режущей головки.
Преимущества 3-осевых гидроабразивных режущих машин
-
Более простая механическая структура
-
Более низкие инвестиционные затраты на оборудование
-
Простота эксплуатации и обслуживания
-
Высокая точность для резки плоских материалов
-
Надёжная производительность для стандартных промышленных применений
Для многих производителей, которые в основном режут листовые материалы, 3-осевая гидроабразивная машина предлагает эффективное и экономически выгодное производственное решение.
Преимущества 5-осевых гидроабразивных режущих машин
-
Возможность выполнения скошенной резки
-
Автоматическая компенсация конусности
-
Улучшенная точность кромки
-
Способность резать сложные геометрии
-
Снижение потребности в финишных операциях
Эти преимущества делают 5-осевые системы особенно ценными для высокоточных отраслей, таких как аэрокосмическая, автомобильная и передовое производство.
Почему стоит выбрать технологию гидроабразивной резки?
Технология гидроабразивной резки предлагает несколько уникальных преимуществ по сравнению с другими методами резки.
-
Холодный процесс резки без зоны термического влияния
-
Способность резать практически любой материал
-
Высокая точность и гладкие кромки
-
Минимальные отходы материала благодаря узкой ширине реза
-
Экологически чистый процесс резки
Благодаря этим преимуществам гидроабразивная резка стала важнейшим производственным решением во многих отраслях по всему миру.
Как выбрать подходящую гидроабразивную систему
Выбор подходящей гидроабразивной системы зависит от нескольких важных факторов, связанных с производственными потребностями и будущими планами развития.
-
Производственные требования и сложность деталей
-
Толщина и твёрдость материала
-
Требуемая точность резки
-
Бюджет и инвестиции в оборудование
-
Долгосрочные планы расширения производства
Для компаний, в основном режущих плоские листы, 3-осевой машины может быть достаточно. Однако производителям, выпускающим сложные компоненты с угловыми кромками или сложными геометриями, может быть выгодно инвестировать в 5-осевую гидроабразивную систему.
Заключение
Выбор между 3-осевой и 5-осевой гидроабразивной режущей машиной в конечном итоге зависит от сложности ваших деталей, материалов, которые вы обрабатываете, и ваших долгосрочных производственных целей.
3-осевая система обеспечивает надёжное и экономически эффективное решение для резки плоских материалов с отличной точностью. Между тем, 5-осевая гидроабразивная машина предлагает расширенные возможности резки, которые позволяют производителям создавать сложные формы, скошенные кромки и высокоточные компоненты.
Понимая сильные стороны каждой системы и тщательно оценивая производственные требования, производители могут выбрать технологию гидроабразивной резки, которая наилучшим образом поддерживает производительность, эффективность и будущий рост.
