Токарно-фрезерные станки с ЧПУ по металлу

Токарно-фрезерные центры (mill-turn/turn-mill) совмещают токарную и фрезерную обработку в одной установке. Они позволяют выполнять полный цикл: точение, сверление, фрезерование (в том числе внецентровое по оси Y), резьбонарезание, отрезку и доработку торца/обратной стороны в субшпинделе — без перезажима и потери базы.

Принцип работы

Заготовка зажимается в патроне или подаётся из барфидера в главный шпиндель. Револьверная головка или фрезерный узел с приводным инструментом выполняет токарные и фрезерные операции; по необходимости деталь синхронно передаётся в субшпиндель для обработки второй стороны. Оси C (индексация шпинделей) и Y (радиальные фрезерные операции) расширяют номенклатуру операций; B-ось (наклон фрезерной головки) обеспечивает 5-стороннюю обработку.

Основные операции

• Наружное/внутреннее точение, подрезка, канавки


• Сверление, растачивание, развёртывание, нарезание резьбы (в т.ч. синхронный tapping)


• Фрезерование плоскостей, карманов, пазов, шлицев; контурная 3+2-обработка


• Полигональное точение, зубонарезание червячной фрезой (hob), прорезка шпоночных пазов


• Отрезка, снятие заусенцев; доработка обратной стороны в субшпинделе


• Глубокое сверление с СОЖ высокого давления



Типы токарно-фрезерных станков

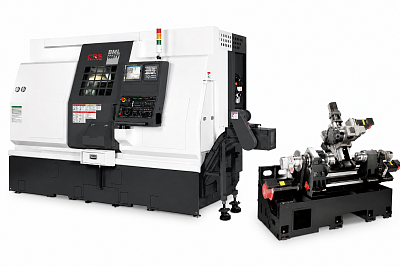

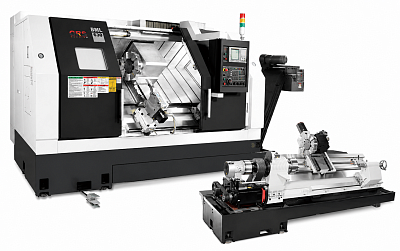

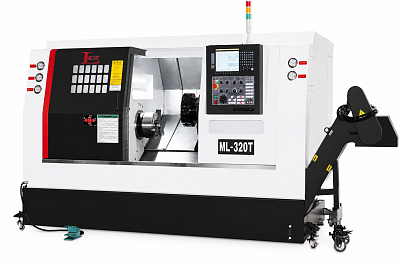

• Токарные с приводным инструментом и осью Y (наклонная станина, turret): универсальное решение для большинства деталей из прутка и штучных заготовок.


• Двухшпиндельные, двухревольверные: параллельные операции, минимизация такта, высокая производительность.

• С фрезерным шпинделем и B-осью (mill-turn центр): полноценные фрезерные режимы, 5-сторонняя обработка за одну установку.

• Swiss-type с Y/B и субшпинделем: для длинных и тонких деталей высокой точности.


• Стационарные патронные turn-mill для крупногабаритных заготовок: повышенная жёсткость, люнеты/поддержки.



Конструкция и узлы

• Главный и субшпиндель (синхронная передача детали, ось C на обоих)


• Револьверная головка (12–24 поз.), инструментальные приводы, нижняя револьверная стойка (опция)


• Ось Y для внецентрового фрезерования; ось B (наклон фрезерной головки) на mill-turn


• Магазин инструмента/ATC (у центров с фрезерным шпинделем) либо держатели для turret


• СОЖ высокого давления, чип-конвейер, фильтрация, охлаждение через шпиндель


• Пробники инструмента/детали, измерение в процессе, компенсации износа


• Системы безопасности: кожухи, дверные блокировки, аварийный стоп



Ключевые характеристики при выборе

• Диаметр прутка / размер патрона, максимальная длина точения


• Мощность и крутящий момент главного/субшпинделя, диапазоны оборотов


• Оси и ходы: X/Y/Z, ось C (разрешение/точность), ось B (угол/точность)


• Приводной инструмент: мощность, обороты, крутящий момент


• Инструментальная ёмкость: число позиций turret, размер магазина ATC

• Скорости быстрых перемещений, ускорения, время смены инструмента/станций

• Точность и повторяемость (геометрия, термостабилизация, линейные шкалы)


• Автоматизация: барфидер, парт-коллектор, робот/портальный загрузчик, датчики обрыва инструмента


• СОЖ и удаление стружки: давление/литраж, тип фильтрации, доступ к обслуживанию



Преимущества

• Одна установка — готовая деталь: меньше ошибок базирования и брака


• Высокая производительность: параллельные шпиндели/револьверы, сокращение вспомвремени


• Гибкость: токарные и фрезерные операции, сложные формы и шлицевые профили


• Экономия площади и персонала по сравнению с несколькими станками и межоперационной логистикой



Ограничения

• Более высокая стоимость и сложность программирования/наладки


• Требования к качеству прутка и управлению стружкой/теплом


• Риск инструментальных коллизий — нужен CAM, проверка траекторий и антиколлизия



Области применения

• Автопром: валы, фланцы, корпуса, фитинги, шестерни малых модулей


• Аэрокосмос/энергетика: прецизионные детали из жаропрочных сплавов

• Медицина/приборостроение: импланты, винты, микро-оси, корпуса

• Гидравлика/пневматика: штуцеры, распределители, ниппели, втулки



Как выбрать токарно-фрезерный центр

1. Анализ детали: максимальный Ø/длина, базы, допуски, шероховатость, материал.

2. Набор операций: нужны ли внецентровые/угловые фрезерные — ось Y/B, мощный приводной инструмент.

3. Такт и серия: двухшпиндельная/двухревольверная компоновка, параллельные операции.


4. Точность: линейные шкалы, температурная стабилизация, калибровка осей/зондирование.


5. Автоматизация: барфидер, робот, ловитель деталей, контроль инструмента.


6. Интеграция с CAM/ЧПУ: постпроцессоры, симуляция/антиколлизия, DNC/сеть, мониторинг OEE.


7. Сервис и TCO: доступность оснастки, расходников, шпиндельного сервиса, обучение.



Оснащение и ПО (важные опции)

• СОЖ ВД (глубокое сверление, нерж/титан), охлаждение через инструмент


• Пробники Renishaw-типа (инструмент/деталь), автоматическая коррекция нулей


• Управление инструментом: счётчик ресурса, автозамена, мониторинг вибраций/мощности


• Антиколлизия/симуляция в ЧПУ, 3D-цифровой двойник, высокоскоростная обработка


• Связность: MTConnect/OPC UA, удалённый мониторинг, SPC, отчётность по партиям



Эксплуатация и обслуживание

• Ежедневный прогрев шпинделей/осей, контроль биения и точек нуля


• Регулярная калибровка осей Y/B/C, проверка индексации револьвера


• Контроль концентрации и фильтрации СОЖ, чистка чип-конвейера/фильтров


• Смазка направляющих/ШВП, контроль термостабильности, профилактика барфидера


• Управление стружкой (тип фрез, разрыватели, режимы), балансировка инструмента

• Безопасность: ограждения, блокировки, «сухие прогоны» программ, СИЗ
