Трубонарезные станки — специализированное оборудование для нарезания наружной/внутренней резьбы на трубах, а также для подготовки торцов: фаска, притупление, рассверливание, калибрование. Применяются в серийном производстве и на монтаже, обеспечивая стабильную геометрию и герметичность резьбовых соединений.

Какие резьбы выполняют

• Трубные конические/цилиндрические: NPT/NPTF, BSPT/BSPP (G), метрические трубные


• Нефтегазовые/API: по отраслевым стандартам (муфтовые/НИППЕЛЬНЫЕ соединения)


• Спецпрофили: с уплотнительными поясками, комбинированные (по ТУ/ГОСТ/ISO)

Основные операции

• Нарезание наружной/внутренней резьбы резцами или плашечными/резьбонарезными головками


• Фаскосъём и притупление для подготовки под резьбу/сварку


• Торцевание и калибрование торца, подгонка длины


• Канавки под уплотнения и кольца; (по задаче) накатка канавки под разъёмные соединения


• Промывка/смазка резьбы, контроль калибрами «проход/непроход»



Типы трубонарезных станков

• Переносные настольные (монтажные)
  Компактные машины для ½″–4″ (иногда до 6″): резьба NPT/BSP, встроенные труборез и фаскосниматель, сменные плашки/головки. Идеальны для сантехники, HVAC, стройплощадки.


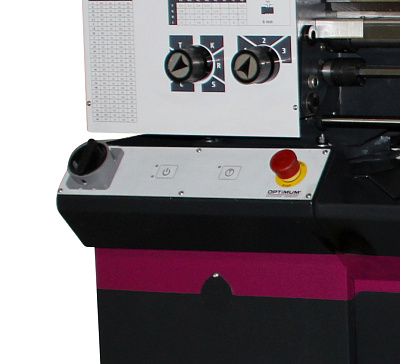

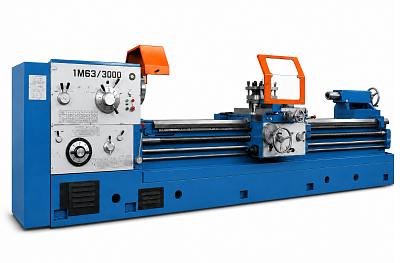

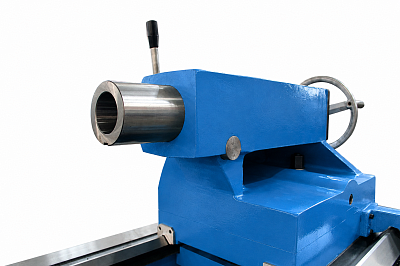

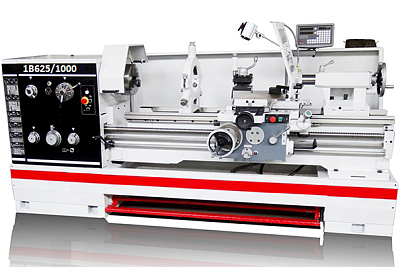

• Стационарные токарные трубонарезные
  Токарные станки с большим проходным отверстием шпинделя, передним/задним патроном, люнетами и комплектом трубных кулачков; резьба резцами или резьбонарезными головками. Для цехового производства и ремонта.


• CNC-трубонарезные центры (в т.ч. API)
  ЧПУ, оси X/Z/C (+Y по конфигурации), гидропатроны, высокая жёсткость и стабильность конусности/шага. Для OCTG, нефте- и газопрома, крупной серии.


• Разъёмные кольцевые (split-frame) системы
  Полевые машины, что охватывают трубу снаружи: рез, фаска, иногда резьба/канавки на трубопроводе без снятия секции.



Конструкция и ключевые узлы

• Шпиндель с большим проходом и система зажима: цанги/кулачки, трубные губки, задний патрон

• Люнеты и роликовые опоры для предотвращения «хлыста» длинной трубы

• Суппорт с резьбонарезной коробкой или быстросменные резьбонарезные головки/плашки


• СОЖ/смазка для снижения нагрева и улучшения качества поверхности


• Системы безопасности: кожухи, блокировки дверей, аварийный стоп, ловители стружки



Ключевые характеристики при выборе

• Диапазон диаметров трубы (наружный) и проходное отверстие шпинделя

• Стандарты резьбы: поддерживаемые профили, конусность, шаг, диапазон размеров

• Мощность и момент на низких оборотах, диапазон скоростей шпинделя


• Точность и повторяемость (стабильность конуса/шага, шероховатость)


• Тип оснастки: плашечные головки, державки под резцы, калибры, кулачки/цанги


• Автоматизация (для ЧПУ): циклы G76/G92, макроциклы API, ось C, поддержка датчиков износа


• Поддержка длинных труб: люнеты, задний патрон, роликовые стенды


• СОЖ: давление, фильтрация, доступ к смазкам для резьбы



Преимущества

• Герметичная и стабильная резьба в соответствии со стандартами


• Скорость и повторяемость в серии, снижение брака


• Возможность полной подготовки торца (рез+фаска+резьба) на одной установке


• Широкий диапазон диаметров — от монтажных работ до нефтегазовых труб



Ограничения

• Узкая специализация: не заменяет универсальный токарный на тяжёлых операциях


• Требовательность к геометрии трубы (овальность, биение, чистота торца)


• Для API-резьбы — повышенные требования к станку, оснастке и контролю качества



Области применения

• Водоснабжение, отопление, пожарные и технологические трубопроводы (NPT/BSP)


• Нефтегаз: обсадные/насосно-компрессорные трубы, муфты (API/OCTG)


• Химпром, энергетика, судостроение, ЖКХ, монтаж и ремонт трубопроводов


• Производство фитингов, переходников, ниппелей, штуцеров



Как выбрать трубонарезный станок

1. Стандарты и диапазон резьб: какие профили и размеры нужны сегодня/в перспективе.


2. Диаметры и длины: проходное отверстие, наличие заднего патрона/люнетов, опоры.


3. Качество и контроль: точность шага/конусности, шероховатость, калибры, протоколы контроля.


4. Производительность: время цикла, смена плашек/инструмента, автоматические циклы ЧПУ.


5. Материалы: углеродистая/нержавеющая сталь, сплавы — мощность, момент, СОЖ высокого давления.


6. Оснастка и сервис: плашки, державки, кулачки, запасные части, локальный сервис и обучение.



Эксплуатация, обслуживание и безопасность

• Подготовка трубы: обрезка, торцевание, фаска, снятие заусенцев, смазка резьбы


• Регулярная проверка конусности/шага калибрами «проход/непроход», контроль шероховатости


• Обслуживание плашек/резцов: заточка/замена, корректные подачи и скорости


• Чистая и правильно подобранная СОЖ/смазка, фильтрация, удаление стружки


• Предотвращение «хлыста»: минимальный вылет, роликовые опоры, корректная скорость вращения


• СИЗ и блокировки: очки/перчатки, закрытые кожухи, педаль с блокировкой, аварийный стоп
