Универсальные фрезерные станки

Универсальные фрезерные станки совмещают возможности вертикальных и горизонтальных операций и позволяют обрабатывать детали под различными углами за счёт поворотных узлов. Это оптимальное решение для ремонтных, инструментальных и мелкосерийных производств, где важны гибкость, частая переналадка и широкий спектр операций на одном станке.

Основные операции

• Фрезерование плоскостей, кромок и фасок


• Пазы: прямые, Т-образные, ласточкин хвост, шпоночные


• Канавки и спиральные (винтовые) пазы, выборки под углом


• Сверление, растачивание, нарезание резьбы


• Зубофрезерование и делительные операции с делительной головкой


• Контурная 2.5D-обработка, черновая и получистовая


Конструкция и узлы

• Станина и консоль, рабочий стол с перемещениями по X/Y/Z


• Горизонтальный шпиндель с оправкой и опорой (overarm)


• Вертикальная фрезерная головка (насадка) с регулировкой угла наклона


• Поворотный/универсальный стол (часто ±45°) для угловой и винтовой обработки


• Направляющие и подачи: призматические/роликовые, ШВП (на ЧПУ)


• Оснастка: тиски, прижимы, делительная головка, поворотный стол, люнет, оправки


• СОЖ и удаление стружки, ограждения и аварийная остановка



Виды универсальных станков

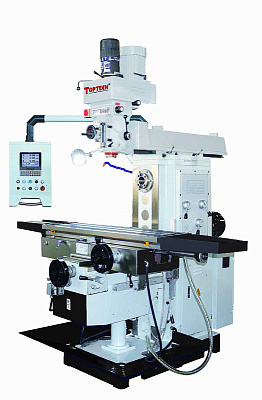

• Классические универсально-консольные — механические/с ЧПУ, вертикальная головка ставится на горизонтальный шпиндель, стол с поворотом.


• Универсальные обрабатывающие центры (ЧПУ) — 3+2/5 осей с поворотно-наклонным столом (trunnion/rotary), магазин инструмента, высокоскоростная обработка.



Ключевые характеристики

• Перемещения X/Y/Z, размеры и нагрузка на стол


• Мощность шпинделя, диапазон оборотов, крутящий момент


• Конус шпинделя (ISO/BT/HSK), макс. диаметр/длина инструмента


• Скорости подач и быстрых перемещений, шаг/диапазон подач


• Угловые регулировки: наклон вертикальной головки, поворот стола


• Точность и повторяемость (зависит от класса станка/ЧПУ)


• Оснащение ЧПУ: ATC, датчики инструмента/детали, 4/5-я ось, СОЖ через шпиндель, чип-конвейер



Преимущества

• Гибкость: вертикальные и горизонтальные операции на одном станке


• Экономия места и бюджета по сравнению с парком раздельных станков


• Удобство мелкосерийного производства: быстрая переналадка, широкий спектр задач


• Возможность винтовых пазов и зубофрезерования с делительной головкой



Ограничения

• Жёсткость и скорость ниже, чем у специализированных горизонтальных/портальных при тяжёлых режимах


• Требует квалификации для точной наладки углов и синхронизации подач


• Отвод стружки сложнее при глубокой карманной обработке (решается СОЖ/продувом)



Области применения

• Инструментальное и ремонтное производство, оснастка и приспособления

• Машиностроение: корпуса, плиты, кронштейны, шпоночные/Т-пазы

• Зубчатые колёса, червячные и шлицевые профили (с оснасткой)


• Индивидуальные и малые серии с частыми переналадками



Как выбрать универсальный фрезерный станок

1. Номенклатура работ: нужны ли винтовые пазы/зубофрезерование → поворотный стол + делительная головка.


2. Габариты деталей: перемещения X/Y/Z и размер стола под «самую большую» заготовку.


3. Материалы и режимы: сталь/нерж/титан → мощность шпинделя, жёсткость направляющих.


4. Точность: класс геометрии, тип направляющих, температурная стабильность.

5. Автоматизация: ЧПУ, магазин инструмента, 4/5-я ось, датчики, СОЖ через шпиндель.

6. Оснастка: наличие оправок, опоры для горизонтального шпинделя, качественные тиски, делительная головка.


7. Сервис: доступность расходников и шпиндельного сервиса, обучение, гарантия.



Эксплуатация и обслуживание

• Регулярная проверка геометрии (перпендикулярность, параллельность, биение шпинделя)


• Смазка направляющих/ШВП, контроль люфтов и преднатягов


• Контроль СОЖ (концентрация, чистота), очистка стружколотков/конвейера


• Точная калибровка делительной головки и поверка углов стола/головки


• Балансировка фрез, корректные режимы резания, «сухой прогон» программ


• Безопасность: надёжный зажим детали/инструмента, ограждения, СИЗ, работа по инструкциям
