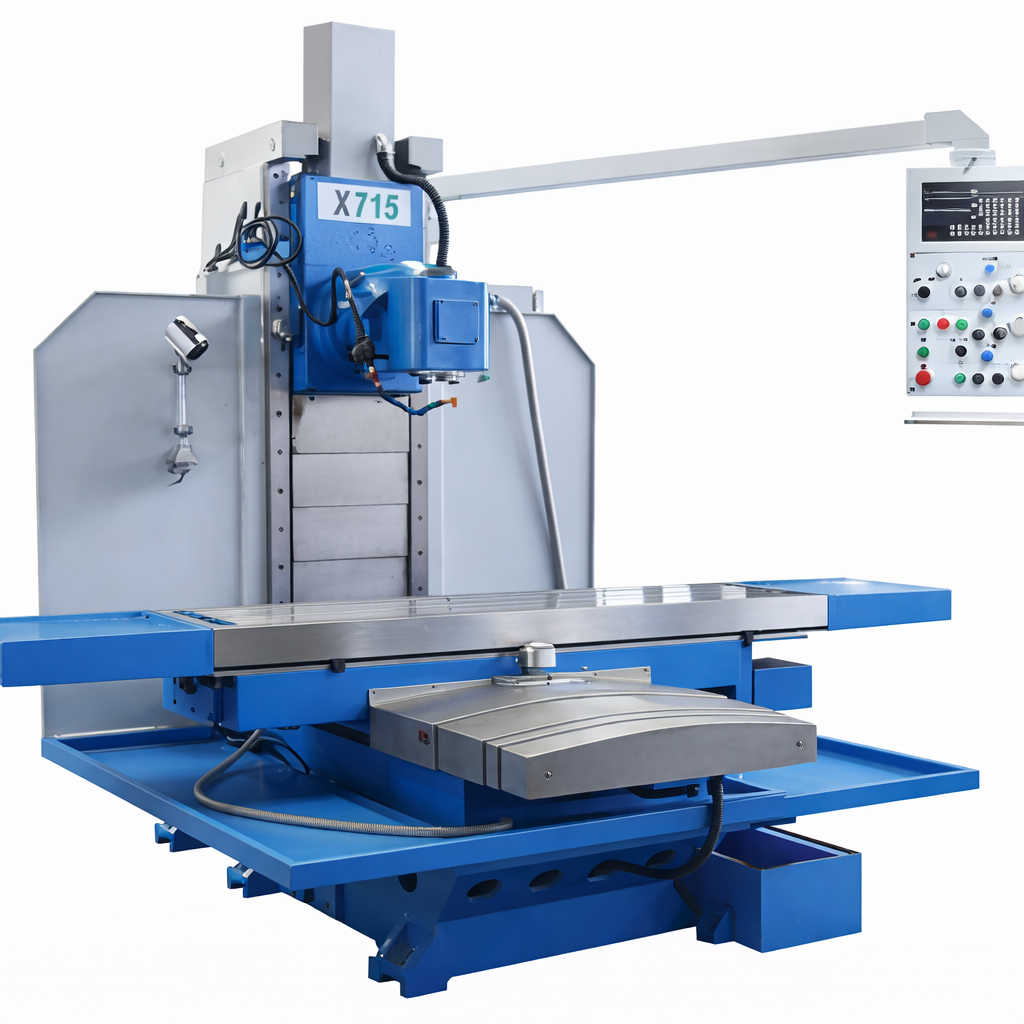

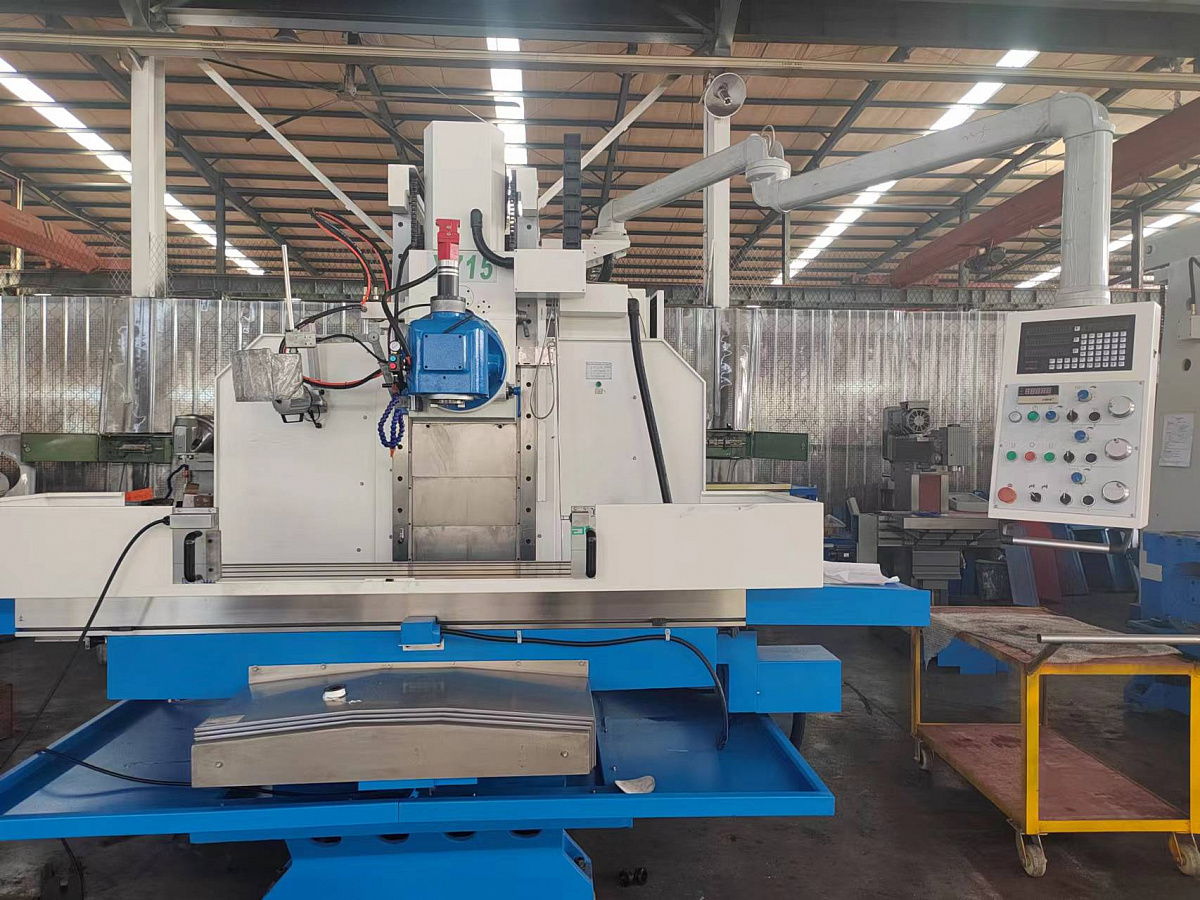

Универсальный фрезерный станок X715
Сравнить
Поделиться
Универсальный фрезерный станок X715 имеет два варианта расположения шпинделя: вертикальное и горизонтальное, а также различные установки шпинделя под углом за счет возможности вращения фрезерной головки в двух плоскостях не зависимо друг от друга на угол 360°. Станок оснащен ШВП по осям X,Y,Z. Цельнолитая станина станка изготовлена из серого чугуна. Сервомоторы продольной и поперечной подачи обеспечивают возможность плавного бесступенчатого регулирования скорости подач. Кронштейн для горизонтального фрезерования устанавливается на неподвижном основании станины и придает дополнительную жесткость. Станция импульсной смазки обеспечивает настраиваемую по времени и периодичности смазку направляющих. При критическом понижении уровня масла в баке срабатывает сигнализация. Перемещение по оси Z шпиндельной бабки осуществляется при помощи противовеса.
Характеристики
| Производитель | Xili |
|---|---|
| Размер рабочего стола, мм | 2100х500 |
| Скорость шпинделя, об/мин | 6-300, 30-1500 |
| Мощность главного двигателя, кВт | 11 |
| Сетевое напряжение | 380 |
| Конус шпинделя | 7:24 ISO 50 |
| Мощность подачи СОЖ, кВт | 0.09 |
| Ход по оси Х, мм | 1500 |
| Ход по оси Y, мм | 630 |
| Перемещение по оси Z, мм | 600 |
| Класс точности | Н |
| Расстояние от торца шпинделя до стола, мм | 0-650 |
| Количество ступеней | 2 (плавная регулировка) |
| Максимальный вес заготовки | 2000 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 0-650 |
| Расстояние от оси вращения шпинделя до вертикальных направляющих на колонне | 610 |
| Расстояние между Т-образными пазами, мм | 100 |
| Мощность сервомотора шпинделя, кВт | 11 |
| Число Т-пазов горизонтального стола | 4 |
| Ширина Т-паза горизонтального стола, мм | 20 |
| Угол наклона фрезерной головки при обработке | ± 360° |
| Быстрое перемещение по оси Х, мм/мин | 6000 |
| Быстрое перемещение по оси Y, мм/мин | 6000 |
| Быстрое перемещение по оси Z, мм/мин | 3000 |
| Вес, кг | 7300 |
| Габариты, мм | 3220x2420x2800 |
Особенности
- Высокоточные закалённые, отшлифованные и упрочненные направляющие
- Скорость вращения шпинделя – 6-1500 об/мин;
- Подача СОЖ в зону резания;
- Галогеновый светильник;
- Электромагнитный тормоз шпинделя;
- Автоматическая система централизованной смазки направляющих и ходовых винтов (опция);
- Защитное ограждение шпинделя с концевым выключателем (опция);
- Пневмозажим инструмента (опция).
Стандартная комплектация
- Тяга

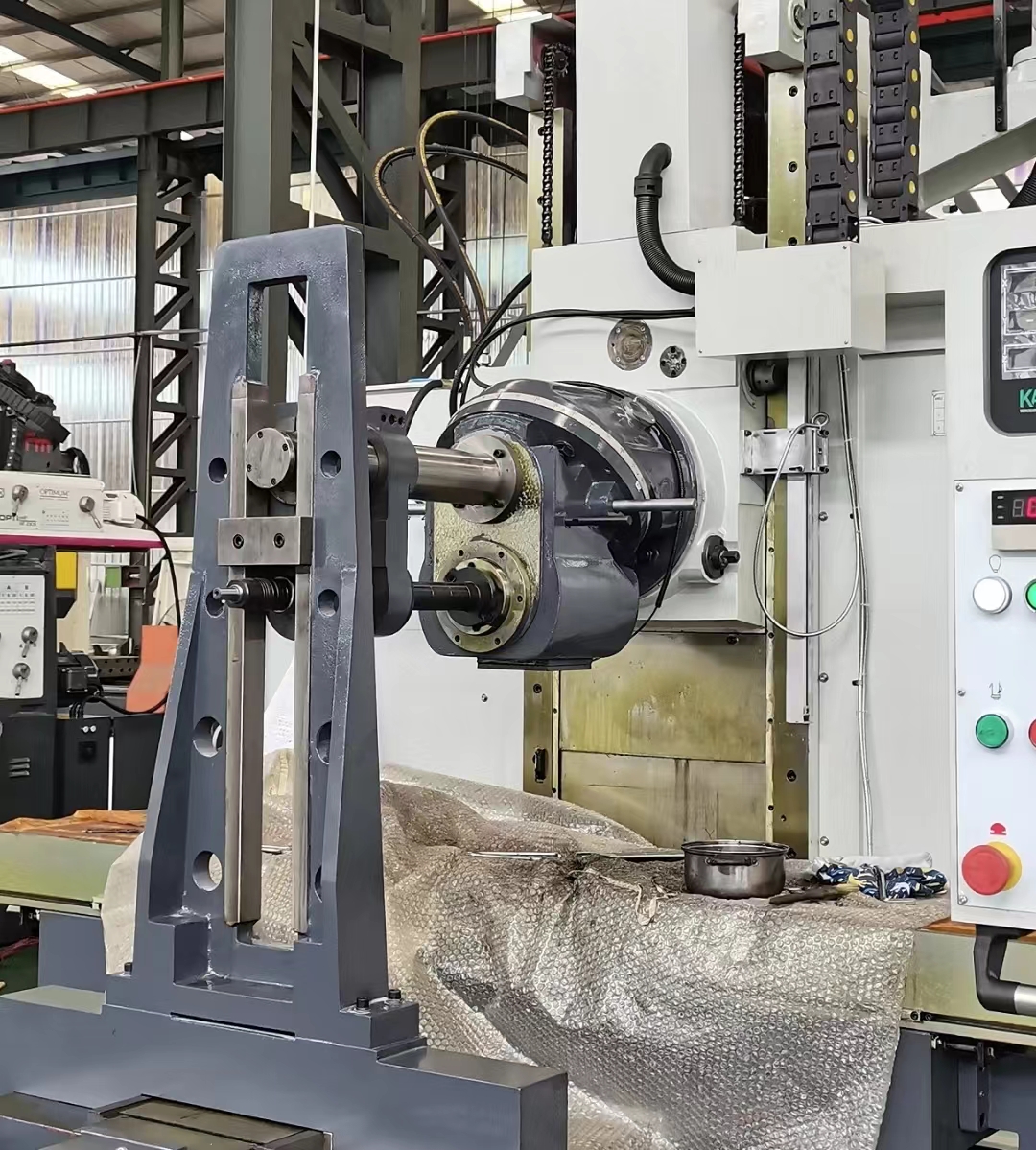

- Кронштейн для горизонтального фрезерования
- Фрезерная оправка ISO50 ф40
- Кнопка аварийного останова шпинделя
- Комплект инструментов для обслуживания станка
- Поддон для СОЖ
- Система подачи СОЖ
- Галогеновый рабочий светильник
- Автоматическая система смазки
- Руководство по эксплуатации
Дополнительная комплектация

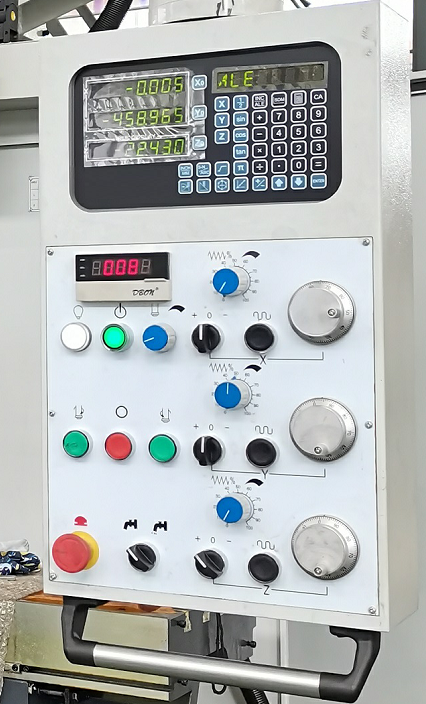

- УЦИ для 3 осей
- Автоматическая система централизованной смазки
- Комплект фундаментных болтов
