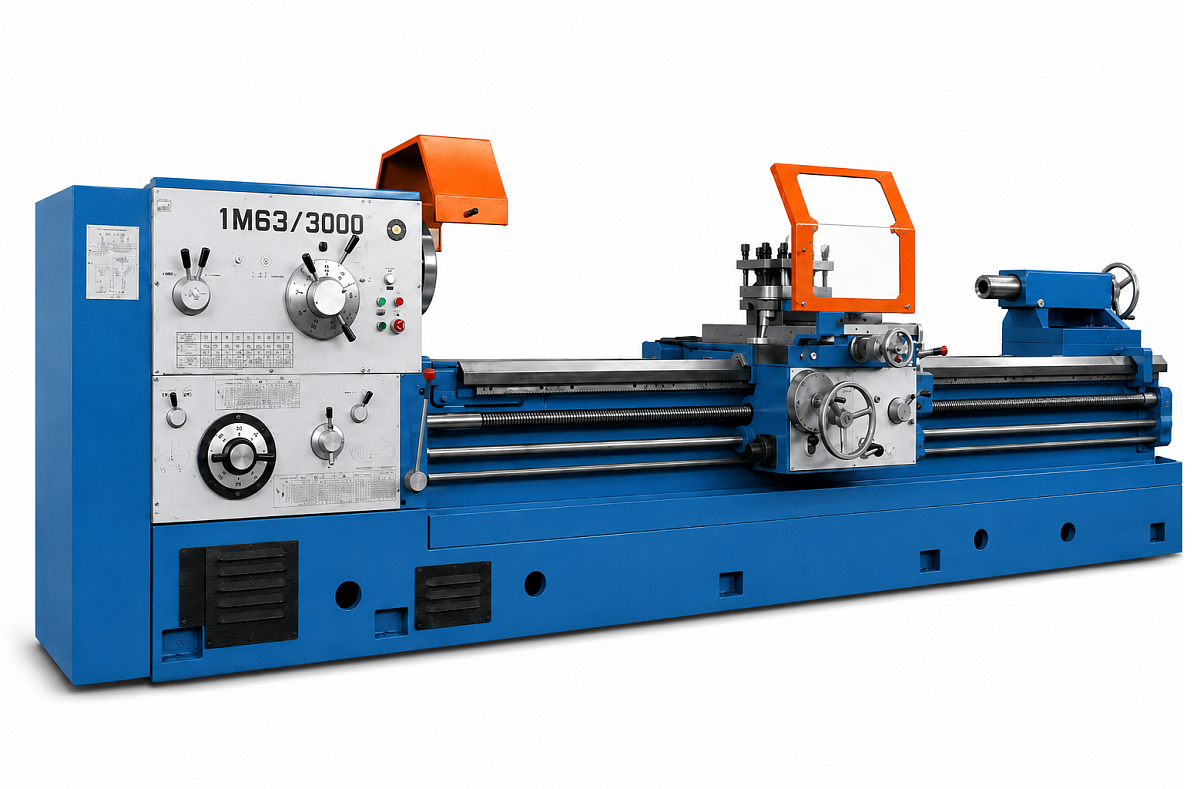

Универсальный токарно-винторезный станок 1М63

Универсальный токарно-винторезный станок 1М63 может использоваться как для черновой, так и чистовой обработки черных, цветных металлов или неметаллических заготовок. С помощью станка возможно обрабатывать внешние и внутренние, торцевые поверхности, конусы и другие тела вращения, нарезать метрические, дюймовые, модульные и питчевые резьбы. Кроме того, станок может выполнять операции сверления и развертывания отверстий, нарезания канавок и др. операции.

Особенности конструкции

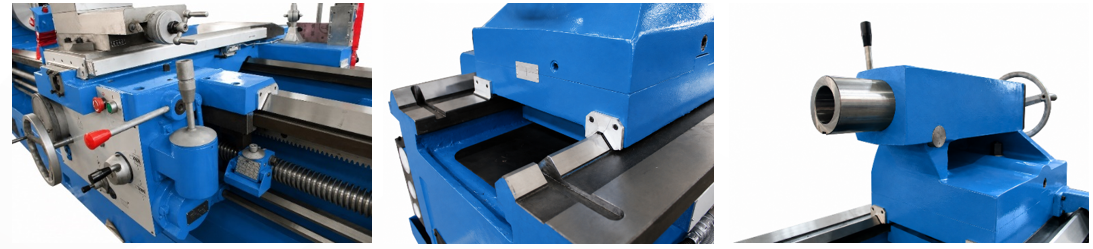

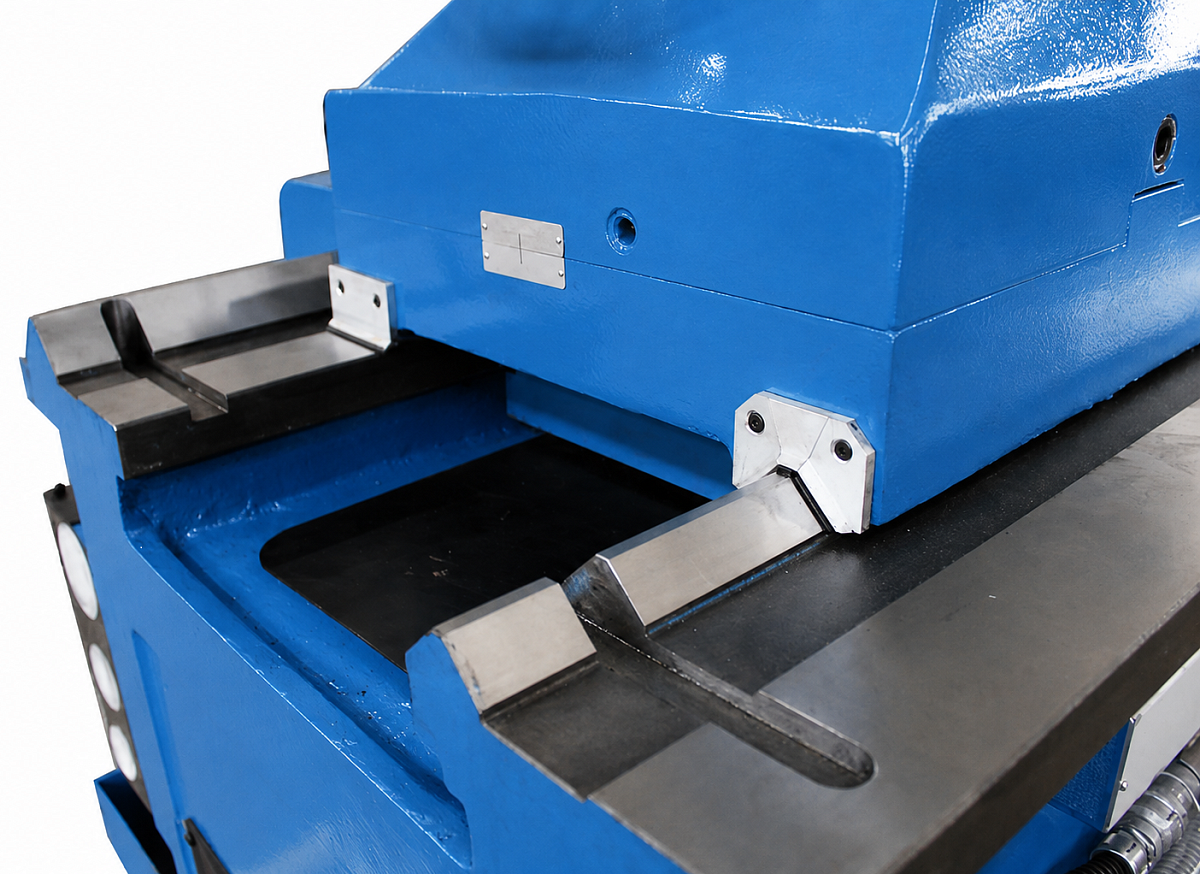

Цельная станина станка отлита из высококачественного чугуна марки HT300. Поверхность направляющих подвергают закалке до твердости не менее HRC48, при этом среднее значение составляет HRC50, что обеспечивает отличную износостойкость. Направляющие станины состоят из двух плоских и двух призматических направляющих. Передняя призматическая направляющая и задняя плоская направляющая предназначены для перемещения суппорта, а остальные направляющие используются для задней бабки и неподвижного люнета.

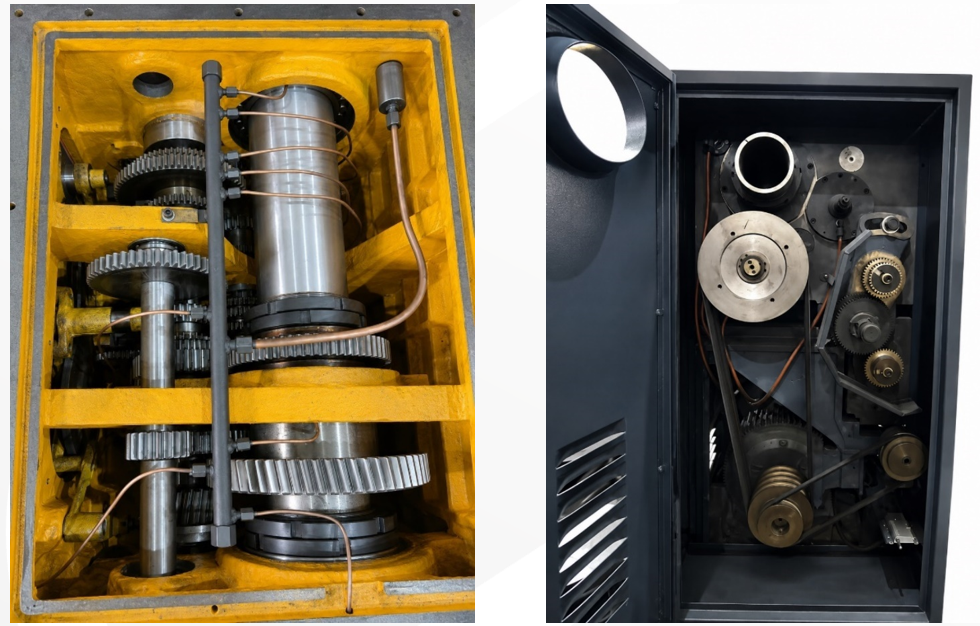

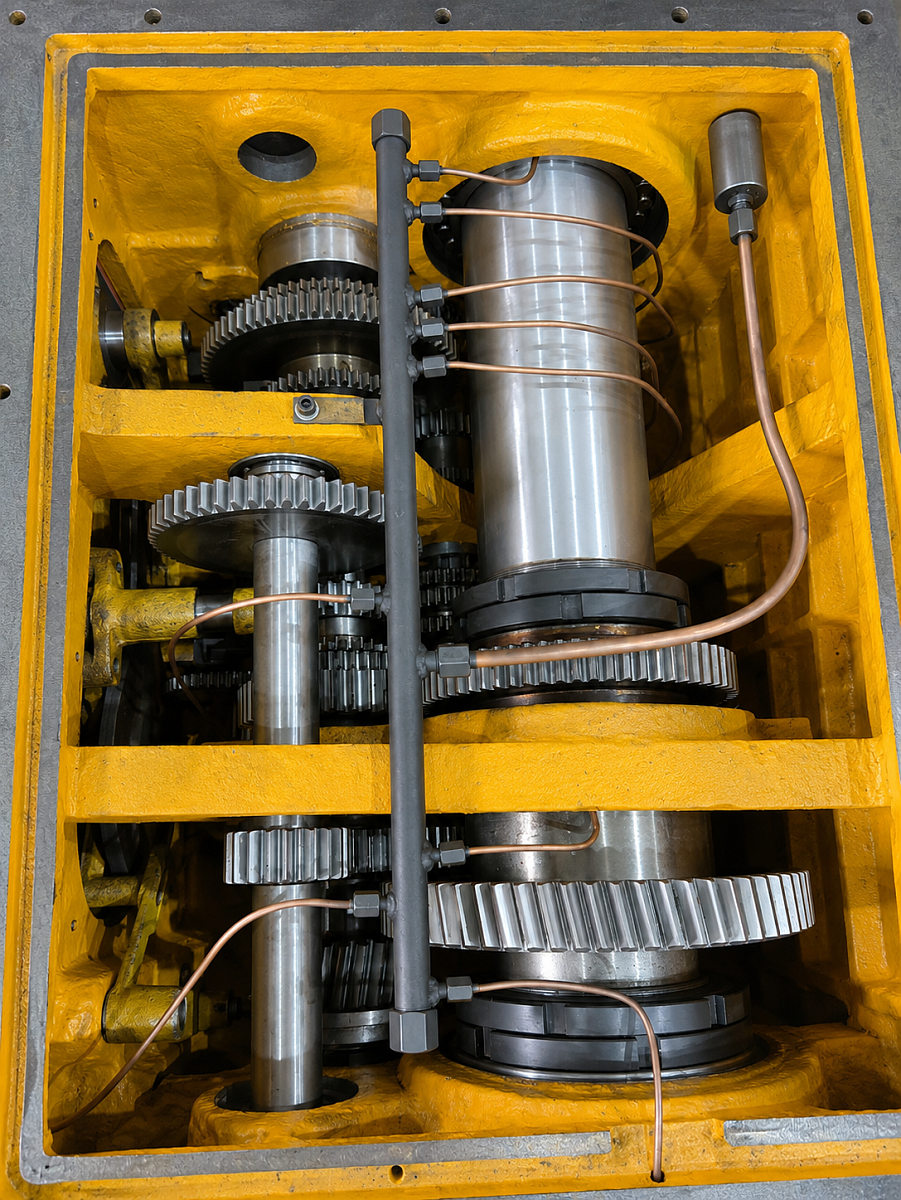

В передней бабке применена полностью зубчатая передача; зубья всех шестерен подвергнуты высокочастотной закалке. Внутри корпуса предусмотрены специальные маслопроводы для подачи масла и смазки узлов. Шпиндель имеет трехопорную конструкцию на подшипниках качения, во всех трех опорах применяются прецизионные подшипники класса D. Точность шпиндельного узла тщательно отрегулирована на заводе-изготовителе.

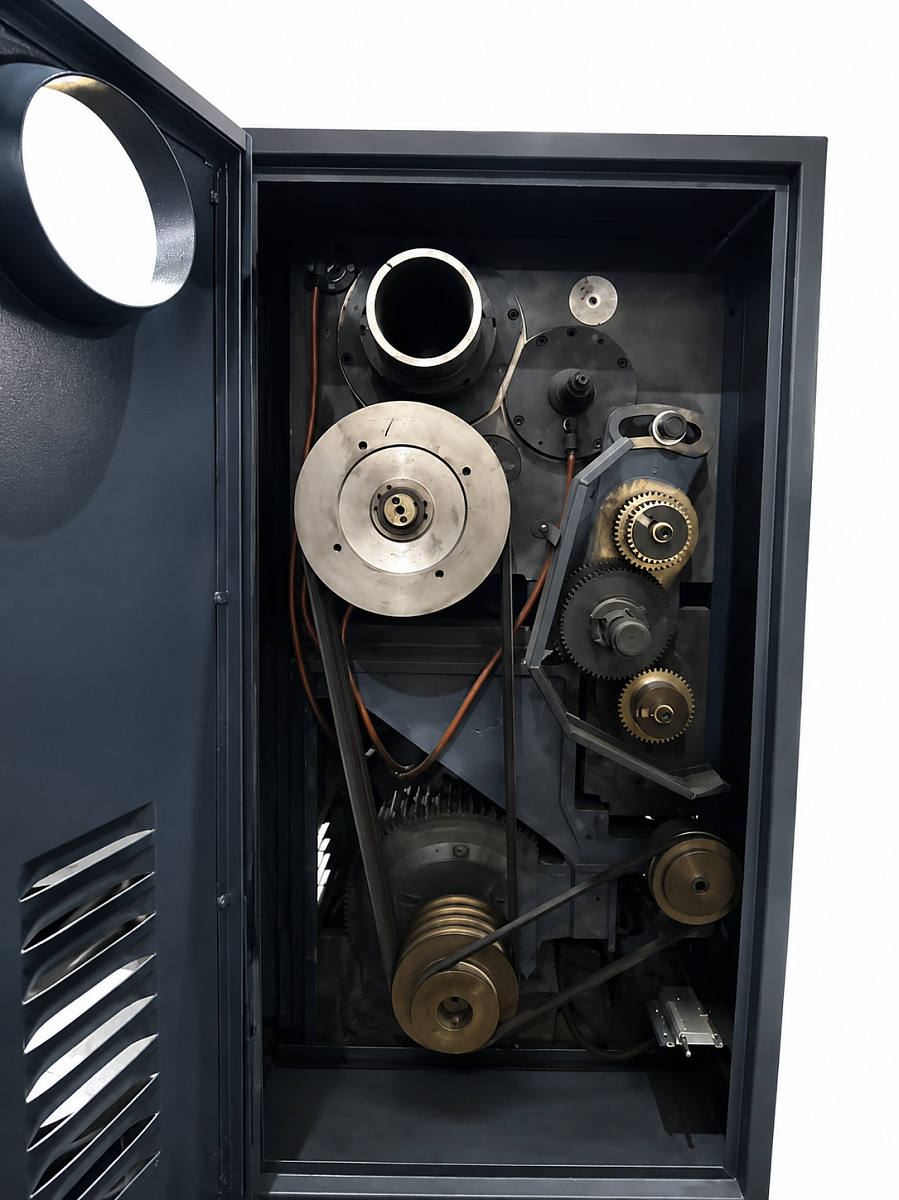

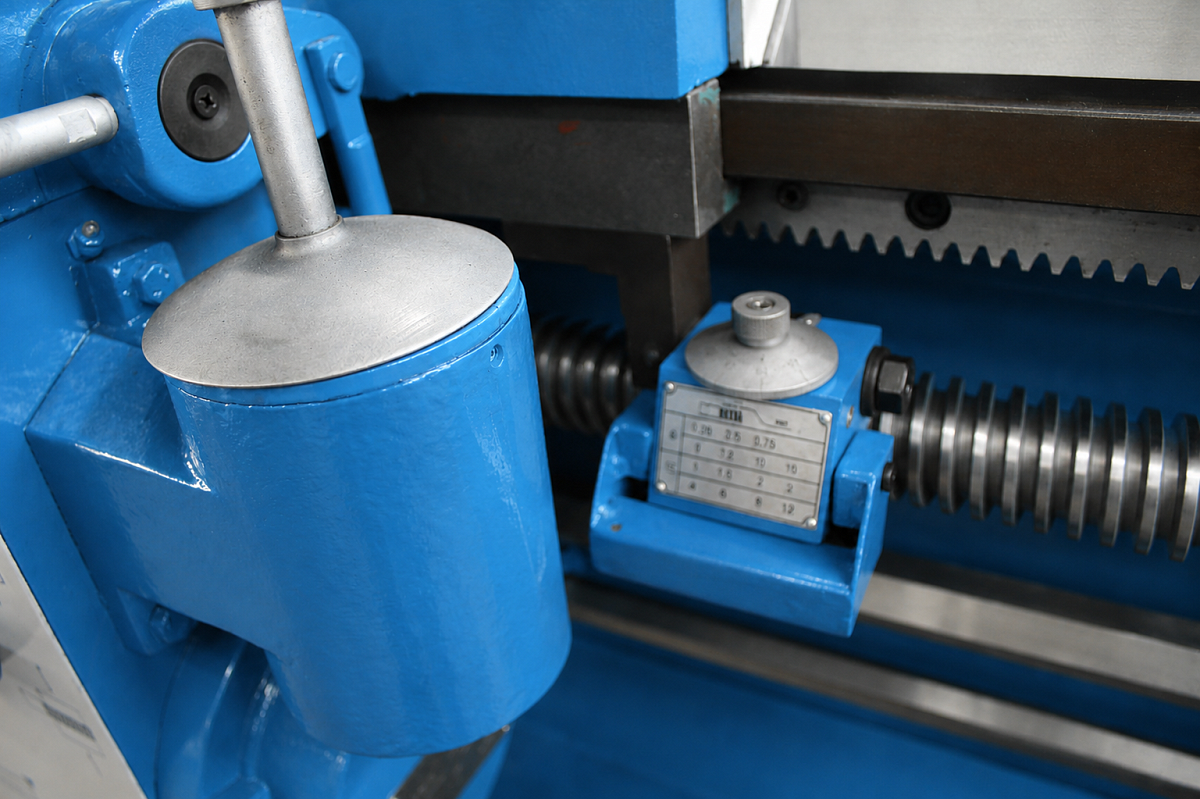

Коробка подач представляет собой двухвальный механизм со скользящими зубчатыми колесами и состоит из трех узлов: основной группы, группы множителя и группы переключения метрической/дюймовой системы. Путем установки соответствующих рукояток и замены сменных шестерен согласно таблице шагов резьбы и величин подачи, расположенной на верхней части коробки подач, можно получать различные значения шага резьбы и подачи.

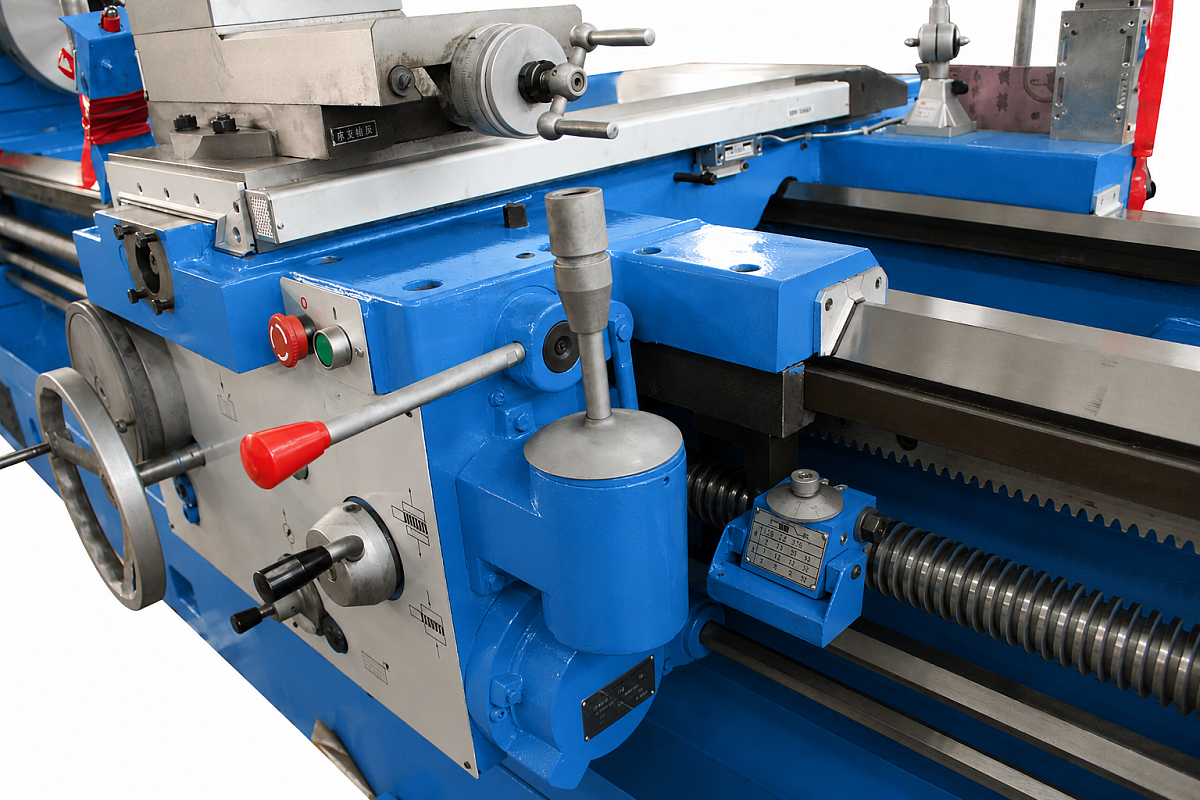

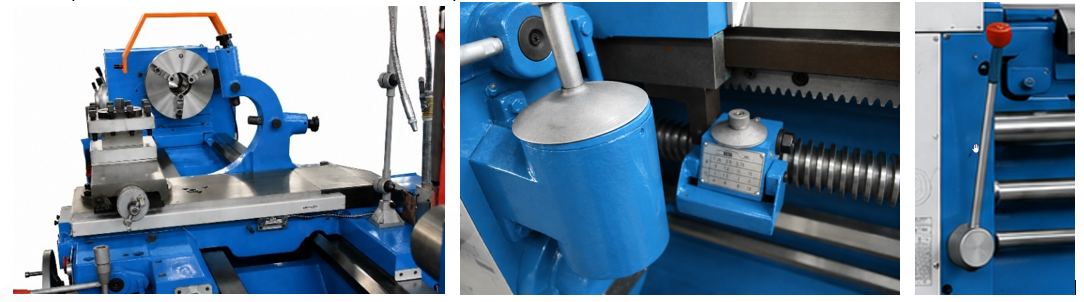

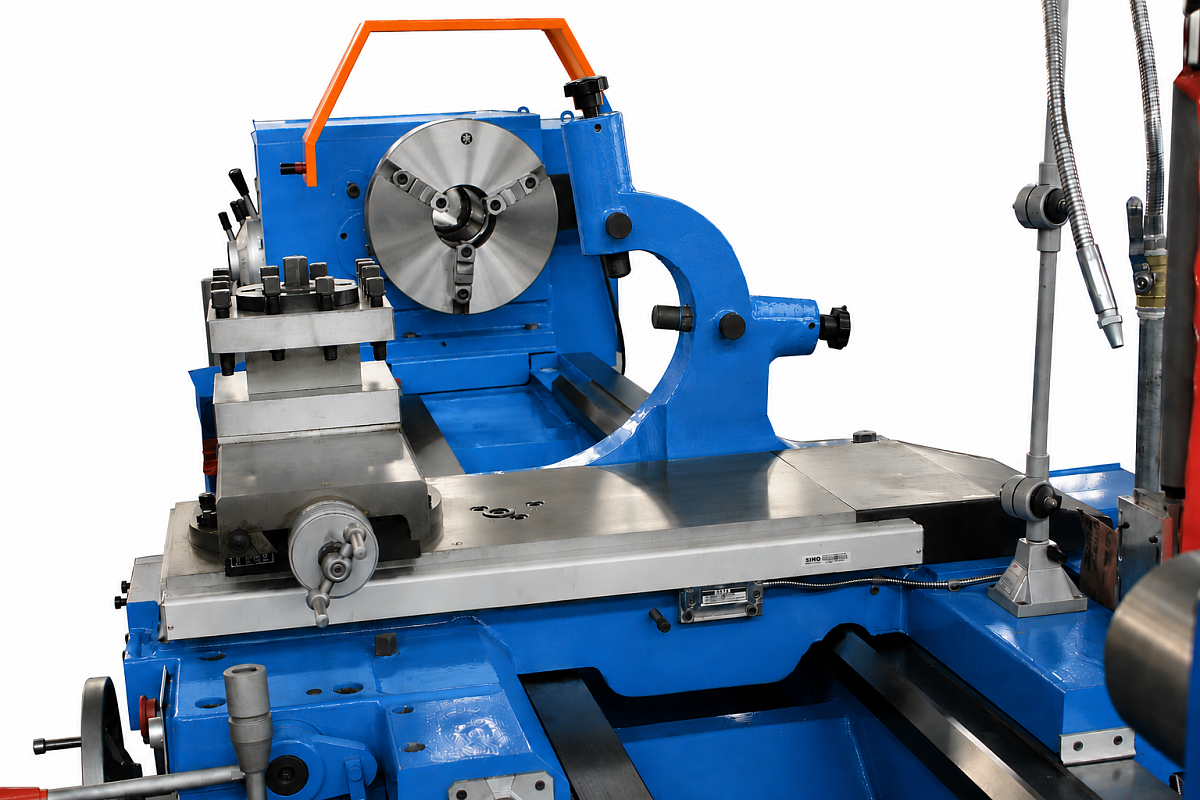

Цельная станина обеспечивает высокую жесткость конструкции. Для принудительной смазки станок оснащен независимым масляным насосом. Суппорт, резцедержатель и продольная каретка имеют функцию ускоренного перемещения. Станок отличается высокой жесткостью, высокой производительностью, безопасной и надежной работой, простотой управления и элегантным внешним видом.

Гидравлический поворотный клапан, управляющий прямым, обратным вращением и торможением шпинделя, установлен на внутренней стенке передней полости станины. Рукоятка управления шпинделем непосредственно соединена с данным поворотным клапаном.

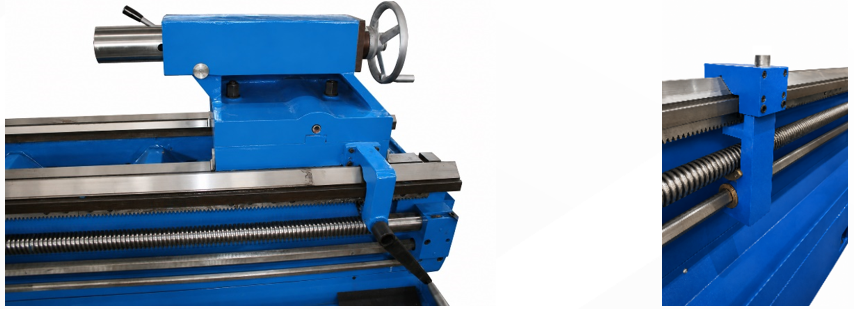

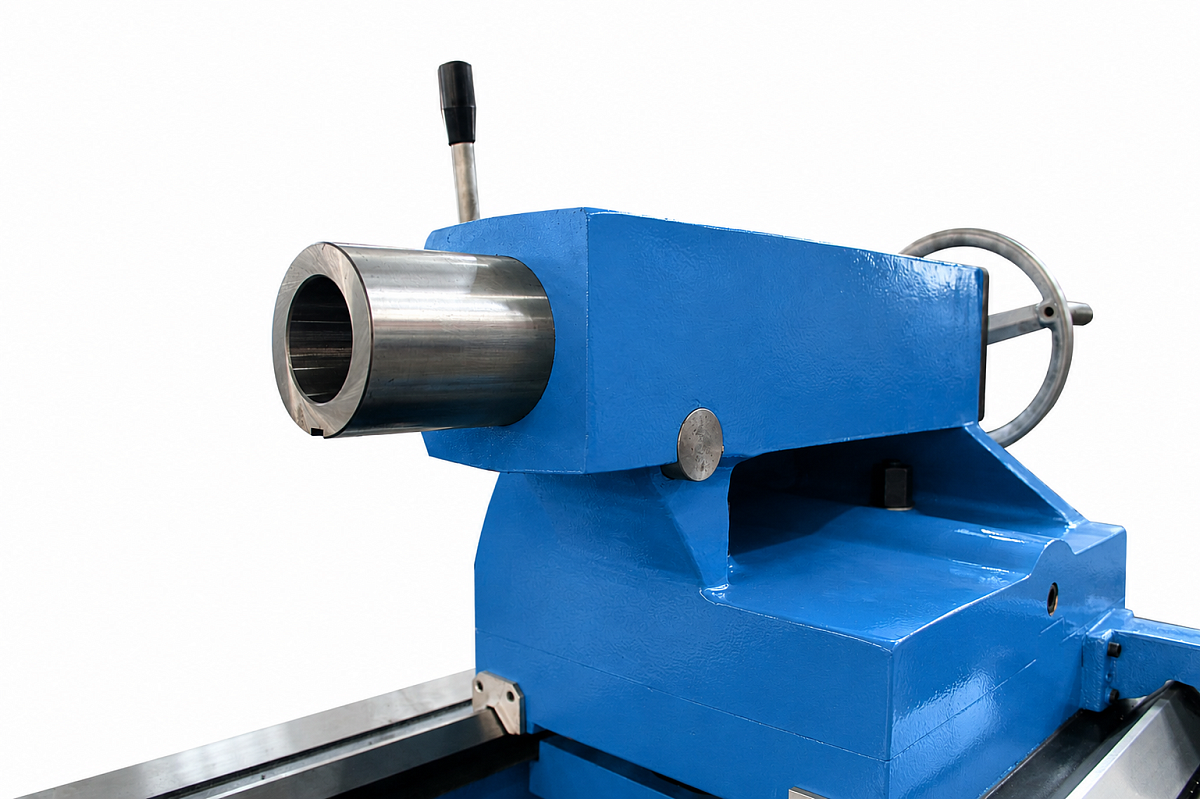

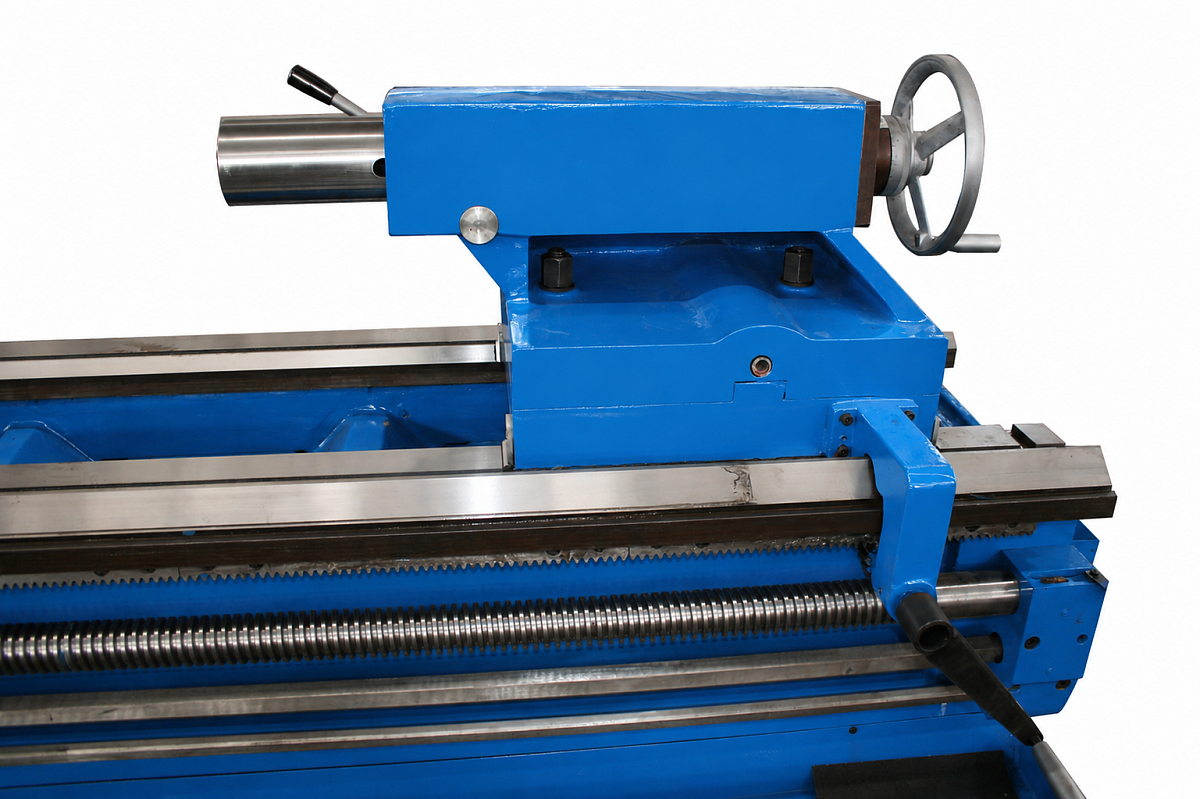

Задняя бабка может перемещаться по направляющим станины в требуемое положение с помощью рукоятки перемещения задней бабки (рукоятка перемещения не доступна при наличии защитного кожуха ходового винта). Также в качестве опции доступен моторизованный привод задней бабки.

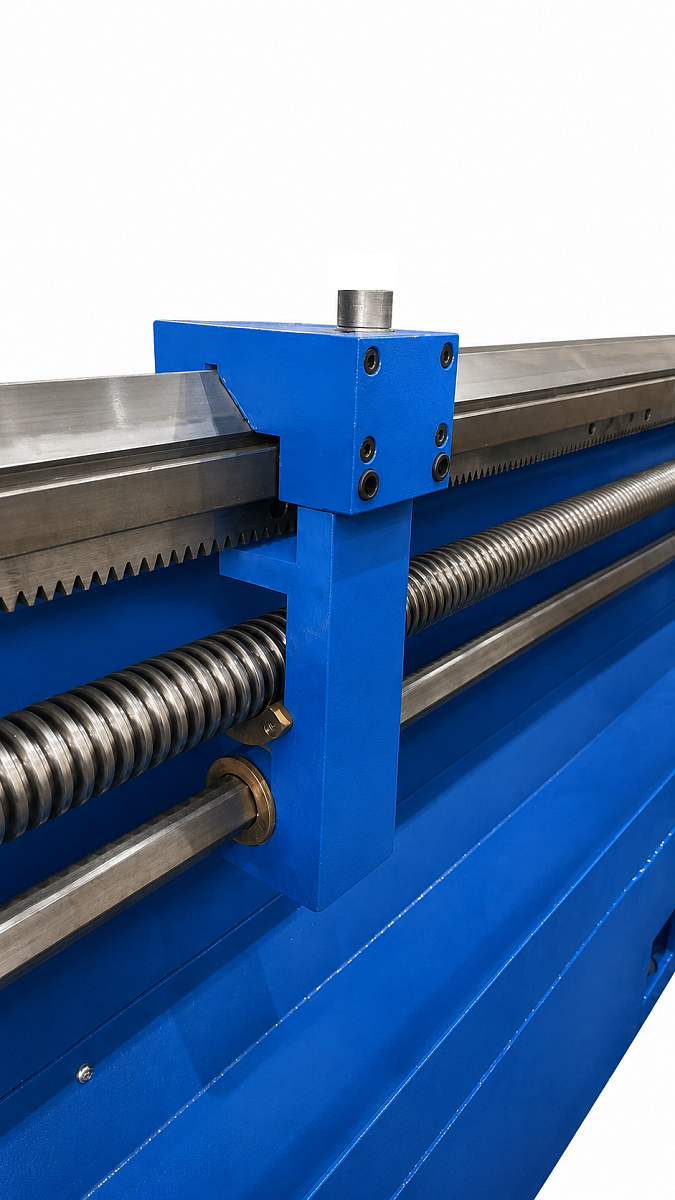

Ходовой винт и приводной вал станка оснащены поддерживающими опорами в количестве 2 шт.

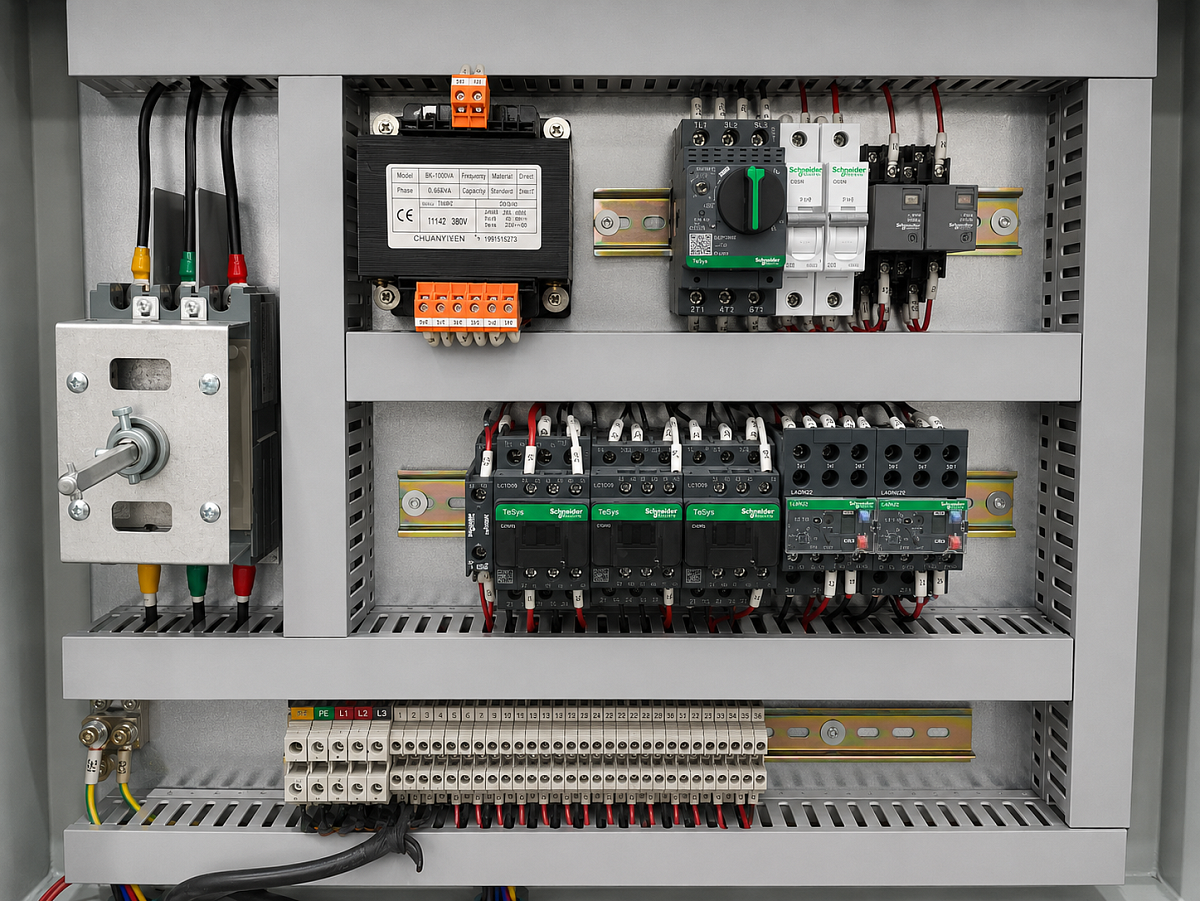

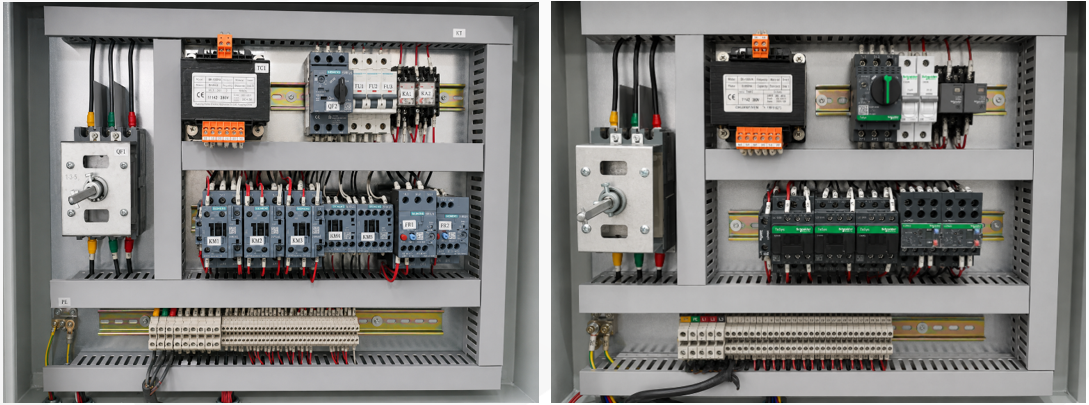

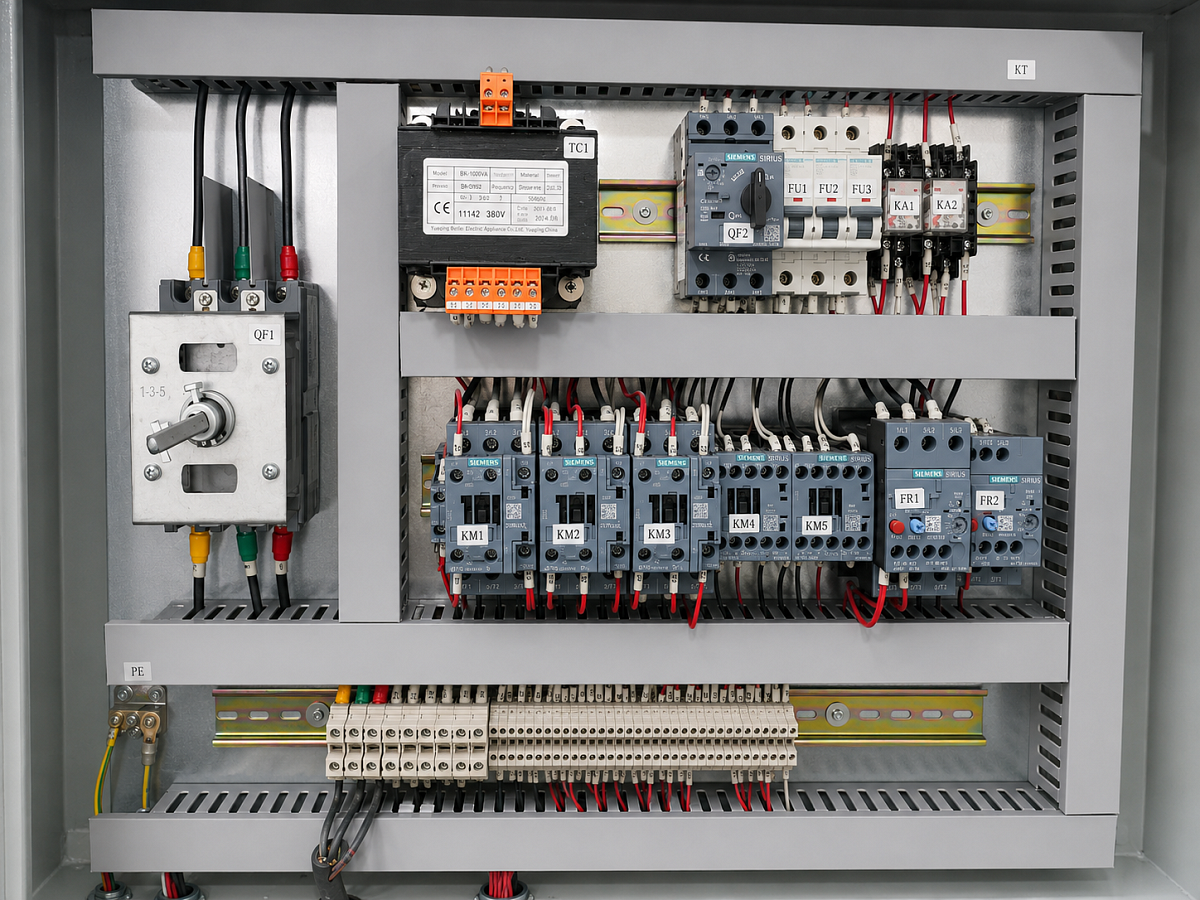

Электрическая система обеспечивает управление как силовыми, так и слаботочными цепями, что позволяет эффективно интегрировать механические и электрические функции станка и обеспечивает удобное управление и эксплуатацию оборудования. Все электрические компоненты имеют европейскую сертификацию безопасности CE, основные электрические комплектующие поставляются компаниями Siemens или Schneider Electric.
