Токарно-винторезный станок 1В625 с УЦИ
Сравнить
Поделиться
В избранное
- 1 000
- 1 500
- 2 000
- 3 000
- -
- 7,5
- -
Описание

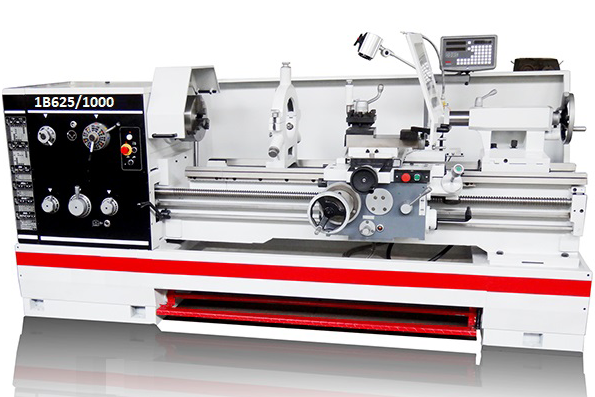

Станки 1В625 применяются в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания.
Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станки просты в эксплуатации и сохраняют точность позиционирования в течение длительного срока эксплуатации.

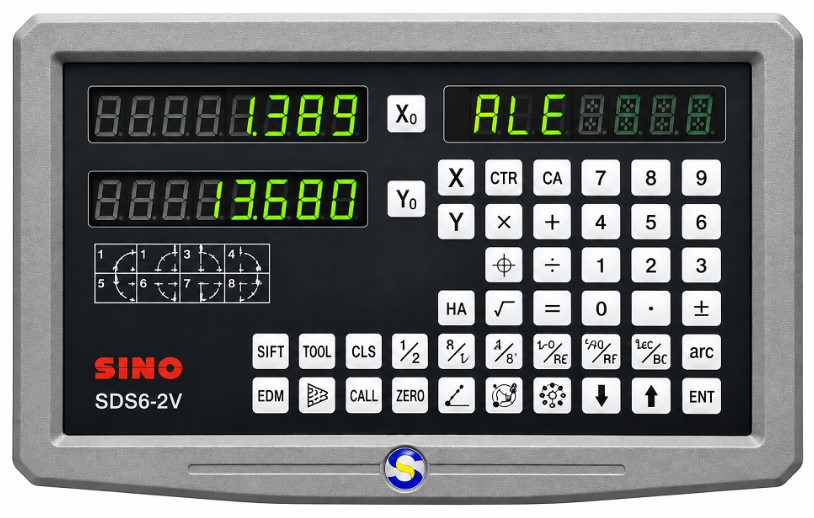

Для удобства в эксплуатации станки поставляются с устройством цифровой индикации (УЦИ). Безопасность оператора обеспечивают защитные ограждения патрона и резцедержателя, защита ходового винта.
Станки 1В625 поставляются с цельнолитым чугунным основанием (только для РМЦ 1000/1500/2000 мм), что вкупе со станиной увеличенной ширины 405 мм обеспечивает повышенный вес и жесткость станка.
Характеристики
| Производитель | Пр-во Китай |
|---|---|
| Макс. диаметр заготовки над станиной, мм | 500 |
| Максимальный диаметр заготовки в ГАПе, мм | 710 |
| Эффективная длина ГАПа, мм | 230 |
| Макс. крутящий момент шпинделя, Нм | 1400 |
| Макс. диаметр заготовки над суппортом, мм | 300 |
| РМЦ, мм | 1000 / 1500 / 2000 / 3000 |
| Количество скоростей шпинделя | 24 |
| Макс. длина обработки, мм | 950 / 1450 / 1950 / 2950 |
| Ширина станины, мм | 405 |
| Наибольшее допустимое усилие резания, Н | 14 000 |
| Наибольшая допустимая сила продольной и поперечной подачи, Н | 3 500 |
| Высота шпинделя к опорной плоскости резца, мм | 28 |
| Отверстие в шпинделе, мм | 85 / 105 |
| Конус отверстия в шпинделе | Ø90 1:20 / Ø105 1:20 |
| Передний конец шпинделя | D8, кулачково-зажимного типа |
| Скорость шпинделя, об/мин | 9-1600 / 36-1600 |
| Количество продольных подач | 93 вида |
| Диапазон продольных подач, мм/об | 0,028-6,43 |
| Стандартные продольные подачи, мм/об | 0,063-2,52 (65 видов) |
| Уменьшенные продольные подачи, мм/об | 0,028-0,056 (13 видов) |
| Увеличенные продольные подачи, мм/об | 2,86-6,43 (15 видов) |
| Количество поперечных подач | 93 вида |
| Диапазон поперечной подачи, мм/об | 0,012-2,73 |
| Стандартные поперечные подачи, мм/об | 0,027-1,07 (65 видов) |
| Уменьшенные поперечные подачи, мм/об | 0,012-0,026 (13 видов) |
| Увеличенные поперечные подачи, мм/об | 1,21-2,73 (15 видов) |
| Цена деления лимба маховика продольного перемещения, мм | 1 |
| Цена деления лимба маховика поперечных подач, мм | 0,05 |
| Цена деления лимба маховика верхних резцовых салазок, мм | 0,05 |
| Цена деления шкалы пиноли задней бабки, мм | 0,05 |
| Диапазон метрических резьб, мм | 0,5-224 (48 видов) / 1-14 (22 вида) |
| Диапазон дюймовых резьб, ниток на дюйм, TPI | 72-1/8 (46 видов) / 28-2 (25 видов) |
| Диапазон модульных резьб, мм | 0,5-112 (42 видов) / 0,5-7 (18 видов) |
| Диапазон питчевых резьб, TPI | 56-1/4 (45 видов) / 56-4 (24 видов) |
| Продольные ускоренные подачи, мм/мин | 4500 |
| Поперечные ускоренные подачи, мм/мин | 1900 |
| Сечение резца, мм | 25х25 |
| Угол поворота резцедержателя, ° | ±90 |
| Макс. ход поперечной каретки, мм | 360 |
| Макс. ход резцовых салазок, мм | 145 |
| Диаметр пиноли задней бабки, мм | 75 |
| Конус пиноли задней бабки | КМ5 |
| Ход пиноли задней бабки, мм | 150 |
| Поперечное смещение корпуса задней бабки, мм | ±15 |
| Мощность главного двигателя, кВт | 7,5 |
| Скорость вращения главного двигателя, об/мин | 1450 |
| Производительность насоса СОЖ, л/мин | 25 |
| Объем бака СОЖ, л | 15 |
| Общее энергопотребление, кВА | 11 / 13 |
| Вес нетто, кг | 2850 / 3300 / 3700 / 3700 (Вес станков с РМЦ 1000/1500/2000 мм указан с цельнолитым чугунным основанием) |
| Длина, мм | 2700 / 3200 / 3700 / 4700 |
| Ширина, мм | 1150 |
| Высота, мм | 1800 |
Особенности
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины, степень закалки HRC50;
- Закаленный шпиндель из высокопрочной легированной стали;
- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Скорость вращения шпинделя – 9-1600 об/мин для станков с отверстием в шпинделе 82 мм (36-1600 об/мин для станков с отверстием в шпинделе 105 мм);
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания;
- Галогеновый светильник;
- Тормоз шпинделя;
- Цельнолитое чугунное основание под станок
Стандартная комплектация
|
Стандартная комплектация: |
Количество |
|
Ручной 3-кулачковый патрон 250 мм |
1 |
|
Ручной 4-кулачковый патрон 320 мм |
1 |
|
Планшайба 430 мм |
1 |
|
Двигатель главного привода 7,5 кВт |
1 |
|
Резьбоуказатель |
1 |
|
Четырехпозиционный резцедержатель |
1 |
|
Неподвижный центр |
1 |
|
Переходная втулка (внутренний конус КМ5, внешний конус 1:20) |
1 |
|
Задняя бабка |
1 |
|
Ящик с инструментами |
1 |
|
Масленка |
1 |
|
Система подачи СОЖ |
1 |
|
Станочный светильник |
1 |
|
Неподвижный люнет 6~125 мм |
1 |
|
Подвижный люнет 6~100 мм |
1 |
|
Руководство по эксплуатации на станок |
1 |
|
Дополнительное оборудование, включенное в стоимость: |
Количество |
|
Защитное ограждение патрона |
1 |
|
Защитное ограждение резцедержателя |
1 |
|
Защита ходового винта |
1 |
|
УЦИ для 2 осей |
1 |
|
Цельнолитое чугунное основание |
1* |
* Для РМЦ 1000/1500/2000 мм
Дополнительная комплектация
- Защитное ограждение от разбрызгивания жидкости
- Быстросменный резцедержатель
- Конусная линейка
- Двигатель главного привода 9 кВт
- Регулируемые упоры продольного перемещения
** Другие опции и аксессуары – по запросу
