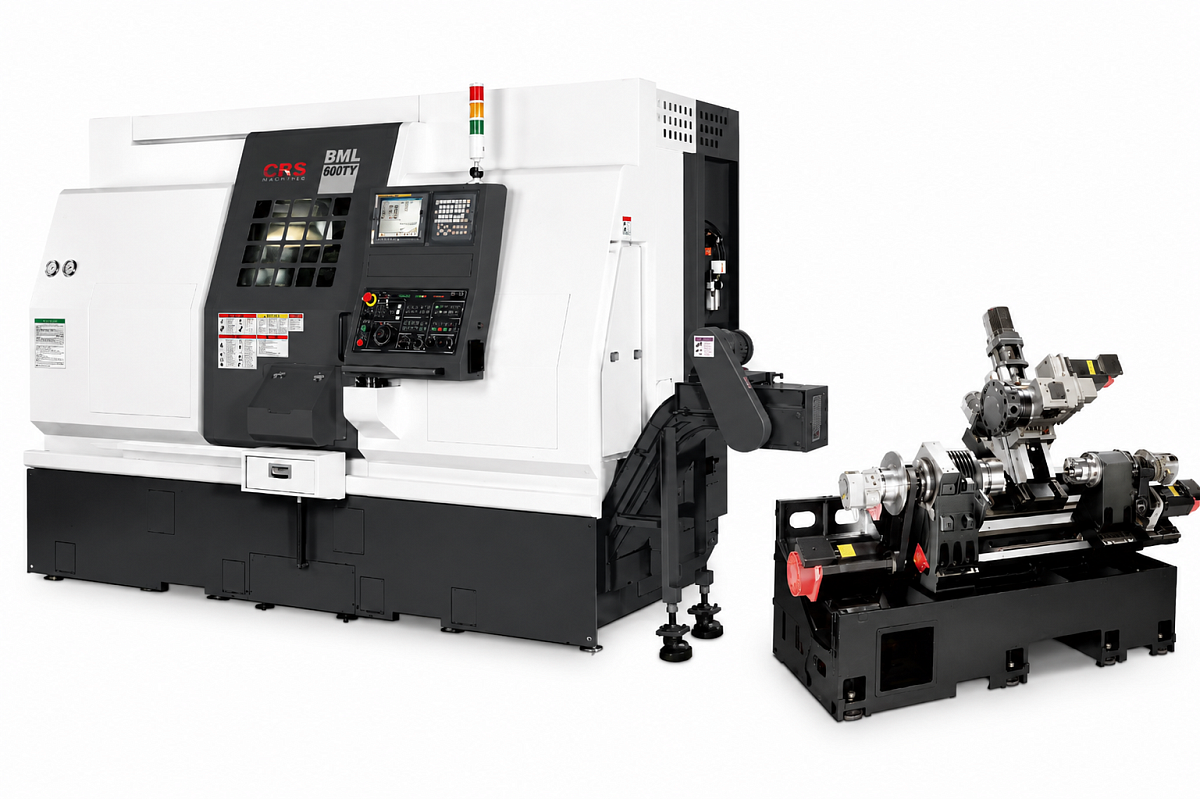

Токарный обрабатывающий центр Light Giant с ЧПУ BML-600TY с наклонной станиной
Сравнить
Поделиться
В избранное
Узнать цену
Расчёт лизинга
Основные характеристики
Производитель
Макс. диаметр заготовки над станиной, мм
700
Макс. диаметр заготовки над суппортом, мм
480
Мощность, кВт
22
Гарантия
от 12 мес
Гарантия предоставляется заводом изготовителем
Гарантийный ремонт осуществляется в отделе гарантийного обслуживания нашей компаии
Подробнее про гарантию
Доставка
от 1 дня
Доставка осуществляется по М+МО до Вашего склада/офиса, до терминала ТК, в аэропорт
Если оборудование является крупногабаритным, то действуют индивидуальные условия доставки. Возможен самовывоз с нашего склада в МО, г. Жуковский по предварительному согласованию
Подробнее про доставку
Сервис 24/7
установим, обслужим
Установка и шеф монтаж на вашей территории, пусконаладка оборудования
ВЕКПРОМ предлагает шеф-монтаж сложного оборудования на территории заказчика. Технические специалисты ВЕКПРОМ выполнят установку и запуск станка, а также проведут инструктаж и обучение ваших специалистов (по необходимости).
Все сервисы и услуги
Оплата
картой или на счет
Оплата производится в рублях на расчетный счет компании или картой при получении на складе.
Описание
- Мощный двигатель привода главного шпинделя 22 кВт.
- Простой и интуитивно понятный для оператора станок и программное обеспечение;
- Станина станка наклонена под углом в 30 градусов – что дает большую жесткость в обработке, быстрое удаление стружки из зоны резания;
- Суппорт револьверной головки станка с приводным инструментом имеет наклон в 30 градусов относительно станины;
- Револьверная головка BMT-65 на 12 позиций инструмента.
Характеристики
| Производитель | Light Giant |
|---|---|
| Макс. диаметр заготовки над станиной, мм | 700 |
| Макс. диаметр заготовки над суппортом, мм | 480 |
| Скорость шпинделя, об/мин | 3500 |
| Точность позиционирования | ±0.004 |
| Повторяемость, мм | ±0.003 |
| Ход по оси Z, мм | 1450 |
| Мощность, кВт | 22 |
| Ускоренная подача по оси Y, мм/мин | 10000 |
| Ход по оси X, мм | 225+20 |
| Крутящий момент шпинделя, Нм | 806 |
| Ход по оси Y, мм | 100 (±50) |
| Макс. диаметр обработки, мм | 450 |
| Диаметр отверстия противошпинделя, мм | 62 |
| Диаметр отверстия шпинделя / диаметр отверстия тяговой трубы, мм | 85/75 |
| Диаметр тяговой трубы противошпинделя, мм | 51 |
| Количество инструментов | 12 |
| Крутящий момент приводного инструмента, Нм | 19/45 |
| Макс. давление насоса СОЖ, бар | 4,9 |
| Макс. ск-ть вращения, об/мин | 4000 |
| Мощность масляного насоса, кВт | 2.25 |
| Крутящий момент контршпинделя, Нм | 95/148 |
| Мощность контршпинделя, кВт | 11 |
| ШВП оси Z | Ø40P10 |
| ШВП оси Y | Ø32P10 |
| ШВП оси X | Ø32P10 |
| Ход по оси W1/W2 (боковая голова вверх-вниз) | (1PH8137-1DF02-1CA1) |
| Тип направляющих | Направляющие скольжения |
| Тип револьверной головки | BMT-65 |
| Торец противошпинделя | A2-6 |
| Торец шпинделя | A2-8 |
| Угол наклона станины | 30° + 30° |
| Ускоренная подача по оси X, м/мин | 20 |
| Ускоренная подача по оси Z, м/мин | 20 |
| Скорость противошпинделя, об/мин | 4500 |
| Размер инструмента с квадратным хвостовиком, мм | 25x25 |
| Размер инструмента с круглым хвостовиком, мм | 40 |
| Размер патрона противошпинделя, дюйм | 8 |
| Размер патрона, дюйм | 10 |
| Мощность привода оси X/Y/Z, кВт | 4,9/4,9/4,9 |
| Вес, кг | 6 120 |
| Габариты, мм | 5200x2012x2250 |
Стандартная комплектация
- Контроллер Siemens 828D
- 12-позиционная револьверная головка
- Кабинетная защита
- Система охлаждения
- Система автоматической смазки
- Гидравлический 3-кулачковый патрон 10”
- Выравнивающие подкладки и болты
- Рабочее освещение
- Набор инструмента для обслуживания станка
- Трансформатор 380В, 50 Гц, 3ф
- Конвейер и тележка для стружки
- 3-цветная сигнализация
- Теплообменник электрического шкафа
- Переходные втулки Ø40 (Ø8, 10, 12, 16, 20, 25, 32) – 1 компл.,
- Воздушный пистолет
- Пистолет для СОЖ
Дополнительная комплектация
- Интерфейс для подключения барфидера
- Система измерения инструмента Renishaw HPRA / HPPA / HPMA
- Уловитель деталей
- Автоматическая дверь
- Уловитель масляного тумана
- Отделитель масла от охлаждающей жидкости
- Держатель приводного инструмента 90°
- Держатель приводного инструмента 0°
- Кондиционер электрического шкафа
- Система измерения заготовки
- Система СОЖ 20 бар
- Мягкие кулачки
- Твердые кулачки
- Держатель для резцов 25х25 мм
- Держатель расточного инструмента Ø40
