В современном аэрокосмическом производстве точность, целостность материала и надёжность процесса являются обязательными требованиями, не подлежащими компромиссу. По мере развития авиационно-космического машиностроения спрос на лёгкие конструкции, высокопрочные материалы и сложные геометрические формы значительно возрос. Эта эволюция довела традиционные методы механической обработки до их пределов, сделав такие передовые технологии, как гидроабразивная резка для аэрокосмической отрасли (waterjet for aerospace), неотъемлемой частью производственного процесса. Благодаря своим характеристикам холодной резки, высокой адаптивности и исключительной точности, технология гидроабразивной резки в настоящее время широко используется как в коммерческой авиации, так и в космической промышленности.
Абразивная гидроабразивная резка, в частности, доказала свою высокую эффективность для обработки труднообрабатываемых материалов, таких как титановые сплавы, никелевые суперсплавы и композитные материалы. Эти материалы широко используются в аэрокосмических компонентах благодаря их высокому отношению прочности к массе и устойчивости к экстремальным условиям эксплуатации. Однако они также очень чувствительны к нагреву и механическим напряжениям, что делает традиционные методы резки менее подходящими. Системы гидроабразивной резки с ЧПУ (CNC waterjet cutting systems) предоставляют решение, обеспечивая подачу воды высокого давления, смешанной с абразивными частицами, что позволяет удалять материал без изменения его внутренней структуры.
От панелей фюзеляжа самолётов до компонентов турбинных двигателей и конструкций спутников — гидроабразивные режущие станки используются по всей цепочке поставок в аэрокосмической отрасли. Интеграция программного обеспечения CAD/CAM, многоосевого управления движением и интеллектуальных режущих систем ещё больше расширила возможности этой технологии, позволяя производителям изготавливать высокосложные детали со стабильным качеством и минимальными отходами.
Основные принципы аэрокосмической гидроабразивной резки
Принцип работы гидроабразивной резки основан на преобразовании воды сверхвысокого давления в высокоскоростную струю, способную резать широкий спектр материалов. В аэрокосмических применениях этот процесс обычно усиливается добавлением абразивных частиц, что создаёт так называемую абразивную гидроабразивную резку (abrasive waterjet cutting).
-
Генерация сверхвысокого давления: Вода сжимается до давления в диапазоне от 317 до 600 мегапаскалей (от 46 000 до 87 000 фунтов на квадратный дюйм, psi) с использованием мультипликаторных насосов (intensifier pumps) или насосов прямого привода (direct drive pumps). Это давление необходимо для достижения режущей способности, требуемой для материалов аэрокосмического класса.
-
Формирование высокоскоростной струи: Вода под давлением продавливается через калиброванное отверстие малого диаметра (обычно из сапфира или алмаза), создавая сфокусированный и чрезвычайно быстрый поток.
-
Процесс смешивания с абразивом: Абразивный гранат (garnet abrasive) подаётся в смесительную камеру, где он смешивается с водяной струёй, значительно повышая её режущую способность, особенно для металлов и композитов.
-
Механизм эрозии материала: Высокоскоростные абразивные частицы ударяются о поверхность материала, вызывая микроэрозию и постепенно удаляя материал вдоль траектории резания.
Этот основанный на эрозии механизм резания принципиально отличается от термических или механических процессов. Он позволяет выполнять точную резку без выделения тепла, что имеет решающее значение для сохранения эксплуатационных характеристик аэрокосмических материалов.

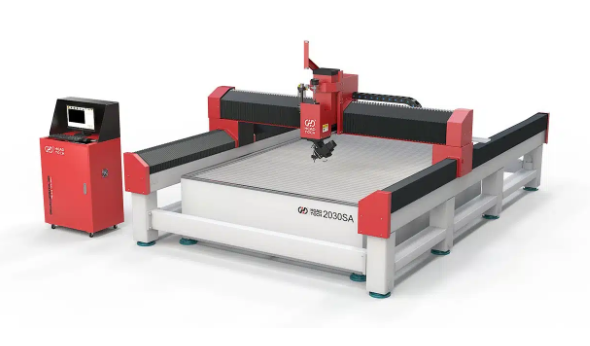

Передовые системы гидроабразивной резки с ЧПУ в аэрокосмической отрасли
Современное аэрокосмическое производство в значительной степени полагается на системы гидроабразивной резки с ЧПУ (CNC waterjet cutting systems) для достижения высоких уровней точности и автоматизации. Эти системы объединяют несколько технологий, включая управление движением, программное программирование и мониторинг в реальном времени, для обеспечения оптимальной производительности.
Технология ЧПУ (компьютерное числовое управление) позволяет полностью автоматизировать процесс резки на основе цифровых данных проектирования. Инженеры могут создавать сложные геометрии деталей с помощью программного обеспечения CAD, которые затем преобразуются в машинные инструкции через CAM-системы (Computer-Aided Manufacturing). Это гарантирует, что каждый рез соответствует точным проектным спецификациям, сокращая человеческие ошибки и повышая повторяемость.
Кроме того, многоосевые гидроабразивные режущие системы, особенно конфигурации с пятью осями (5-axis configurations), позволяют обрабатывать сложные трёхмерные формы. Это особенно важно в аэрокосмических приложениях, где компоненты часто имеют наклонные поверхности, криволинейные профили и сложные внутренние структуры. Благодаря динамическому управлению режущей головкой система может регулировать угол и положение струи в реальном времени, улучшая качество кромки и размерную точность.
Передовые функции, такие как автоматический контроль высоты (automatic height control), обнаружение столкновений (collision detection) и адаптивные алгоритмы резания (adaptive cutting algorithms), дополнительно повышают производительность системы. Эти возможности делают гидроабразивные режущие станки с ЧПУ высокоэффективным и надёжным решением для аэрокосмических производителей.
Ключевые преимущества гидроабразивной резки в аэрокосмическом производстве
Широкое внедрение гидроабразивной резки в аэрокосмической отрасли обусловлено её многочисленными техническими и экономическими преимуществами. Эти преимущества делают её одной из самых универсальных и надёжных технологий резки, доступных сегодня.
-
Отсутствие зоны термического влияния (no heat-affected zone): Холодный процесс резки исключает термическую деформацию и сохраняет исходные свойства материала, что критически важно для аэрокосмических компонентов.
-
Исключительная универсальность по материалам: Гидроабразивная резка может обрабатывать металлы, композиты, керамику и полимеры, что делает её пригодной для многослойных аэрокосмических узлов.
-
Высокая точность и аккуратность: Достижимые допуски составляют до ±0,05 миллиметра, что гарантирует соответствие компонентов строгим аэрокосмическим стандартам.
-
Минимальные механические напряжения: Бесконтактный процесс резки предотвращает деформацию и повреждение хрупких конструкций.
-
Способность обрабатывать сложные геометрии: Легко достигаются сложные формы, тонкие детали и многоосевые разрезы.
Эти преимущества не только улучшают качество продукции, но и повышают эффективность производства и снижают общие производственные затраты.
Применение материалов в аэрокосмической гидроабразивной резке
Аэрокосмическая гидроабразивная резка используется для обработки широкого спектра материалов, каждый из которых обладает уникальными свойствами и создаёт определённые проблемы. Универсальность гидроабразивных режущих станков позволяет производителям обрабатывать эти материалы с точностью и эффективностью.
-
Титановые сплавы (titanium alloys): Широко используются в аэрокосмической отрасли благодаря своей прочности и коррозионной стойкости. Титановые сплавы трудно поддаются обработке традиционными методами. Гидроабразивная резка обеспечивает чистое и точное решение.
-
Алюминиевые сплавы (aluminum alloys): Лёгкие и легко обрабатываемые, алюминий широко используется в конструкциях самолётов. Гидроабразивная резка обеспечивает высокое качество кромок без деформации.
-
Никелевые суперсплавы (nickel-based superalloys): Эти высокотемпературные материалы используются в компонентах двигателей и требуют точной резки без теплового повреждения.
-
Углепластики (carbon fiber composites): Гидроабразивная резка предотвращает расслоение (delamination) и вытягивание волокон (fiber pull-out), обеспечивая структурную целостность.
-
Сотовые панели (honeycomb panels): Часто используемые в аэрокосмических конструкциях, эти материалы требуют бесконтактной резки для избежания деформации.
Способность обрабатывать такой разнообразный диапазон материалов делает гидроабразивную резку критически важной технологией в аэрокосмическом производстве.
Оптимизация процесса и параметры резки
Для достижения оптимальной производительности при аэрокосмической гидроабразивной резке необходимо тщательно контролировать и оптимизировать различные технологические параметры. Эти параметры напрямую влияют на качество резки, эффективность и стоимость.
-
Давление воды (water pressure): Более высокое давление увеличивает режущую способность, но также влияет на износ оборудования и потребление энергии.
-
Скорость подачи абразива (abrasive flow rate): Количество используемого абразива должно быть оптимизировано для баланса между скоростью резки и стоимостью.
-
Скорость резания (cutting speed): Регулировка скорости в зависимости от типа и толщины материала обеспечивает оптимальное качество кромки.
-
Расстояние до заготовки (stand-off distance): Расстояние между соплом и материалом влияет на фокусировку струи и точность резки.
-
Состояние сопла (nozzle condition): Износ калиброванного отверстия и фокусирующей трубки (mixing tube) влияет на производительность резки и должен регулярно контролироваться.
Передовые системы ЧПУ могут автоматически регулировать эти параметры в реальном времени, обеспечивая стабильное качество резки и повышая производительность.
Анализ затрат на аэрокосмическую гидроабразивную резку
На стоимость гидроабразивной резки в аэрокосмических приложениях влияют несколько факторов, включая инвестиции в оборудование, эксплуатационные расходы и стоимость материалов. Хотя первоначальные инвестиции в гидроабразивные режущие станки могут быть высокими, долгосрочные преимущества часто перевешивают затраты.
-
Стоимость оборудования (equipment cost): Насосы высокого давления и прецизионные системы перемещения требуют значительных инвестиций.
-
Эксплуатационные расходы (operating cost): Потребление энергии и абразивных материалов вносят вклад в текущие расходы.
-
Стоимость материалов (material cost): Аэрокосмические материалы дороги, поэтому сокращение отходов имеет критическое значение.
-
Затраты на рабочую силу (labor cost): Автоматизация снижает потребность в рабочей силе, но квалифицированные операторы всё ещё необходимы.
-
Затраты на техническое обслуживание (maintenance cost): Регулярное техническое обслуживание необходимо для обеспечения надёжности системы.
Несмотря на эти затраты, гидроабразивная резка может снизить общие производственные расходы за счёт минимизации отходов, сокращения переделок и повышения эффективности.
Экологические преимущества и устойчивость
Устойчивое развитие становится всё более важным в аэрокосмическом производстве. Гидроабразивная резка предлагает несколько экологических преимуществ по сравнению с традиционными методами резки.
-
Отсутствие вредных выбросов (no harmful emissions): Процесс не производит токсичных дымов или газов.
-
Рециркуляция воды (water recycling): Многие системы позволяют повторно использовать воду, сокращая её потребление.
-
Сокращение отходов (reduced waste): Точная резка минимизирует потери материала.
-
Более низкое потребление энергии (lower energy consumption) по сравнению с некоторыми термическими процессами.
Эти преимущества делают гидроабразивную резку более экологически безопасным вариантом для аэрокосмического производства.
Будущие тенденции в аэрокосмической гидроабразивной резке
Будущее аэрокосмической гидроабразивной резки тесно связано с достижениями в области автоматизации, цифровизации и интеллектуального производства (smart manufacturing). Ожидается, что новые технологии ещё больше расширят возможности систем гидроабразивной резки.
-
Интеграция с системами Индустрии 4.0 (Industry 4.0) для мониторинга в реальном времени и анализа данных.
-
Оптимизация параметров резания с помощью искусственного интеллекта (AI) для повышения эффективности.
-
Разработка более совершенных абразивных материалов для лучшей производительности.
-
Расширение гибридных производственных процессов, сочетающих гидроабразивную резку с аддитивными технологиями.
-
Расширенное использование роботов для полностью автоматизированных производственных линий.
По мере развития этих технологий гидроабразивная резка будет играть ещё более важную роль в аэрокосмическом производстве.
Заключение
Аэрокосмическая гидроабразивная резка стала незаменимой технологией для современного производства, предлагая непревзойдённую точность, универсальность и совместимость с материалами. Благодаря интеграции систем ЧПУ, передового программного обеспечения и интеллектуальных технологий управления, гидроабразивные режущие станки обеспечивают надёжное и эффективное решение для производства высококачественных аэрокосмических компонентов.
Поскольку аэрокосмическая промышленность продолжает расширять границы инноваций, гидроабразивная резка останется на переднем крае передовых производственных технологий, поддерживая разработку самолётов и космических систем следующего поколения.
