Понимание того, как работает режущий станок, часто так же важно, как и выбор самого станка. Для производителей, которые полагаются на точность, гибкость и универсальность по материалам, гидроабразивный режущий станок стал одной из самых ценных технологий в современном промышленном производстве. Хотя многие пользователи осознают широкий спектр применения гидроабразивной резки, лишь немногие чётко понимают, как система работает внутри и как каждый компонент влияет на производительность резки.
Принцип работы гидроабразивного режущего станка основан на управляемом преобразовании энергии, а не на генерации тепла. Электрическая энергия преобразуется в механическую мощность, затем в энергию воды сверхвысокого давления и, наконец, в высокоскоростную режущую струю. В центре этого процесса находится насос гидроабразивной резки, который определяет стабильность давления, режущую способность и долгосрочную эксплуатационную эффективность.
В этой статье представлено подробное объяснение принципа работы гидроабразивного режущего станка. Понимая, как работает каждый этап процесса, производители могут повысить точность резки, снизить эксплуатационные расходы и принимать более обоснованные решения при выборе оборудования.

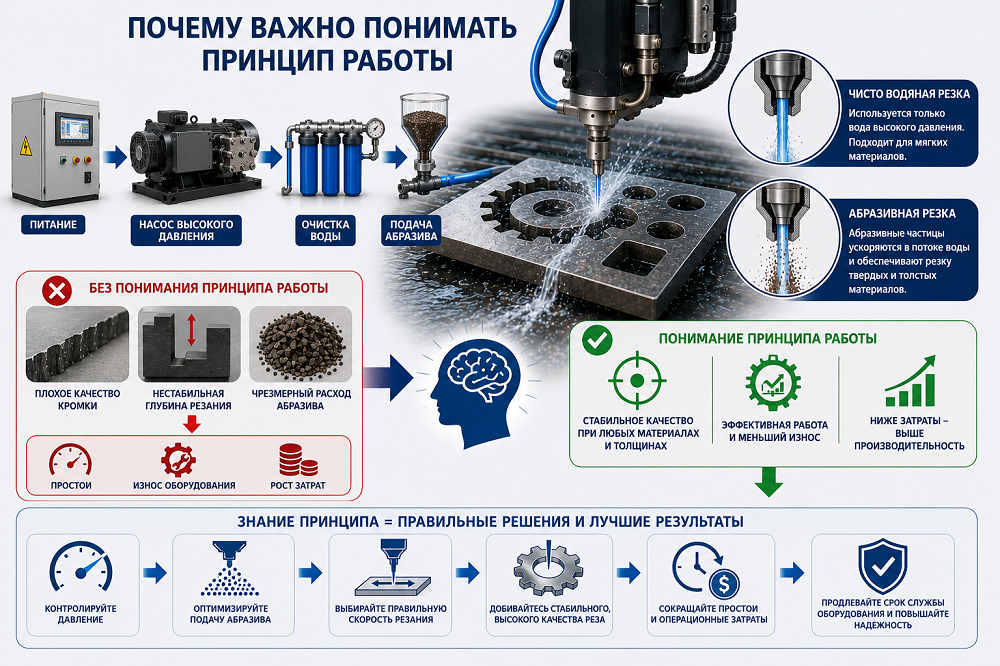

Почему важно понимать принцип работы
Многие операторы рассматривают гидроабразивный режущий станок как простой инструмент, выполняющий запрограммированные траектории резания. Хотя такой подход может работать для базовых задач, он часто приводит к неэффективной работе и ненужному износу. Без понимания того, как взаимодействуют давление, расход абразива и скорость резания, трудно поддерживать стабильное качество на разных материалах и толщинах.
Когда принцип работы ясен, пользователи могут выявлять реальные причины проблем с резкой. Плохое качество кромки, нестабильная глубина резания или чрезмерный расход абразива обычно связаны с производительностью насоса или координацией системы, а не только с режущей головкой. Эти знания позволяют операторам вносить обоснованные корректировки вместо того, чтобы полагаться на метод проб и ошибок.
Что такое гидроабразивный режущий станок
Гидроабразивный режущий станок представляет собой систему холодной резки, которая использует воду сверхвысокого давления для удаления материала путём эрозии. В зависимости от применения система может работать с использованием чистой воды или смеси воды и абразивных частиц. В отличие от термических методов резки, гидроабразивная резка не изменяет структуру материала под действием тепла.
Эта характеристика холодной резки позволяет гидроабразивным системам обрабатывать широкий спектр материалов, включая металлы, камень, стекло, пластики, композиты и керамику. Один и тот же станок часто может резать разные материалы без смены оснастки, что значительно повышает производственную гибкость.
Фундаментальный принцип работы гидроабразивной резки
Фундаментальный принцип работы гидроабразивного режущего станка начинается с преобразования энергии. Электрическая мощность приводит в движение главный двигатель, который, в свою очередь, питает насос гидроабразивной резки. Насос сжимает воду до чрезвычайно высокого давления, обычно в несколько тысяч бар, создавая энергию, необходимую для резки.
После сжатия вода выпускается через прецизионное калиброванное отверстие. Это внезапное высвобождение преобразует энергию давления в кинетическую энергию, формируя высокоскоростную водяную струю. Когда в поток вводится абразивный материал, режущая способность резко возрастает, позволяя системе резать твёрдые и толстые материалы с высокой точностью.
Роль насоса высокого давления
Насос высокого давления является основным компонентом всей системы. Его основная функция — генерировать и поддерживать стабильное сверхвысокое давление. Постоянство давления напрямую влияет на скорость резки, качество кромки и повторяемость. Даже незначительные колебания давления могут привести к неравномерным резам или снижению эффективности.
Во время работы насос непрерывно забирает фильтрованную воду и сжимает её до требуемого рабочего давления. При таком давлении вода выходит из сопла с чрезвычайно высокой скоростью, приближающейся к скорости звука или превышающей её. Эта скорость позволяет воде действовать как эффективная режущая среда.
Фильтрация воды и стабильность давления
Качество воды играет критическую роль в принципе работы гидроабразивного режущего станка. Перед поступлением в насос вода должна быть отфильтрована для удаления частиц и примесей. Чистая вода защищает уплотнения, клапаны и калиброванные отверстия от преждевременного износа и обеспечивает стабильный выход давления.
Современные системы контролируют давление в реальном времени и регулируют производительность насоса для поддержания стабильности на протяжении всего процесса резки. Это особенно важно во время длительных производственных циклов, где требуется постоянная производительность для поддержания равномерного качества резки.
Чисто водяная и абразивная гидроабразивная резка
Чисто водяная гидроабразивная резка полагается исключительно на воду высокого давления и обычно используется для мягких материалов, таких как резина, пеноматериалы, текстиль и тонкие пластики. В этих применениях кинетической энергии водяной струи достаточно для достижения чистого и точного реза.
Абразивная гидроабразивная резка вводит абразивные частицы в поток воды после выхода из калиброванного отверстия. Эти частицы ускоряются высокоскоростной водой и становятся основным режущим агентом. Этот метод позволяет гидроабразивному режущему станку обрабатывать твёрдые материалы, такие как сталь, камень, стекло и титан.

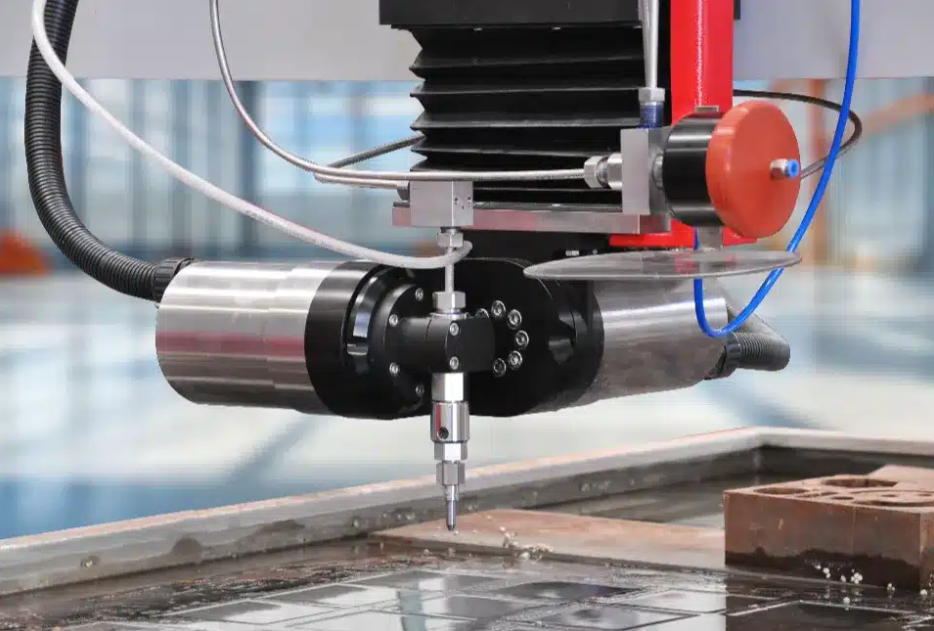

Работа режущей головки и формирование струи
Режущая головка отвечает за преобразование воды под давлением в сфокусированную режущую струю. Вода проходит через малое калиброванное отверстие, формируя узкий когерентный поток. В абразивных системах струя поступает в смесительную камеру, куда подсасывается абразивный материал и ускоряется.
Затем смешанный поток проходит через фокусирующую трубку, которая стабилизирует струю перед её контактом с поверхностью материала. Состояние этих компонентов напрямую влияет на ширину реза, точность резки и качество поверхности.
Управление ЧПУ и координация движений
Точность при гидроабразивной резке достигается с помощью управления ЧПУ. Система ЧПУ синхронизирует движение осей, скорость резания, давление насоса и расход абразива. Эта координация гарантирует, что режущая струя эффективно удаляет материал вдоль запрограммированной траектории.
Передовые системы могут динамически регулировать параметры резки в зависимости от толщины и геометрии материала, улучшая качество кромки и уменьшая конусность. Многоосевые конфигурации дополнительно расширяют возможности резки для сложных форм и угловых разрезов.
Холодная резка и целостность материала
Отсутствие нагрева является прямым результатом принципа работы гидроабразивной резки. Удаление материала происходит путём эрозии, а не плавления, что исключает термическое напряжение и сохраняет исходные свойства материала.
Это делает гидроабразивную резку особенно подходящей для применений, где критичны размерная стабильность и целостность материала, таких как аэрокосмические компоненты и прецизионные металлические детали.
Эффективность и оптимизация затрат
Эффективность гидроабразивного режущего станка зависит от того, насколько хорошо его принцип работы применяется на практике. Правильный выбор насоса, стабильное регулирование давления, оптимизированный расход абразива и точное управление движением — всё это способствует снижению эксплуатационных расходов и повышению производительности.
Современные насосы для гидроабразивной резки разработаны для повышения энергоэффективности и увеличения интервалов между обслуживанием, снижая совокупную стоимость владения при сохранении производительности резки.
Заключение
Принцип работы гидроабразивного режущего станка представляет собой тщательно скоординированный процесс, который преобразует электрическую энергию в точную режущую мощность. От насоса гидроабразивной резки до режущей головки и системы управления ЧПУ — каждый компонент играет жизненно важную роль в достижении стабильных, точных и гибких результатов резки.
Понимая детально этот процесс, производители могут более эффективно эксплуатировать свои станки, снижать затраты и принимать обоснованные решения при выборе или модернизации оборудования. Для многих покупателей понимание логики работы системы является ключевым ответом на вопрос, как выбрать гидроабразивный режущий станок, поскольку производительность гидроабразивной резки определяется не только давлением, но и глубоким пониманием того, как вся система работает вместе.
