Недавно молодой инженер передал мне чертёж кронштейна из нержавеющей стали AISI 304. Он указал на основную надпись чертежа, где для сложного контура с плотной компоновкой был задан допуск ±0,1 мм.
— «Новый оптоволоконный лазер сможет обеспечить такую точность, верно? В брошюре указано ±0,04 мм», — спросил он.

Я внимательно посмотрел на чертёж, затем перевёл взгляд на лист толщиной 6 мм, из которого планировалась резка детали. Мой контейнер с отходами, заполненный деформированными обрезками нержавеющей стали, говорил об ином. Каталог не вводит в заблуждение, однако он отражает далеко не всю картину процесса.

Разрыв между теоретическими характеристиками станка и фактическими размерами готовой детали — это именно та зона, где незаметно теряется прибыль производства.

Иллюзия «±0,1 мм»: почему паспортные характеристики станка перестают работать при первом контакте с металлом

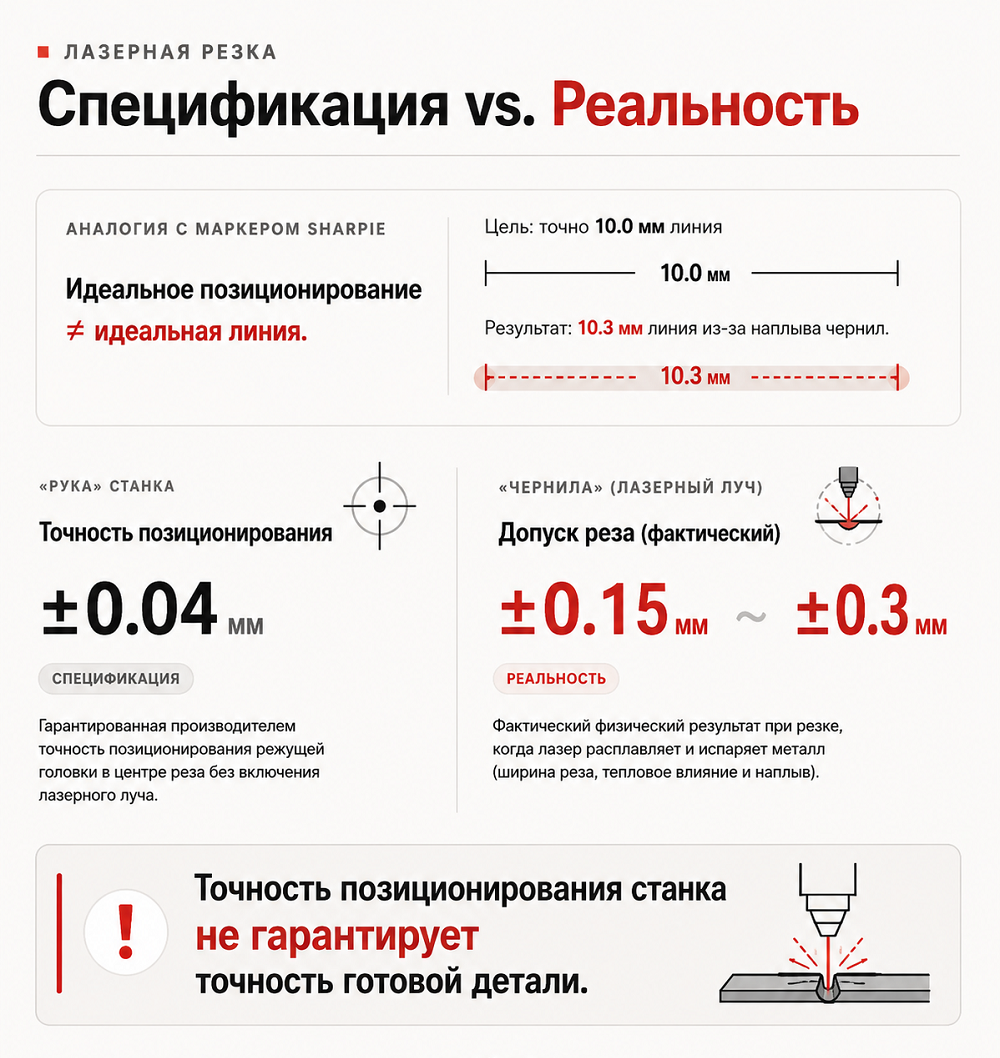

Точность позиционирования и фактический допуск резки: подмена понятий в технических спецификациях

Возьмите новый маркер и массивную стальную линейку. Ваша задача — провести линию точно на расстоянии 10,0 мм от края листа бумаги. Рука абсолютно неподвижна. Линейка идеально ровная. Вы ведёте маркер вниз по листу. Но по мере движения чернила начинают растекаться по волокнам бумаги. Фетровый наконечник слегка деформируется под нажимом. К тому моменту, когда вы доходите до конца листа, ваша идеальная линия 10,0 мм превращается в линию шириной 10,3 мм. Положение руки было точным — но сам след вышел из-под контроля.

Именно это происходит внутри станка лазерной резки.

Когда вы читаете спецификацию станка, вы фактически читаете про «руку, держащую маркер», а не про «чернила, растекающиеся по бумаге». Производители акцентируют внимание на точности сервоприводов, линейных перемещений и оптических линеек. Подразумеваемое обещание звучит просто: если портал позиционируется точно, значит и готовая деталь будет точной.

Если требуется более глубокое понимание того, как производители разделяют и определяют эти параметры, необходимо учитывать различия между точностью позиционирования, повторяемостью и реальным допуском лазерной резки. Например, в высокомощных и крупноформатных лазерных комплексах с ЧПУ от TOKAGAMA эти параметры указываются отдельно, поскольку механическая точность перемещения и фактическая точность резки в производстве — это разные вещи.

Паспортный параметр:

Точность позиционирования (±0,04 мм).
Это механическая гарантия того, что энкодеры портала установят режущую голову точно в координату, заданную G-кодом — фактически в воздухе, без включённого лазерного луча.

Реальность производства:

Фактический допуск резки (±0,15…±0,3 мм).
Это то, что реально происходит, когда 4000 Вт концентрированного лазерного излучения воздействуют на холодную сталь, формируют расплавленный рез (kerf) и выдувают жидкий металл через нижнюю поверхность листа.

Если станок позиционирует лазер точно в заданную точку, почему готовая деталь всё равно выходит за пределы допуска?

Почему демонстрация в шоуруме и реальное производство существуют в разных мирах допусков

Вспомните демонстрацию станка, после которой было принято решение о покупке. Менеджер загружает идеально ровный лист низкоуглеродистой стали толщиной 1,5 мм. Чиллер только что вышел на рабочий режим. Оптика абсолютно чистая. Выполняется резка зубчатого профиля, после чего деталь передают вам на измерение — и она действительно укладывается в сотые доли миллиметра. После такой демонстрации возникает естественное ожидание, что подобная точность будет сохраняться каждый раз после нажатия кнопки «Старт цикла».

Но реальное производство работает совсем иначе.

Если задача заключается в том, чтобы приблизиться к стабильности демонстрационного реза в условиях непрерывной эксплуатации, конфигурация оборудования становится не менее важной, чем цифры в техническом паспорте. Например, станки с двумя сменными столами разделяют зоны загрузки и резки, что позволяет уменьшить тепловой дрейф, сократить холостые простои и снизить влияние температурных колебаний между циклами обработки. Подобные оптоволоконные лазерные комплексы с двумя рабочими столами, ориентированные на непрерывное производство листового металла с ЧПУ, позволяют существенно сократить разрыв между «выставочной» точностью и реальной повторяемостью в цеху.

Через полгода эксплуатации один из моих операторов отправил в брак партию алюминиевых фланцев из листа толщиной 6 мм стоимостью 1200 долларов. Первые три детали без проблем прошли ОТК. Но уже к сороковой детали отверстия начали уходить в овальность, а наружный контур уменьшился почти на четверть миллиметра.

Что изменилось?

Демонстрационный рез — это короткий спринт в идеальных условиях. Производственная серия — это марафон внутри тепловой печи.

По мере перехода лазерной головы от детали к детали лист начинает накапливать огромное количество тепла. А тепло вызывает тепловое расширение металла. К моменту, когда режущая голова достигает дальнего угла листа формата 4×8 футов, материал уже физически изменил свои размеры и сместился относительно положения, в котором находился при запуске программы.

При этом сам станок по-прежнему позиционируется с точностью ±0,04 мм относительно нулевой точки. Но проблема в том, что координатная система самого металла уже деформировалась под действием температуры.

Каталог продаёт вам геометрию станка.
В реальности же вы режете металл, подчиняющийся законам физики.

Практический тест для цеха

Возьмите обрезок листа толщиной 6 мм.

1. Пока лист холодный, вырежьте квадрат 100 × 100 мм в нижнем левом углу.
2. Затем выполните плотный раскрой с высокой тепловой нагрузкой по остальной площади листа.
3. Сразу после этого вырежьте ещё один квадрат 100 × 100 мм в противоположном верхнем правом углу.
4. Измерьте оба квадрата.

Разница между ними и будет вашим реальным производственным допуском в условиях серийной лазерной резки.

Физика ширины реза: почему толщина металла становится главным врагом точности

Вы измеряете отверстие Ø10 мм в стальной плите толщиной 10 мм. Цифровой штангенциркуль показывает 10,01 мм. Затем деталь передают сборщику, который вставляет прецизионный установочный штифт Ø10 мм. Штифт свободно входит на первый миллиметр — а затем намертво заклинивает. Штангенциркуль не ошибался. Он просто показал правду только о верхней поверхности детали.

Когда ширина реза перестаёт быть постоянной величиной: верхняя и нижняя поверхности реза

Лазерный луч — это не идеальный цилиндр света. Его профиль напоминает песочные часы. Для резки толстого металла станок фокусирует луч в микроскопическую точку внутри материала. Это означает, что при входе в верхнюю поверхность луч сходится, а при выходе из нижней поверхности — расходится.

По мере расхождения луча на выходе увеличивается и ширина реза (kerf) — физического канала, образующегося после испарения металла.

Паспортная теория:

Компенсация ширины реза задаётся как фиксированное значение (например, 0,15 мм), прописывается в CAM-системе и равномерно применяется по всей траектории резки, формируя теоретически перпендикулярные стенки.

Реальность:

Ширина реза ведёт себя как динамическая трёхмерная воронка. На толстом материале конусность реза может составлять примерно 0,025 мм на каждые 2,5 мм толщины металла, превращая то, что должно быть прямой стенкой, в едва заметный клин.

Однажды именно из-за этой геометрии мне пришлось отправить в брак опорные плиты из конструкционной стали толщиной 8 мм на сумму 2400 долларов. CAM-программист задал компенсацию ширины реза на основании тестового образца, измерив только верхнюю поверхность детали.

На верхней стороне соединительные шипы и пазы совпадали идеально. Но на нижней стороне они расширялись почти на 0,15 мм.

Когда сварщики начали собирать основание, этот микроскопический V-образный профиль суммировался на десяти сопрягаемых элементах. В результате накопленная погрешность выгнула всю конструкцию «бананом».

Если вы принимаете толстолистовую деталь только по измерениям верхней поверхности, значит вы игнорируете половину физики лазерной резки.

Зона термического влияния (HAZ): скрытая геометрическая деформация, которую не видит штангенциркуль, но выявляет сборка

Физическая ширина реза — это только первая часть уравнения точности. Вторая часть — интенсивное тепловое воздействие, происходящее вдоль стенок реза.

Когда волоконный лазерный луч диаметром 0,15 мм воздействует на металл, он не просто испаряет чистый паз шириной 0,15 мм. Тепло распространяется в окружающий материал, формируя ванну расплава, которая выходит далеко за пределы физического диаметра луча. В результате образуется зона термического влияния (HAZ — Heat-Affected Zone) — упрочнённый и более хрупкий слой переплавленного металла с изменённой микроструктурой вдоль всей линии реза.

Штангенциркуль фиксирует только верхние точки охлаждённой и наклёпанной кромки. Он не показывает микроскопические волны повторно затвердевшего шлака и не учитывает, как зона термического влияния изменяет механические свойства поверхностного слоя металла.

Если вы изготавливаете отверстие под подшипник с посадкой с натягом, зона термического влияния полностью меняет поведение детали.

Корректная посадка с натягом предполагает, что основной металл способен слегка деформироваться и равномерно обжимать подшипник. Однако кромка после лазерной резки фактически проходит локальную термообработку прямо в процессе резки. Зона HAZ становится значительно твёрже, чем основной металл под ней.

Вместо контролируемой пластической деформации упрочнённая кромка начинает задевать, задирать и заклинивать подшипник ещё до его полной посадки.

Штангенциркуль может показывать, что диаметр отверстия «находится в допуске», однако реальная проверка при сборке покажет истинную картину: кромка слишком жёсткая и уже не работает так, как было заложено конструктором.

Порог толщины, после которого кривая точности резко ухудшается

При резке тонколистового металла все перечисленные эффекты практически не создают серьёзных проблем. На толщине до 3 мм современные оптоволоконные лазеры сохраняют хорошо сколлимированный луч, а конусность реза настолько мала, что фактически теряется на фоне естественной шероховатости кромки.

Но после 6 мм физика процесса начинает работать против вас.

Для прожига и резки более толстого металла требуется экспоненциально большая мощность лазерного излучения и повышенное давление вспомогательного газа. Передача большей мощности через оптическую систему требует увеличения профиля луча, иначе линзы и защитная оптика начнут перегреваться и разрушаться.

Более широкий луч формирует более широкий рез (kerf) и вводит в материал огромное количество тепловой энергии. Результатом становится резкое увеличение зоны термического влияния (HAZ) и выраженная V-образная конусность кромки.

На этом этапе вы уже не просто режете металл.
Вы управляете динамической локальной ванной расплава, которая с каждым дополнительным миллиметром толщины постепенно разрушает ваши допуски.

Оптоволоконные и CO₂-лазеры: сравнение, о котором продавцы оборудования редко говорят честно

Когда резка толстого металла начинает больше напоминать пирамиду с конусными стенками, чем прямоугольный профиль, первая реакция — обвинить станок и задуматься о его замене. И в этот момент появляется менеджер по продажам с глянцевым каталогом нового оптоволоконного лазера мощностью 12 кВт. Он укажет на впечатляющую мощность источника и уверит вас, что высокая плотность энергии и «грубая сила» полностью решат проблемы конусности реза и зоны термического влияния (HAZ).

Но это лишь половина правды.

Геометрия реза определяется не только киловаттами. Она зависит от того, как конкретная длина волны взаимодействует с металлом. Технические каталоги создают впечатление, будто все лазеры режут одинаково, а увеличение мощности автоматически означает улучшение качества. Однако физика внутри зоны реза говорит совершенно об обратном.

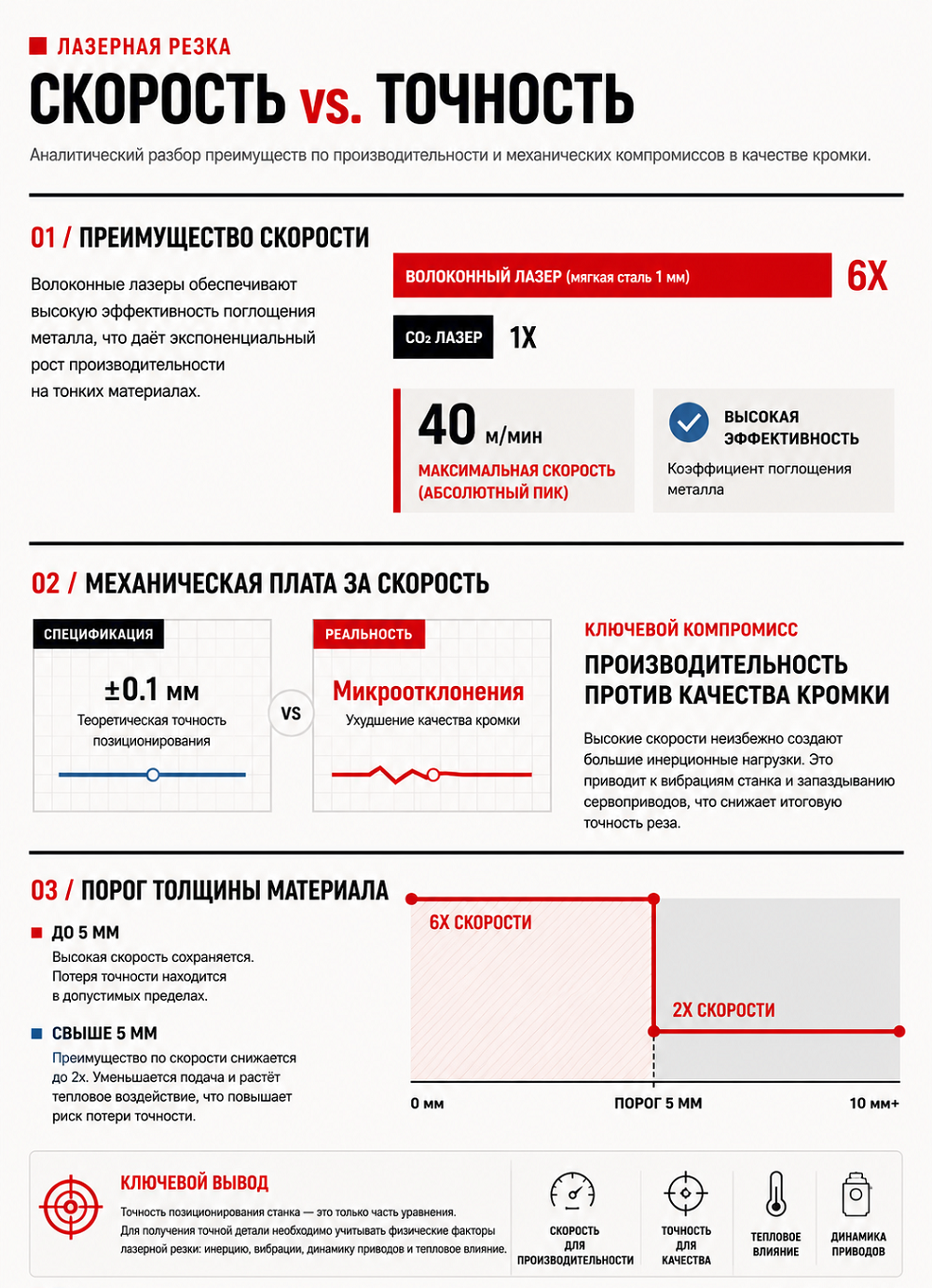

Тонкий металл до 6 мм: не становится ли высокая скорость Fiber-лазера причиной потери точности?

Сегодня оптоволоконные лазеры практически полностью доминируют в обработке листового металла — и на это есть объективные причины. Длина волны около 1 мкм эффективно поглощается сталью и большинством металлов, превращая луч в высокоэффективный инструмент испарения металла.

При резке низкоуглеродистой стали толщиной 1 мм современный Fiber-лазер способен работать в шесть раз быстрее сопоставимого CO₂-лазера.

Но высокая скорость имеет свою цену.

Когда портал перемещает режущую голову со скоростью до 40 м/мин, механическая система испытывает серьёзные инерционные нагрузки.

Паспортная характеристика:

Оптоволоконный лазер обеспечивает резку тонкого листа со скоростью до 40 м/мин при сохранении точности позиционирования ±0,1 мм по всей рабочей зоне.

Реальность:

На таких скоростях возникают вибрации портала, задержки сервоприводов и эффект «corner whip» — динамические колебания при прохождении углов и смене направления движения. Поскольку лазерный луч чрезвычайно концентрирован, он буквально переносит каждую микроскопическую вибрацию механики непосредственно на кромку реза.

На практике это означает обмен качества кромки на производительность.

Для очень тонкого металла такой компромисс обычно допустим — глубина реза слишком мала, чтобы эти микровибрации серьёзно повлияли на последующую сборку. Но после толщины примерно 5 мм преимущество Fiber-лазера по скорости резко сокращается: вместо шестикратного превосходства остаётся примерно двукратное.

Скорость подачи падает, тепловложение возрастает, и то, что раньше казалось незначительным компромиссом по точности, начинает превращаться в серьёзную производственную проблему.

Для предприятий, которым важнее стабильная и повторяемая геометрическая точность, чем максимальная скорость сменных столов, специализированные оптоволоконные лазерные комплексы с одним рабочим столом и жёсткой CNC-ориентированной конструкцией обеспечивают более контролируемый баланс между производительностью и реальной точностью резки.

Толстолистовая сталь: где старые CO₂-лазеры до сих пор сохраняют преимущество по геометрии реза

Однажды мне пришлось отправить в брак партию монтажных опор из стали A36 толщиной 20 мм на сумму 3200 долларов только потому, что я поверил в маркетинг оптоволоконных лазеров.

Мы перенесли производство с нашего старого CO₂-лазера мощностью 4 кВт на новый Fiber-лазер 8 кВт, будучи уверенными, что более современная и мощная система обеспечит лучшую перпендикулярность стенок при глубокой резке.

Но этого не произошло.

Оптоволоконный лазер испытывал серьёзные трудности уже на этапе прожига толстого металла. До начала самого реза в точку прожига вводилось чрезмерное количество тепла. Эта концентрированная тепловая нагрузка вызывала деформацию заготовок, а кромка реза начала напоминать стиральную доску.

Следующую партию мы снова перевели на CO₂-лазер.

Старый станок выполнял прожиг быстрее, работал с меньшим тепловложением и обеспечивал настолько ровную кромку, что она визуально напоминала фрезерованную поверхность.

Менеджеры по продажам редко говорят о том, что эффективность оптоволоконных лазеров начинает быстро снижаться при обработке стали толщиной свыше 20 мм.

В то же время CO₂-лазеры с кислородной резкой способны обрабатывать металл толщиной до 100 мм, сохраняя при этом удивительно стабильную геометрию реза.

Причина кроется прежде всего в процессе прожига.

Из-за особенностей взаимодействия CO₂-луча с металлом время прожига толстого материала у CO₂-систем зачастую оказывается меньше, чем у Fiber-лазеров. Более быстрый прожиг означает меньшее начальное тепловое насыщение окружающей зоны металла.

Меньше тепла — меньше термическая деформация ещё до того, как режущая голова начала движение.

Если предприятие регулярно работает с толстолистовой сталью, то переход на Fiber-лазер может легко оказаться не модернизацией, а ухудшением качества кромки.

Реальность длины волны: почему переход на Fiber-лазер не гарантирует более точную линию реза

Корень этой разницы заключается не в возрасте станка, а в длине волны лазерного излучения.

Оптоволоконный лазер работает на длине волны около 1 мкм, тогда как CO₂-лазер использует длину волны 10,6 мкм. Эта десятикратная разница принципиально определяет, как металл поглощает и распределяет энергию лазерного луча.

Короткая длина волны Fiber-лазера обеспечивает крайне агрессивное и эффективное поглощение энергии металлом. Для тонколистового материала это практически идеальный вариант. Но внутри глубокого реза толщиной 20 мм ситуация меняется.

Узкий и очень концентрированный луч начинает хаотично отражаться от стенок реза. Распределение энергии становится неравномерным, что приводит к появлению выраженных продольных рисок (striations) и грубой термоупрочнённой кромки.

Фактически луч «пробивает себе дорогу» через толщу металла до нижней поверхности.

CO₂-лазер с длиной волны 10,6 мкм взаимодействует с металлом совершенно иначе. Он формирует более широкую и стабильную ванну расплава. Вместо хаотичного отражения внутри узкого канала тепло распределяется значительно равномернее, позволяя вспомогательному газу эффективно удалять расплавленный металл из нижней части реза.

Такое равномерное тепловое распределение обеспечивает:

• более гладкую кромку реза;
• лучшую перпендикулярность стенок;
• меньшую шероховатость поверхности;
• более стабильную геометрию при резке толстого металла.
•


Особенно заметно это проявляется при обработке толстолистовой стали и толстых неметаллических материалов.

Переход на Fiber-лазер практически гарантирует увеличение скорости резки тонкого листа. Но одновременно теряются именно те характеристики длины волны, которые необходимы для получения прямолинейного и стабильного реза на толстом металле.

Практический тест в цехе

Возьмите две одинаковые детали из стали толщиной 15 мм:

• одну, вырезанную мощным Fiber-лазером;
• вторую — CO₂-лазером.

Проведите ногтем вдоль кромки реза.

На детали после Fiber-резки ноготь будет цепляться за глубокие и агрессивные риски. На детали после CO₂-лазера поверхность будет значительно более гладкой.

Затем проверьте обе детали поверочным угольником.

Деталь после CO₂-резки будет прилегать практически без зазора, тогда как на детали после Fiber-лазера вы увидите заметный просвет из-за конусности и неровности стенки реза.

Материал как главный множитель погрешности: как разные сплавы сопротивляются лазерному лучу

Инженеры часто спрашивают, какие параметры Fiber-лазера необходимо изменить, чтобы получить на толстом металле качество реза, сопоставимое с CO₂-лазером. Обычно ищут «магическую» скорость подачи или коррекцию фокуса, способную обойти ограничения, связанные с длиной волны.

Но такого решения не существует.

Физику невозможно перенастроить параметрами.

Если вы работаете на оптоволоконном лазере, задача заключается не в борьбе с лучом, а в правильном управлении поведением материала. Сам лазер — это лишь половина уравнения резки. Металл, лежащий на ламелях стола, — активная и зачастую крайне нестабильная переменная, которая определяет, как энергия луча будет поглощаться, распределяться или отражаться.

Углеродистая сталь и нержавеющая сталь: почему одинаковая толщина требует совершенно разной стратегии допусков

Представьте два одинаковых листа толщиной 10 мм:

• первый — из углеродистой стали A36;
• второй — из нержавеющей стали AISI 304.

Вы идеально настроили станок под резку углеродистой стали и стабильно получаете точность ±0,1 мм. Возникает соблазн просто заменить лист на нержавеющую сталь и использовать те же параметры резки для получения аналогичного результата.

Но именно здесь начинается проблема.

Спецификация против реальности: роль вспомогательного газа

Паспортная характеристика:

Сталь A36 толщиной 10 мм и нержавеющая сталь AISI 304 толщиной 10 мм обе формально попадают в диапазон точности ±0,1 мм согласно возможностям станка.

Реальность:

Углеродистая сталь режется за счёт контролируемой экзотермической реакции с использованием кислорода низкого давления.

Нержавеющая сталь, напротив, требует азота под давлением до 250 psi для интенсивного выдувания расплава из зоны реза.

Такой поток газа высокого давления создаёт сильную турбулентность, дестабилизирует лазерный процесс и увеличивает ширину реза.

Фактически вы уже не просто режете нержавеющую сталь — вы «смываете» расплавленный металл потоком газа под высоким давлением.

Азот подаётся с настолько большой силой, что сам лист может начинать вибрировать на ламелях стола. При этом лазерная голова продолжает двигаться по абсолютно точной траектории, но сама заготовка уже колеблется под воздействием газового потока.

Как обеспечить точность ±0,1 мм, если вспомогательный газ буквально сдвигает материал во время резки?

Отражающая способность и теплопроводность: почему алюминий изначально ухудшает точность резки

Теперь добавим в уравнение ещё один фактор — теплопроводность материала.

На тонком листе толщиной до 1,5 мм требуемые допуски обычно удаётся удерживать практически на любых металлах. Но как только толщина высокотеплопроводных материалов, таких как алюминий, превышает 2,5 мм, сохранение базовой точности становится физически крайне сложной задачей — если только не подключать дополнительные гибридные процессы обработки, например электроэрозионную резку проволокой (Wire EDM).

Однажды мне пришлось отправить в брак партию радиаторов охлаждения из алюминия 6061 толщиной 10 мм стоимостью 2800 долларов только потому, что я подошёл к алюминию так же, как к обычной конструкционной стали.

Чтобы минимизировать отходы материала, мы выполнили очень плотную раскладку деталей на листе. Пока лазер вырезал первые контуры, высокая теплопроводность алюминия начала мгновенно отводить тепло из зоны реза и распределять его по всей площади листа.

К тому моменту, когда режущая голова дошла до центральной части раскроя, температура всей плиты уже существенно выросла.

Лист успел расшириться почти на 1 мм ещё до того, как лазер достиг некоторых участков резки.

Когда металл впоследствии остыл, детали начали сжиматься обратно, и все отверстия потеряли соосность.

Высокая отражающая способность алюминия вынуждает использовать повышенную мощность лазерного излучения для стабильного прожига. Одновременно высокая теплопроводность материала гарантирует, что введённое тепло начнёт разрушать геометрическую точность деталей.

И если внешняя тепловая деформация уже способна вывести размеры за пределы допуска, то что произойдёт, если сам материал изначально содержит внутренние напряжения?

Когда внутренние напряжения металла деформируют деталь ещё до завершения резки

Здесь мы напрямую сталкиваемся с внутренними остаточными напряжениями металлопроката.

Сталь прокатывается под огромным давлением, и в её зерновой структуре фиксируются остаточные напряжения. Когда лазер прорезает такой металл, он высвобождает напряжение, удерживавшее структуру материала в равновесии.

Металл мгновенно снимает эти напряжения — за счёт скручивания, изгиба или самопроизвольного смещения.

У вас может быть:

• идеально откалиброванный портал;
• абсолютно чистая оптика;
• оптимальная скорость подачи;
• безупречно настроенный фокус.

Но всё это перестаёт иметь значение, если сам материал начинает смещаться прямо в процессе резки.

Паспортные характеристики станка предполагают, что лист металла — это пассивная и неподвижная основа, которая просто поглощает энергию лазера.

В реальности металл реагирует.
И иногда буквально «сопротивляется» процессу резки.

Практический тест в цехе

Возьмите полосу холоднокатаной стали длиной 1200 мм и шириной 50 мм.

Сделайте один прямолинейный рез строго по центру полосы.

После этого положите обе половины рядом на поверочную плиту или ровный измерительный стол.

Вы увидите, как обе части начнут изгибаться в разные стороны «бананом», образуя заметный зазор посередине.

Лазер выполнил абсолютно прямой рез.
Но сам металл отказался сохранять первоначальную форму.

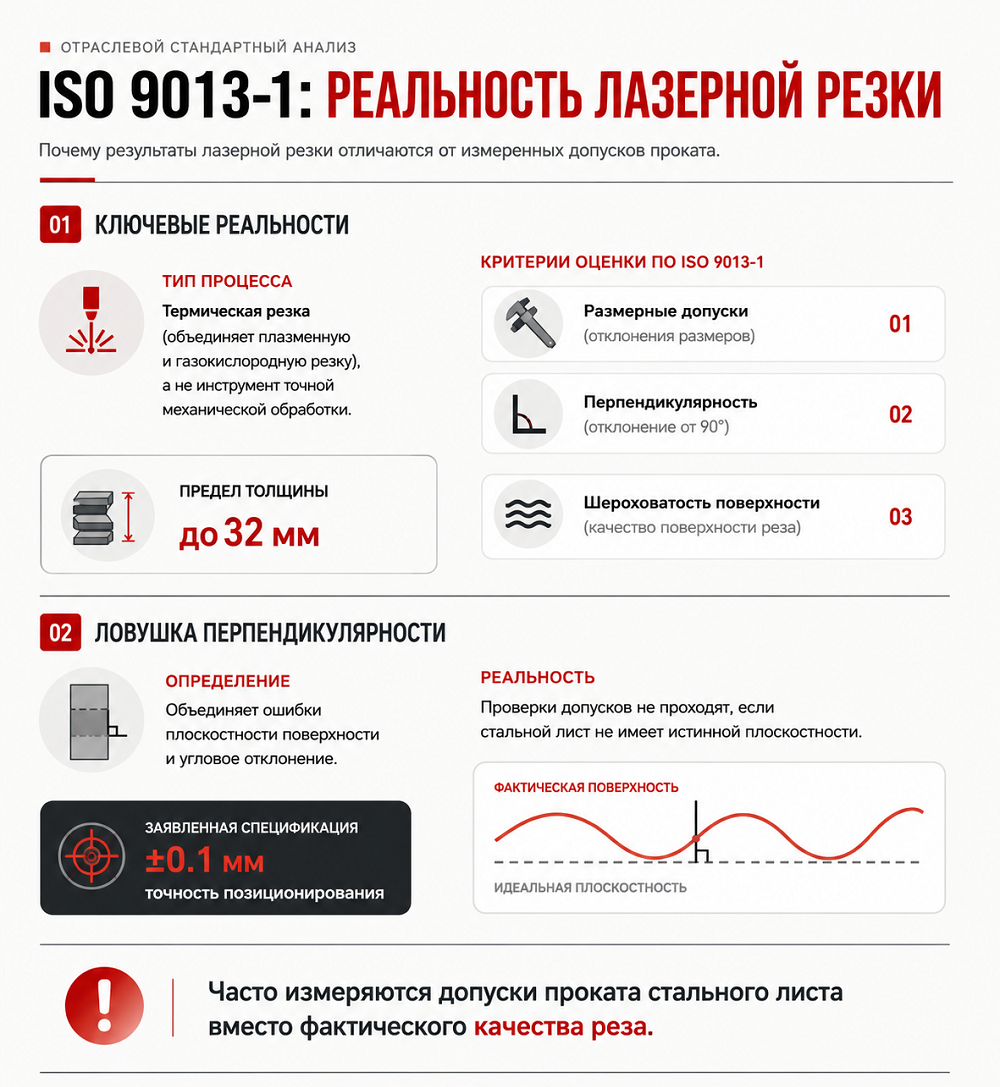

Расшифровка ISO 9013-1: скрытый стандарт, которым поставщики оправдывают отклонения

Как операторы компенсируют металл, который коробится, деформируется и сопротивляется лазерному лучу?

Никак.

Они просто меняют правила оценки.

Невозможно «перепрограммировать» физическую реакцию материала. Вместо попытки добиться идеальных параметров из рекламной спецификации отрасль сформировала юридическую систему допусков, изначально предполагающую, что металл будет деформироваться.

Это похоже на покупку дома: фундамент оценивают не по идеально прямой CAD-модели архитектора, а по допустимым строительным нормам осадки здания.

В лазерной резке таким «строительным нормативом» является ISO 9013-1.

Это тот самый незаметный стандарт, скрытый в коммерческих предложениях поставщиков, который переводит хаотичную тепловую физику цеха в юридически допустимые условия поставки.

Классы точности, перпендикулярность и шероховатость: что на самом деле оценивает стандарт

Если внимательно изучить ISO 9013-1, миф о лазере как об абсолютно прецизионном инструменте быстро исчезает.

Стандарт напрямую объединяет лазерную, плазменную и кислородную резку в одну группу термических процессов и распространяется на материалы толщиной до 32 мм.

То есть стандарт рассматривает лазер именно как термический способ резки, а не как высокоточную механическую обработку.

ISO 9013-1 оценивает качество реза по трём ключевым физическим параметрам:

• размерные допуски;
• перпендикулярность кромки;
• шероховатость поверхности реза.

Именно здесь математика становится особенно жёсткой.

В ISO 9013-1 перпендикулярность — это не просто отклонение стенки реза от вертикали. В расчёт одновременно включаются:

• плоскостность поверхности листа;
• угловое отклонение кромки;
• длина измеряемого участка реза.

Спецификация против реальности: ловушка перпендикулярности

В каталоге станка указана точность позиционирования ±0,1 мм, создающая впечатление, что кромка реза будет идеально перпендикулярна поверхности стола.

В ISO 9013-1 измерение перпендикулярности учитывает не только сам рез, но и исходную волнистость поверхности листа.

Даже при идеально выставленной лазерной голове вы можете не пройти жёсткий контроль допуска только потому, что сама стальная плита недостаточно плоская.

Вам кажется, что вы оцениваете качество лазерной резки. На практике же вы одновременно измеряете допуски прокатного производства металлургического комбината.

Почему контрактные производители используют стандарты термической резки вместо паспортных характеристик станка

Контрактные производители ориентируются на ISO 9013-1 потому, что этот стандарт юридически учитывает реальные физические ограничения термической резки.

Если в вашем чертеже явно не указан класс допуска, автоматически начинают действовать более «мягкие» классы стандарта. Фактически это означает, что вы сами разрешаете поставщику значительные монтажные зазоры и отклонения — при этом детали всё равно считаются соответствующими требованиям и могут быть официально приняты и оплачены.

Размер детали является одним из самых недооценённых факторов при лазерной резке.

Даже при использовании самого строгого класса ISO 9013-1 — Class 1 — допустимое отклонение увеличивается пропорционально размерам и толщине детали.

Однажды мне пришлось отправить в брак производственную партию шестиметровых направляющих из конструкционной стали стоимостью 4100 долларов.

Молодой инженер, разработавший изделие, предполагал, что паспортная точность станка ±0,1 мм сохраняется равномерно по всей длине портала.

Но это было ошибкой.

Согласно ISO 9013-1 Class 1 для деталей длиной свыше 6000 мм допустимое отклонение уже составляет ±2,2 мм.

Мы изготовили направляющие строго в соответствии с требованиями термического стандарта. Однако после поставки на сборочную линию заказчика выяснилось, что отверстия под крепёж сместились почти на 2 мм, из-за чего вся сборка оказалась непригодной.

Паспортная спецификация станка — это маркетинговое обещание.
Термический стандарт — это юридическая реальность производства.

Выбор класса допуска ISO по функционалу детали, а не по принципу «максимально возможной точности»

Инженеры очень часто автоматически применяют самые жёсткие допуски из основной надписи чертежа ко всем деталям без исключения. Они выбирают максимально точный класс, потому что это кажется самым безопасным решением.

Но это не делает производство безопаснее.
Это делает его значительно дороже.

Например, если задать ISO Class 1 для опорной плиты толщиной 20 мм, единственная задача которой — удерживать электродвигатель насоса, оператору придётся:

• снижать скорость резки;
• выполнять дополнительные тестовые резы;
• постоянно контролировать давление вспомогательного газа;
• тщательно корректировать параметры процесса.

В итоге вы оплачиваете уровень производства аэрокосмической промышленности для детали, которая по своей сути является обычным тяжёлым основанием или противовесом.

Класс допуска должен определяться функциональным назначением детали.

Если отверстие предназначено только для свободного прохождения болта — оставьте стандарту разумный запас.

Самые жёсткие классы точности необходимо резервировать только для действительно критичных соединений:

• установочных штифтов;
• посадок с натягом;
• высокоточных центрирующих элементов;
• прецизионных подшипниковых посадок.

Именно там высокая точность действительно имеет значение.

Как только вы понимаете, что допуски динамически меняются от тепловложения и размеров детали, подход к проектированию полностью меняется

Когда становится очевидно, что точность лазерной резки напрямую зависит от:

• тепловложения;
• толщины металла;
• размеров детали;
• накопления температуры в листе,

вы перестаёте бороться с физикой процесса и начинаете проектировать изделия с учётом её реальных ограничений.

Но даже правильно выбранный класс ISO предполагает, что сам лазерный комплекс работает в штатном техническом состоянии.

Даже самый «мягкий» стандарт не спасёт сборку, если оборудование начинает терять стабильность под ежедневной производственной нагрузкой.

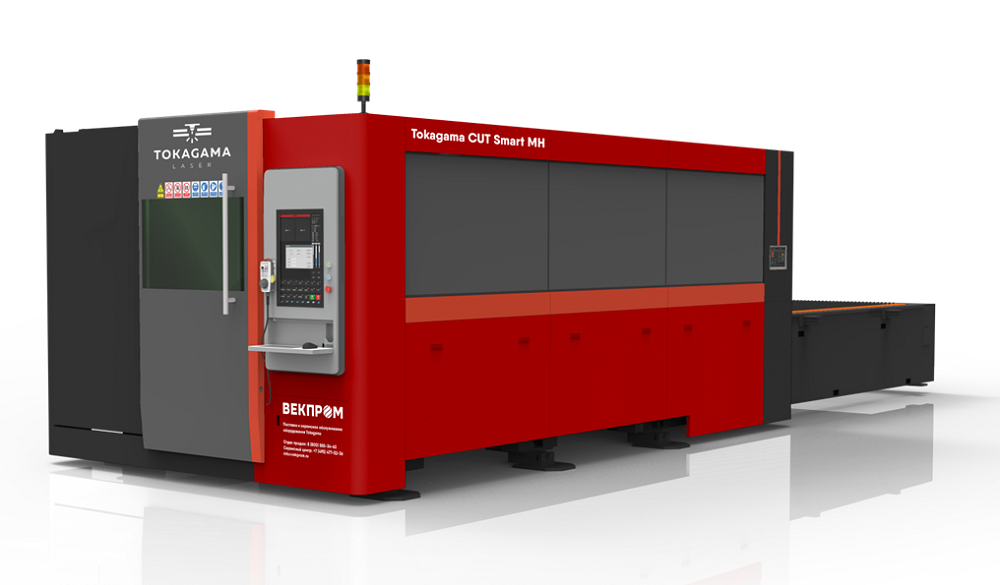

Оценка оборудования поставщика: почему нельзя опираться только на маркетинговые каталоги

Если вы оцениваете, способен ли поставщик стабильно обеспечивать требуемый класс допуска по вашим чертежам, необходимо анализировать реальные технические характеристики оборудования, а не рекламные обещания.

При оценке лазерного комплекса необходимо обращать внимание на:

• конструкцию станины;
• жёсткость портала;
• тип линейных приводов;
• стабильность сервосистем;
• диапазон мощностей источника;
• систему охлаждения;
• автоматизацию подачи и смены столов;
• стабильность газовой системы;
• качество оптики и системы автофокусировки.

Именно конструкция оборудования и его стабильность под тепловой нагрузкой определяют реальную повторяемость размеров в производстве.

Практический тест в цехе

Возьмите последние пять деталей после лазерной резки, которые были забракованы, и поднимите соответствующие заказы или чертежи.

Проверьте:

• был ли явно указан класс допуска ISO 9013-1;
• или основная надпись чертежа осталась без конкретного класса точности.

Если класс допуска не указан, измерьте фактические отклонения деталей.

С высокой вероятностью вы обнаружите, что детали не обеспечивают требуемую точность сборки, но при этом полностью соответствуют допустимым термическим отклонениям стандарта ISO.

Если детали «соответствуют стандарту», но всё равно не собираются

Если внутренние измерения показывают, что детали формально соответствуют нормативам, но не обеспечивают требуемую посадку или сборку, проблема заключается не в недостаточно жёстком чертеже.

Следующий шаг — проверить, способен ли сам лазерный комплекс стабильно обеспечивать тот класс допуска, который действительно требуется вашему производству.

Для высокоточных задач лазерной резки с ЧПУ и автоматизированной обработки листового металла необходимо оценивать:

• реальную стабильность геометрии станка;
• жёсткость конструкции;
• устойчивость портала под нагрузкой;
• качество сервоприводов;
• стабильность оптики;
• систему охлаждения;
• динамику работы газовой магистрали;
• поведение оборудования при длительной тепловой нагрузке.

Именно эти параметры определяют реальную повторяемость размеров в серийном производстве, а не рекламные цифры в каталоге оборудования.

Производственные факторы, которые незаметно уничтожают возможности станка

Можно проектировать детали с учётом допустимых термических отклонений ISO 9013-1 — но это предполагает, что лазерный комплекс постоянно находится в идеальном техническом состоянии.

На практике это невозможно.

В понедельник утром идеально чистая линза и новое сопло действительно способны обеспечить точность, указанную в рекламном каталоге. Но уже к четвергу постепенная деградация компонентов начинает незаметно разрушать стабильность процесса.

Паспортные характеристики существуют в лабораторных условиях.
Цех работает как постоянно меняющаяся погодная система.

Допуски — это не жёсткие бетонные блоки. Они больше похожи на тающие кубики льда, непрерывно изменяющиеся под воздействием:

• температуры;
• времени;
• загрязнения;
• износа компонентов;
• окружающей среды.

Защита рентабельности производства означает понимание того:

• какие элементы деградируют первыми;
• как именно их износ влияет на геометрию реза;
• и почему даже небольшое ухудшение состояния оптики способно уничтожить точность всей партии.

Смещение фокуса или падение давления газа: что быстрее разрушает допуск во время резки?

При резке толстого металла операторы часто используют отрицательное положение фокуса — когда фокальная точка располагается внутри материала или немного ниже его поверхности. Это позволяет уменьшить конусность реза.

Но такая технология полностью зависит от стабильного и высокого давления вспомогательного газа, который должен эффективно удалять расплав и грат из зоны реза.

Если давление газа падает:

• расплав начинает налипать;
• кромка становится грубой;
• допуски быстро ухудшаются.

К счастью, давление газа относительно легко контролируется датчиками станка.

Настоящая скрытая проблема — тепловой дрейф фокуса.

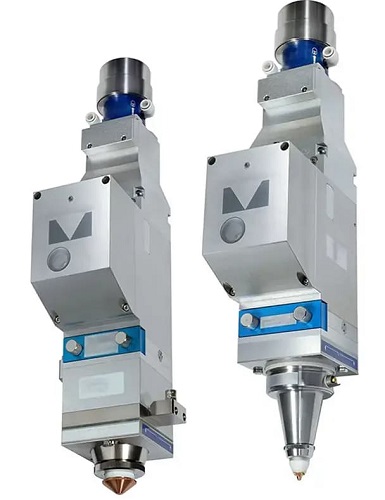

Тепловой дрейф фокуса: скрытый враг точности

Во время длительной резки на высокой мощности внутренняя оптика лазерной головы начинает поглощать часть энергии луча.

Линзы нагреваются.

При повышении температуры:

• слегка изменяется показатель преломления оптики;
• расширяется материал линзы;
• меняется положение фокальной точки.

В результате возникает осевой дрейф фокуса: фокальная точка постепенно смещается вверх — от запрограммированного отрицательного положения в сторону поверхности металла.

Когда фокус уходит, профиль луча внутри реза начинает расширяться.

Плотность энергии падает.

Рез шириной 0,2 мм может внезапно увеличиться до 0,4 мм, а ванна расплава становится настолько широкой и вязкой, что вспомогательный газ уже не способен эффективно очищать рез — даже если давление в магистрали остаётся абсолютно стабильным.

Тепловой дрейф фокуса разрушает допуски значительно быстрее, чем падение давления газа, потому что он меняет саму физику резки ещё до того, как газ начинает взаимодействовать с расплавом.

Как удерживать точность, если сам инструмент меняет свою геометрию прямо в процессе работы?

Износ сопла и загрязнение линз: как точность деградирует между циклами технического обслуживания

Нельзя полагаться исключительно на цифровую обратную связь станка для понимания того, что происходит непосредственно в зоне реза.

Современные лазерные комплексы используют линейные энкодеры, обеспечивающие прямую обратную связь по положению режущей головы. Такие системы измеряют фактическое положение головы напрямую, а не рассчитывают его косвенно по вращению сервомоторов.

На бумаге это выглядит как абсолютная гарантия точности.
На практике — это ложное чувство контроля.

Спецификация против реальности: ловушка линейных энкодеров

Но он не знает, что микроскопическая плёнка испарённой стали на защитной линзе уже исказила профиль лазерного луча.

В результате режущая голова может находиться в абсолютно правильной координате, одновременно формируя сильно деформированную кромку реза.

Однажды именно из-за этого несоответствия мне пришлось отправить в брак партию гидравлических коллекторов из нержавеющей стали AISI 304 толщиной 12 мм стоимостью 3400 долларов.

Первые пятьдесят деталей, вырезанных в понедельник, были идеальными.

Но уже к четвергу отверстия под установочные штифты потеряли круглость примерно на 0,15 мм — этого оказалось достаточно, чтобы полностью сорвать все посадки с натягом.

При этом линейные энкодеры продолжали работать абсолютно штатно.

Настоящей причиной проблемы стали микрочастицы обратного выброса расплава (micro-spatter).

После трёх дней прожига толстолистовой нержавеющей стали микроскопические капли расплавленного металла начали подниматься вверх по зоне реза и постепенно разрушать отверстие сопла.

То, что изначально было идеально круглым медным отверстием, превратилось в неровный и частично эродированный канал.

Эта деформация нарушила сверхзвуковой поток азота вспомогательного газа, превратив плотный цилиндрический поток в турбулентный смещённый конус.

Газовая струя начала смещать ванну расплава в сторону, вымывая одну из стенок реза и нарушая геометрию кромки.

Станок оставался идеально откалиброванным.
Но деградация расходных элементов полностью перечеркнула его теоретические возможности по точности.

Компромисс скорости резки: почему снижение скорости иногда ухудшает точность вместо её повышения

Когда инженер среднего уровня видит грубую кромку реза или отверстие, выходящее из допуска, первая инстинктивная реакция — потребовать от оператора снизить скорость подачи.

Лазерный станок начинают воспринимать как фрезерный обрабатывающий центр с числовым программным управлением, исходя из логики: «медленнее — значит точнее».

Для термической резки это ошибочное предположение.

При лазерной резке снижение скорости часто приводит не к повышению точности, а к браку деталей.

Почему лазерная резка работает именно на высокой скорости

Лазерная резка эффективна потому, что луч перемещается по траектории быстрее, чем тепло успевает распространиться в окружающий материал.

Когда оператор вручную уменьшает скорость подачи, в металл начинает вводиться чрезмерное количество тепловой энергии.

Материал поглощает это тепло и начинает расширяться непосредственно перед зоной реза.

В этот момент вы уже режете не ту геометрию, которая была заложена в CAD-модели.
Вы режете её временно теплово-деформированную версию.

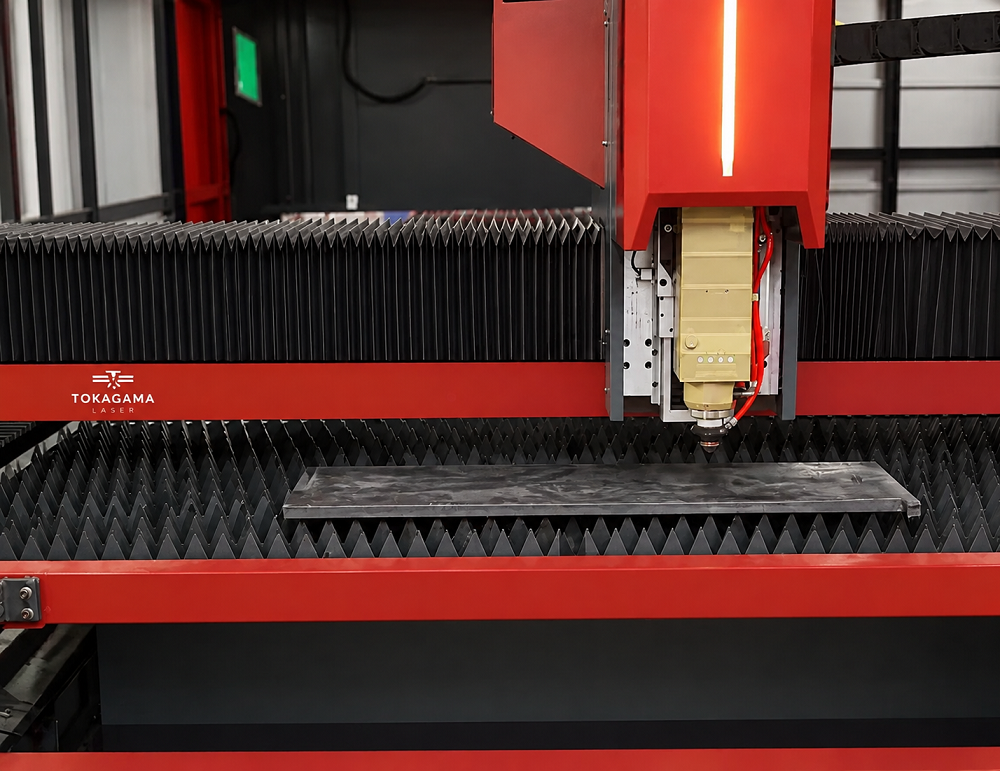

Как тепло разрушает геометрию детали

После завершения резки и выпадения детали между ламелями стола металл начинает остывать.

При охлаждении материал возвращается к своему стабильному состоянию и сжимается.

В результате:

• идеально круглые отверстия превращаются в овальные;
• межосевые расстояния уменьшаются;
• геометрия детали «уходит» после охлаждения.

Пытаясь повысить точность за счёт снижения скорости, вы фактически усиливаете термическую деформацию и выводите реальный допуск далеко за пределы ширины реза.

Настоящая точность в лазерной резке достигается не за счёт дополнительного нагрева металла, а за счёт минимизации времени теплового воздействия.

Иными словами:

точность обеспечивается не «прогревом» материала, а способностью лазера опережать распространение тепла.

Практический тест в цехе

В следующий раз, когда деталь из толстого металла не пройдёт контроль по межосевому расстоянию отверстий, не спешите сразу корректировать G-код и смещать координаты.

Сначала:

1. Проверьте журнал работы станка.
2. Посмотрите, не использовалось ли принудительное снижение скорости подачи.
3. Убедитесь, не уменьшал ли оператор скорость ниже 80% от базового технологического параметра для данного материала ради «улучшения кромки».

Если скорость была снижена — верните штатный режим резки, изготовьте новый тестовый образец и повторно измерьте межосевые расстояния.

В большинстве случаев геометрия вернётся в допуск сразу после устранения избыточного тепловложения в материал.

Проектирование с учётом теплового дрейфа: как обеспечить собираемость без погони за идеальными допусками

Невозможно «переписать кодом» законы термодинамики.

Если предыдущие разделы показали что-то особенно ясно, так это то, что цифровая обратная связь станка и классическая логика механической обработки перестают работать в мире термической резки.

Поэтому возникает главный вопрос:

как учитывать неизбежные физические отклонения ещё до того, как они сорвут всю производственную партию?

Ответ surprisingly прост:

не пытайтесь контролировать то, что физически невозможно контролировать.

Перестаньте бороться с физикой лазерной резки и начните проектировать:

• более технологичные соединения;
• осознанные компенсационные зазоры;
• реалистичные поля допусков;
• конструкции, допускающие тепловой дрейф.

Настоящая точность в производстве — это не идеальный станок, а правильно спроектированная сборка

В условиях реального производственного цеха точность заключается не в том, чтобы заставить станок работать вопреки физике процесса.

Точность заключается в проектировании таких узлов и соединений, которые способны компенсировать нестабильность процесса без потери рентабельности производства.

Грамотно спроектированная конструкция должна:

• сохранять собираемость при тепловых деформациях;
• допускать небольшие отклонения геометрии;
• не требовать постоянной ручной подгонки;
• минимизировать вероятность брака;
• сохранять стабильность даже в «плохой день» оборудования.

Именно это отличает промышленно технологичную конструкцию от модели, идеально работающей только внутри CAD-системы.

Начинайте с сертификата материала и фактической толщины, а не с рекламного каталога станка

Проектирование с учётом теплового дрейфа начинается с принятия неприятной, но важной реальности:

исходный материал активно сопротивляется вашей геометрии.

Когда инженеры рассчитывают допуски, они обычно ориентируются на номинальную толщину, указанную в чертеже. Но листовой металл — это не идеальная математическая модель.

Стандартный лист стали толщиной 10 мм вполне законно может иметь фактическую толщину 10,4 мм или 9,6 мм, и это отклонение кардинально меняет поведение лазерного луча внутри зоны реза.

Лазерный луч — это не цилиндр

Лазерный луч не является идеальным цилиндром. Его форма ближе к песочным часам.

При резке толстого металла фокальная точка располагается глубоко внутри материала. По мере того как луч сначала сужается к фокусной точке, а затем снова расширяется, верхняя и нижняя кромки реза подвергаются значительно более интенсивному тепловому воздействию, чем центральная часть реза.

Спецификация против реальности: ловушка «песочных часов»

В результате стенка реза приобретает едва заметную бочкообразную форму.

И эта проблема становится значительно серьёзнее при переходе от обычной конструкционной стали к высокоотражающим материалам, например латуни.

Почему фактическая толщина материала критически важна

Если сертификат материала показывает, что лист находится в верхнем пределе допуска по толщине, луч дольше работает в фазе расхождения после фокальной точки.

Это усиливает эрозию стенок реза.

Дополнительно пары испарённого металла, проходящие через более глубокий канал реза, начинают вызывать локальное неравномерное расширение ширины реза.

Если вы проектируете соединяемые элементы, рассчитывая на идеально прямолинейный и одинаковый рез, взятый из рекламного каталога, ваша сборка начнёт терять собираемость ещё до того, как лист будет загружен на стол станка.

Проектировать необходимо не под «идеальный цилиндрический луч», а под реальную форму луча — под «песочные часы».

Нужно ли вручную компенсировать ширину реза в CAD-модели или оставить это CAM-системе?

Как только становится понятно, что ширина реза ведёт себя как «песочные часы», возникает естественное желание взять этот процесс под прямой контроль.

Инженеры среднего уровня часто начинают вручную задавать компенсацию ширины реза непосредственно в CAD-модели:

• уменьшают отверстия;
• увеличивают наружные контуры;
• смещают траектории на половину предполагаемой ширины реза.

Это серьёзная ошибка.

Такой подход предполагает, что ширина реза является фиксированной и одинаковой по всей детали.

Но это не так.

Почему ширина реза постоянно меняется

Ширина реза сильно зависит от геометрии траектории обработки.

Когда лазер режет длинный прямолинейный участок, система выходит на максимальную скорость подачи и формирует узкий стабильный рез.

Но при входе в малый радиус или острый угол оси X и Y вынуждены замедляться.

Снижение скорости приводит к:

• увеличению времени теплового воздействия;
• локальной концентрации тепла;
• расширению ширины реза.

Если вы заранее задаёте фиксированную компенсацию 0,15 мм в CAD-модели, вы пытаетесь решить сложную криволинейную тепловую задачу простым линейным смещением.

Как двойная компенсация уничтожает сборку

Однажды мне пришлось отправить в брак партию соединяемых кронштейнов из алюминия 6061 стоимостью 2800 долларов только потому, что инженер самостоятельно прописал компенсацию ширины реза прямо в DXF-файлах — и не сообщил об этом производству.

Оператор загрузил файлы в CAM-систему станка, которая автоматически применила собственную динамическую компенсацию ширины реза с учётом:

• материала;
• толщины;
• углов;
• врезок;
• изменения скорости;
• геометрии траектории.

В результате возникла двойная компенсация:

• шипы оказались увеличены на 0,3 мм;
• пазы уменьшились на 0,3 мм.

Сборка стала невозможной.

Как правильно компенсировать ширину реза

Профессиональные производственные центры используют тщательно откалиброванные CAM-алгоритмы, которые динамически изменяют компенсацию ширины реза в реальном времени с учётом:

• типа сплава;
• толщины листа;
• локальной скорости резки;
• формы траектории;
• углов и радиусов.

Если вы размещаете заказ на стороне, передавайте поставщику номинальную CAD-геометрию без ручных компенсаций и позволяйте CAM-системе выполнять корректировку самостоятельно.

Если же резка выполняется внутри предприятия и станок не оснащён продвинутой CAM-автоматизацией, не пытайтесь «исправлять» геометрию вручную в CAD.

Правильный подход:

• выполнять реальные тестовые резы на конкретном листе;
• измерять фактическую геометрию;
• корректировать глобальные параметры компенсации непосредственно в системе управления станка.

Когда более свободная посадка становится экономически выгоднее, чем попытка добиться сверхточного реза

В определённый момент необходимо остановиться и посмотреть на сборку с точки зрения экономики производства.

Зачем требовать аэрокосмические допуски от обычного пазо-шипового соединения листового металла?

Каждый дополнительный микрон точности при термической резке означает:

• дополнительное машинное время;
• повышенный расход вспомогательного газа;
• дополнительные тестовые образцы;
• увеличение количества брака;
• рост себестоимости.

Если вы проектируете паз всего на 0,05 мм шире сопрягаемого шипа, вы фактически ставите прибыль проекта в зависимость от того, что одновременно:

• оптика лазера останется идеально стабильной;
• вспомогательный газ будет работать без малейших колебаний;
• толщина листа останется абсолютно одинаковой по всей длине материала.

Это крайне рискованная стратегия.

Допуски — это не твёрдые блоки, а постоянно изменяющаяся система

Допуски нельзя воспринимать как жёсткие кирпичи, которые можно идеально сложить друг с другом.

Они больше похожи на тающие кубики льда, непрерывно меняющие форму под воздействием:

• температуры;
• времени;
• тепловложения;
• износа оборудования;
• окружающей среды.

Поэтому вместо борьбы с физикой процесса значительно разумнее проектировать соединения с технологическим запасом.

Почему увеличенный зазор часто делает производство лучше

Если пазо-шиповое соединение проектируется с зазором около 0,5 мм:

• детали начинают свободно собираться сразу после лазерной резки;
• соединение становится менее чувствительным к тепловому дрейфу;
• влияние износа сопла резко уменьшается;
• конусность реза перестаёт критически влиять на сборку;
• уменьшается вероятность ручной подгонки.

Да, в сборочном приспособлении такое соединение может казаться «слишком свободным».

Но большинство листовых конструкций впоследствии свариваются.

Сварщик без проблем перекрывает зазор 0,5 мм за один проход MIG/MAG-сварки, одновременно выравнивая изделие в кондукторе.

Перенос точности со стадии резки на стадию сварки

Когда вы переносите требования сверхточной посадки:

• с нестабильной термической резки
• на управляемую сварочную сборку,

вы:

• устраняете проблемы собираемости;
• сокращаете время подгонки;
• резко снижаете количество брака;
• стабилизируете производство;
• сохраняете рентабельность.

Именно так проектируются действительно технологичные сварные конструкции.

Практический тест в цехе

Возьмите самую проблемную листовую сборку с пазо-шиповыми соединениями — ту, которую сборщики регулярно забивают киянкой.

Откройте CAD-модель и увеличьте ширину всех пазов на 0,4 мм.

После этого:

1. Вырежьте тестовый комплект.
2. Передайте его сварщику.
3. Спросите, увеличилось ли время сварки.

Практически всегда ответ будет отрицательным.

Зато исчезнут:

• длительная подгонка;
• шлифовка шипов;
• забивание деталей молотком;
• проблемы собираемости.
