Я храню на своём рабочем столе сломанный фрагмент V-образной матрицы. Этот фрагмент плотный, с острыми краями, и его поломки можно было полностью избежать. Три года назад этот фрагмент мне отдал стажер, руки которого всё ещё дрожали после того, как громкий удар эхом разнёсся по всему производственному цеху. Непосредственно перед этим инцидентом он успешно согнул заготовку из мягкой стали толщиной 6,35 миллиметра, приложив усилие в 20 тонн-сил. Когда в следующем производственном задании была указана плита толщиной 12,7 миллиметра, он поступил так же, как и многие неопытные операторы: он удвоил значение толщины и, следовательно, удвоил требуемое значение тоннажа. Он ввёл в систему управления значение в 40 тонн-сил, нажал ножную педаль и превратил высококачественную технологическую оснастку в хрупкие фрагменты.
Он верил в то, что занимался математическим расчётом. В действительности же он занимался простым угадыванием. И в данном виде профессиональной деятельности угадывание — это именно тот путь, который приводит к потере вашей технологической оснастки, вашего станка или ваших пальцев рук.
Ловушка «линейного масштабирования»: почему опыт и оценка «на глаз» ведут к отказу
Как миф о линейности распространяется по производственному цеху
Ловушка, как правило, начинается с полуправды. Если для гибки кронштейна длиной 610 миллиметров требуется 10 тонн-сил, то для кронштейна длиной 1220 миллиметров потребуется 20 тонн-сил. Удвоение длины удваивает требуемый тоннаж. Это правило работает стабильно. Операторы наблюдают, как эта прямолинейная математическая зависимость подтверждается каждый день, и они начинают чувствовать себя уверенно. Они начинают полагаться на интуицию. Они смотрят на кусок металла, оценивают его вес на ощупь и предполагают, что та же самая логика применима в любом случае. Гибка металла, по своей сути, представляет собой статичную борьбу между гидравлическим усилием станка и хрупкой структурой технологической оснастки. Если вам не удаётся точно рассчитать необходимое механическое преимущество, конструкция оснастки разрушается. Поэтому, когда кто-либо неделя за неделей успешно оценивает необходимые параметры по длине, ему кажется естественным полагать, что толщину можно оценивать тем же самым способом. Почему бы и нет?
Вскрытие неудачной гибки: отказ оборудования или ошибочный математический расчёт?
Когда матрица разрушается, первой реакцией обычно является возложение вины на оборудование. Оператор изучает панель управления, будучи уверенным в том, что в гидравлической системе произошёл скачок давления или что материал поступил из дефектной партии. Я слышал все возможные объяснения: станок работал с неисправностью, пластина была твёрже обычного, траверса опускалась неравномерно. Тем не менее, когда мы проверяем журналы регистрации параметров работы станка, листогибочный пресс выполнил работу именно в соответствии с введёнными командами. Отказ не был механическим; он был математическим. Оператор предположил, что таблица режимов для воздушной гибки применима к гибке в матрицу (с приложением усилия до полного прилегания), упустив из виду пятидесятипроцентный множитель усилия, который превращает стандартную операцию в локальную перегрузку. Или же он проигнорировал явление пружинения, которое создаёт значительные нелинейные пики усилия в нижней части рабочего хода траверсы. Он ввёл неверное значение, основываясь на интуиции. Как, казалось бы, разумная оценка превращается в катастрофический отказ?
Что большинство операторов предполагают о толщине — и почему это кажется логичным, пока что-то не ломается
Рассмотрим расчёт стажера. Для гибки пластины толщиной 6,35 миллиметра требовалось 20 тонн-сил. Пластина толщиной 12,7 миллиметра вдвое толще. Два умножить на двадцать равно сорок. Простота этого рассуждения кажется настолько убедительной, что подвергать его сомнению представляется ненужным. Но толщина возрастает не линейно; она возрастает с коэффициентом умножения. Когда вы удваиваете толщину стали, вы не просто сгибаете вдвое большее количество материала. Вы сталкиваетесь с совершенно иной геометрической структурой. Сопротивление изгибу не удваивается. Оно увеличивается в четыре раза. Для той пластины толщиной 12,7 миллиметра требовалось не 40 тонн-сил; требовалось 80 тонн-сил. И поскольку оператор не изменил раскрытие V-образной матрицы, чтобы учесть этот экспоненциальный рост, необходимые 80 тонн-сил оказались сконцентрированы в одной маленькой, не поддающейся деформации точке на матрице. Станок приложил давление, металл сопротивлялся пластической деформации, а технологическая оснастка поглотила удар. Что же происходит внутри этой стали, что делает математический расчёт таким безжалостным?
Фундаментальные физические законы, определяющие требования к тоннажу вашего листогибочного пресса

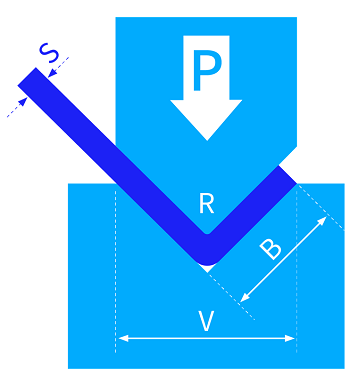

Посмотрите на универсальную формулу расчёта тоннажа, приклеенную почти к каждому листогибочному прессу в этом цеху: T = (650 × S² × L) / V. Вы уже знаете, что удвоение длины гибки (L) удваивает требуемый тоннаж. Эта линейная зависимость является простой и понятной, что является именно той причиной, по которой она усыпляет бдительность операторов. Но посмотрите внимательнее на символ «S», который представляет собой толщину материала. Этот параметр не просто умножается; он возводится в квадрат. Этот маленький показатель степени — именно та причина, по которой V-образная матрица стажера теперь лежит на моём столе в виде фрагментов. Когда вы гнёте металл, вы не просто складываете плоскую поверхность. Вы одновременно растягиваете наружные волокна и сжимаете внутренние волокна, создавая микроскопическое противодействие противоположно направленных сил. Как же эта внутренняя борьба преобразуется в значение тоннажа на экране вашего пульта управления?
Математика, стоящая за кривой: почему удвоение толщины на самом деле требуемое усилие в 4 раза больше
Если вы сгибаете заготовку из мягкой стали толщиной 6,35 миллиметра, поперечное сечение металла, оказывающее сопротивление пуансону, имеет определённый объём. Когда вы переходите к плите толщиной 12,7 миллиметра, вы не просто добавляете сверху слой толщиной 6,35 миллиметра. Вы увеличили вдвое расстояние от нейтральной оси — точного центра листа, где не происходит ни растяжения, ни сжатия — до наружных поверхностей. Чем дальше эти наружные волокна находятся от нейтральной оси, тем большее механическое сопротивление они оказывают растяжению. Поскольку сопротивление возрастает одновременно и в зонах растяжения, и в зонах сжатия, усилие, необходимое для приведения материала в состояние пластической деформации (достижения предела текучести), увеличивается в квадратичной зависимости.
Именно поэтому 20 тонн-сил для пластины толщиной 6,35 миллиметра немедленно превращаются в 80 тонн-сил для пластины толщиной 12,7 миллиметра.
Опасность заключается в том, как этот экспоненциальный скачок взаимодействует с физическими предельными характеристиками вашего станка. Паспортные значения тоннажа листогибочного пресса рассчитаны для нагрузок, распределённых равномерно по крайней мере на 60 процентов длины станины. Если вы приложите эти 80 тонн-сил усилия к кронштейну длиной 200 миллиметров только потому, что общее значение тоннажа технически не превышает максимальный предельный показатель вашего станка, вы превысите локальную грузоподъёмность траверсы. В этот момент вы не просто рискуете технологической оснасткой; вы провоцируете возникновение необратимой деформации (прогиба) станины. Если толщина определяет требуемое усилие, то что же определяет, какая часть этого усилия фактически достигнет металла?
Ширина V-образной матрицы: переменная величина механического рычага, которая может уменьшить тоннаж вдвое или удвоить его
Возьмите монтировку и попробуйте оторвать прибитую доску, нажимая на расстоянии всего 25 миллиметров от точки опоры. Вы напряжёте плечо прежде, чем гвоздь сдвинется с места. Переместите ваши руки на дальний конец рычага, и доска поддастся легким движением ваших запястий. Гибка металла следует тому же самому принципу механического преимущества (рычага), которое представлено символом «V» (раскрытие V-образной матрицы) в нашей формуле расчёта тоннажа. Пуансон создаёт нагрузку, листовой металл действует как рычаг, а два верхних плеча V-образной матрицы служат в качестве точек опоры.
Когда вы увеличиваете ширину раскрытия V-образной матрицы, вы раздвигаете точки опоры дальше друг от друга, увеличивая тем самым плечо механического рычага и значительно снижая требуемое значение тоннажа. Однако это механическое преимущество имеет серьёзную обратную сторону. Более широкая матрица увеличивает внутренний радиус гибки, изменяя тем самым окончательные размеры готовой детали. Если на чертеже для толстой плиты указан малый внутренний радиус гибки, вы вынуждены использовать более узкую V-образную матрицу. Уменьшение раскрытия матрицы лишает вас механического рычага, в результате чего требуемое значение тоннажа резко возрастает. Как же вам произвести этот расчёт, когда сам металл отказывается вести себя предсказуемо и стабильно?
Множители предела прочности при растяжении: как сильно нержавеющая сталь и алюминий меняют уравнение расчёта
Цифра «650» в нашей стандартной формуле расчёта тоннажа представляет собой универсальную константу, основанную исключительно на пределе прочности при растяжении стандартной мягкой стали, составляющем 60000 PSI (фунтов на квадратный дюйм), что соответствует приблизительно 414 мегапаскалям. Эта константа является базовым исходным уровнем, а не гарантией. Если вы замените эту мягкую сталь на нержавеющую сталь марки 304 (Type 304), предел прочности при растяжении увеличится, что потребует от вас умножить ваш базовый тоннаж на коэффициент приблизительно 1,5. Но даже этот множитель становится ловушкой, если вы предполагаете, что все нержавеющие стали ведут себя одинаково.
Нержавеющая сталь марки 201 (Type 201) подвергается наклёпу (упрочнению в процессе деформации) иначе, чем сталь марки 304, что требует существенно иного профиля усилия по мере того, как пуансон проникает глубже в полость матрицы. Если вы обращаетесь с ними как с одним и тем же материалом, внезапный скачок сопротивления в нижней части рабочего хода траверсы застанет вашу гидравлическую систему врасплох. Алюминий представляет аналогичный риск, но в противоположном направлении. Мягкий алюминий может требовать всего лишь половины тоннажа от усилия, необходимого для мягкой стали, тем не менее его зернистая структура является весьма чувствительной к растрескиванию, если его гнуть поперёк направления волокон проката с использованием неправильного соотношения размеров матрицы. Вы не можете полагаться на стандартную обобщённую таблицу для прогнозирования того, как конкретный сплав будет вести себя под давлением. Универсальная формула расчёта тоннажа — это единственный механизм, который заменяет это рискованное угадывание бескомпромиссной математикой. Но как вам объединить все эти переменные величины — толщину, ширину раскрытия матрицы, марку материала, метод гибки — в единый, практически применимый расчёт, который учитывал бы все возможные риски одновременно?
Воздушная гибка, гибка в матрицу (с приложением усилия до полного прилегания) и чеканка: почему смена методов гибки делает стандартные формулы расчёта тоннажа неприменимыми
Каждая таблица расчёта тоннажа, приклеенная к ящику для хранения технологической оснастки, предполагает использование метода воздушной гибки. При воздушной гибке пуансон вдавливает металл в V-образную матрицу только настолько, насколько это необходимо для достижения требуемого угла гибки, оставляя при этом пустое пространство под заготовкой материала. Требуемое усилие является сравнительно низким, поскольку металл контактирует с технологической оснасткой только в трёх точках: наконечник пуансона и два верхних плеча V-образной матрицы.
Однако, как только вы принимаете решение выполнить гибку в матрицу (с приложением усилия до полного прилегания заготовки к матрице) или чеканку для устранения эффекта пружинения (упругого восстановления), эти таблицы превращаются в серьёзный источник опасности.
Гибка в матрицу принудительно заставляет листовой металл полностью принять угловую форму полости матрицы, требуя от вас увеличить значение тоннажа для воздушной гибки на коэффициент до 1,5 для преодоления структурной памяти материала. Чеканка ещё более интенсивно усугубляет этот процесс. Чтобы отчеканить деталь, вы фактически вдавливаете наконечник пуансона в нейтральную ось листового металла, утоняя его в этой зоне и навсегда фиксируя заданный угол гибки. Этот процесс требует полного преодоления предела текучести материала, что, в свою очередь, требует приложения тоннажа в три-пять раз большего, чем при стандартной воздушной гибке. Если оператор вводит значения тоннажа, рассчитанные для воздушной гибки, при выполнении операции чеканки, траверса листогибочного пресса остановится (не сможет развить достаточное усилие), технологическая оснастка может треснуть, а сам станок поглотит удар, на который он не был рассчитан конструктивно. Где же мы можем получить точные численные значения, необходимые для того, чтобы избежать этой ситуации?
Универсальная формула расчета тоннажа: пошаговый метод вычисления
Вы не найдете точные цифровые значения в справочной таблице, вы вычисляете их самостоятельно. Отраслевая стандартная формула для воздушной гибки выражается следующим образом: T = (650 × t²) / V. Значение тоннажа на единицу длины (один фут, что соответствует 304,8 миллиметра) равно материальной константе (650), умноженной на квадрат толщины материала в дюймах, деленной на ширину раскрытия V-образной матрицы. Данное уравнение исключает необходимость гадания и заставляет вас учитывать физические параметры вашей технологической настройки до того, как какой-либо металл коснется нижней балки листогибочного пресса. Тем не менее, чтобы использовать эту формулу без повреждения вашей технологической оснастки, вы должны четко понимать, что представляет собой каждая переменная величина. С чего же нам начать обоснование этого расчета?
Если вы хотите углубить это понимание, особенно то, как толщина материала напрямую влияет на требуемое усилие и выбор матрицы, то данное подробное руководство по толщине гибки на листогибочном прессе раскладывает по полочкам практические взаимосвязи между толщиной, раскрытием V-образной матрицы и тоннажем. Для производственных цехов, эксплуатирующих полностью CNC-управляемые листогибочные прессы — такие как PRIMECORE, чьи гибочные системы спроектированы и испытаны для высокоточных применений, — связывание данных о толщине с реальными возможностями станка не является теоретическим упражнением; это является обязательным условием для защиты технологической оснастки, поддержания точности гибки и предотвращения перегрузочных режимов работы.
Шаг 1: Установление базовой константы для мягкой стали
Цифра «650» в числителе формулы не является произвольным множителем. Это конкретная математическая константа, полученная из величины усилия, необходимого для приведения в состояние пластической деформации (достижения предела текучести) одного фута (304,8 миллиметра) стандартной мягкой стали с пределом прочности при растяжении 60000 PSI (фунтов на квадратный дюйм), что соответствует приблизительно 414 мегапаскалям. Эта константа служит вашим базовым исходным уровнем. Каждый расчет в данном производственном цеху начинается с предположения о том, что вы выполняете гибку стандартной мягкой стали, поскольку это обеспечивает предсказуемую и стандартизированную основу для математических вычислений. Обратите внимание на то, что находится рядом с этой константой: толщина материала, возведенная в квадрат (t²). Именно это является тем экспоненциальным риском, о котором упоминалось ранее. Если вы удваиваете толщину материала, функция возведения в квадрат гарантирует, что требуемое значение тоннажа увеличивается в четыре раза. Поскольку верхняя часть уравнения возрастает настолько резко при увеличении толщины материала, ваше единственное средство контроля находится в нижней части уравнения. Как же нам управлять этим знаменателем?
Шаг 2: Применение «правила 8» для оптимального выбора V-образной матрицы
В нашей формуле знаменателем является V, ширина раскрытия V-образной матрицы. Отраслевой стандарт, известный как «правило 8», гласит, что ширина раскрытия V-образной матрицы должна быть ровно в восемь раз больше толщины материала. Если вы выполняете гибку листа толщиной 3 миллиметра, вы выбираете V-образную матрицу с раскрытием 24 миллиметра. Это соотношение 8:1 представляет собой оптимальный баланс. Оно обеспечивает достаточное механическое преимущество (рычаг), чтобы удерживать значение тоннажа в управляемом диапазоне, и в то же время полностью поддерживает материал, предотвращая растрескивание металла на радиусе гибки. Поскольку V находится в знаменателе, она имеет обратную зависимость от тоннажа: увеличение ширины раскрытия матрицы значительно снижает требуемое усилие, в то время как уменьшение этой ширины резко увеличивает требуемое усилие. Но что делать, если чертеж требует от вас отступить от этого стандарта?
Предположим, что клиент запрашивает меньший внутренний радиус гибки на партии мягкой стали калибра 10 (толщиной приблизительно 3,4 миллиметра), что требует от вас заменить вашу стандартную V-образную матрицу с раскрытием 28,58 миллиметра (1,125 дюйма) на более узкую матрицу с раскрытием 25,4 миллиметра (1 дюйм). Выполните расчет. С матрицей, имеющей раскрытие 28,58 миллиметра, требуемое значение усилия составляет 8,4 тонны-силы на фут (304,8 миллиметра) длины гибки. Уменьшение раскрытия ровно до 25,4 миллиметра увеличивает требуемое усилие до 9,6 тонны-силы на фут (304,8 миллиметра) длины гибки. Это изменение технологической оснастки всего на 3,18 миллиметра (одна восьмая дюйма) повышает вашу потребность в тоннаже на 14 процентов. Формула немедленно фиксирует эту потерю механического преимущества (штраф за уменьшение рычага), предотвращая разрушение вашего пуансона под воздействием неожиданной нагрузки. После того как механическое преимущество (рычаг) зафиксировано выбором матрицы, как вам учесть свойства фактического материала, который лежит на матрице?
Шаг 3: Применение материальных множителей для определения тоннажа на единицу длины
Базовая формула предполагает, что вы выполняете гибку мягкой стали, но как только вы используете другой сплав, константа 650 становится неприменимой. Вы должны использовать материальный множитель (коэффициент материала) для корректировки вашего базового значения тоннажа на единицу длины (один фут, что соответствует 304,8 миллиметра). Для нержавеющей стали марки 304 (Type 304) умножьте итоговое значение на коэффициент 1,5, чтобы учесть её более высокий предел прочности при растяжении и склонность к упрочнению в процессе деформации (наклёпу). Для мягкого алюминия умножьте на коэффициент 0,5. Данные множители являются оценочными значениями и предполагают, что вы точно знаете марку используемого материала. На практике производственные цеха часто получают смешанные партии материала или материалы с заменой марок. Если вы примените множитель 1,5, предполагая использование стандартной нержавеющей стали марки 304, но лист на самом деле изготовлен из более жёсткого авиационного сплава, ваше расчетное значение тоннажа будет опасно занижено. Вы должны подтвердить точную марку материала перед применением множителя. После определения истинного значения тоннажа на единицу длины, что происходит, когда вы масштабируете это значение на полную длину детали?
Шаг 4: Умножение на длину гибки и добавление запаса прочности
Возьмите рассчитанное значение тоннажа на единицу длины (на фут, 304,8 миллиметра) и умножьте его на общую длину гибки. Если для мягкой стали калибра 10 (толщиной приблизительно 3,4 миллиметра) требуется 9,6 тонны-силы на фут (304,8 миллиметра) длины гибки при использовании матрицы с раскрытием 25,4 миллиметра (1 дюйм), а деталь имеет длину 2286 миллиметров (90 дюймов, что составляет 7,5 фута), умножьте 9,6 на 7,5, чтобы получить 72 тонны-силы общего требуемого усилия. Это не является окончательной цифрой. Вы должны добавить запас прочности не менее 20 процентов. Данный запас не является опциональным; это обязательная математическая корректировка. Стандартные формулы для воздушной гибки не учитывают явление пружинения (упругого восстановления), а также не прогнозируют нелинейные пики усилия, которые возникают в нижней части рабочего хода траверсы, когда материал сопротивляется принятию своей окончательной формы. Добавление запаса прочности компенсирует эти ограничения, доводя окончательный расчет до приблизительно 86 тонн-сил. Теперь вы знаете общее требуемое усилие. Но что происходит, когда все 86 тонн-сил концентрируются в одной узкой точке на станине станка — концентрации усилия, способной сломать пуансон на листогибочном прессе с номинальным усилием 200 тонн-сил?
Пределы сосредоточенных нагрузок: когда листогибочный пресс имеет достаточную мощность, а технологическая оснастка — нет
Рассмотрите гибку стального кронштейна шириной 101,6 миллиметра (4 дюйма) и толщиной 12,7 миллиметра (половина дюйма) на листогибочном прессе усилием 200 тонн-сил. Расчет показывает, что требуется общее усилие около 50 тонн-сил. Станок имеет 150 тонн-сил доступной дополнительной мощности сверх этого значения. Вы нажимаете на ножную педаль. Вместо чистой гибки по всему цеху разносится резкий треск — пуансон из закаленной стали раскалывается на две части. Тоннаж — это не просто общее суммарное значение; это также вопрос распределения усилия. Листогибочный пресс обладал достаточной мощностью, но технологическая оснастка — нет. Каким образом короткий отрезок металла может преодолеть сопротивление гораздо более мощного станка?

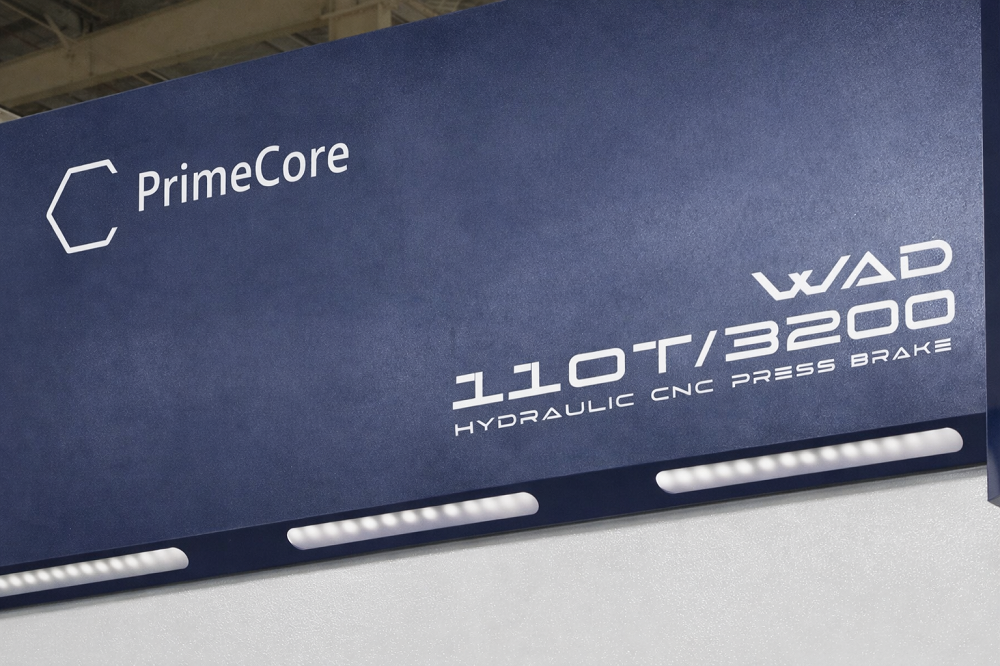

Учитывая, что продуктовый портфель бренда PRIMECORE на 100 процентов основан на системах числового программного управления и охватывает высокотехнологичные сценарии применения в области лазерной резки, гибки, обработки канавок (биговки) и резки листовых ножницами, для команд, оценивающих практические варианты в данном контексте, следующим логическим шагом является рассмотрение крупногабаритного листогибочного пресса (Large Press Brake).
Предел «тонн-сил на единицу длины»: почему короткие толстые детали ломают пуансоны на 200-тонных прессах
Каталоги технологической оснастки указывают максимальную допустимую нагрузку для каждого пуансона и каждой матрицы, обычно составляющую от 4 до 12 тонн-сил на дюйм (что соответствует от 1,57 до 4,72 тонны-силы на миллиметр) для стандартных профилей. Как было отмечено ранее, длина гибки определяет линейное изменение тоннажа, в то время как толщина материала определяет экспоненциальное изменение тоннажа. Удвоение длины гибки удваивает требуемое усилие. Однако в случае короткой толстой детали очень высокий экспоненциальный спрос на усилие концентрируется на очень маленькой линейной площади. Пятьдесят тонн-сил, распределённых по листу длиной 3048 миллиметров (10 футов), дают умеренное значение в 5 тонн-сил на фут (304,8 миллиметра). Пятьдесят тонн-сил, сконцентрированных на кронштейне шириной 101,6 миллиметра (4 дюйма), дают значение 12,5 тонны-силы на дюйм (25,4 миллиметра), что приблизительно составляет 4,92 тонны-силы на миллиметр. Вы превысили структурный предел прочности пуансона в два раза.
Станку нет до этого дела.
Его гидравлическая система охотно передаст все 50 тонн-сил в это узкое место шириной 101,6 миллиметра до тех пор, пока закалённая сталь не разрушится. Операторы иногда пытаются обойти эту проблему, выбирая более узкую V-образную матрицу для достижения меньшего радиуса гибки на короткой детали. Таблицы для воздушной гибки показывают, что значение тоннажа на единицу длины уменьшается с увеличением раскрытия V-образной матрицы, следовательно, уменьшение раскрытия матрицы ещё больше увеличивает локальное значение тоннажа. У вас может быть листогибочный пресс усилием 200 тонн-сил, но если ваш пуансон рассчитан на максимальную нагрузку 8 тонн-сил на дюйм (25,4 миллиметра), то ваша реальная допустимая мощность для детали шириной 101,6 миллиметра составляет строго 32 тонны-силы. Если технологическая оснастка имеет предел прочности, не имеет ли сам станок сопоставимого порога, после достижения которого он получает необратимые повреждения?
Предел в 80 процентов: почему максимальный паспортный тоннаж вашего станка является границей, а не целевым значением
Листогибочный пресс усилием 200 тонн-сил не предназначен для непрерывной работы при нагрузке 200 тонн-сил. Это максимальное паспортное значение аналогично красной зоне на тахометре, а не нормальной крейсерской скорости. Работа на 100 процентах мощности создаёт повышенную нагрузку на гидравлические уплотнения, вызывает перегрев масла и ускоряет износ направляющих траверсы. Отраслевой нормой является поддержание ежедневных операций на уровне 80 процентов или ниже от максимального паспортного тоннажа станка. Станки, эксплуатируемые с этим встроенным запасом по тоннажу, завершают рабочие циклы быстрее и подвергаются значительно меньшему износу по сравнению с теми, которые регулярно эксплуатируются в режиме, близком к их максимальному пределу. Именно здесь полностью управляемая платформа с числовым программным управлением, такая как листогибочный пресс с ЧПУ от компании PRIMECORE, становится практическим средством защиты, используя программируемое управление ходом траверсы, повторяемое позиционирование и встроенную автоматизацию для расчёта и поддержания стабильного тоннажа в безопасных эксплуатационных пределах, а не полагаясь исключительно на ощущения оператора.
Этот 80-процентный предел функционирует как механический амортизатор. Он поглощает неожиданные пики усилия, которые возникают, когда партия стали оказывается немного толще, чем указано в сертификате завода-продавца, или когда материал подвергается наклёпу (упрочнению в процессе деформации) в нижней части рабочего хода траверсы. Удержание нагрузки ниже этого 80-процентного порога необходимо не только для избежания катастрофического разрушения; это также способствует обеспечению надёжной работы станка на протяжении 20-летнего срока службы. Но что происходит, когда вы берёте эту безопасную расчётную нагрузку и перемещаете её от центра станка к краю?
Внецентренная гибка: эффективная мощность, которую вы теряете при работе на краю станины
Операторы часто настраивают несколько инструментальных станций по всей длине станины для обработки сложных деталей за одну установку, размещая тяжёлые гибы на крайнем левом или крайнем правом участке. Листогибочные прессы сконструированы таким образом, чтобы выдавать свой паспортный тоннаж симметрично: гидравлические цилиндры с обеих сторон прикладывают равное усилие к центрированной нагрузке. Когда тяжёлая гибка располагается на крайнем краю станины, один цилиндр вынужден выполнять большую часть работы. При этом не только снижается эффективная мощность, но и возникает опасный механический дисбаланс.
Учитывая, что продуктовый портфель бренда PRIMECORE на 100 процентов основан на системах числового программного управления и охватывает высокотехнологичные сценарии применения в области лазерной резки, гибки, обработки канавок (биговки) и резки листовых ножницами, для команд, оценивающих практические варианты в данном контексте, следующим логическим шагом является рассмотрение тандемного листогибочного пресса (Tandem Press Brake).
Если вы попытаетесь приложить усилие в 80 тонн-сил на крайнем правом краю 100-тонного листогибочного пресса, правый цилиндр достигнет своего предела, в то время как левый цилиндр, по сути, будет давить в пустоту. Эффективная мощность станка резко снижается по мере того, как вы перемещаете нагрузку от центра к краю. Листогибочный пресс, рассчитанный на 100 тонн-сил в центре станины, может безопасно обеспечить только 40 тонн-сил на внешних краях до того, как сработают предохранительные клапаны или направляющие начнут заклинивать. Когда одна сторона станка несёт тяжёлую нагрузку, а другая сторона не несёт никакой нагрузки, возникающий в результате дисбаланс приводит к деформации станины. Именно поэтому справочные таблицы, к которым вы обращаетесь, должны интерпретироваться с учётом этих физических ограничений, а не просто использоваться некритически.
Прогиб и система компенсации прогиба: как неравномерные нагрузки со временем постепенно деформируют раму вашего станка
Станины листогибочных прессов изготавливаются из массивных стальных плит, однако при достаточном давлении сталь может гнуться подобно резине. Когда прикладывается тяжёлая сосредоточенная нагрузка — особенно при внецентренном приложении — траверса и станина расходятся дугой в средней части. Этот эффект известен как прогиб. Оператор видит угол гибки, который является точным по краям, но недостаточным в центре. Распространённой ошибкой новичков является повышение общего тоннажа, чтобы «силой» продавить центр вниз. Увеличение общего тоннажа для исправления неравномерных гибов не устраняет прогиб, а лишь усиливает его, преобразуя избыточную мощность в ещё большее искажение рамы.
Добавление большей мощности к неравномерному изгибу не исправляет угол; оно просто направляет дополнительное усилие в технологическую оснастку по краям. Для решения этой проблемы современные листогибочные прессы используют системы компенсации прогиба — механические клинья в станине, которые приподнимают центр станины, чтобы компенсировать изгиб траверсы. Однако система компенсации прогиба может компенсировать только симметричный прогиб. Если станок многократно подвергается воздействию тяжёлых внецентренных нагрузок, рама будет необратимо деформироваться, превращая высокоточный инструмент в металлолом. Если точный расчёт и физические пределы определяют выживаемость в производственном цеху, как нам преобразовать эти жёсткие ограничения в справочные таблицы, с которыми операторы работают каждый день?
Чтение таблиц тоннажа без подверженности ошибке «идеального сценария»
Посмотрите на выцветшую, замасленную таблицу расчёта тоннажа, приклеенную сбоку к вашему листогибочному прессу. Каждый оператор обращается с этим листом как со священным текстом. Он проводит пальцем вниз по столбцу толщины материала, затем поперёк к столбцу ширины раскрытия V-образной матрицы и считывает значение тоннажа на единицу длины (на фут, что соответствует 304,8 миллиметра) так, как если бы это была абсолютная гарантия. Это не так. Таблица представляет собой моментальный снимок лабораторных испытаний. Она предполагает идеальные условия: мягкую сталь с точным значением предела прочности при растяжении, указанным в сертификате завода-изготовителя, идеально распределённую нагрузку и технологическую оснастку, геометрические параметры которой соответствуют расчётным значениям с точностью до тысячных долей дюйма (сотых долей миллиметра). В производственном цеху условия являются менее контролируемыми. Материалы подвергаются упрочнению. Технологическая оснастка изнашивается. Гибка металла — это статичная схватка между гидравлическим усилием станка и хрупкой структурой технологической оснастки: если механическое преимущество (рычаг) не рассчитано точно, структура оснастки разрушается. Итак, как вам интерпретировать таблицу, созданную для идеального мира, работая в неидеальном?
Почему таблицы являются моментальными снимками идеальных условий, а не универсальными истинами
Стандартные таблицы усилия для воздушной гибки основаны на базовой мягкой стали. Они предоставляют фиксированное оценочное значение, переходя от одного стандартного размера раскрытия V-образной матрицы к следующему и представляя аккуратное значение «тонн-сил на единицу длины». Такая структура создаёт вводящее в заблуждение впечатление. Она предполагает, что тоннаж ведёт себя линейно по отношению ко всем переменным величинам только потому, что он линейно масштабируется с изменением длины гибки. В реальности толщина материала увеличивает требования к усилию экспоненциально. Таблица не предупреждает вас о том, что приложение усилия к немного более толстому листу с использованием той же самой матрицы приведёт к росту требуемого усилия экспоненциально, а не пропорционально.
Таблица также упускает из виду металлургическую реальность вашего материала. Если вы заменяете мягкую сталь калибра 10 (толщиной приблизительно 3,4 миллиметра) на нержавеющую сталь марки 304, базовое значение в таблице становится немедленно устаревшим. Вы должны применить множитель 1,5 к требуемому усилию только для того, чтобы придать форму новому сплаву. Забыв об этом множителе, вы направите резкий скачок неожиданного давления в наконечник пуансона. Что вы делаете, когда таблица предписывает конкретную настройку (конкретную оснастку), но в вашей инструментальной кладовой её нет в наличии?
Что происходит, когда ваша доступная V-образная матрица не идеально соответствует рекомендации таблицы
Таблица может показывать, что для гибки мягкой стали калибра 10 (толщиной приблизительно 3,4 миллиметра) длиной 2286 миллиметров (90 дюймов) требуется усилие в 72 тонны-силы при использовании V-образной матрицы с раскрытием 28,58 миллиметра (1,125 дюйма). Вы проверяете стеллаж с оснасткой и обнаруживаете, что матрица с раскрытием 28,58 миллиметра отсутствует. Под рукой имеется только V-образная матрица с раскрытием 25,4 миллиметра (1 дюйм). Невнимательный оператор может пожать плечами, установить матрицу с раскрытием 25,4 миллиметра и предположить, что станок скомпенсирует это изменение.
Именно таким образом происходит разрушение технологической оснастки.
Уменьшение раскрытия V-образной матрицы значительно увеличивает требуемое усилие, поскольку оно уменьшает ваше механическое преимущество (рычаг). Требование в 72 тонны-силы при раскрытии 28,58 миллиметра резко возрастает, когда усилие концентрируется на раскрытии 25,4 миллиметра. Если вы не остановитесь и не пересчитаете точное увеличение тоннажа, вы будете работать без достоверных данных. Вы можете внезапно превысить максимальную локальную нагрузочную способность этой конкретной матрицы с раскрытием 25,4 миллиметра, превратив обычную гибку в опасность разлёта осколков. Когда расчёты показывают, что ваша доступная технологическая оснастка не может безопасно выдержать требуемое усилие, как вам изготовить деталь, не повреждая станок?
Компромисс внутреннего радиуса: когда пожертвовать спецификацией детали для защиты станка
Вы переходите к следующему размеру матрицы. Если матрица с раскрытием 25,4 миллиметра треснет под локальным давлением, вы переключаетесь на матрицу с раскрытием 38,1 миллиметра (1,5 дюйма). Расширение раскрытия V-образной матрицы восстанавливает механическое преимущество (рычаг) и снижает требуемое значение тоннажа обратно в безопасный рабочий диапазон.
Но физика всегда требует компромисса.
При воздушной гибке внутренний радиус готовой детали определяется почти исключительно шириной раскрытия V-образной матрицы, а не наконечником пуансона. Более широкая матрица создаёт больший внутренний радиус. Перейдя на матрицу с раскрытием 38,1 миллиметра для защиты вашей технологической оснастки, вы изменили окончательные размеры детали. Это и есть основной компромисс в производственном цеху. Вы должны выбрать между сохранением малого радиуса гибки с риском разрушения матрицы или увеличением радиуса для защиты станка с соответствующим пересчётом ваших поправок на плоскую развёртку (вычетов на гибку). Опытный оператор понимает, что с немного увеличенным радиусом можно работать, в то время как треснувшая станина листогибочного пресса — это необратимое повреждение. Как вам обеспечить эти расчётные компромиссы до того, как вы нажмёте на ножную педаль?
Надёжная процедура настройки: спроектировать каждый гиб инженерно
Именно здесь стажер потерпел неудачу. Он рассчитал тоннаж, но никогда не включил компромиссное решение в плоскую развёртку. Он не проверил величину сосредоточенной нагрузки на единицу длины. Он не создал цеховой справочный журнал. Он нажал на ножную педаль и положился на угадывание. Когда вы расширяете V-образную матрицу для защиты технологической оснастки, вы принимаете увеличенный внутренний радиус гибки. Затем вы должны включить этот компромисс в плоскую развёртку до того, как лазер вырежет заготовку. Если вы изменили матрицу, ваш К-фактор (коэффициент положения нейтрального слоя) сместился, ваш припуск на гибку изменился, и ваша поправка (вычет на гибку) должна быть пересчитана с самого начала. Вы не выполняете эту корректировку приблизительно на пульте управления станком. Вы вычисляете точную поправку на основе нового внутреннего радиуса, обновляете файл CAD (системы автоматизированного проектирования) и проверяете расчёты.
Гибка металла — это контролируемая схватка между гидравлическим усилием станка и хрупкой структурой технологической оснастки: если вы не рассчитаете механическое преимущество (рычаг) точно, структура оснастки разрушится.
Вы разработали компромиссное решение на бумаге, но как вам подтвердить, что станок может выдержать его физическую реализацию?
Абсолютно последний расчёт, который вы должны выполнить перед нажатием на ножную педаль
Каждый неопытный оператор попадает в ловушку линейной зависимости от длины. Они понимают, что тоннаж линейно масштабируется с изменением длины гибки: удвойте длину, удвойте тоннаж. Из-за этого они предполагают, что короткая гибка автоматически является безопасной. Я видел операторов, которые помещали отрезок толстой пластины длиной 152,4 миллиметра (6 дюймов) в листогибочный пресс усилием 100 тонн-сил, полагая, что у станка достаточно мощности. Они правы в отношении общей мощности, но неправы в отношении концентрации усилия. Паспортные значения тоннажа листогибочного пресса применимы только к нагрузкам, распределённым равномерно по крайней мере на 60 процентов длины станины. Когда вы прикладываете усилие в 80 тонн-сил к участку длиной 152,4 миллиметра, вы превышаете локальные пределы нагрузки траверсы и технологической оснастки. Станина прогибается. Матрица разрушается. Вашим окончательным расчётом является не просто общее значение тоннажа; это значение тоннажа на единицу длины, измеренное относительно максимальной допустимой нагрузки, выгравированной на вашем конкретном пуансоне и матрице.
Вы также должны учесть невидимый пик усилия, вызванный явлением пружинения (упругого восстановления). Стандартные формулы не включают компенсацию на пружинение, однако приложение усилия для достижения угла, превышающего 90 градусов (с учётом пружинения), создаёт нелинейный скачок усилия по мере того, как внутренний радиус гибки уменьшается (затягивается). Если вы уже работаете на пределе локальной нагрузочной способности вашей технологической оснастки, этот скачок от пружинения становится тем ударом, который разрушает сталь. Как вы можете учесть эти специфические для материала пики усилия, не прибегая к угадыванию?
Создание собственного цехового справочника, основанного на реальных проверенных заданиях
Вы перестаёте полагаться на стандартную обобщённую таблицу, приклеенную к станку, и начинаете собирать свои собственные данные. Заводская таблица для воздушной гибки может утверждать, что для мягкой стали калибра 10 (толщиной приблизительно 3,4 миллиметра) в V-образной матрице с раскрытием 28,58 миллиметра требуется 9,6 тонны-силы на фут (304,8 миллиметра) длины гибки. Но что происходит, когда отдел снабжения заменяет вашу стандартную нержавеющую сталь марки 304 на марку 201? Различные сплавы внутри одного семейства могут изменить требуемое усилие до 50 процентов из-за различий в пределе текучести и поведении при упрочнении в процессе деформации (наклёпе). Стандартные обобщённые таблицы оставляют вас в неопределённости с этими сплавами, превращая рассчитанную 72-тонную гибку в разрушающую станок нагрузку в 108 тонн-сил.
Вам необходим специальный цеховой журнал. Каждый раз, когда вы выполняете гибку заготовки из нового сплава, с новой толщиной или проводите испытания на пружинение при гибке с малым радиусом, записывайте фактическое значение тоннажа, которое потребляет станок, точную использованную технологическую оснастку и измеренное значение внутреннего радиуса гибки. Создайте живую матрицу поправочных коэффициентов (множителей), основанную на металле, который фактически находится на ваших стеллажах, а не на идеализированной стали, используемой в лабораторных условиях. Когда новый оператор подходит к листогибочному прессу с незнакомым заданием, что предотвращает катастрофический отказ?
Переход от угадывания к предсказуемому изготовлению без повреждений
Разница заключается в установленном порядке действий (процедуре). Вы больше не смотрите на лист металла и не оцениваете необходимый тоннаж на основе того, насколько тяжёлым он кажется на ощупь. Вы измеряете толщину материала, выбираете V-образную матрицу, которая удерживает значение тоннажа в пределах локальных нагрузочных способностей технологической оснастки, и пересчитываете плоскую развёртку заготовки в соответствии с получающимся в результате внутренним радиусом гибки. Вы обращаетесь к специальному справочному журналу вашего цеха за точным значением поправочного коэффициента для конкретного сплава и подтверждаете, что значение сосредоточенного тоннажа на единицу длины не вызовет деформацию траверсы. Только после того, как расчёты подтвердят, что настройка является безопасной, вы кладёте свои руки на металл и ставите ногу на педаль управления. Это действие обозначает границу между оператором станка и профессионалом-изготовителем (технологом). Оператор нажимает на педаль и надеется, что станок выдержит нагрузку. Технолог же проектирует гибку, зная точный физический результат ещё до того, как гидравлическая система придёт в движение.
С другой стороны, использование станка с избыточным тоннажем может повредить технологическую оснастку, вызвать преждевременный износ или поломку матриц, а также потенциально привести к перегрузке станины станка и гидравлической системы. Использование формул и инструментов, рассмотренных в данной статье, может помочь вам принять обоснованное решение и выбрать листогибочный пресс, который соответствует вашим потребностям.
