TIG-сварка с эффектом «рыбьей чешуи»: как получить ровный и эстетичный шов

1. Общая характеристика TIG-сварки и требования к внешнему виду шва

Аргонодуговая сварка неплавящимся вольфрамовым электродом (TIG) относится к высококачественным методам соединения металлов. Одним из критериев профессионального мастерства сварщика является получение ровного, равномерного шва с характерной чешуйчатой структурой (так называемая «рыбья чешуя»). Такая форма поверхности свидетельствует о стабильности процесса, правильном выборе режимов и хорошей технике ведения сварочной ванны. Для достижения эстетичного и одновременно качественного шва необходимо учитывать ряд взаимосвязанных параметров: способ поджига дуги, сварочный ток, скорость перемещения, расход защитного газа, технику подачи присадочной проволоки и пространственное положение горелки.

2. Поджиг сварочной дуги

В аргонодуговой сварке применяются два основных метода поджига дуги:

• Контактный поджиг (касанием вольфрамового электрода поверхности изделия). Этот метод прост, но может приводить к загрязнению электрода частицами основного металла и образованию дефектов в начальной точке шва.

• Бесконтактный поджиг – осуществляется с помощью высокочастотного осциллятора (ВЧ-генератора) или импульсного генератора высокого напряжения, который создаёт искровой разряд, ионизирующий аргон и зажигающий дугу без касания. Этот способ исключает загрязнение электрода и рекомендуется для ответственных работ, особенно при сварке нержавеющей стали, титана и алюминия.

Важное правило: поджиг дуги следует выполнять не на основном сварном шве, а на отдельной площадке (например, на технологическом выступе или присадочном прутке). Зажигание дуги непосредственно в разделке кромок может привести к образованию кратера, микропор или непровара в начальной зоне шва.

3. Контроль основных параметров сварки

3.1. Сварочный ток

Сила тока является наиболее значимым параметром, определяющим тепловложение. Оптимальное значение тока подбирается в зависимости от:

• типа и толщины свариваемого материала;

• диаметра и заточки вольфрамового электрода;

• пространственного положения сварки;

• наличия или отсутствия присадочной проволоки.

Последствия ошибок:

Отклонение	Проявления	Влияние на шов
Ток слишком высок	Перегрев сварочной ванны, излишняя текучесть, свечение большого диаметра	Прожоги, подрезы кромок, широкая и нестабильная чешуя, возможное выгорание легирующих элементов
Ток слишком низок	Вялая ванна, тугоплавкость, плохое растекание	Непровар, узкий высокий валик, отсутствие сплавления с кромками, невыраженная чешуйчатость

Ориентировочный пример: для алюминиевого сплава толщиной 3 мм рекомендуемый диапазон тока составляет 80–120 Ампер (с учётом использования переменного тока AC-TIG).

3.2. Скорость перемещения горелки

Скорость сварки должна быть умеренной и постоянной. Она определяется экспериментально под конкретный стык.

• Слишком высокая скорость: шов становится узким, валик – низким, чешуя – редкой или отсутствует; возможен непровар из-за недостаточного прогрева кромок.

• Слишком низкая скорость: происходит перегрев, металл шва накапливается избыточно, валик становится высоким и широким, чешуя – грубой, возможны подрезы и прожоги (особенно на тонком металле).

Ориентировочный пример: для сварки стальной трубы толщиной стенки 10 мм (корневой шов) оптимальная скорость составляет 8–12 сантиметров в минуту.

3.3. Расход защитного газа (аргона)

Аргон подаётся для защиты расплавленной сварочной ванны и нагретого вольфрамового электрода от контакта с кислородом, азотом и водородом воздуха.

• Недостаточный расход газа: вызывает подсос воздуха, что приводит к пористости, окислению поверхности шва (цвета побежалости, тёмный налёт), снижению коррозионной стойкости.

• Чрезмерный расход: создаёт турбулентность, захватывает воздух в зону сварки, снижает эффективность защиты и увеличивает расход газа без улучшения качества.

Рекомендации: типовой расход аргона для TIG-сварки в помещении – 6–10 литров в минуту. При работе на сквозняке или на открытом воздухе следует применять защитные экраны и увеличивать расход до 12–15 литров в минуту, либо использовать специальные газовые линзы для ламинарного потока.

4. Техника подачи присадочной проволоки

В ручной TIG-сварке различают два основных метода подачи присадочной проволоки:

1. Непрерывная подача. Проволока равномерно и плавно вводится в переднюю часть сварочной ванны. Скорость подачи должна быть синхронизирована со скоростью перемещения горелки. Применяется при зазорах между кромками 2–4 мм и для формирования заполняющих слоёв.

2. Импульсная (прерывистая) подача. Проволока подаётся короткими дозированными движениями: сварщик касается ею жидкой ванны, затем отводит. Используется при малых зазорах (0–1,5 мм) для точного дозирования металла и получения выразительной чешуи («рыбья чешуя»). Каждый «тычок» формирует один чешуйчатый элемент.

Общее правило: проволока должна подаваться в переднюю часть сварочной ванны (под дугу), чтобы она успела полностью расплавиться и перемешаться с основным металлом, а не налипать сверху. Угол подачи проволоки относительно оси шва – около 10–15 градусов.

5. Пространственное положение горелки и проволоки

Качество чешуйчатого шва сильно зависит от правильной ориентации горелки.

5.1. Нижнее положение (PA)

• Угол наклона горелки к вертикали: 70–80 градусов (небольшой наклон вперёд).

• Угол подачи проволоки к поверхности: 10–15 градусов.

• Проволока вводится с противоположной стороны относительно направления сварки.

5.2. Вертикальное положение (PF – на подъём, PG – на спуск)

• Сварка снизу вверх (PF): угол наклона горелки – 60–70 градусов. Такой режим обеспечивает лучший контроль над стекающей ванной.

• Сварка сверху вниз (PG): угол горелки – 80–90 градусов (почти перпендикулярно). Этот способ быстрее, но требует высокой стабильности дуги.

5.3. Потолочное положение (PE)

Одно из самых сложных. Требует минимального тока, короткой дуги и быстрой скорости перемещения. Присадочная проволока подаётся под острым углом, почти параллельно поверхности, чтобы сила поверхностного натяжения удерживала капли.

6. Влияние устойчивости и комфорта сварщика

Поза сварщика должна быть устойчивой и обеспечивать плавные, контролируемые движения. Необходимо иметь возможность:

• опереться рукой на неподвижную опору (для снижения дрожания);

• свободно вращать запястье при работе по окружности трубы;

• наблюдать за сварочной ванной без перенапряжения зрения (использовать маску с автоматическим затемнением).

Некомфортная поза ведёт к нестабильности дуги, рывкам, неравномерной подаче проволоки и, как следствие, к некрасивой чешуе или дефектам.

7. Автоматизация процесса для получения стабильной чешуи

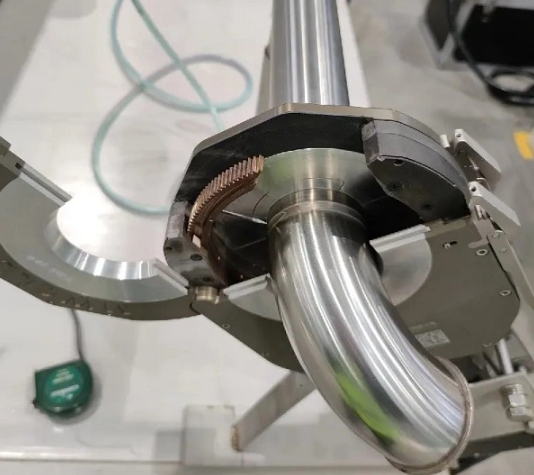

Ручная TIG-сварка требует высокой квалификации и физической выносливости. Для серийного производства, а также для сварки труб малого диаметра в труднодоступных местах, всё чаще применяются автоматические орбитальные сварочные головки закрытого типа, например, серия ATTA CWH. Данное оборудование позволяет стандартизировать процесс и получать стабильно красивую чешую без разброса параметров.

Технические преимущества головок ATTA CWH:

Характеристика	Описание
Герметичная (закрытая) конструкция	Полностью изолирует зону сварки от внешних воздушных потоков, обеспечивая стабильную газовую защиту даже при сквозняках и на открытых площадках.
Стабильная траектория движения	Горелка перемещается по жёсткой круговой направляющей, что исключает боковые биения и колебания расстояния до изделия, характерные для ручной сварки.
Цифровое управление параметрами	Автоматическая стабилизация сварочного тока, напряжения и скорости вращения, предустановленные экспертные режимы для различных диаметров и толщин труб.
Компактность и малый вес	Миниатюрный зажимной механизм позволяет работать в стеснённых условиях (между трубными пучками, вблизи стенок).
Простота освоения	Оператору не требуется многолетнего опыта – достаточно ввести параметры трубы, и система подбирает оптимальный режим.
Умное программное управление	Снижение влияния человеческого фактора, возможность стандартизации сварочных операций в массовом производстве, повышение экономической эффективности.

Результат применения автоматических головок: шов получается идеально ровным, с равномерной мелкой чешуёй (или заданным рисунком), без пор, подрезов и окисления. Требования к квалификации персонала снижаются, производительность растёт, а управление производственным процессом становится более прозрачным (возможность сохранения и повторного использования программ).

8. Заключение

Формирование эстетичного сварного шва с чешуйчатой структурой («рыбья чешуя») при TIG-сварке требует соблюдения комплекса условий:

• бесконтактный поджиг дуги;

• точный выбор сварочного тока, скорости и расхода аргона;

• правильная техника подачи присадочной проволоки (непрерывная или импульсная);

• устойчивая поза и корректные углы наклона горелки и проволоки в различных пространственных положениях.

Для массового и ответственного производства, где необходима высокая повторяемость и минимизация брака, эффективным решением является применение автоматических орбитальных сварочных головок закрытого типа (например, ATTA CWH). Такое оборудование обеспечивает стабильное качество шва, снижает зависимость от квалификации персонала и позволяет получать красивую, равномерную чешую даже при сварке тонкостенных труб из нержавеющей стали в труднодоступных местах.
