Магнитные сверлильные станки PROMOTECH серии T: один станок для сверления и нарезания резьбы

Магнитные сверлильные станки серии T: один станок для сверления и нарезания резьбы

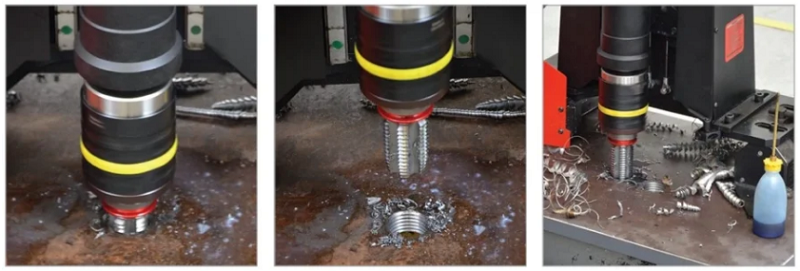

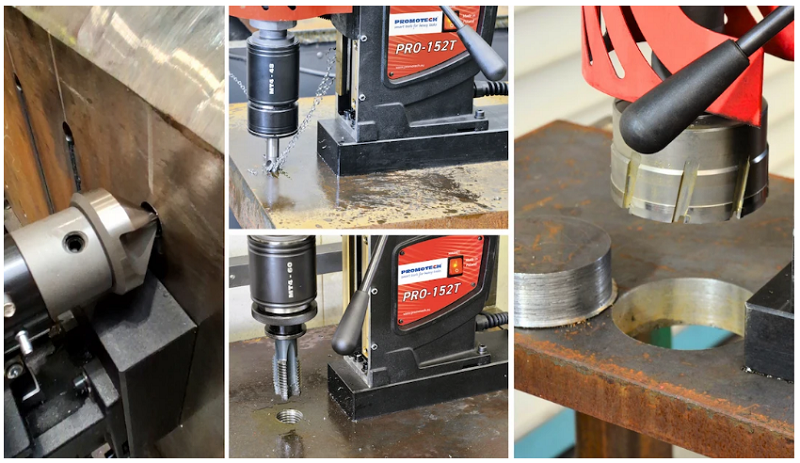

Сверление и нарезание резьбы в рамках одного технологического процесса

Магнитные сверлильные станки PROMOTECH серии T включают модели PRO-52T, PRO-72T, PRO-122T, PRO-122T SB (с поворотным основанием) и PRO-152T. Оснащённые режимами работы с прямым и реверсивным вращением, эти станки позволяют выполнять кольцевое сверление, сверление спиральными свёрлами, зенкование, а также нарезание резьбы как в сквозных, так и в глухих отверстиях.

Двигатель с регулируемой частотой вращения обеспечивает непрерывную настройку скорости в зависимости от диаметра отверстия, марки обрабатываемого материала и типа инструмента, гарантируя оптимальные параметры резания для каждой операции.

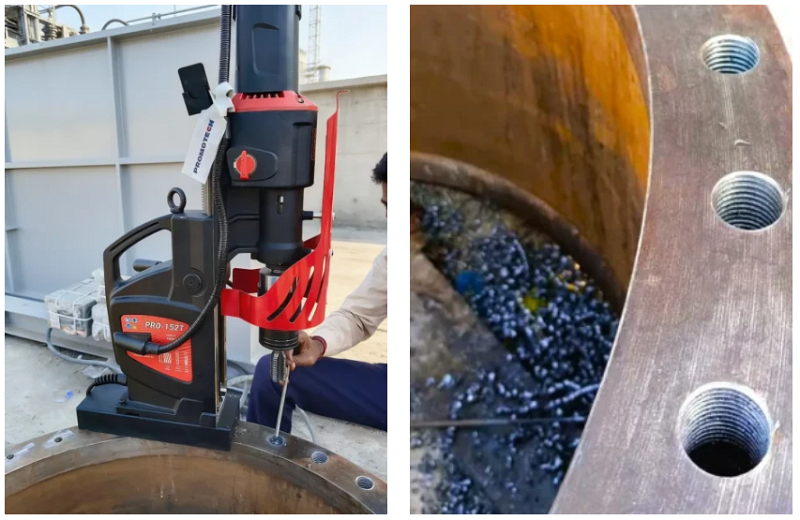

Возможность сверления и нарезания резьбы непосредственно на монтажной площадке позволяет операторам выполнять задачи быстрее, без необходимости транспортировки компонентов к стационарным станкам или использования дополнительных инструментов. Кроме того, исключение необходимости перепозиционирования между операциями значительно снижает риск несоосности отверстия и резьбы. Это особенно важно в стальном строительстве, энергетике, судостроении, тяжёлой промышленности и инфраструктурных проектах, где крупногабаритные компоненты сложно перемещать, а точность должна сохраняться в полевых условиях.

Преимущества в эксплуатации очевидны: меньше оборудования, более быстрая наладка, более надёжные и стабильные результаты, а также повышение эффективности производственного процесса.

Пневматические магнитные сверлильные станки

Для выполнения специализированных задач на строительных площадках и промышленных объектах, где использование электрического оборудования ограничено по соображениям безопасности, компания PROMOTECH также предлагает модель PRO-200A ATEX. Два основания на постоянных магнитах, пневматический двигатель и шпиндель с конусом Морзе № 5 делают этот станок одним из самых мощных переносных магнитных сверлильных станков на рынке.

Имея сертификат ATEX, модель PRO-200A ATEX идеально подходит для использования во взрывоопасных средах, таких как нефтяные буровые платформы, нефтехимические заводы, нефтеперерабатывающие заводы, судостроение и нефтехимическая промышленность. Оснащённая встроенным прямым и реверсивным режимом работы, эта модель позволяет нарезать резьбу в предварительно просверленных отверстиях до M48 и обеспечивает фрезерную/режущую способность до 200 мм в диаметре, что делает её отличным решением для самых требовательных применений.

Примечание: пневматический магнитный сверлильный станок PRO-50/2 ATEXпо запросу может быть дополнительно оснащён функцией нарезания резьбы — в этом случае он обозначается как PRO-50/2 T ATEX, что расширяет область его применения во взрывоопасных средах.

Полуавтоматическая регулировка клина (патент)

Магнитные сверлильные станки серии T оснащены системой полуавтоматической регулировки клина — уникальным (патент pending) решением, разработанным компанией PROMOTECH. Обеспечивая быструю и точную настройку зазоров направляющих, эта система сокращает время наладки и упрощает управление станком. Точная регулировка может быть выполнена всего за несколько простых шагов, без необходимости специальных знаний или опыта.

Стабильная скорость даже при переменных нагрузках

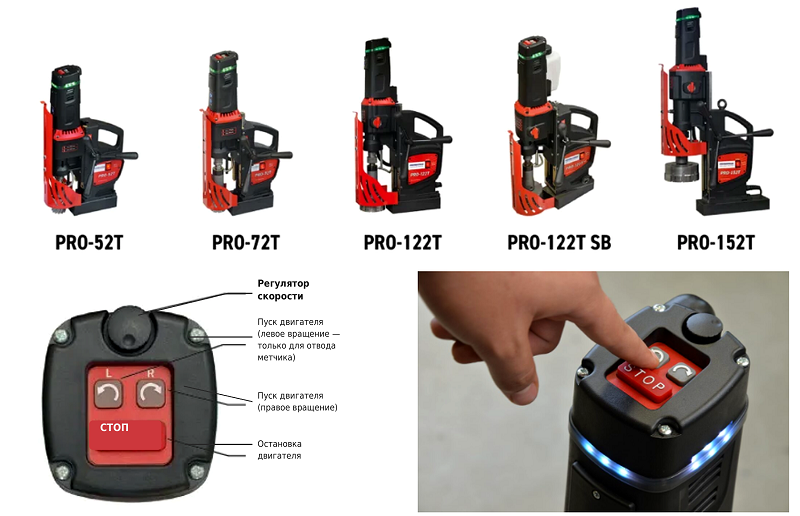

Магнитные сверлильные станки PROMOTECH серии T включают пять моделей: PRO-52T, PRO-72T, PRO-122T, PRO-122T SB и PRO-152T, предлагая фрезерную способность от 50 до 150 мм, сверлильную способность от 23 до 47 мм и нарезание резьбы от M20 до M42 (от 3/4″ до 1-5/8″).

Параметр	PRO-52T	PRO-72T	PRO-122T	PRO-122T SB	PRO-152T
Скорость двигателя под нагрузкой	160–250 об/мин, передача I 390–580 об/мин, передача II	120–190 об/мин, передача I 270–450 об/мин, передача II	75–110 об/мин, передача I 135–200 об/мин, передача II 220–320 об/мин, передача III 390–570 об/мин, передача IV	75–110 об/мин, передача I 135–200 об/мин, передача II 220–320 об/мин, передача III 390–570 об/мин, передача IV	55–85 об/мин, передача I 100–150 об/мин, передача II 200–300 об/мин, передача III 350–520 об/мин, передача IV
Макс. диаметр фрезерования	50 мм	70 мм	120 мм	120 мм	150 мм
Размер резьбы	M20	M20	M30	M30	M42
Макс. диаметр сверления	23 мм	25 мм	31,75 мм	31,75 мм	47 мм
Ход шпинделя	190 мм	190 мм	225 мм	225 мм	260 мм
Глубина резания	75 мм	75 мм	100 мм	100 мм	100 мм
Мощность	1600 Вт	1600 Вт	2300 Вт	2300 Вт	2300 Вт
Вес	17 кг	18 кг	25 кг	28,5 кг	31 кг
Шпиндель	MT2	MT3	MT3	MT3	MT4
Держатель инструмента	Weldon 19 мм / 3/4"	Weldon 19 мм / 3/4" или 32 мм / 1-1/4"	Weldon 19 мм / 3/4" или 32 мм / 1-1/4"	Weldon 19 мм / 3/4" или 32 мм / 1-1/4"	Weldon 19 мм / 3/4" или 32 мм / 1-1/4"

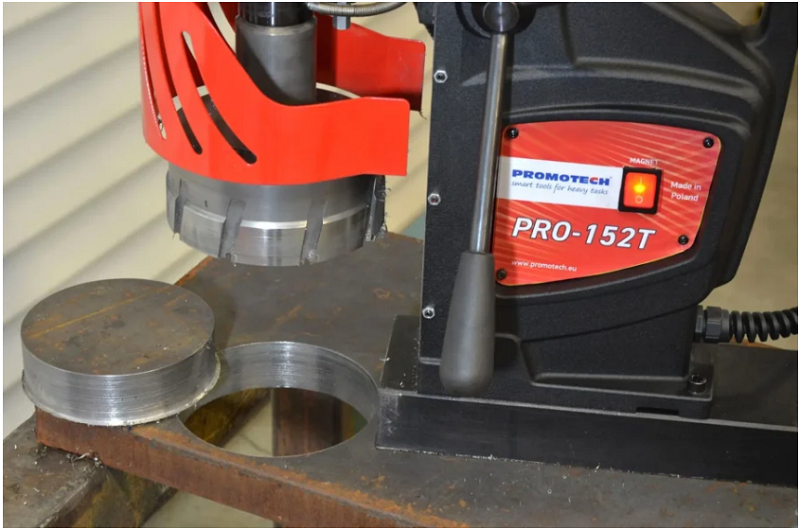

Станки серии T оснащены мощными двигателями с прямым и реверсивным вращением мощностью от 1600 Вт с двухскоростной коробкой передач до 2300 Вт с четырёхскоростной коробкой передач. Даже самая компактная модель PRO-52T выдаёт 1600 Вт мощности — устанавливая новый стандарт для магнитных сверлильных станков 50-мм класса. Эта более высокая выходная мощность обеспечивает плавную и стабильную работу даже при высоких нагрузках, обеспечивая более быстрое сверление, улучшенные режущие характеристики и увеличенный срок службы инструмента. Это также позволяет станку сохранять стабильные показатели там, где менее мощные агрегаты могут испытывать трудности.

Интеллектуальная система электронной стабилизации скорости (ESSS) поддерживает постоянную скорость при переменных нагрузках, обеспечивая высокое качество резьбы и стабильную, надёжную работу даже в сложных условиях. ESSS защищает станок от повреждений, продлевает срок службы инструмента и гарантирует большое количество точных и повторяемых операций.

Сверлильные станки для цветных материалов

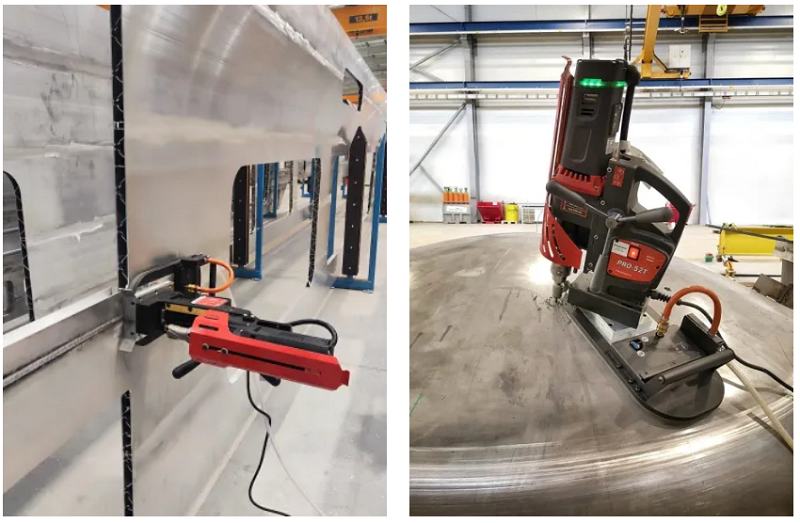

Магнитные сверлильные станки PROMOTECH серии T также могут использоваться на немагнитных поверхностях. В таких случаях требуется вакуумная подушка — при использовании с вакуумным насосом она обеспечивает надёжное крепление станка к плоским немагнитным материалам, тонким поверхностям и материалам с некоторыми поверхностными дефектами. Она предназначена для использования с нержавеющей сталью, алюминием и тонкими листами углеродистой стали.

Оптимизированная конструкция для производительности и долговечности

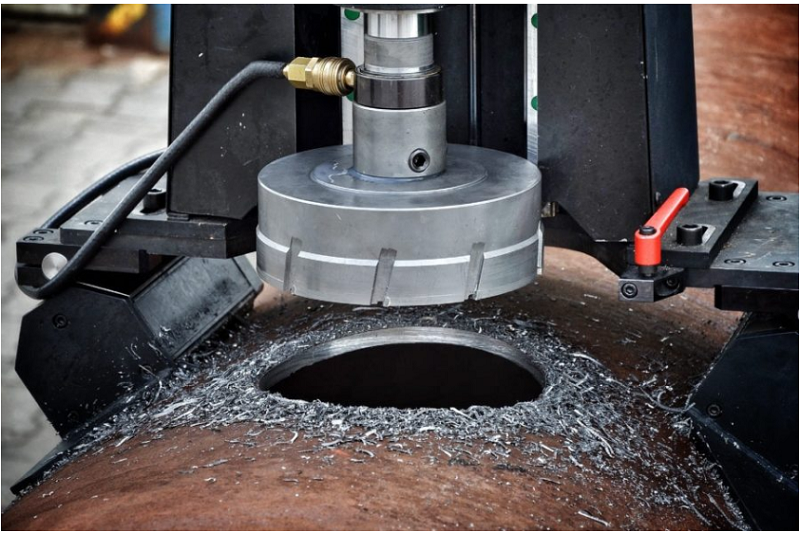

Жёсткая литая конструкция выдерживает вертикальные усилия сверления и повышает долговечность. Это значительно продлевает срок службы режущего инструмента, сокращая потребность в частых заменах и минимизируя простои.

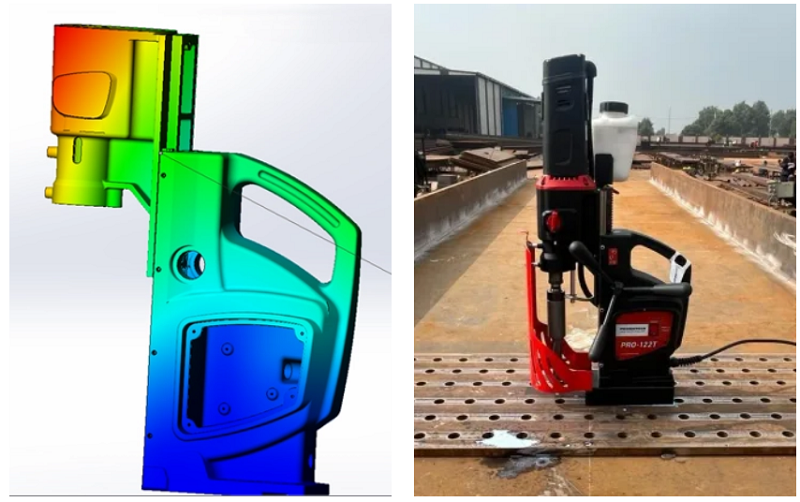

При проектировании магнитных сверлильных станков серии T инженеры PROMOTECH использовали передовое программное обеспечение, основанное на методе конечных элементов (МКЭ). Эта передовая технология моделирования анализирует поведение конструкций и компонентов в реальных условиях эксплуатации, позволяя точно прогнозировать распределение тепла, вибраций и напряжений. Это позволило им оптимизировать соотношение электромагнитного усилия к массе.

В результате магнитные сверлильные станки PROMOTECH серии T сочетают жёсткую литую конструкцию и лёгкое магнитное основание, обеспечивающее надёжное усилие зажима — при сохранении впечатляюще низкой общей массы станка:

• 17 кг – PRO-52T

• 18 кг – PRO-72T

• 25 кг – PRO-122T

• 28,5 кг – PRO-122T SB

• 31 кг – PRO-152T

Инженеры PROMOTECH также уделили внимание эксплуатационной эффективности, обеспечивая высокую производительность при оптимизированном энергопотреблении. Благодаря энергосберегающему основанию (ESB) магнитные сверлильные станки серии T потребляют только 50% мощности, когда двигатель не работает. Это значительно снижает тепловыделение и энергопотребление, продлевает срок службы электромагнита и снижает общие эксплуатационные расходы.

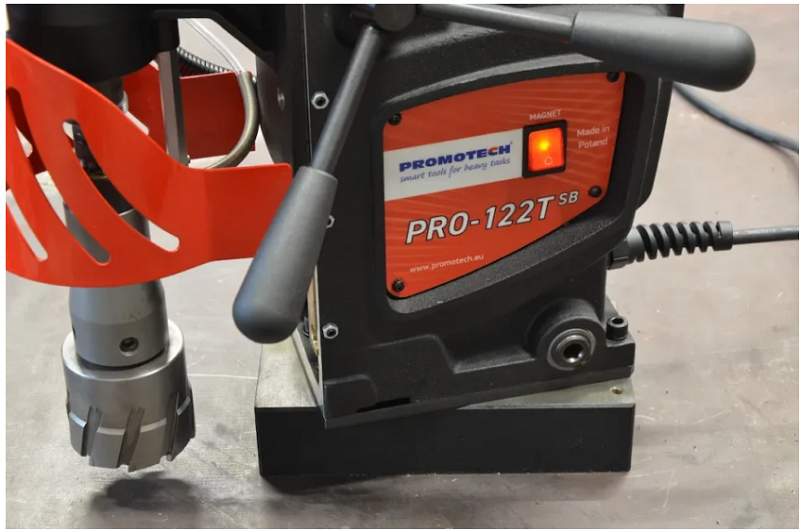

PRO-122T SB – магнитный сверлильный станок с поворотным основанием

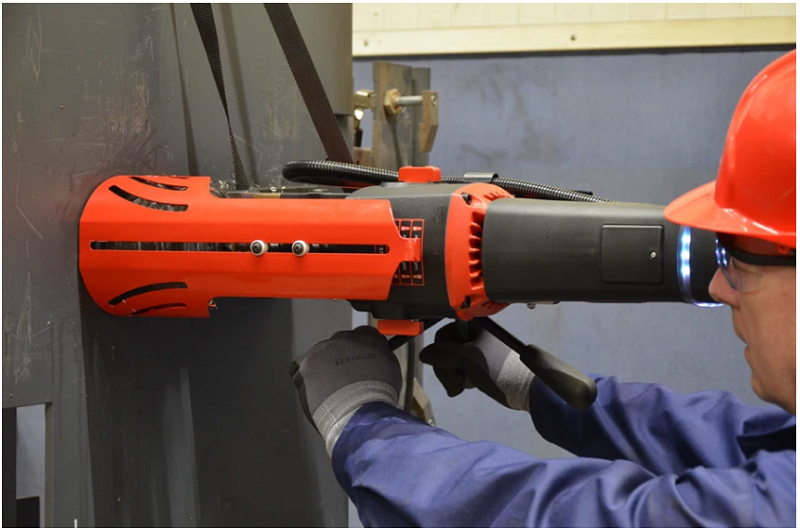

Модель PRO-122T SB оснащена специальным поворотным основанием, которое позволяет локально перемещать станок для облегчения точного позиционирования отверстий. Это значительно упрощает выравнивание направляющего штифта или спирального сверла для точного сверления, позволяя избежать несоосных отверстий, особенно при использовании станка в перевёрнутом положении или сбоку.

За исключением общей массы, модель PRO-122T SB имеет те же технические характеристики, что и сверлильный станок PRO-122T. Она обеспечивает режущую способность до 127 мм (5″) и сверлильную способность до 31,75 мм (1-1/4″). Мощный двигатель 2300 Вт с функцией прямого и реверсивного вращения позволяет нарезать резьбу в предварительно просверленных отверстиях до M30 (1-1/4″) с использованием системы быстрой смены инструмента для нарезания резьбы.

Передовые системы безопасности и интеллектуального мониторинга

Магнитные сверлильные станки PROMOTECH серии T выделяются своими интеллектуальными решениями, которые повышают как эффективность, так и безопасность оператора, позволяя им демонстрировать выдающиеся характеристики в широком спектре применений — от стальных конструкций и механического машиностроения до цеховых и полевых работ.

Система контроля усилия зажима

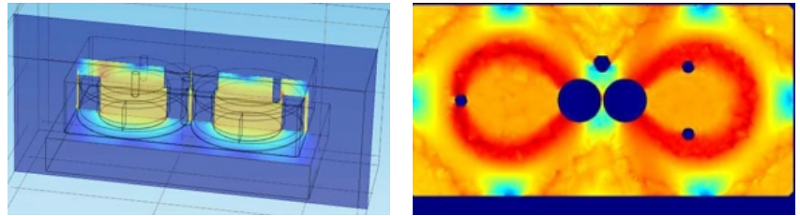

Электромагнитное основание надёжно фиксирует магнитный сверлильный станок на ферромагнитных поверхностях. В то время как технология управления формой магнитного поля (MFSC) обеспечивает максимальную удерживающую способность даже на тонких материалах, внешние факторы, такие как ржавчина, краска, стружка, грязь, неровная или тонкая поверхность материала, недостаточное напряжение или износ основания, могут снижать эффективность зажима. Именно поэтому магнитные сверлильные станки серии T оснащены передовой системой мониторинга усилия зажима, обеспечивающей безопасную и стабильную работу в любое время.

Технология контроля магнитной силы сцепления (MPAC) непрерывно отслеживает усилие зажима электромагнитного основания. Если сила сцепления недостаточна, станок останавливается, а светодиодный индикатор сигнализирует об этом мигающим белым и зелёным светом. Когда датчик наклона (гироскопический) обнаруживает, что магнитное основание начинает терять контакт с поверхностью — например, при чрезмерном усилии на рукоятке подачи — он автоматически останавливает двигатель, предотвращая возможные аварии и защищая оператора. Предохранительный ремень обеспечивает дополнительный уровень защиты, фиксируя станок в случае отказа зажима.

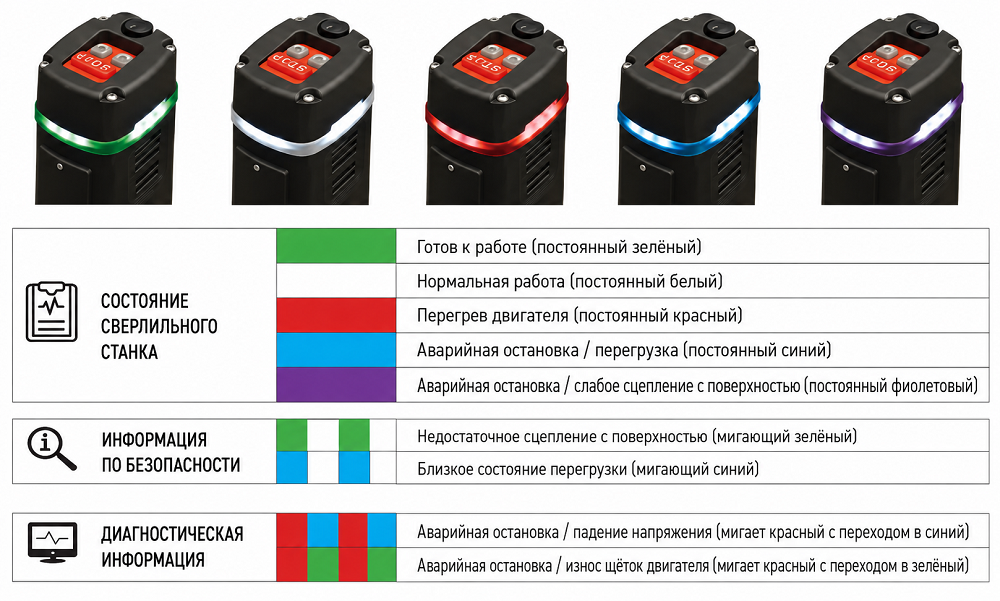

Светодиодная система мониторинга 360°

Светодиодный индикатор, расположенный в верхней части каждого станка, предоставляет чёткую информацию в реальном времени о состоянии станка, безопасности и диагностике (недостаточное охлаждение, приближение к перегрузке, износ щёток или низкая сила сцепления). Таким образом, оператор или руководитель может мгновенно заметить отклонения даже на расстоянии и вовремя отреагировать.

Автоматическое отключение двигателя защищает станок в случае износа угольных щёток, предотвращая возможные повреждения. Визуальный светодиодный индикатор (мигающий красный и зелёный) чётко сигнализирует об этом состоянии, исключая любые догадки. Для перезапуска станка необходимо заменить угольные щётки, что обеспечивает правильное техническое обслуживание и сохранение долгосрочной производительности. Безопасность дополнительно повышается системами защиты от перегрузки и перегрева, которые предотвращают неправильное использование и продлевают срок службы станка.

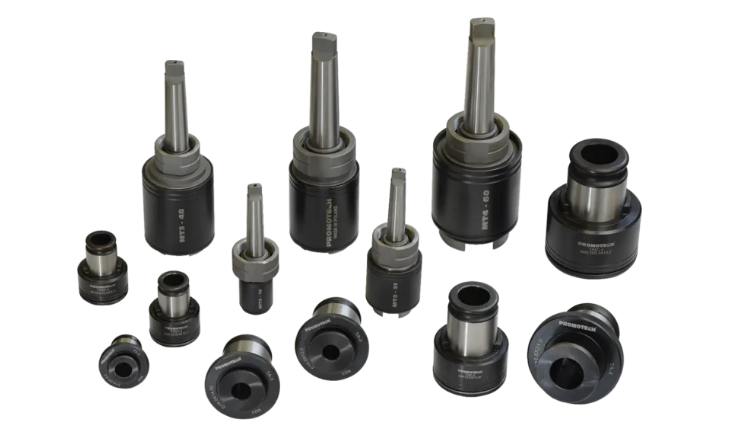

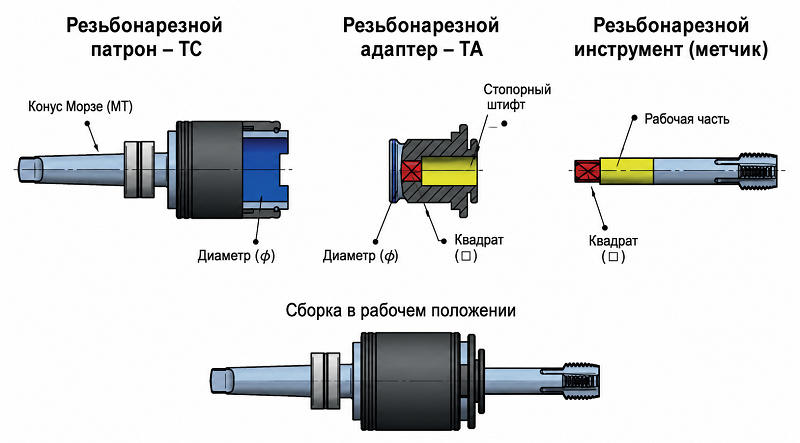

Система быстрой смены инструмента для нарезания резьбы

Специализированная система быстрой смены инструмента позволяет пользователям работать с размерами резьбы от M8 до M42 и адаптировать станок к различным типам применений. Она также позволяет изготавливать резьбу одного и того же размера с использованием различных конфигураций аксессуаров для нарезания резьбы PROMOTECH, в зависимости от модели магнитного сверлильного станка.

Система быстрой смены инструмента для нарезания резьбы включает:

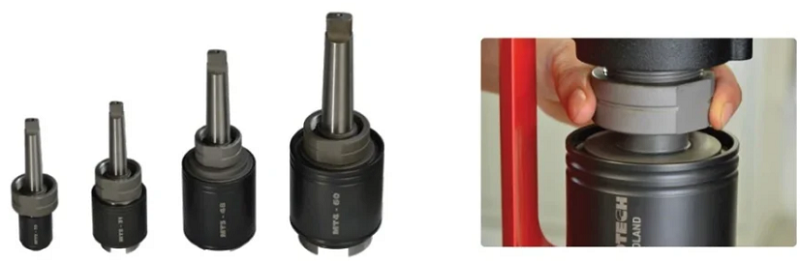

• Патроны для нарезания резьбы (TC) MT2, MT3, MT4 с фиксирующей гайкой. Фиксирующая гайка может быть плотно затянута на шпинделе сверлильных станков PRO-52T, PRO-72T, PRO-122T, PRO-122T SB и PRO-152T, предотвращая ослабление или выпадение патрона, которое могло бы повредить резьбу.

• Переходники для нарезания резьбы (TA) без предохранительной муфты для инструментов размером от M8 до M42 для сквозных отверстий.

• Переходники для нарезания резьбы с предохранительной муфтой (TASC) для инструментов размером от M8 до M42 для глухих отверстий.

• Переходники-редукторы (RA) для расширения диапазона инструментов для нарезания резьбы при использовании с конкретными патронами.

Патрон для нарезания резьбы следует выбирать на основе наиболее распространённого размера резьбы, используемого в повседневных операциях. Для применений, включающих как сквозные, так и глухие отверстия одного и того же размера, рекомендуется использовать переходник для нарезания резьбы с предохранительной муфтой для обеспечения надёжной работы и защиты инструмента. Если необходимо изготавливать резьбу меньших размеров за пределами стандартного диапазона данного патрона, для расширения возможностей системы можно использовать переходники-редукторы. Те же принципы применяются ко всем магнитным сверлильным станкам PROMOTECH, причём конфигурации зависят от мощности и области применения станка.

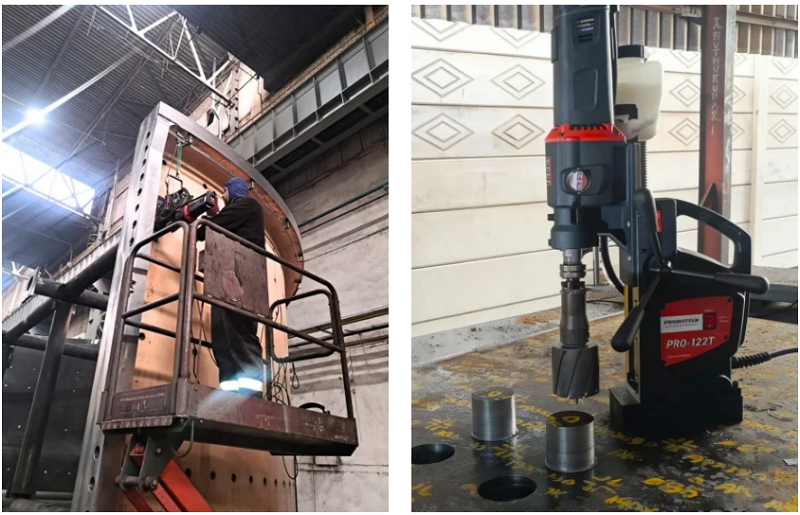

Применение магнитных сверлильных станков PROMOTECH серии T в различных отраслях промышленности

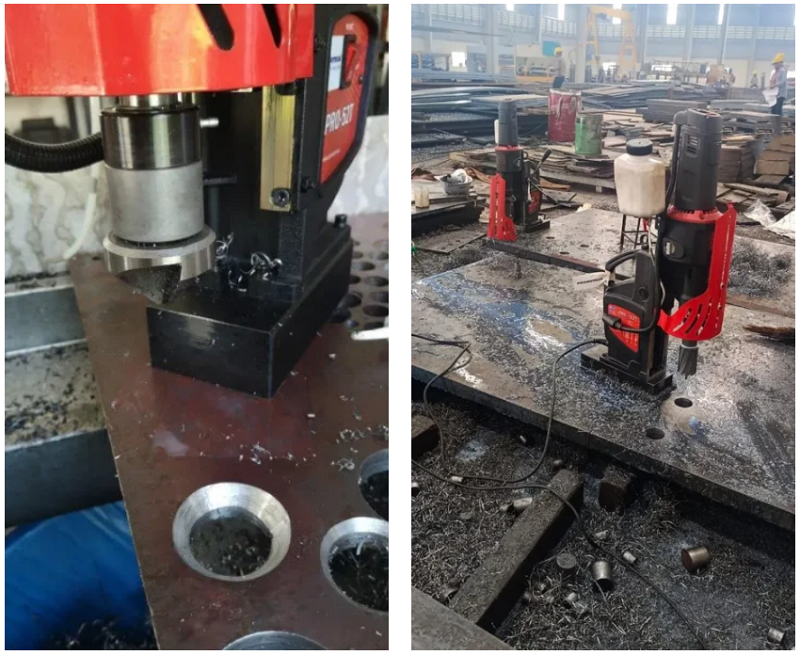

Магнитные сверлильные станки PROMOTECH серии T идеально подходят для таких отраслей, как:

• стальное строительство;

• энергетика и генерация электроэнергии;

• судостроение;

• производство тяжёлого машиностроения;

• инфраструктурные и железнодорожные проекты и другие.

В этих секторах компоненты часто имеют большие размеры, значительный вес и их трудно перемещать. Возможность выполнения как сверления, так и нарезания резьбы непосредственно на монтажной площадке, за одну установку, не только экономит время, повышает производительность и снижает риск ошибок. Поддерживаемые передовыми технологиями и жёсткой конструкцией, магнитные сверлильные станки серии T сочетают максимальную эффективность с высочайшим уровнем эксплуатационной безопасности, обеспечивая стабильную работу и надёжную долгосрочную производительность даже в сложных условиях.
