Орбитальная сварка для производства котельного оборудования: успешная поставка ATTA CWH-40 и OWH-90

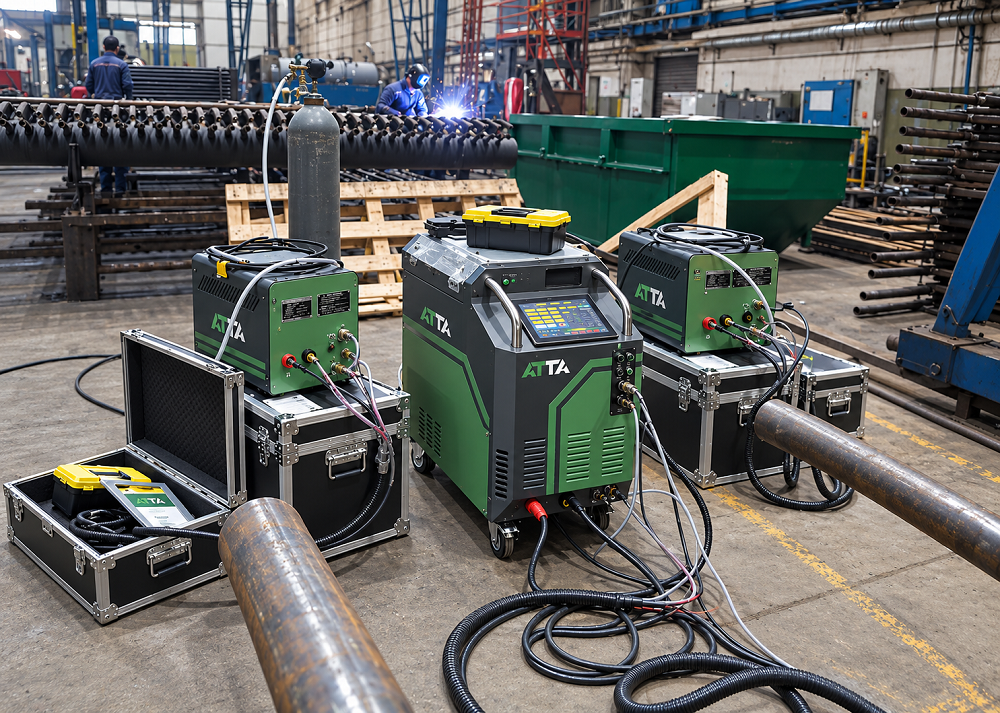

Промышленная группа ВЕКПРОМ успешно выполнила поставку комплекта оборудования для орбитальной сварки в адрес российского производителя котельного оборудования. В состав поставки вошли две сварочные головки ATTA — закрытого типа CWH-40 и открытого типа OWH-90.

Выбор двух головок разного типа позволяет решать широкий спектр производственных задач, связанных со сваркой труб: от точных соединений тонкостенных труб малого диаметра до работы с трубами большего сечения и толщины стенки.

О заказчике

Заказчик — российское производственное предприятие, основным направлением деятельности которого является производство котлов центрального отопления.

Для предприятий такого профиля качество сварных соединений имеет принципиальное значение. Трубные узлы являются важной частью котельного и теплообменного оборудования, а требования к герметичности, геометрии и повторяемости сварного шва напрямую влияют на надёжность готового изделия.

Именно поэтому автоматизация операций орбитальной сварки становится важным этапом развития производства. Она позволяет снизить зависимость результата от человеческого фактора, обеспечить повторяемость технологических режимов и стабилизировать качество кольцевых сварных соединений.

Закрытая сварочная головка ATTA CWH-40

Одной из поставленных машин стала компактная сварочная головка закрытого типа ATTA CWH-40, предназначенная для автоматической орбитальной TIG-сварки труб малого диаметра.

Модель работает с трубами наружным диаметром от 6,35 до 38,1 мм и толщиной стенки до 3 мм. В качестве защитного газа используется аргон, а жидкостное охлаждение обеспечивает эффективный отвод тепла при интенсивной эксплуатации.

Главная особенность закрытой конструкции — формирование локальной защитной камеры непосредственно вокруг сварного соединения. Аргон защищает электрод, сварочную ванну и нагретую поверхность металла по всей окружности стыка. Такая схема особенно востребована там, где необходимо получить чистое, аккуратное и воспроизводимое соединение.

Сменные зажимные вкладыши одновременно обеспечивают фиксацию и центрирование труб относительно плоскости сварки. После подготовки и установки деталей перемещение электрода вокруг трубы выполняется автоматически по заданной программе. Это позволяет получать стабильный результат от одного соединения к другому.

CWH-40 особенно эффективна при серийном изготовлении трубных сборок малого диаметра — там, где ручная TIG-сварка требует высокой квалификации сварщика и постоянного контроля положения горелки.

Открытая сварочная головка ATTA OWH-90

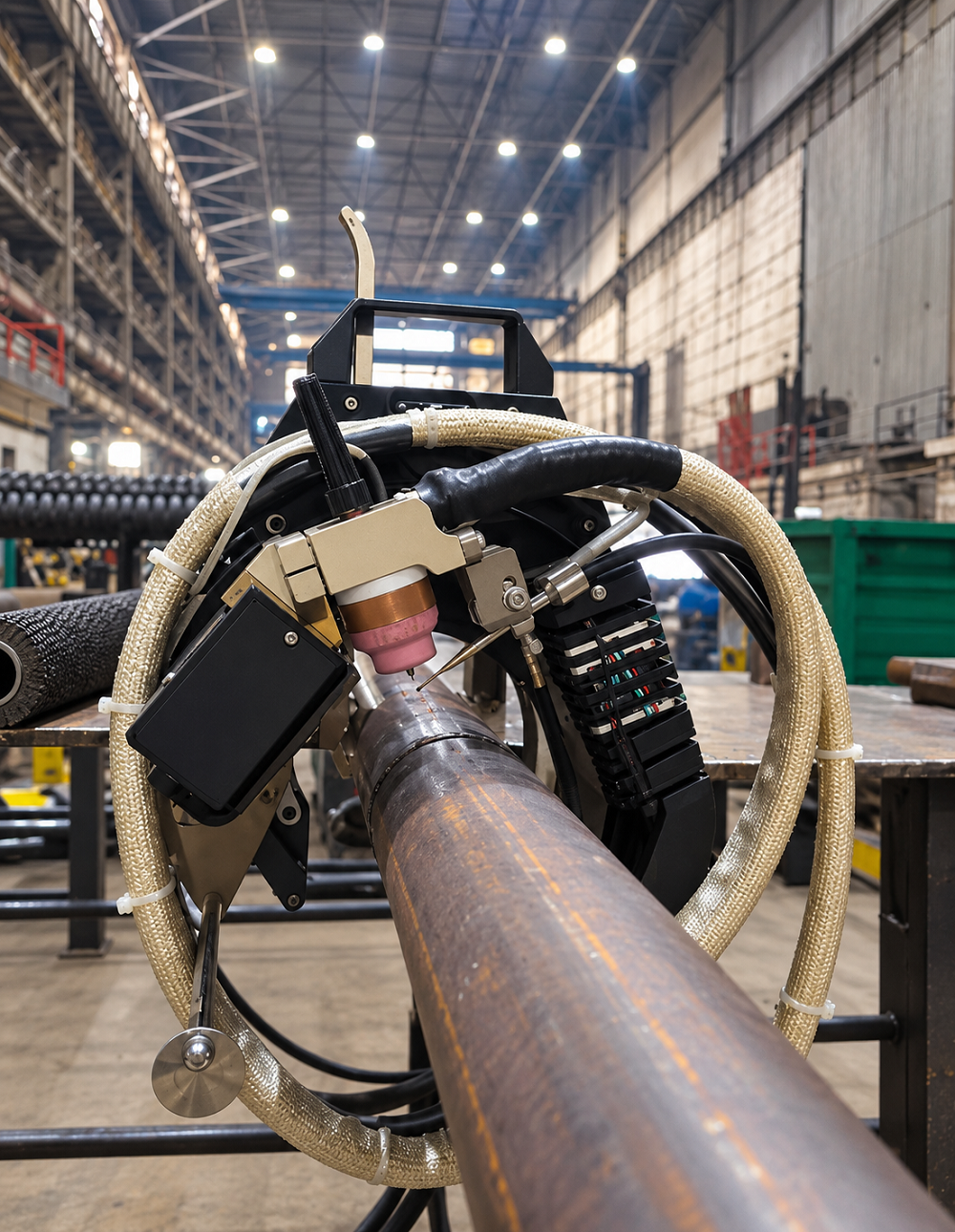

Второй частью поставки стала орбитальная сварочная головка открытого типа ATTA OWH-90.

Она предназначена для сварки труб наружным диаметром от 19 до 89 мм с толщиной стенки от 1 до 10 мм. Головка оснащена жидкостным охлаждением, работает в среде защитного аргона и использует вольфрамовый электрод диаметром 2,4 мм.

Открытая конструкция расширяет возможности применения оборудования при работе с различными трубными узлами. В модели реализована обратная связь по скорости вращения сварочной головки, автоматическое отслеживание длины дуги и механизм поперечных колебаний. Эти функции помогают поддерживать стабильность движения горелки и параметры сварочного процесса.

Таким образом, OWH-90 позволяет автоматизировать сварку труб в более широком диапазоне толщин и диаметров, дополняя возможности компактной закрытой головки CWH-40.

Две головки — больше возможностей для производства

Совместное применение закрытой и открытой орбитальных головок позволяет предприятию гибко подходить к различным производственным задачам.

ATTA CWH-40 оптимальна для точной автоматической сварки труб малого диаметра, где особенно важны качественная газовая защита и повторяемость соединений.

ATTA OWH-90 позволяет работать с более крупными трубами и большей толщиной стенки, обеспечивая дополнительные возможности настройки сварочного процесса.

В результате заказчик получил комплект оборудования, охватывающий значительный диапазон типоразмеров труб и позволяющий автоматизировать наиболее ответственные операции формирования кольцевых швов.

Для производства котельного оборудования это означает возможность повысить стабильность качества трубных соединений, снизить влияние человеческого фактора и обеспечить лучшую повторяемость сварочных операций.

ВЕКПРОМ — большой опыт внедрения орбитальной сварки

Для ВЕКПРОМ данный проект стал продолжением системной работы в области автоматизации орбитальной сварки.

Компания реализует проекты с применением открытых и закрытых сварочных головок, оборудования для вварки труб в трубные доски и специализированных источников сварочного тока. В портфеле ВЕКПРОМ уже есть внедрения оборудования орбитальной сварки на предприятиях котельного и теплообменного машиностроения, производственных компаниях и предприятиях атомной промышленности.

Практический опыт позволяет специалистам ВЕКПРОМ рассматривать задачу шире, чем простую поставку отдельной сварочной головки. При подборе оборудования учитываются наружный диаметр и толщина стенки труб, материал изделий, требования к сварному соединению, доступное пространство в зоне сварки, требуемая производительность и особенности дальнейшего технологического процесса.

ВЕКПРОМ также обеспечивает комплексное сопровождение оборудования: подбор оптимальной конфигурации, поставку, пусконаладочные работы, обучение специалистов заказчика и дальнейшую техническую поддержку. Такой подход уже применяется компанией при реализации проектов в сфере орбитальной сварки.

Результат проекта

Поставка ATTA CWH-40 и ATTA OWH-90 расширила технологические возможности предприятия в области автоматической сварки трубных соединений.

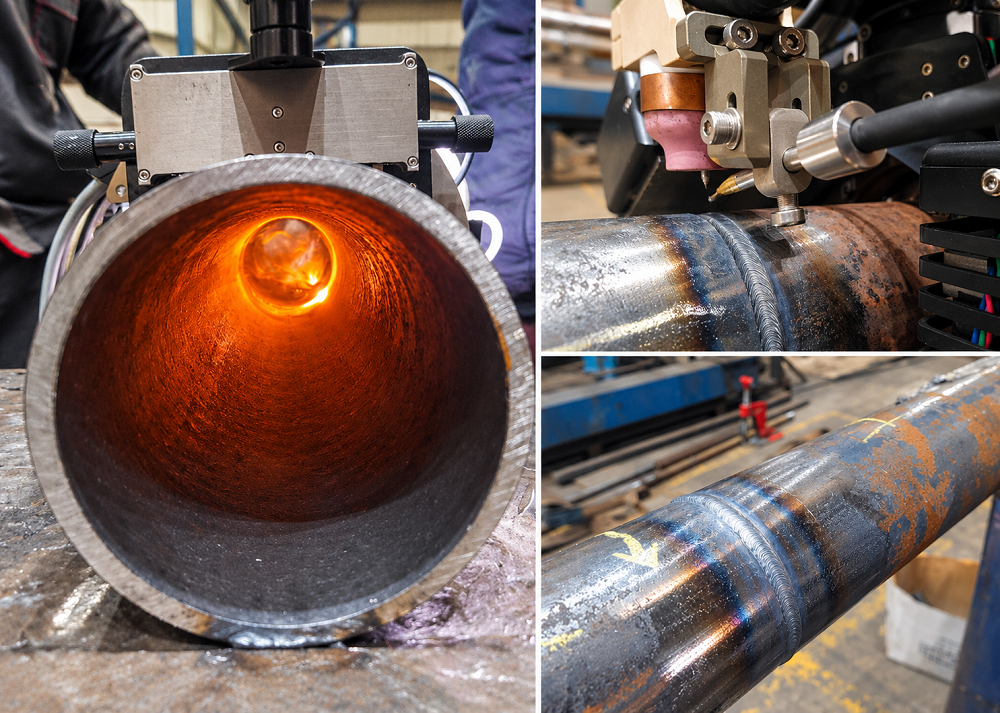

Применение орбитальной сварки позволяет обеспечить контролируемое движение электрода вокруг трубы и воспроизводить заданные параметры процесса от одного соединения к другому. Для серийного изготовления котельного и теплообменного оборудования это особенно важно: стабильность сварочной технологии непосредственно влияет на качество и надёжность выпускаемой продукции.

Новый проект подтверждает компетенции ВЕКПРОМ в подборе и внедрении оборудования для орбитальной сварки и продолжает серию поставок современных сварочных решений российским промышленным предприятиям.
