Успешная поставка установки для автоматической сварки кольцевых швов ресиверов

Компания ВЕКПРОМ реализовала проект по поставке и внедрению автоматизированной установки для сварки кольцевых швов цилиндрических изделий. Оборудование было подобрано для предприятия, специализирующегося на производстве пескоструйного и строительного оборудования.

Основной задачей заказчика было увеличение производительности участка и повышение стабильности качества сварных соединений при изготовлении ресиверов. Для этого требовалось автоматизировать сварку сразу двух кольцевых швов методом сварки под флюсом (SAW).

Задача заказчика

При серийном производстве ресиверов ручная и частично механизированная сварка кольцевых соединений ограничивала производительность участка и предъявляла повышенные требования к квалификации сварщика.

Предприятию требовалось решение, которое позволило бы обеспечить стабильное вращение изделия, точное позиционирование сварочных головок, воспроизводимость заданных режимов сварки и одновременную работу по двум кольцевым швам.

Дополнительным требованием была автоматизация работы с флюсом, чтобы сократить ручные операции и сделать технологический процесс более удобным для оператора.

Предложенное решение

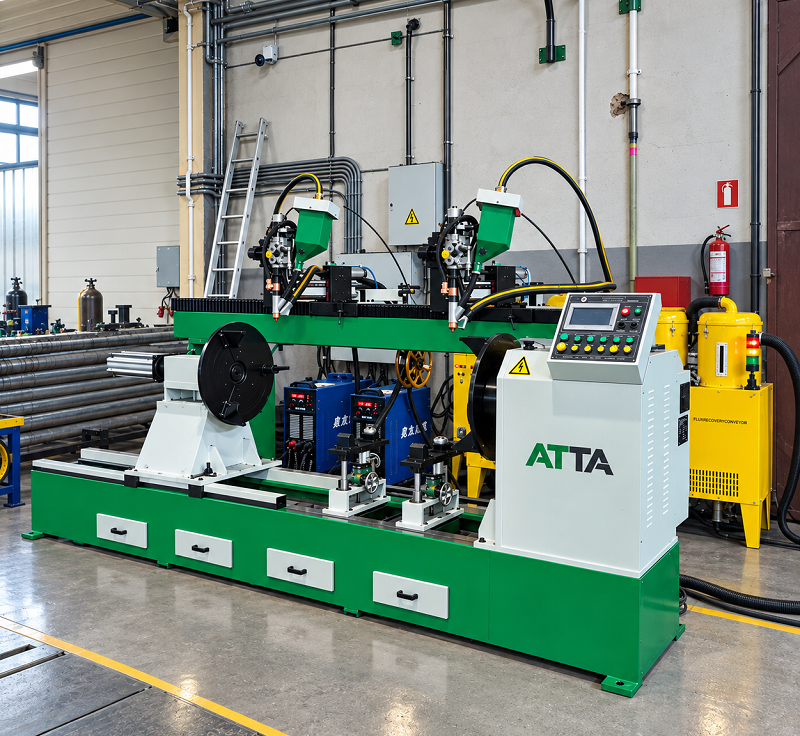

После анализа технического задания специалисты ВЕКПРОМ подобрали автоматическую установку NZC-C600×2500, рассчитанную на механизированную сварку тел вращения.

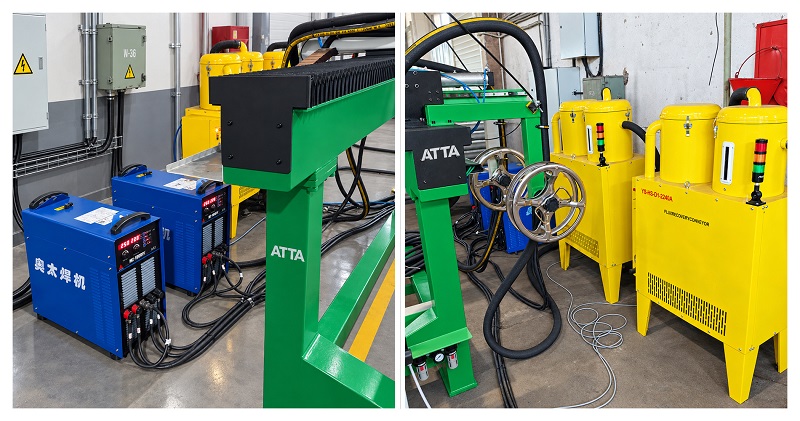

Комплекс оснащён двумя сварочными головками, сварочными источниками AOTAI, системой подачи и рекуперации сварочного флюса, приводной и задней бабками, регулируемыми роликовыми опорами и централизованной системой управления.

Такая компоновка позволяет зафиксировать изделие между центрами, выставить его относительно оси вращения и выполнять сварку кольцевых соединений в автоматическом режиме.

Конструкция установки

Основой комплекса служит жёсткая термообработанная станина. На её верхней фрезерованной поверхности установлены направляющие, обеспечивающие перемещение задней бабки и вспомогательной оснастки.

Приводная бабка выполнена стационарной и обеспечивает контролируемое вращение свариваемого изделия. Она оснащена приводом с цифровым управлением и системой токоподвода. С противоположной стороны расположена перемещаемая задняя бабка с пинолью, позволяющая адаптировать установку под различную длину деталей.

В центральной части установлены две регулируемые роликовые опоры. Они поддерживают тяжёлую заготовку, снижают нагрузку на центры и позволяют точно выставить изделие перед началом сварочного цикла.

Над рабочей зоной размещена продольная балка с направляющими, по которым позиционируются сварочные каретки. Такая конструкция позволяет независимо настроить положение каждой сварочной головки непосредственно относительно соответствующего кольцевого стыка.

Автоматическая сварка двух кольцевых швов

Особенность реализованного комплекса — возможность работы двумя сварочными головками одновременно.

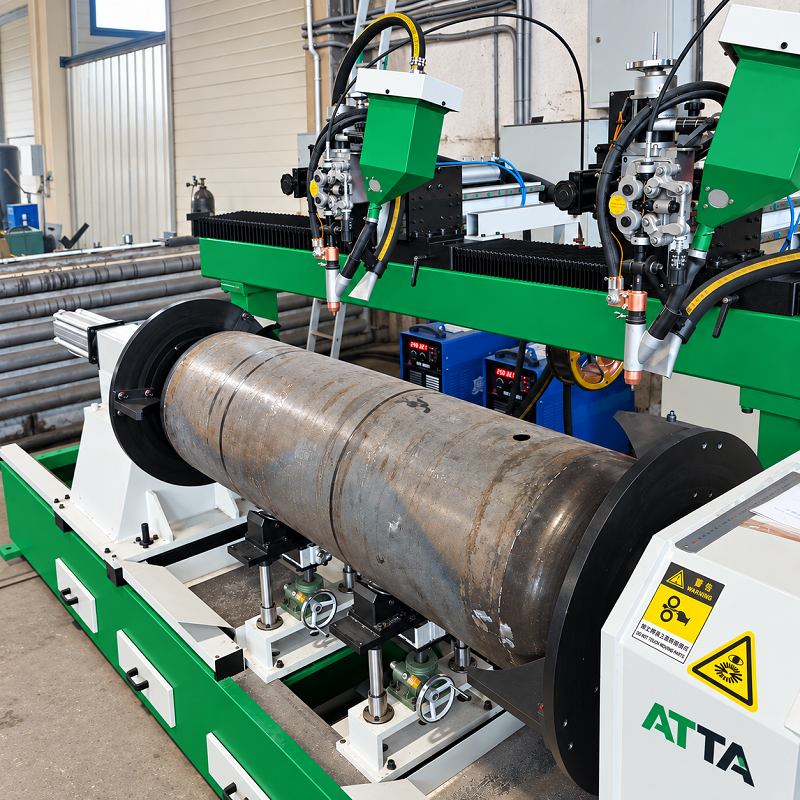

После установки ресивера оператор выставляет положение сварочных горелок относительно стыков и задаёт технологические параметры. Во время рабочего цикла изделие равномерно вращается приводной бабкой, а сварочные головки остаются в заданном положении.

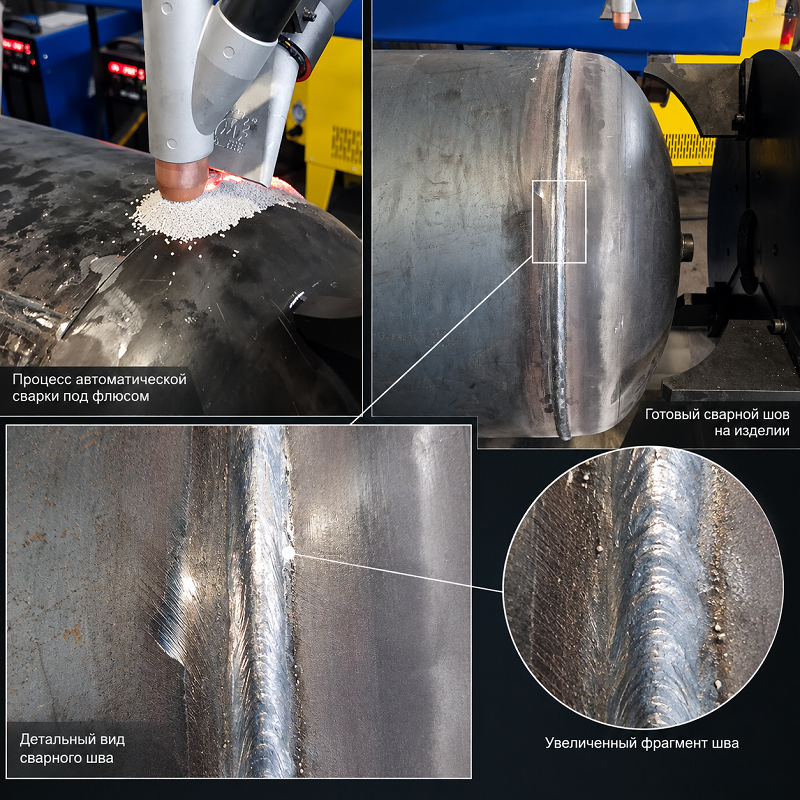

Сварка выполняется под слоем флюса. Такой процесс позволяет получить стабильное формирование шва, обеспечить высокую производительность и уменьшить воздействие сварочной дуги на рабочую зону.

Для обслуживания процесса предусмотрена система подачи и возврата флюса. Неиспользованный материал собирается непосредственно в зоне сварки и возвращается в систему, что снижает его потери и упрощает обслуживание оборудования.

Система управления

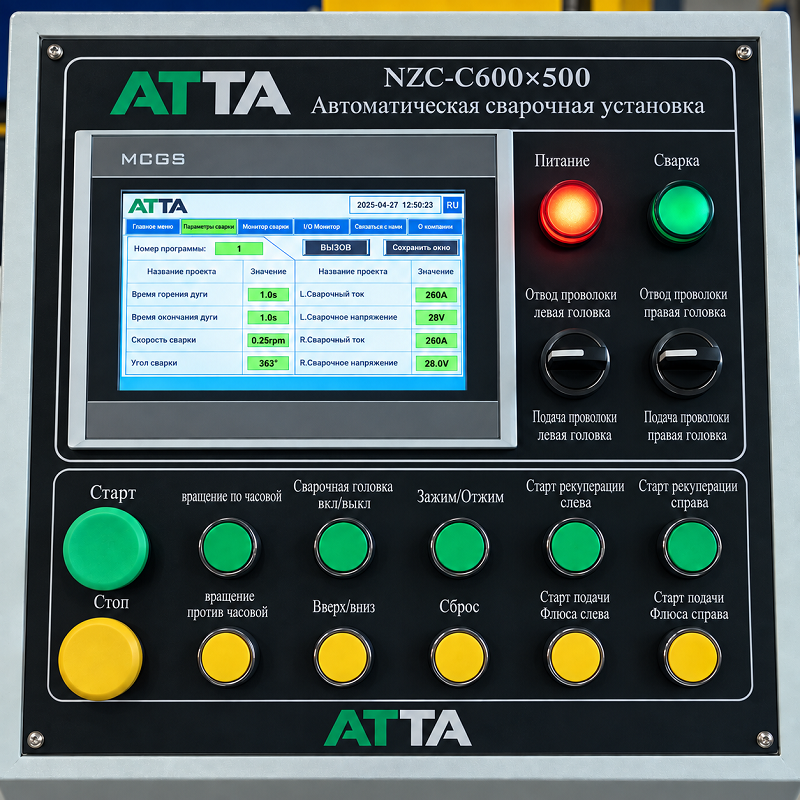

Установка работает под управлением промышленного программируемого контроллера Omron. Интерфейс оператора русифицирован и позволяет задавать основные параметры технологического процесса.

С панели управления оператор может контролировать вращение изделия, работу сварочных головок, подачу сварочной проволоки, сварочный цикл и вспомогательные системы.

Автоматизация позволяет сохранять стабильные параметры от изделия к изделию и снижает зависимость результата от человеческого фактора.

Результат внедрения

После поставки установки предприятие получило специализированный автоматизированный участок для сварки кольцевых соединений ресиверов.

В результате внедрения удалось увеличить объём выпуска продукции и обеспечить стабильное качество сварных швов, что и было основной целью проекта.

Автоматизация также позволяет сократить долю ручных операций, повысить повторяемость технологического процесса и более эффективно использовать рабочее время персонала.

Полученная конфигурация может применяться не только для ресиверов. Оборудование такого типа подходит для изготовления различных тел вращения с кольцевыми сварными соединениями: сосудов под давлением, газовых баллонов, малых резервуаров, гидроцилиндров и других цилиндрических изделий.
