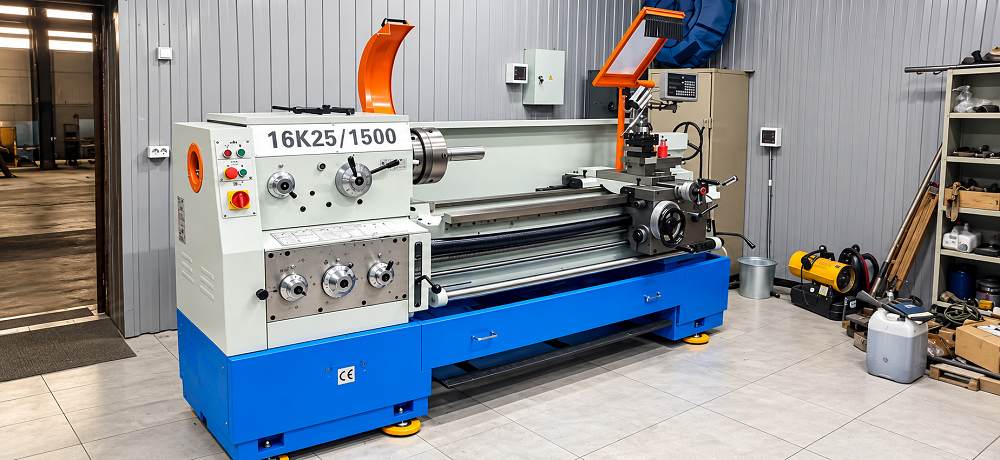

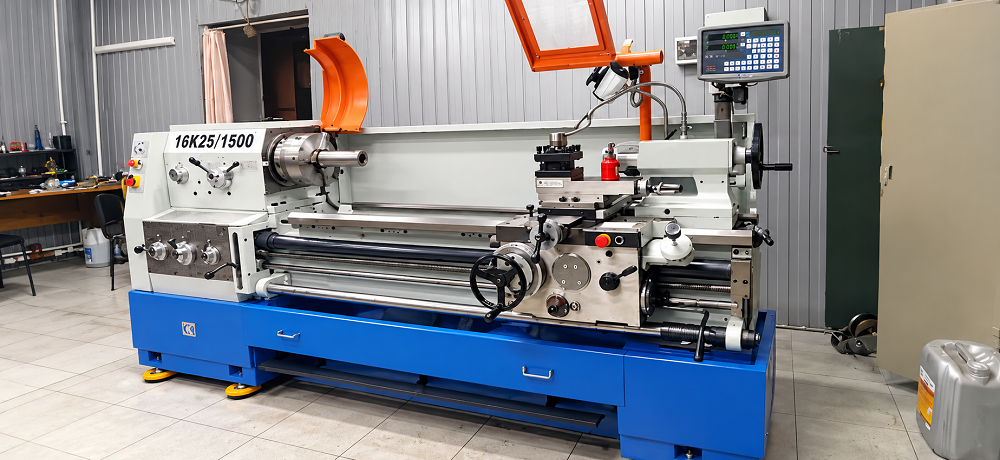

Промышленная группа ВЕКПРОМ успешно выполнила поставку универсального токарно-винторезного станка 16К25/1500, оснащённого системой цифровой индикации — УЦИ.
Оборудование предназначено для выполнения широкого спектра токарных операций и хорошо подходит для ремонтно-механических участков, машиностроительных предприятий, инструментального производства и изготовления единичных или мелкосерийных деталей.
В данном проекте заказчик получил классический универсальный токарный станок в современной комплектации: проверенная механическая конструкция дополнена цифровой индикацией перемещений, которая делает работу оператора удобнее, быстрее и точнее.
Универсальный станок для повседневных производственных задач
Станки семейства 16К25 применяются для обработки деталей из различных металлов и позволяют выполнять обтачивание и растачивание цилиндрических и конических поверхностей, сверление, зенкерование, развёртывание, подрезку торцов, обработку канавок и нарезание различных типов резьбы.
Это делает 16К25/1500 универсальным рабочим инструментом для предприятия.
На одном станке можно изготавливать и ремонтировать валы, оси, втулки, пальцы, муфты, фланцы, ролики, элементы приводов и множество других деталей.
Межцентровое расстояние в данной модификации составляет 1500 мм, поэтому станок позволяет работать в том числе с достаточно длинными заготовками. Диаметр обработки над станиной до 500 мм, над суппортом до 300 мм, отверстие шпинделя 82 мм и диапазон частоты вращения шпинделя 9–1600 об/мин.
Главное преимущество поставленной комплектации — УЦИ
Особое внимание в данной поставке уделено системе цифровой индикации, или УЦИ.
На обычном универсальном токарном станке оператор контролирует перемещения по механическим лимбам. Такой способ хорошо знаком опытным токарям, но требует постоянного внимания к отсчёту, учёта люфтов и промежуточных вычислений.

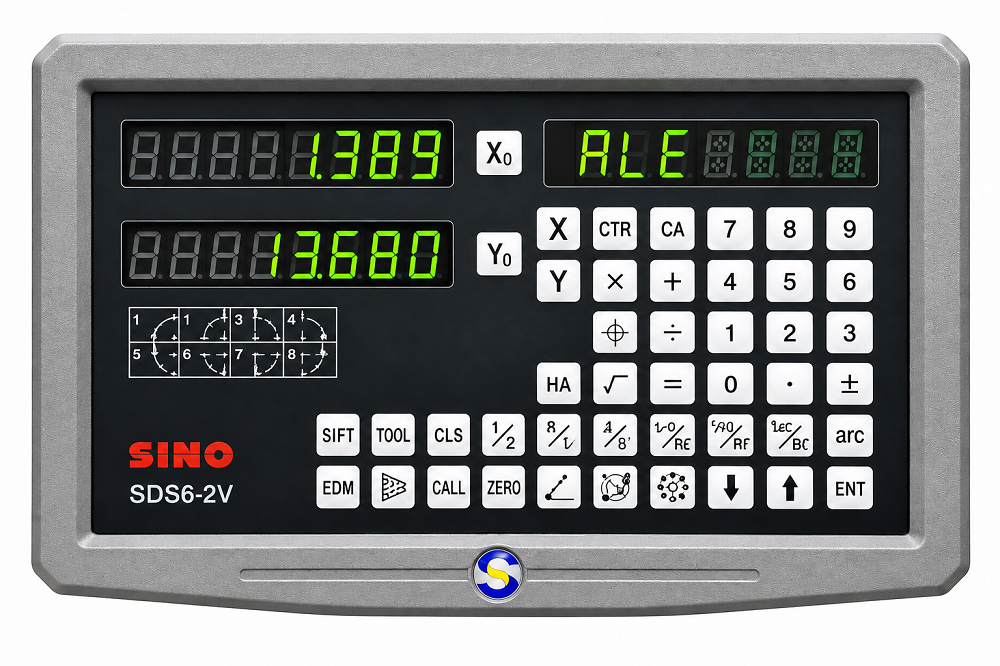

УЦИ получает информацию от линейных датчиков, установленных на осях станка, и выводит текущее положение рабочих органов непосредственно на цифровой дисплей.
В результате токарь видит перемещение суппорта в числовом виде и может быстрее контролировать выход на необходимый размер.
Для 16К25/1500 установка двухкоординатного УЦИ предусмотрена в качестве дополнительной комплектации.
Что даёт УЦИ оператору
Цифровая индикация особенно полезна при изготовлении единичных деталей и небольших партий, где оператор постоянно работает с разными размерами и нецелесообразно использовать станок с ЧПУ.
Основные практические преимущества такой комплектации:
- более удобный контроль продольного и поперечного перемещения;
- снижение количества ошибок при отсчёте размера;
- ускорение выхода инструмента на заданную координату;
- удобная работа от выбранной нулевой точки;
- меньше промежуточных расчётов во время обработки;
- повышение повторяемости при изготовлении нескольких одинаковых деталей;
- более комфортная работа при растачивании, проточке ступеней, канавок и других размерных операциях.
При этом принцип работы самого станка остаётся привычным для токаря. Оператор по-прежнему полностью контролирует процесс, выбирает режимы резания и управляет перемещениями, а УЦИ выступает удобным цифровым инструментом контроля.
Именно поэтому универсальный станок с УЦИ можно рассматривать как удачный компромисс между традиционным ручным оборудованием и значительно более сложным станком с ЧПУ.
Простота — одно из главных преимуществ 16К25
Сильная сторона универсальных токарно-винторезных станков — понятная механическая конструкция.
Для начала работы не требуется создавать управляющую программу, настраивать систему ЧПУ или выполнять сложную привязку инструмента.
Токарь устанавливает заготовку, выбирает частоту вращения, подачу, устанавливает резец и сразу приступает к обработке.
Это особенно удобно на ремонтных предприятиях, где сегодня необходимо восстановить вал, завтра изготовить втулку, а затем обработать фланец или нестандартную единичную деталь.
В таких условиях универсальный станок зачастую оказывается практичнее узкоспециализированного автоматического оборудования.
Жёсткость и надёжная механика
Для токарного станка важна не только функциональность, но и механическая жёсткость.

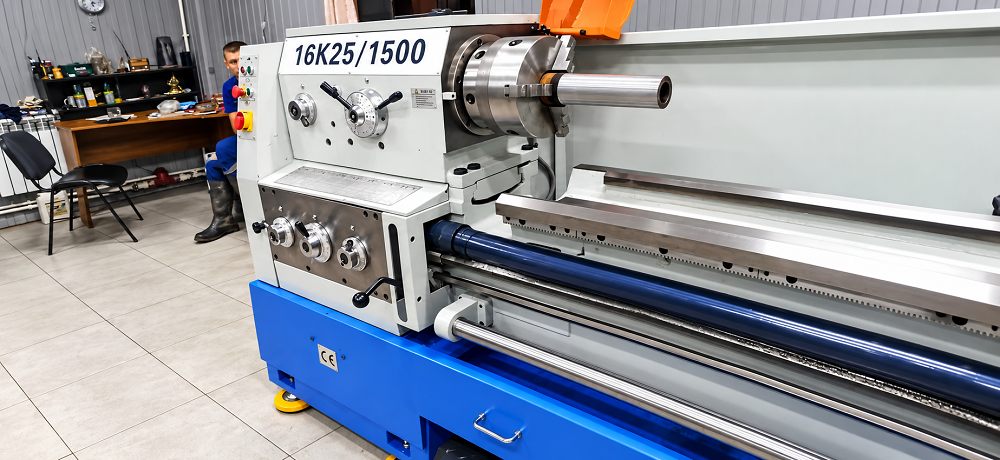

В конструкции станков серии 16К25 применяется массивная литая станина с закалёнными, упрочнёнными и отшлифованными направляющими. Станок обладает повышенной жёсткость шпиндельного узла, закалённый шпиндель из легированной стали и закалённые шлифованные зубчатые колёса.
Такая конструкция ориентирована на стабильную работу при регулярной производственной нагрузке.
Для предприятия это означает возможность использовать станок не только для лёгких чистовых операций, но и для полноценной механической обработки заготовок с различными припусками.
Резьбонарезание и широкий диапазон операций
16К25/1500 является именно токарно-винторезным станком.
В зависимости от настройки на нём можно выполнять наружные и внутренние метрические, дюймовые, модульные и питчевые резьбы. Модель обладает широким набор продольных и поперечных подач и несколько диапазонов нарезаемых резьб.
Это значительно расширяет возможности ремонтно-механического участка.
Предприятию не приходится приобретать отдельное оборудование для каждой стандартной операции — значительная часть задач решается на одном универсальном рабочем месте.
Удобство для опытного токаря
При единичном производстве важна не столько максимальная автоматизация, сколько скорость перехода от чертежа к готовой детали.
На универсальном станке оператор непосредственно видит и контролирует процесс резания, состояние инструмента, образование стружки и поверхность детали. При необходимости режим можно изменить сразу во время работы.
УЦИ дополняет эту механику современным способом контроля координат, но не усложняет сам процесс.
Именно это сочетание делает подобные станки востребованными: классическое управление, знакомое токарю, плюс цифровой контроль размеров.
Продуманная комплектация
Станок 16К25/1500 может комплектоваться трёх- и четырёхкулачковыми патронами, задней бабкой, неподвижным и подвижным люнетами, системой подачи СОЖ, рабочим освещением и другой технологической оснасткой. Предусмотрено защитное ограждение патрона, защиту резцедержателя и двухосевую систему УЦИ в числе доступных вариантов оснащения.
Благодаря этому конфигурацию можно подбирать под реальные задачи предприятия, а не приобретать избыточное оборудование, которое в дальнейшем не будет использоваться.
Результат поставки
В результате реализации проекта заказчик получил универсальный токарно-винторезный станок 16К25/1500 с УЦИ — современное и при этом понятное рабочее место для выполнения широкого круга металлообрабатывающих операций.
Станок сочетает несколько важных для производства качеств: универсальность, механическую простоту, ремонтопригодность, жёсткую конструкцию и удобный цифровой контроль перемещений.
Такое решение особенно эффективно для предприятий, которым необходимо оперативно выполнять ремонтные работы, изготавливать запасные части, оснастку и небольшие партии деталей без длительной подготовки производства.
ВЕКПРОМ — не только поставка станка, но и сервис
При покупке промышленного оборудования значение имеет не только сам станок. Не менее важно, кто будет сопровождать заказчика после его поставки.
ВЕКПРОМ уделяет большое внимание техническому сопровождению оборудования на протяжении его эксплуатации.
Специалисты компании помогают подобрать станок под конкретные размеры деталей и характер производства, подобрать необходимую оснастку и дополнительную комплектацию, а также организовать поставку оборудования.
Гарантия от 12 месяцев, при этом гарантийный ремонт осуществляется собственным отделом гарантийного обслуживания компании.
Это особенно важно для промышленного заказчика: при возникновении технического вопроса предприятие взаимодействует не с неизвестным зарубежным продавцом, а с российским поставщиком, который сопровождает поставленное оборудование.
Проверенное оборудование и ответственное сопровождение
Для ВЕКПРОМ успешный проект — это оборудование, которое не просто доставлено на предприятие, а действительно решает поставленную производственную задачу.
Поэтому при подборе специалисты учитывают размеры и материал деталей, необходимые операции, требуемую производительность, особенности помещения и пожелания к дополнительному оснащению.
16К25/1500 с УЦИ — хороший пример такого подхода: традиционный универсальный токарный станок получил современную цифровую систему контроля, сохранив главные преимущества классического оборудования — простоту, надёжность и понятность в эксплуатации.
Для заказчика это означает удобное рабочее место, готовое выполнять широкий спектр повседневных производственных задач, а поддержка ВЕКПРОМ помогает обеспечить уверенную эксплуатацию оборудования после поставки.
