Аргонодуговая сварка труб (TIG): технологические приёмы, типичные дефекты и методы их устранения

1. Область применения и актуальность TIG-сварки труб

Аргонодуговая сварка неплавящимся вольфрамовым электродом (TIG – Tungsten Inert Gas) является одним из наиболее универсальных и качественных методов соединения металлов. Она широко применяется:

• при сварке технологических трубопроводов из нержавеющей стали, титана и других ответственных материалов;

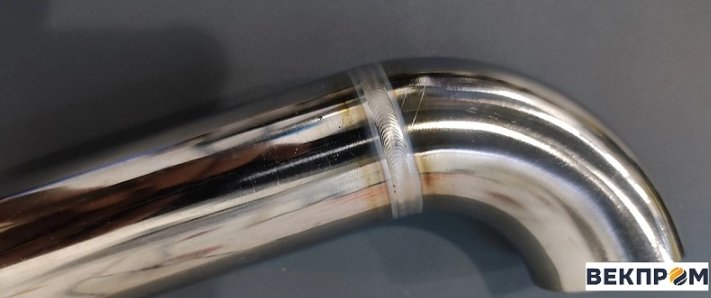

• при изготовлении декоративных конструкций (ограждения, поручни, корпуса оборудования) из нержавеющей стали, где требуется эстетичный вид шва;

• в пищевой, фармацевтической и полупроводниковой промышленности (трубопроводы высокочистых сред).

Часто при монтаже и ремонте трубопроводов возникает необходимость выполнять сварку в вертикальном пространственном положении (как на подъём, так и на спуск). Этот вид работ представляет особую сложность для начинающих сварщиков, однако при соблюдении определённых технологических приёмов и параметров возможно достичь стабильного высокого качества швов, сопоставимого с нижним положением.

2. Подготовительные операции перед сваркой

Качественная подготовка является основой бездефектного сварного соединения. Перед началом работ необходимо выполнить следующие мероприятия:

1. Очистка кромок труб и прилегающих зон.

   • Механическая зачистка (шлифовальным кругом или щёткой) – удаление окалины, ржавчины, масляных пятен на ширину не менее 20–30 мм от стыка.

   • Обезжиривание – протирка ацетоном, спиртом или специализированным растворителем.

2. Подготовка разделки кромок. Для труб с толщиной стенки более 3 мм рекомендуется выполнять V- или U-образную разделку с притуплением.

3. Выбор присадочной проволоки. Марка проволоки должна соответствовать марке основного металла (например, для нержавеющей стали AISI 304 – проволока ER308L). Диаметр проволоки подбирается в зависимости от толщины стенки (обычно 1,6–2,4 мм).

4. Выбор защитного газа. Для большинства сталей (углеродистых, нержавеющих) используется аргон высокой чистоты (99,995%). Для титана – аргон повышенной чистоты с дополнительной защитой корня шва.

5. Проверка оборудования: исправность источника питания, герметичность газовых магистралей, наличие заземления, состояние вольфрамового электрода (правильная заточка).

3. Технологические приёмы выполнения качественного TIG-шва

3.1. Контроль сварочного тока

Сила тока выбирается в зависимости от толщины стенки трубы, типа металла и пространственного положения сварки.

• Слишком низкий ток → непровар, недостаточное проплавление корня.

• Слишком высокий ток → прожог, подрезы, перегрев и укрупнение зерна в зоне термического влияния.

Ориентировочные токи для нержавеющей стали при вертикальном положении: для толщины 1,5–2 мм – 40–60 А; для 3–4 мм – 70–90 А. Значения корректируются под конкретную конструкцию.

3.2. Стабилизация длины дуги

Дуга должна быть короткой (длина дуги не более 1–2 мм). Короткая дуга обеспечивает:

• концентрированный подвод тепла;

• меньшую зону термического влияния;

• лучшее проплавление и защиту сварочной ванны.

Для поддержания стабильности дуги важны: постоянная скорость подачи электрода (для ручной сварки), правильный выбор тока и напряжения, а также применение импульсных режимов (при наличии такой возможности).

3.3. Равномерное перемещение по окружности трубы

При сварке неповоротного стыка сварщик должен равномерно перемещать горелку, сохраняя постоянный угол наклона электрода (обычно 70–80° к направлению сварки). Для достижения равномерной чешуйчатости и одинакового проплавления по всему периметру требуется:

• постоянная скорость перемещения;

• синхронизация добавления присадки (периодическое окунание проволоки в ванну);

• контроль угла наклона горелки при переходе через верхнюю (потолочную) и нижнюю точки.

3.4. Контроль межпроходной температуры (для многослойных швов)

При сварке толстостенных труб (суммарная толщина шва более 6–8 мм) сварка выполняется в несколько слоёв – корневой, заполняющие, облицовочный. Важно контролировать температуру между проходами (межпроходную температуру). Рекомендуемые значения:

• для углеродистых сталей – не более 250–300°C;

• для нержавеющих сталей – не более 150–200°C (чтобы избежать охрупчивания и выгорания хрома).

Превышение этих температур ведёт к росту зерна, снижению ударной вязкости и коррозионной стойкости.

4. Типичные дефекты при TIG-сварке труб и способы их устранения

Дефект	Внешние проявления	Причины	Способы устранения / предотвращения
Поры (газовые раковины)	Округлые полости на поверхности или внутри шва	– Загрязнение кромок (масло, влага, ржавчина) – Недостаточный расход защитного газа – Подсос воздуха в зону сварки – Высокое содержание водорода в аргоне	– Тщательная очистка и обезжиривание перед сваркой – Проверить герметичность газовых шлангов, увеличить расход аргона (8–12 л/мин) – Использовать аргон высокой чистоты (99,995%)
Непровар (отсутствие сплавления)	Отсутствие проплавления корня, незаплавленная разделка	– Слишком малый сварочный ток – Неправильный зазор между кромками – Тупая заточка вольфрамового электрода – Слишком высокая скорость перемещения	– Увеличить ток на 10–20% – Скорректировать сборку стыка (зазор 1,5–3 мм) – Заточить электрод с углом 20–30° – Снизить скорость перемещения
Прожог	Сквозное отверстие в корне шва	– Чрезмерный ток – Слишком малый зазор между кромками (нет места для ванны) – Неравномерная подача присадки – Длительная задержка в одном месте	– Снизить ток на 10–15% – Увеличить притупление или зазор по технологии – Обеспечить равномерное добавление проволоки – Использовать импульсный режим для контроля ванны
Горячие трещины (кристаллизационные)	Тонкие разрывы в центре шва, вдоль оси	– Высокое тепловложение и медленное охлаждение – Наличие серы или фосфора в основном металле – Неправильная марка присадочной проволоки – Жёсткое закрепление деталей	– Снизить ток, увеличить скорость (уменьшить тепловложение) – Использовать проволоку с раскислителями (Si, Mn, Ti) – Обеспечить свободное перемещение (убрать жёсткие упоры) – Применить подогрев для снятия напряжений (спорно, для некоторых сталей – наоборот, быстрее охлаждение)
Подрезы	Углубления по краям шва	– Слишком высокая скорость сварки – Неправильный угол наклона горелки – Избыточный ток	– Уменьшить скорость перемещения – Держать горелку под углом 70–80° (не вертикально) – Снизить ток на 10%
Окисление шва (цвета побежалости)	Тёмные или радужные оксидные плёнки на поверхности	– Недостаточная газовая защита (малый расход аргона, подсос воздуха) – Отсутствие защиты корня шва с внутренней стороны трубы	– Увеличить расход аргона до 10–15 л/мин – Использовать заднюю защитную ванну (подача аргона внутрь трубы) – Применять газовые линзы для ламинарного потока

5. Роль автоматизации: орбитальные сварочные головки ATTA CWH

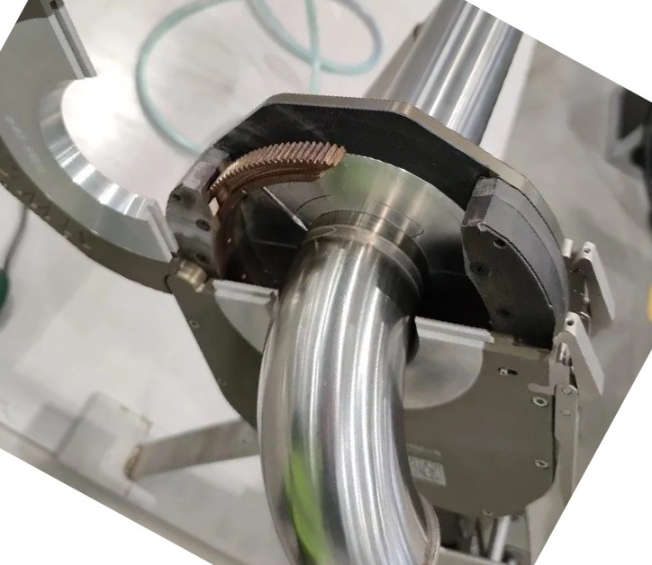

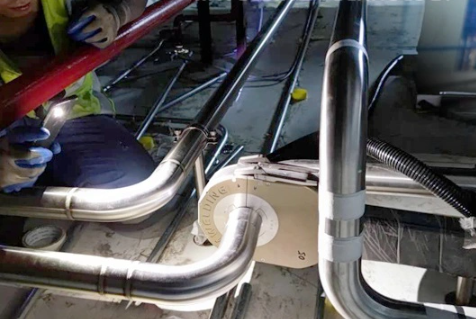

Для снижения влияния человеческого фактора и достижения стабильно высокого качества при сварке тонкостенных труб из нержавеющей стали применяются автоматические орбитальные сварочные головки закрытого типа, например, серия ATTA CWH. Данное оборудование работает в комплекте с унифицированным источником питания ATT VPU-200 и предназначено для TIG-сварки труб в любых пространственных положениях (включая вертикальное, потолочное и горизонтальное).

Технические характеристики (обобщённые):

Модель	Диапазон наружных диаметров труб, мм	Диаметр вольфрамового электрода, мм	Скорость вращения, об/мин	Защитный газ	Охлаждение
ATTA CWH-40	6,35 – 38,1	1,6 / 2,4	0,2 – 4	Аргон	Водяное
ATTA CWH-80	38,1 – 76,2	1,6 / 2,4	0,2 – 4	Аргон	Водяное
ATTA CWH-120	76,2 – 114,3	1,6 / 2,4	0,2 – 4	Аргон	Водяное

Конструктивные особенности и преимущества:

1. Полное водяное охлаждение сварочной головки – обеспечивает высокую продолжительность включения (ПВ), предотвращает перегрев при длительной непрерывной работе, что особенно важно при сварке длинных участков трубопроводов.

2. Четырёхканальная подача аргона внутри корпуса – многозонная защита (основное сопло, задняя защита электрода, внутренний поддув трубы, дополнительная газовая линза) гарантирует чистоту шва, отсутствие окислов и пор.

3. Прецизионный двигатель вращения с обратной связью по скорости – поддержание постоянной угловой скорости компенсирует биение и некруглость трубы, обеспечивая равномерное формирование шва.

4. Предустановленные экспертные параметры (встроенная база данных) – для различных диаметров и толщин стенок система автоматически выбирает оптимальный сварочный ток, скорость вращения и расход газа. Это позволяет операторам без длительного опыта получать стабильно высокое качество сварки.

Решаемые проблемы по сравнению с ручной TIG-сваркой:

• Нестабильность процесса из-за усталости сварщика или различий в квалификации.

• Низкая производительность (ручная сварка требует больше времени на один стык).

• Высокий уровень дефектов (поры, непровары, подрезы), требующих переделок.

• Повышенный расход защитного газа из-за неоптимальной настройки.

Внедрение автоматических орбитальных головок позволяет:

• повысить стабильность и повторяемость процесса;

• снизить трудозатраты (не менее чем на 30%);

• обеспечить высокое качество шва, соответствующее требованиям радиографического и ультразвукового контроля.

6. Заключение

Качественная аргонодуговая сварка труб требует тщательной подготовки, точного соблюдения режимов (ток, скорость, расход газа) и контроля пространственных положений. Основные дефекты – поры, непровары, прожоги, горячие трещины, подрезы – возникают при нарушении технологии и могут быть предотвращены путём очистки кромок, правильного выбора тока, использования аргона высокой чистоты и поддержания стабильной короткой дуги.

Для серийного и ответственного производства, особенно при работе с трубами из нержавеющей стали малого и среднего диаметра, наиболее эффективным решением является применение автоматических орбитальных сварочных головок с водяным охлаждением и многоканальной газовой защитой (например, серия ATTA CWH). Такое оборудование минимизирует влияние человеческого фактора, обеспечивает высокую производительность и гарантирует получение сварных соединений, соответствующих самым строгим стандартам качества.
