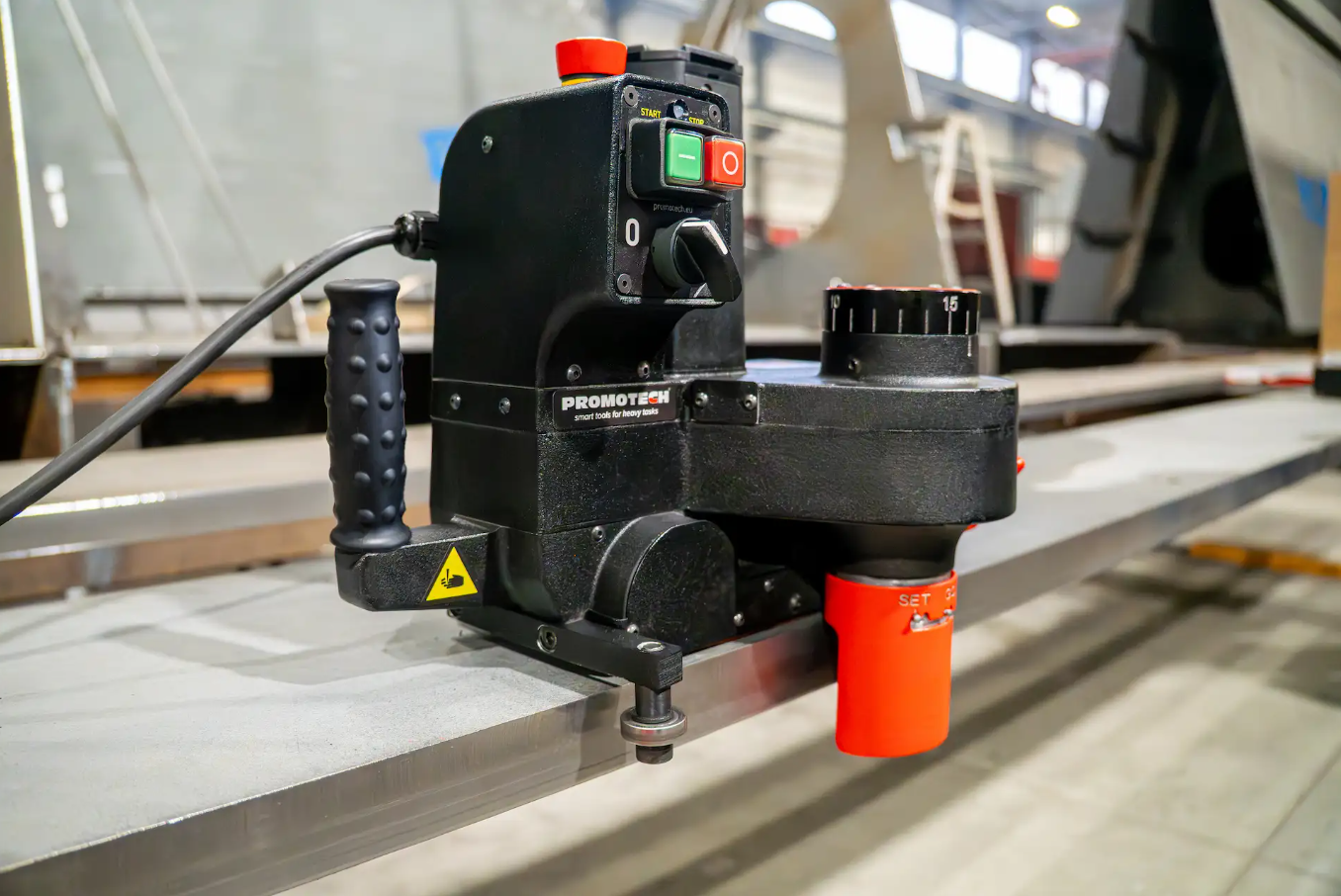

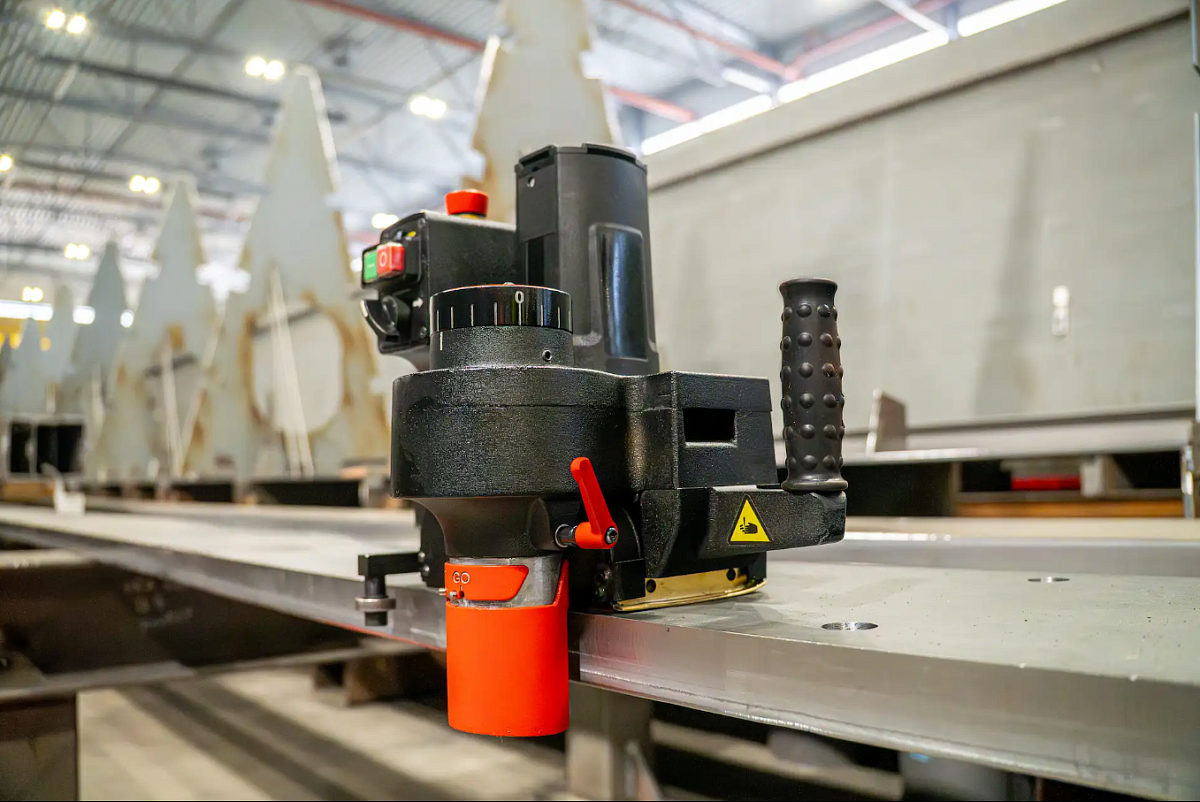

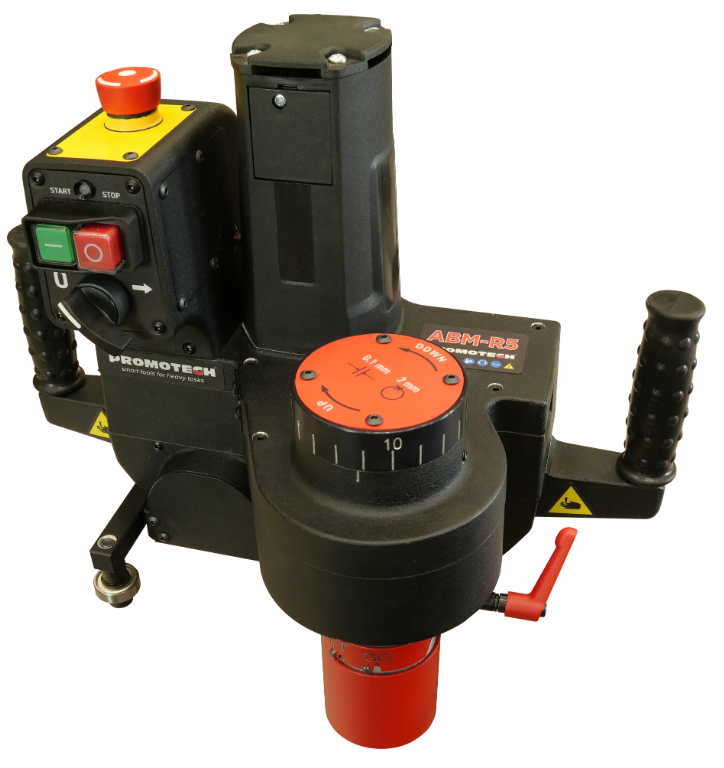

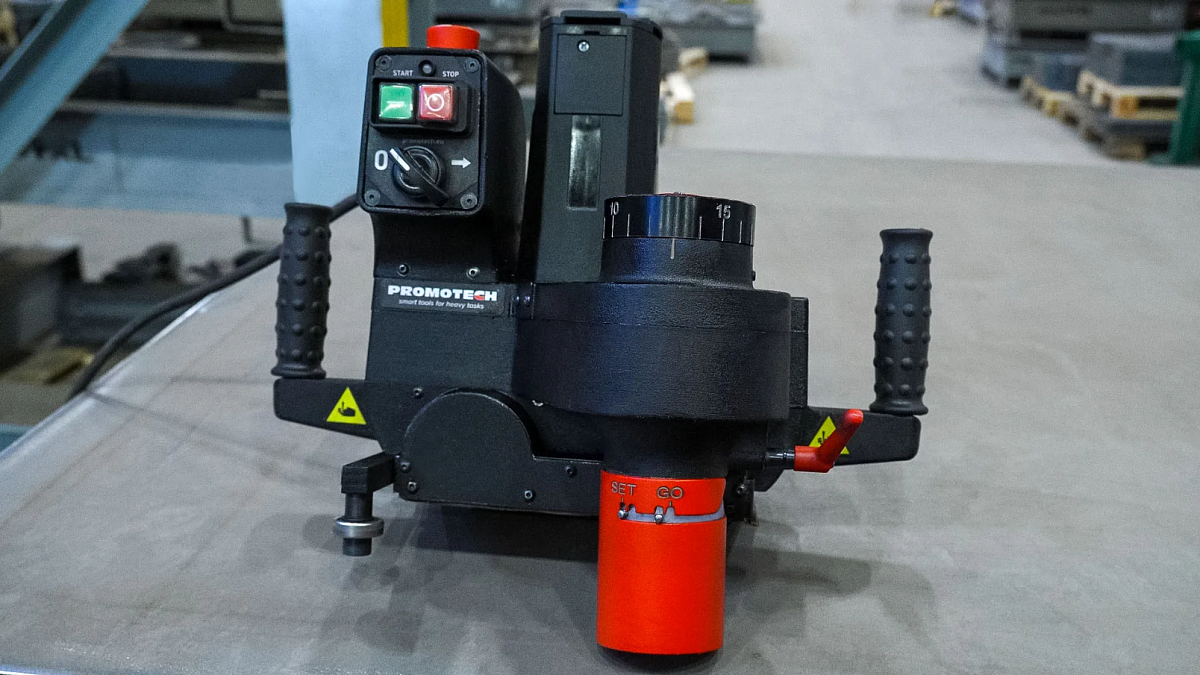

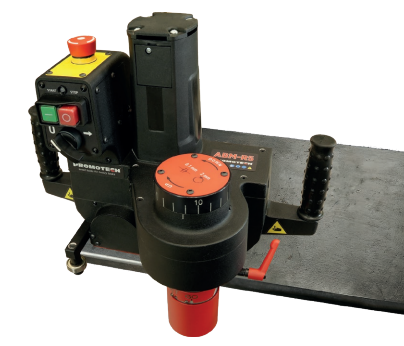

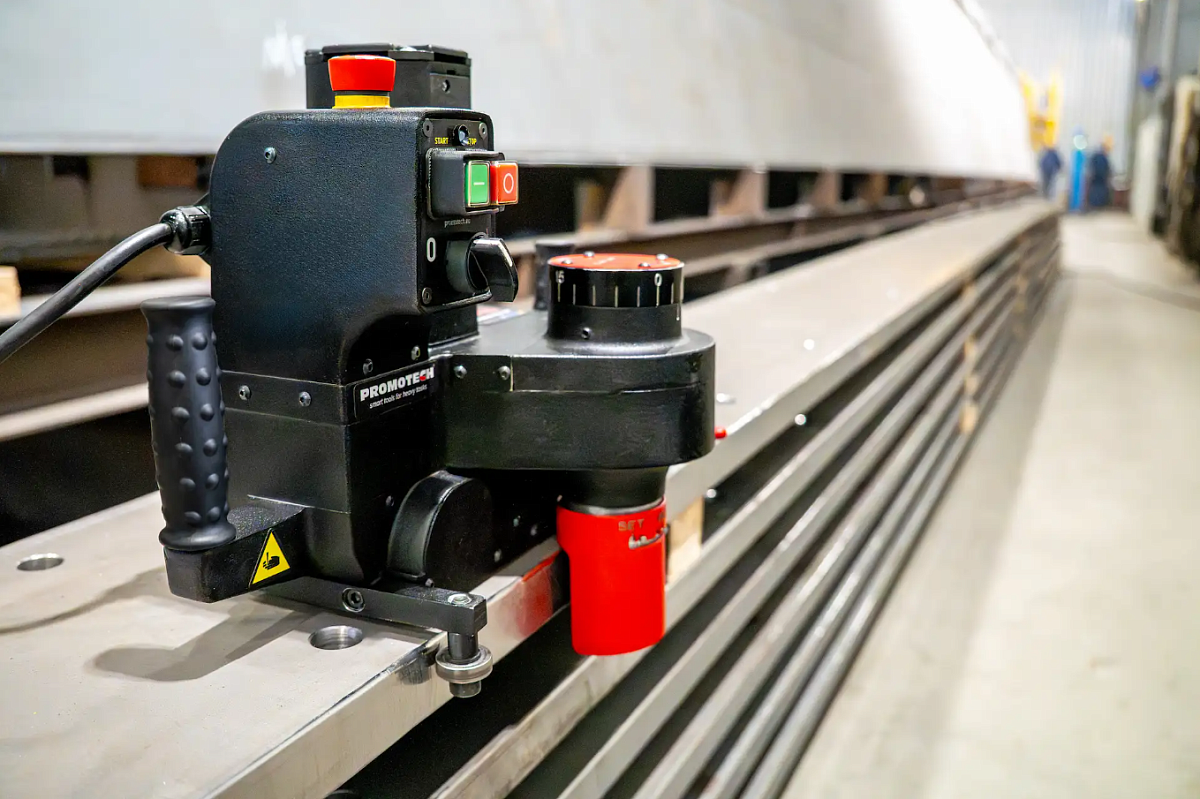

ABM-R5 Компактный самоходный радиусный кромкорез с автоматической подачей для стальных листов и профилей

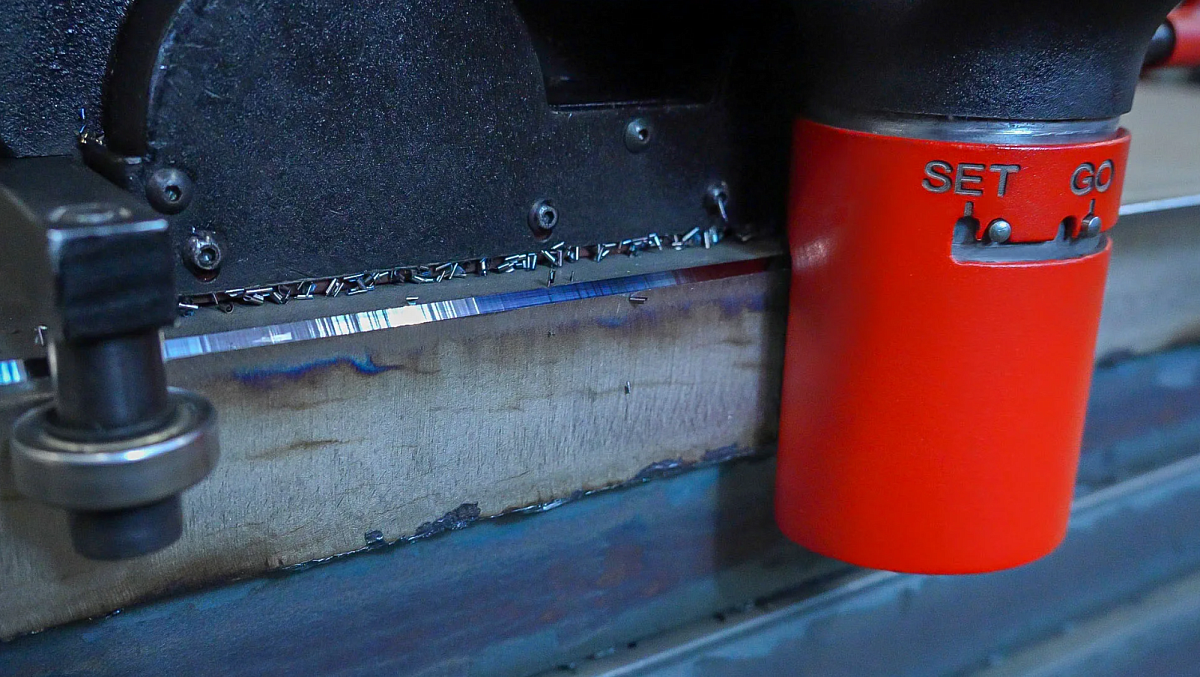

ABM R5 — компактный самоходный кромкорез с автоматической подачей, предназначенный для точного радиусного скругления и снятия фаски по верхним и нижним кромкам стальных листов и профилей.

Станок выполняет радиусное скругление R2–R5 или прямую фаску за один проход как по верхним, так и по нижним кромкам, обеспечивая стабильное качество без термической деформации и без использования направляющих рельсов.

Типовые области применения:

• Скругление кромок для требований окраски, покрытий и безопасности.
• Изготовление стальных металлоконструкций.
• Обработка стальных профилей в судостроении.
• Подготовка кромок листов и профилей под сварку.
• Длинномерные двутавровые балки, профили

Основные возможности:

• Радиусное фрезерование: R2 / R3 / R4 / R5.
• Обработка верхней кромки.
• Обработка нижней кромки — опция.
• Прямая фаска до 6 мм.
• Магнитный привод с автоматической подачей.
• Работа без направляющих рельсов.

Особенности и преимущества:

• 4-колёсный магнитный привод с автоматической подачей обеспечивает стабильное перемещение без направляющих рельсов с постоянной скоростью подачи до 2,0 м/мин, даже на длинных стальных листах и профилях.
• Радиусное фрезерование за один проход — R2, R3, R4 или R5 — по верхним и нижним кромкам значительно сокращает время обработки по сравнению с традиционной шлифовкой.
• Снятие прямой фаски до 6 мм под углом 45° в стандартном исполнении и 30° в опциональном исполнении обеспечивает гибкость при подготовке кромок под сварку и при финишной обработке на одном компактном станке.
• Возможность обработки нижней кромки — опция — позволяет выполнять полную обработку кромок без повторного зажима или переворачивания заготовки.

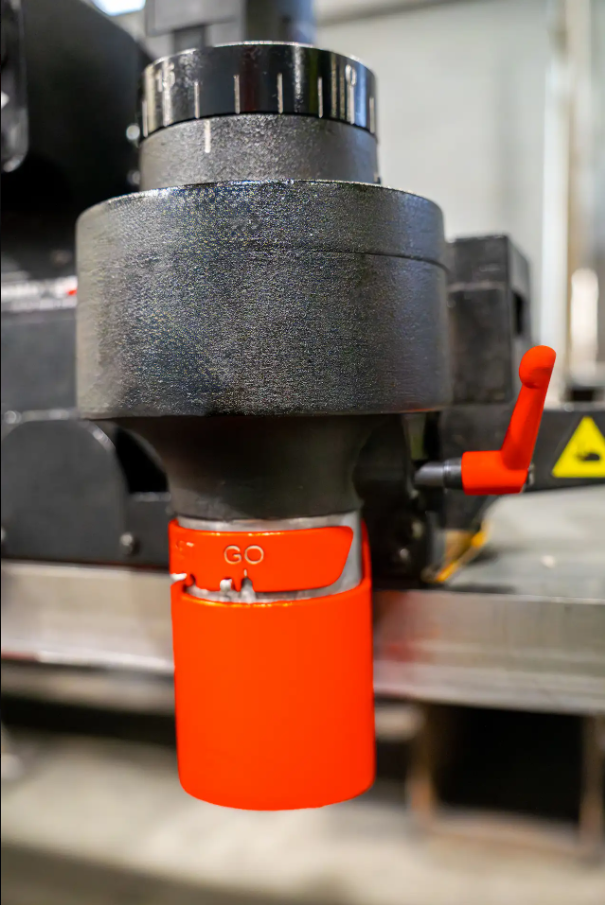

• Высокоточная регулировка фрезерной головки с шагом 0,1 мм обеспечивает точную и повторяемую геометрию радиуса и фаски.
• Интеллектуальная система контроля перегрузки динамически регулирует скорость подачи под нагрузкой, защищая режущие пластины и поддерживая стабильное качество поверхности.
• Автоматическая остановка и отвод инструмента в конце реза предотвращают повреждение режущих пластин и повышают безопасность оператора.
• Отсутствие зоны термического влияния благодаря технологии холодного фрезерования исключает деформацию материала и необходимость последующей обработки.
• Компактная и лёгкая промышленная конструкция массой 14 кг обеспечивает удобство работы при сохранении производительности промышленного уровня.
• Система обдува стружки удаляет стружку из зоны обработки, улучшает качество поверхности и снижает износ направляющих колёс.

Система защиты от перегрузки с обратной связью

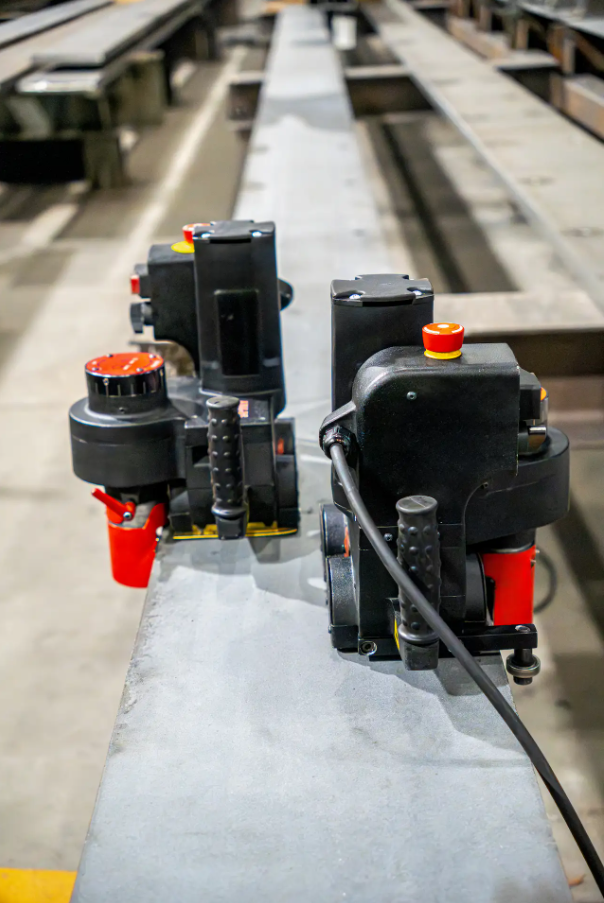

• ABM-R5 перемещается со стабильной скоростью до 2,0 м/мин.
• Интеллектуальная система защиты от перегрузки контролирует нагрузку и при необходимости снижает скорость перемещения, например при затуплении режущих пластин или обработке твёрдого материала.

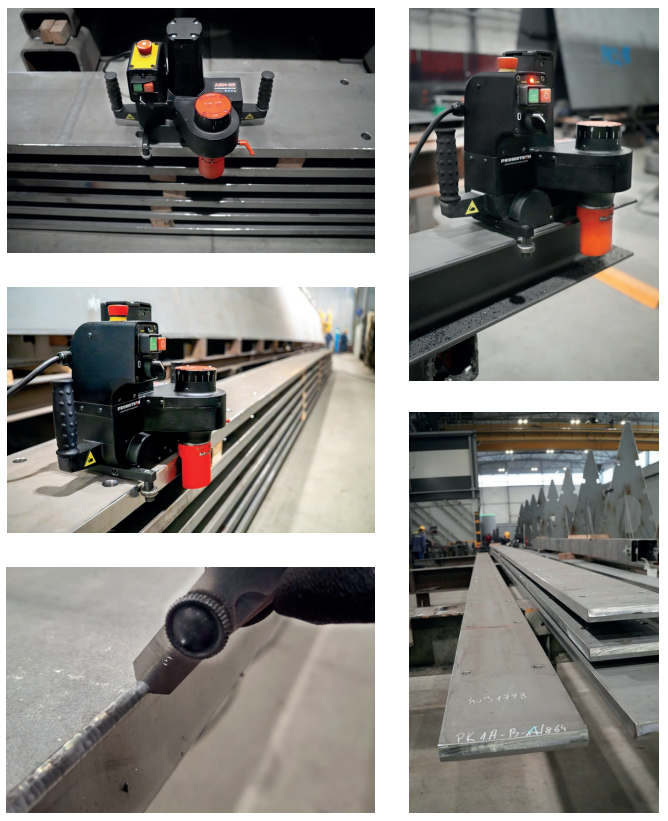

Области применения:

I. Радиусное фрезерование ВЕРХНЕЙ КРОМКИ

• ABM-R5 формирует равномерное скругление кромки: R2, R3, R4 или R5.

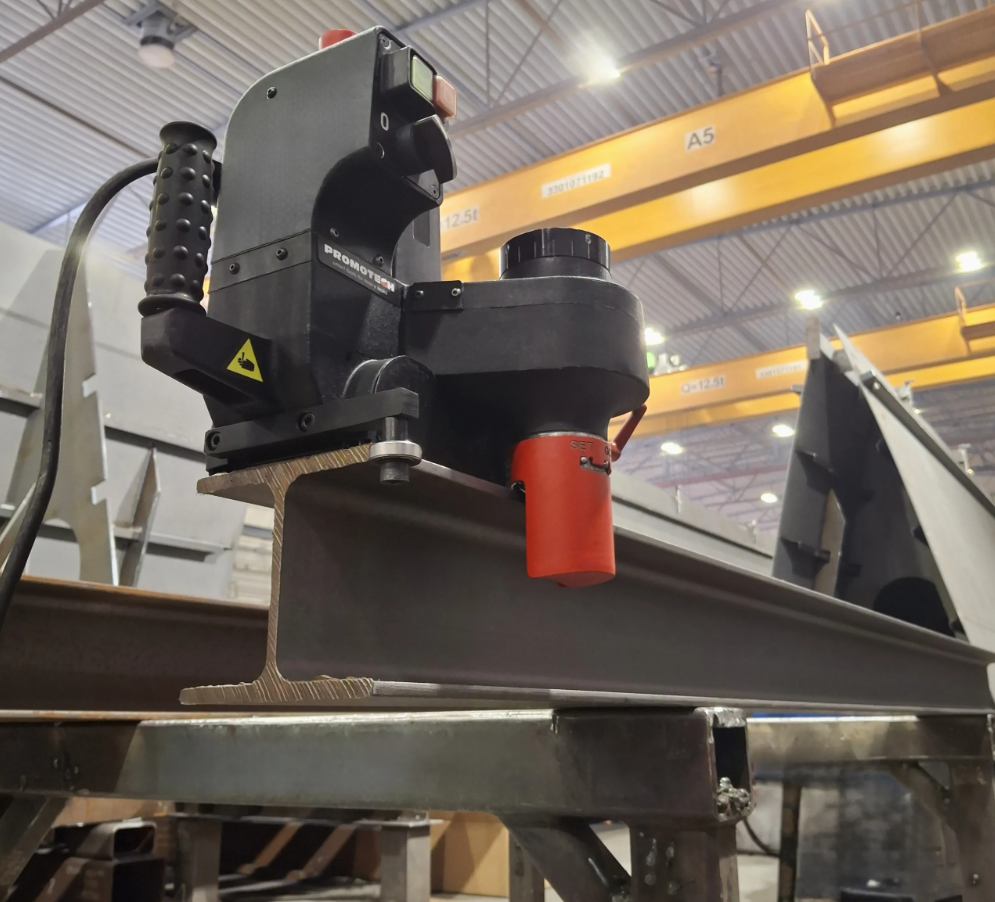

• Минимальная ширина заготовки, например полки двутавровой балки, составляет 150 мм.
• Минимальная толщина заготовки составляет 8 мм.

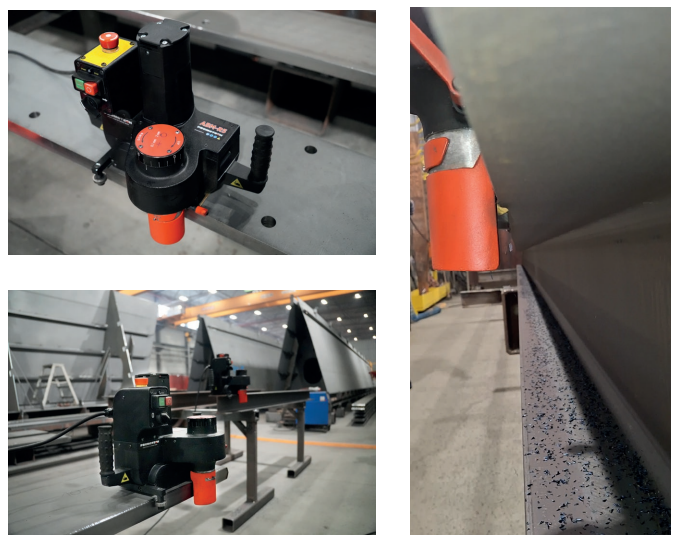

II. Радиусное фрезерование НИЖНЕЙ КРОМКИ

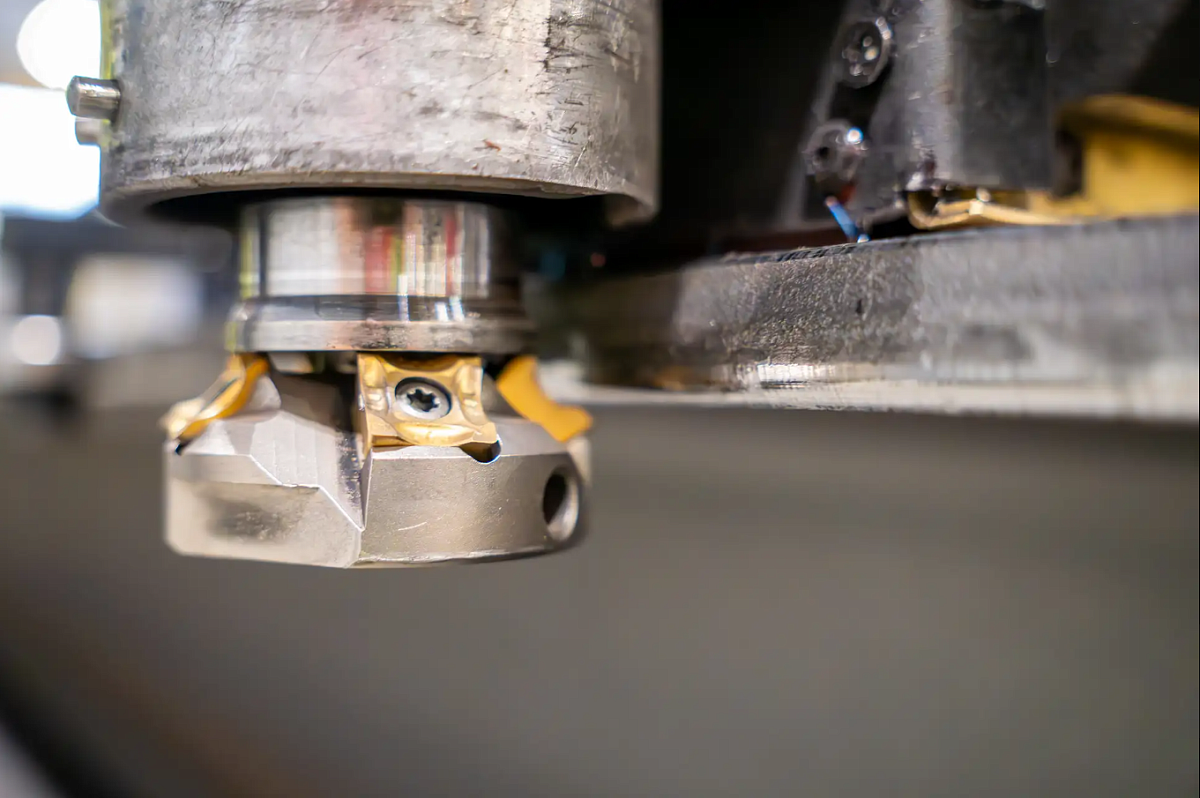

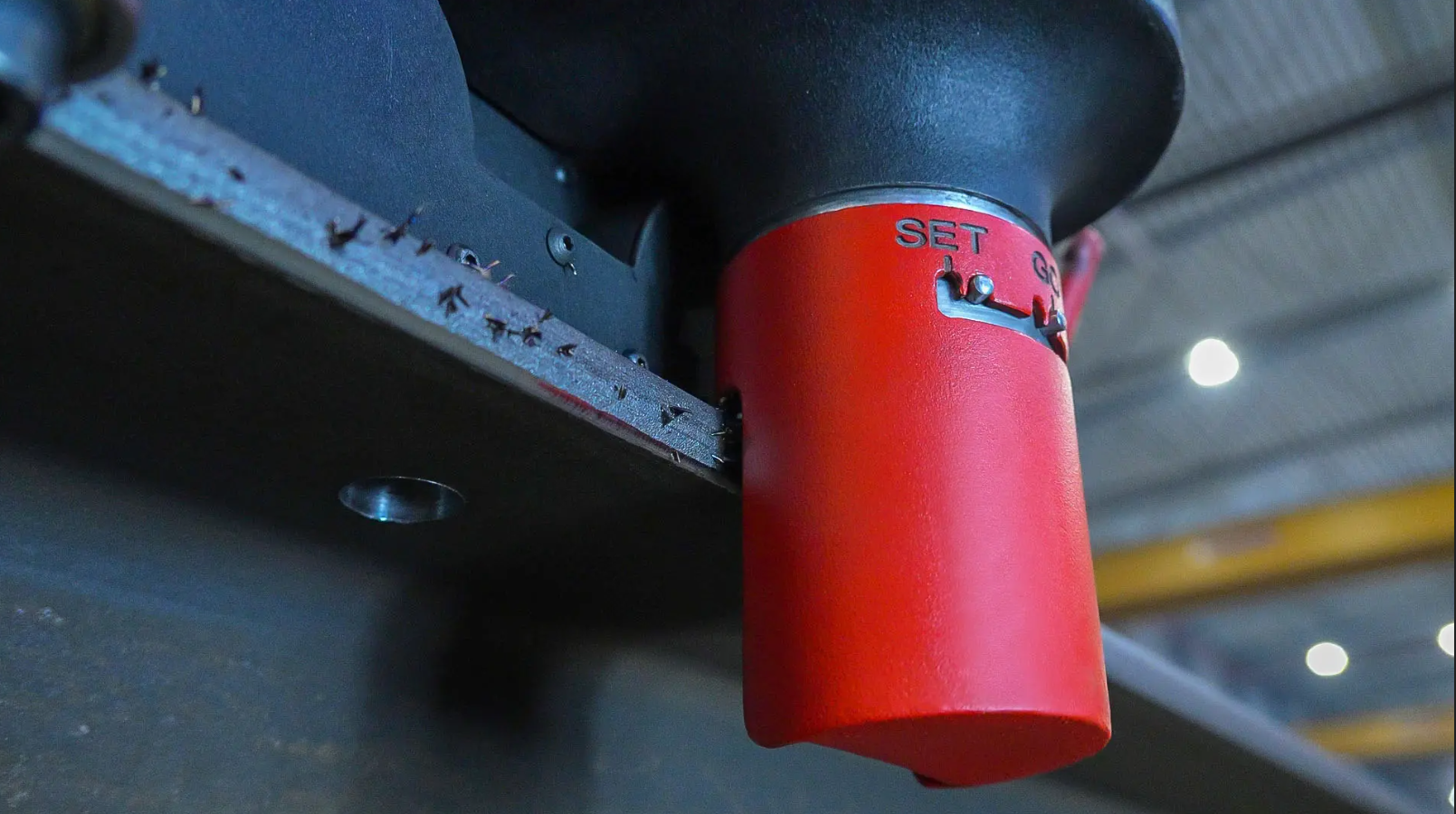

• ABM-R5 способен выполнять радиусное скругление нижней кромки R2, R3, R4 или R5 с использованием опциональной фрезерной головки GLW-0762-0075-00-0.
• Минимальная ширина заготовки, например полки двутавровой балки, составляет 150 мм.
• Максимальная толщина заготовки в этом случае составляет 30 мм.

III. Снятие фаски с ВЕРХНЕЙ КРОМКИ

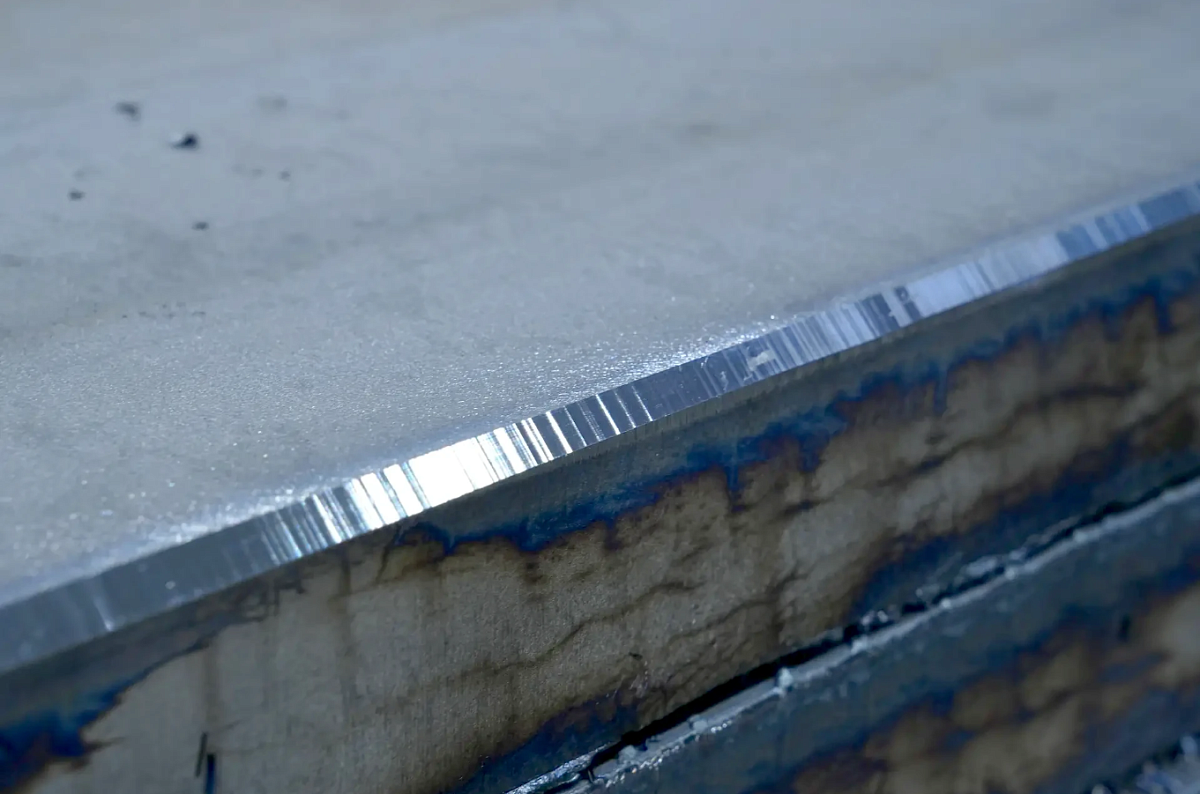

• ABM-R5 способен выполнять фаску шириной до 6 мм под углом 45°.
• Также возможно выполнение фаски до 6 мм под углом 30° с использованием опциональной фрезерной головки GLW-0540-09-00-00-0.
• Минимальная толщина заготовки составляет 8 мм.

IV. Снятие фаски с НИЖНЕЙ КРОМКИ — ОПЦИЯ

• ABM-R5 способен выполнять фаску шириной до 6 мм под углом 45° на нижних кромках с использованием опциональной фрезерной головки GLW-0762-0075-00-0.

Технические характеристики ABM-R5

Дополнительные принадлежности и расходные материалы:

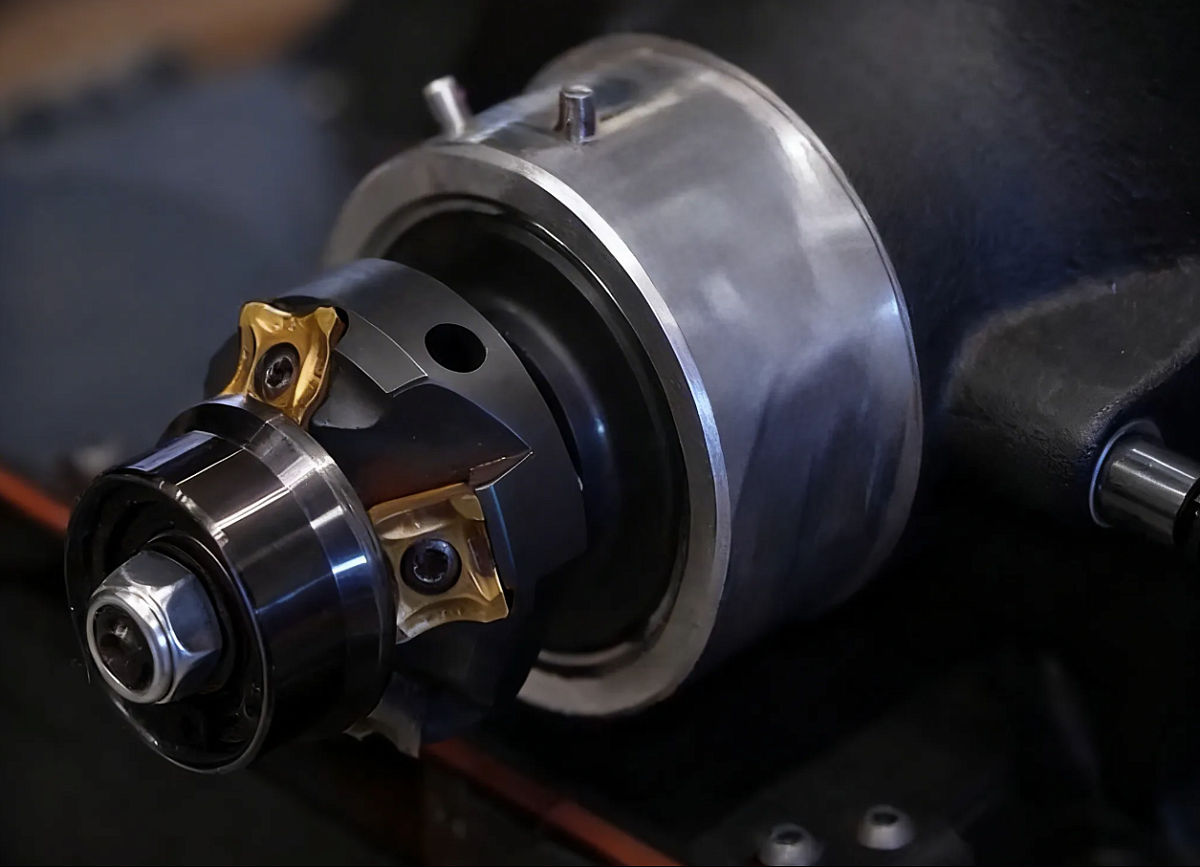

• GLW-0540-08-00-00-0 — фрезерная головка 45° для снятия фасок и радиусного скругления.
• GLW-0762-0075-00-0 — фрезерная головка 45° для снятия фасок и радиусного скругления на нижних кромках.
• GLW-0540-09-00-00-0 — фрезерная головка 30°.
• RLK-0540-08-02-00-0 — направляющий ролик Ø35 мм.
• PLY-000737 — твердосплавная режущая пластина SPEX-R2 для мягкой стали / низкоуглеродистой стали, поставка по 10 шт. в коробке.
• PLY-000738 — твердосплавная режущая пластина SPEX-R3 для мягкой стали / низкоуглеродистой стали, поставка по 10 шт. в коробке.
• PLY-000739 — твердосплавная режущая пластина SPEX-R4 для мягкой стали / низкоуглеродистой стали, поставка по 10 шт. в коробке.
• PLY-000740 — твердосплавная режущая пластина SPEX-R5 для мягкой стали / низкоуглеродистой стали, поставка по 10 шт. в коробке.
• PLY-000391 — твердосплавная режущая пластина SPEX для мягкой стали / низкоуглеродистой стали, поставка по 10 шт. в коробке.
• SRB-000289 — винт крепления режущей пластины.
• SMR-000005 — смазка для винтов, 5 г / 0,17 унции.

Комплект поставки:

• Кромкорез, включая фрезерную головку 45° для снятия фасок и радиусного скругления, без режущих пластин.
• Инструмент для удаления стружки.
• Специальный плоский ключ.
• Комбинированный ключ 22 мм.
• Смазка Molykote 1000, 5 г
• Отвёртка Torx T15.
• Пластиковый кейс.
• Руководство оператора.
