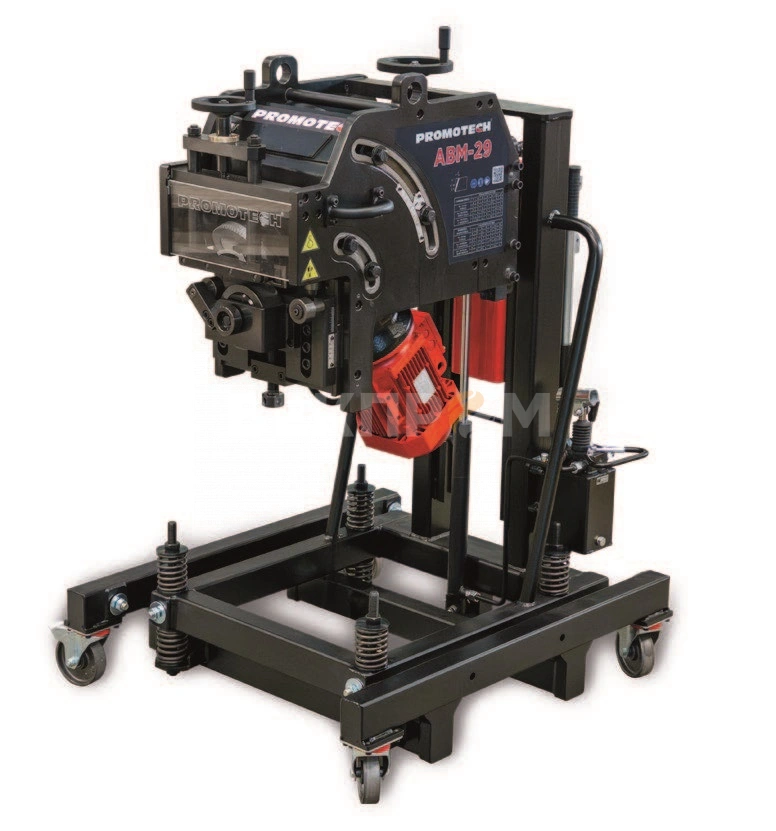

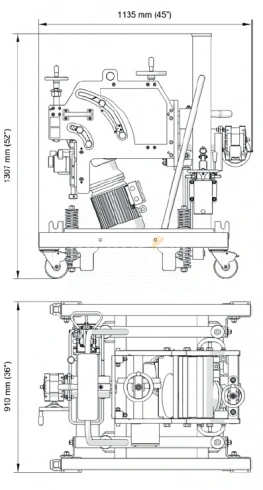

Автоматический кромкоскол (фаскосниматель) Promotech АВМ-29
Сравнить
Поделиться
В избранное
Описание
В целях соответствия постоянно возрастающим требованиям к качеству и производительности при тяжёлой обработке кромок в металлообрабатывающей промышленности компания Promotech представляет новую портативную машину для двусторонней обработки тяжёлых листов.
Как и в уже хорошо зарекомендовавшей себя кромкоскалывающей машине ABM-14, в новой модели ABM-29 применяется метод скола материала (метод холодной резки) для формирования фаски.
ABM-29 — это самоходная машина повышенной мощности, способная снимать фаску шириной до 20 мм за один проход.
Модель ABM-29 выполняет двустороннюю фаску под углом от 20 до 45 градусов на различных видах стали, включая нержавеющую и другие специальные стали, без необходимости переворачивания заготовки.
Фаскосниматель оснащён эргономично спроектированной тележкой для транспортировки и хранения.
Для обработки мелких деталей или труб с внутренним диаметром более 150 мм возможна также стационарная работа машины ABM-29.
-
Фаскосниматель повышенной мощности с автоматическим передвижением вдоль кромки листа со скоростью до 1,7 м/мин
-
Снятие фаски шириной до 20 мм за один проход и до 29 мм — при многократной обработке
-

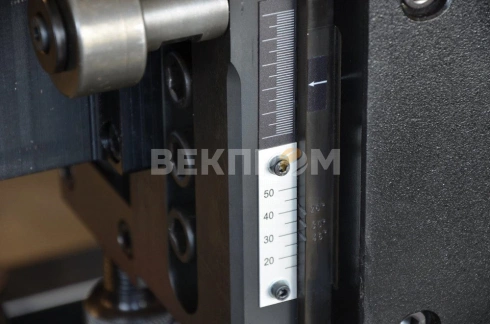

Плавная регулировка высоты фрезерования / ширины фаски
-
Плавная регулировка угла фаски в диапазоне от 20 до 45 градусов
-
Интегрированная тележка облегчает выполнение как верхней, так и нижней фаски, с регулировкой по высоте от 685 до 1000 мм
-
Возможность стационарной установки для обработки мелких заготовок
-
Обработка труб с минимальным внутренним диаметром 150 мм (6 дюймов)
-
Защита от перегрузки
-
Режим обратного хода для освобождения застрявшего инструмента
-
ABM-29 — машина с пониженным уровнем шума
В зависимости от типа материала, с помощью машины ABM-29 можно за один проход получить фаску шириной до 20 мм
| Прочность на разрыв Rm |
β (угол фаски) |
20° | 25° | 30° | 35° | 37.5° | 45° |
|---|---|---|---|---|---|---|---|
| Rm ≤ 392 МПа (57 000 psi) | B (мм) | 20 | 20 | 20 | 20 | 20 | 20 |
| h (мм) | 19 | 18 | 17.5 | 16.5 | 16 | 16 | |
| Rm = 392–490 МПа (57 000–71 000 psi) | B (мм) | 16 | 16 | 16 | 16 | 16 | 16 |
| h (мм) | 15 | 14.5 | 14 | 13 | 12.5 | 11.5 | |
| Rm = 490–588 МПа (71 000–85 000 psi) | B (мм) | 13 | 13 | 13 | 13 | 13 | 13 |
| h (мм) | 12.5 | 12 | 11 | 10.5 | 10 | 9 |
| Прочность на разрыв Rm |
β (угол фаски) |
20° | 25° | 30° | 35° | 37.5° | 45° |
|---|---|---|---|---|---|---|---|
| Rm ≤ 490 МПа (71 000 psi) | B (мм) | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 |
| h (мм) | 9 | 8.5 | 8 | 8 | 7.5 | 6.5 | |
| Rm = 490–588 МПа (71 000–85 000 psi) | B (мм) | 8 | 8 | 8 | 8 | 8 | 8 |
| h (мм) | 7.5 | 7.5 | 7 | 6.5 | 6.5 | 5.5 | |
| Rm = 588–686 МПа (85 000–100 000 psi) | B (мм) | 7 | 7 | 7 | 7 | 7 | 7 |
| h (мм) | 6.5 | 6.5 | 6 | 6 | 5.5 | 5 |

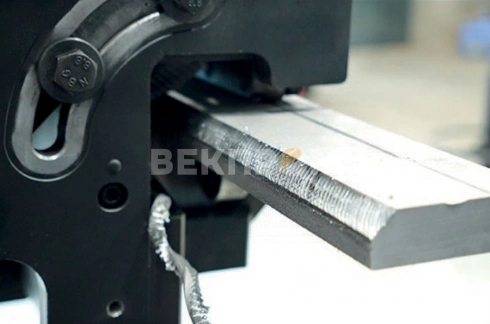

Ширина фаски до 29 мм при угле 45°
-
Машина ABM-29 позволяет выполнять фаски различной ширины (B)
-
Конечные результаты зависят от сочетания угла фаски (β) и высоты фаски (h)
Пошаговая обработка
Максимальная ширина фаски до 29 мм достигается за несколько проходов путём постепенного увеличения глубины погружения режущей головки в материал.
Обеспечивается точная регулировка следующих параметров:
-
угол фаски,
-
глубина фаски,
-
толщина материала.

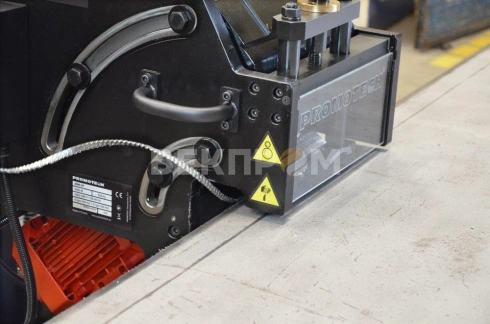

Обработка толстолистового проката
Благодаря автоматической подаче машина ABM-29 способна перемещаться вдоль верхнего и нижнего торца листа.
Обработка малых заготовок
Для обработки мелких заготовок возможна стационарная установка машины.

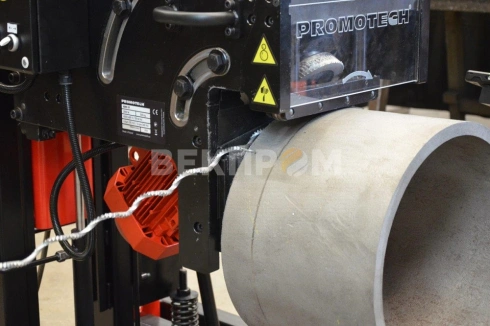

Обработка труб
Машина ABM-29 также может снимать фаску с труб с внутренним диаметром более 150 мм (6 дюймов).

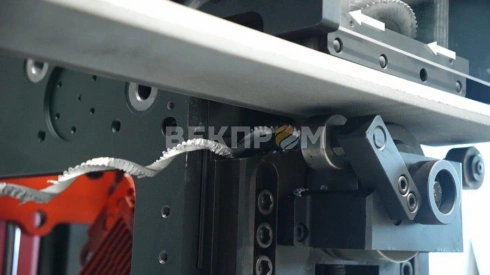

Работа в перевёрнутом положении
Благодаря тележке возможно вращение машины на 180° (вверх/вниз) для выполнения верхней и нижней фаски без необходимости переворачивать лист.

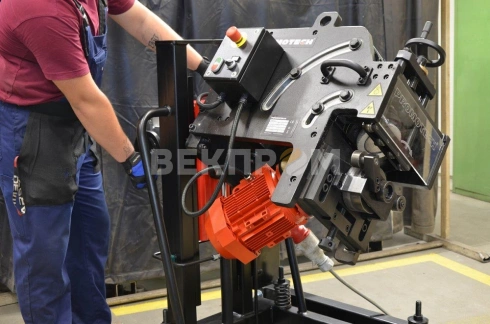

Управление легко осуществляется одним оператором.
Механическая блокировка фиксирует машину в верхнем или перевёрнутом положении.

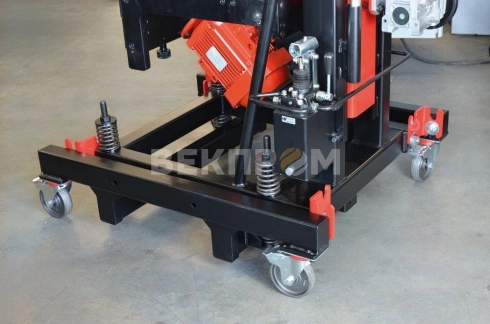

Гидравлическая регулировка тележки по высоте
Встроенная эргономичная тележка оснащена гидравлической системой регулировки высоты в диапазоне от 685 до 1000 мм.
Специальные фиксаторы транспортной тележки обеспечивают жёсткую фиксацию оборудования для стационарной работы.
Технические характеристики ABM-29
| Параметр | Значение |
|---|---|
| Напряжение питания | 3×400 В + PE, 50–60 Гц |
| Мощность | 3000 Вт |
| Скорость вращения шпинделя | 4 об/мин (при 50 Гц); 5 об/мин (при 60 Гц) |
| Угол фаски (β) | 20°–45° |
| Максимальная ширина фаски (B) | 29 мм |
| Максимальная ширина фаски за один проход | 20 мм |
| Максимальная высота снятия (h) | 14,5 мм |
| Минимальная толщина листа | 10 мм |
| Максимальная толщина листа | 40 мм (*до 50 мм при определённых условиях) |
| Минимальная ширина листа | 80 мм |
| Скорость снятия фаски | 1,7 м/мин (при 50 Гц) |
| Минимальный внутренний диаметр трубы | 150 мм |
| Масса | 540 кг |
| Код изделия | UKS-0808-10-40-00-00-0 |
Комплект поставки:
-
Машина для снятия фаски с интегрированной тележкой
-
Транспортировочный ящик
-
Разводной гаечный ключ: 32–36 мм, 30–32 мм, 24–27 мм
-
Фреза (срезающий резец)
-
Шестигранные ключи: 14 мм, 8 мм, 6 мм, 4 мм
-
Руководство оператора
Характеристики
| Артикул | UKS-0808-10-40-00-00-0 |
|---|---|
| Производитель | Promotech |
| Ширина фаски, мм | 29 |
