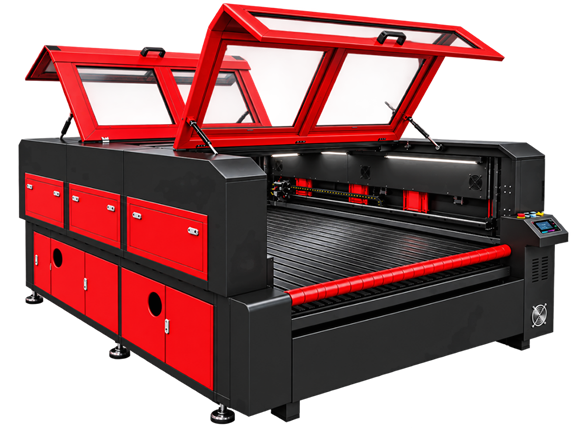

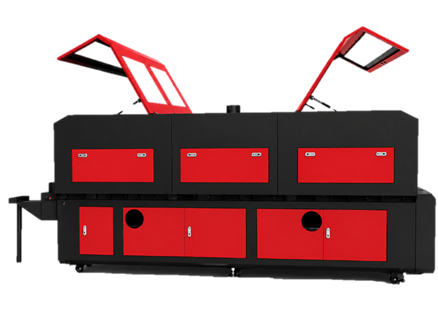

Лазерный комплекс гравировки закрытого типа с двумя порталами
Сравнить
Поделиться
В избранное
Описание
Комплекс лазерной резки Tokagama Laser Graver 2P A-F TG-GL 1530 флагмановская модель - высокомощный CO₂-лазер с технологией поляризационного объединения двух лазерных лучей в единый выходной луч. Такая конструкция обеспечивает стабильную выходную мощность и высокую плотность лазерного излучения. Излучатель выполнен в защитном металлическом корпусе, оснащён системой высоковольтной защиты и предусматривает водяное охлаждение. Предназначен для установки в CO₂-лазерные станки для резки и обработки акрила, древесины, МДФ, фанеры, пластика.
Tokagama Laser Graver 2P TG-GL-1530 — промышленный лазерный комплекс закрытого типа для резки и гравировки листовых неметаллических материалов.
Модель оснащена двумя CO₂-лазерными излучателями Yongli DLT300P и двумя режущими головками. Система управления Ruida 6612U обеспечивает синхронный запуск двух головок и позволяет выполнять асинхронную обработку: головки работают независимо друг от друга и обрабатывают отдельные участки материала.
Автоматическая функция предотвращения столкновений повышает безопасность работы оборудования.
Максимальная скорость резки достигает 30 000 мм/мин, скорость гравировки — 60 000 мм/мин, точность позиционирования — до ±0,01 мм.
Конструкция станка рассчитана на стабильную работу при длительной интенсивной эксплуатации. В комплектацию входят сервоприводы Leadshine, линейные направляющие, промышленная зубчато-реечная передача, сотовый рабочий стол, система водяного охлаждения, компрессор, вытяжка и стабилизатор напряжения.
|

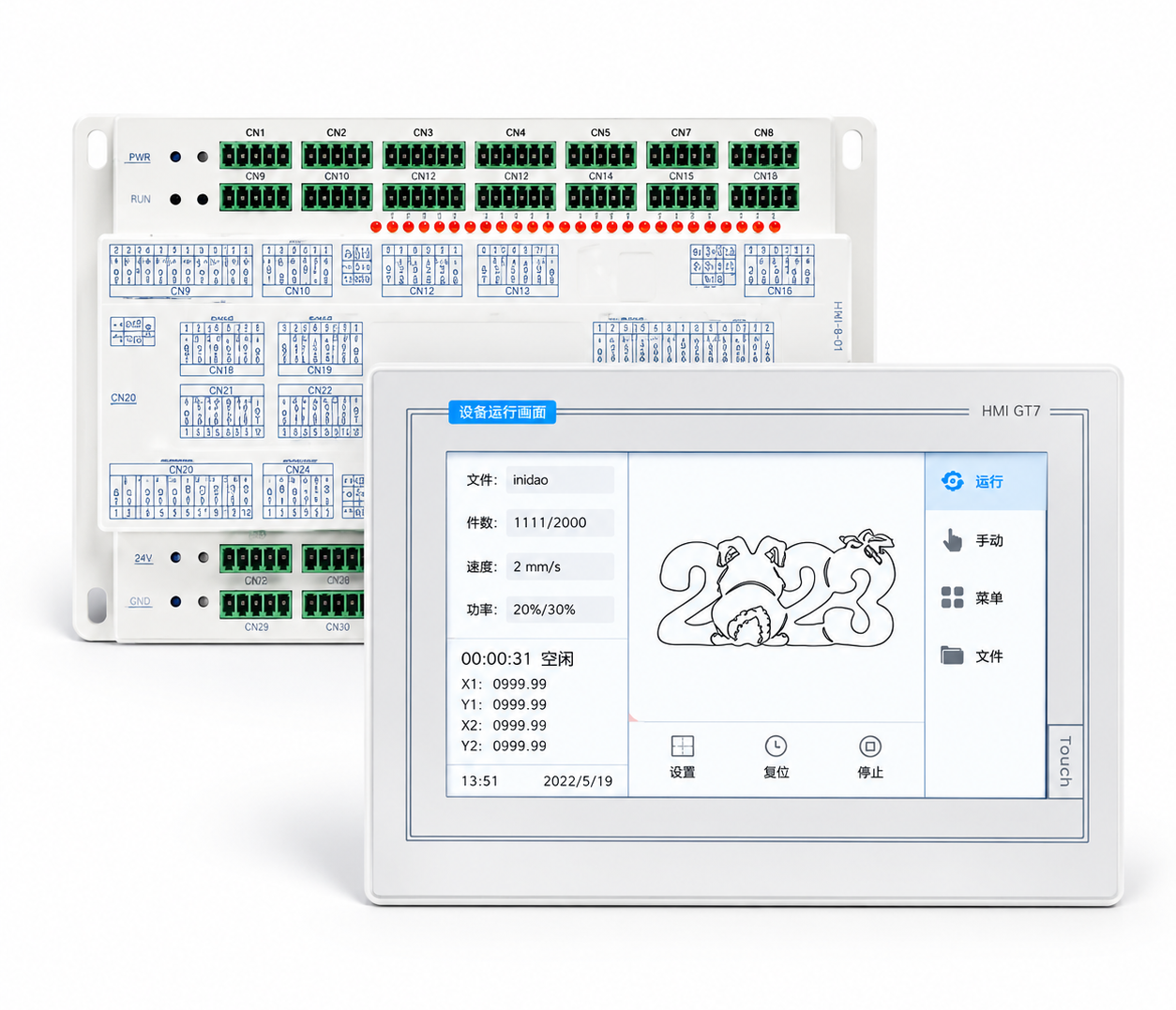

Система управления На станке установлена система управления Ruida 6612U. Система обеспечивает:
Поддерживаются форматы файлов: PLT, DST, DXF, BMP, DWG, AI, LAS. Совместимое программное обеспечение: AutoCAD, CorelDRAW. |
|
Лазерная трубка Yongli DLT300P Мощность — 300 Вт; количество — 2 шт.; тип — стеклянная CO₂-лазерная трубка; охлаждение — циркуляционное водяное; длина волны — 10 600 нм; заявленный срок службы — до 10 000 часов. Лазерная трубка обеспечивает высокое качество луча, высокую скорость резки и стабильный режим выхода луча в течение срока службы. |
|
Режущая головка В комплексе установлены две высококачественные режущие головки. Конструкция головок рассчитана на стабильную работу при непрерывной высокоскоростной обработке и длительной интенсивной эксплуатации. Система управления Ruida 6612U обеспечивает независимую работу головок и автоматическую защиту от столкновений. |
|

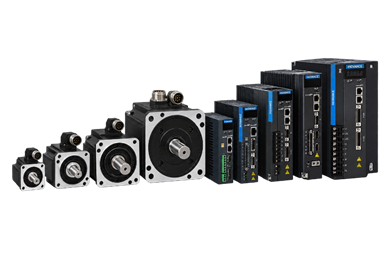

Серводвигатели Leadshine В станке используются серводвигатели и драйверы Leadshine. Система привода обеспечивает стабильность перемещения, высокую точность и возможность продолжительной работы оборудования. |
|

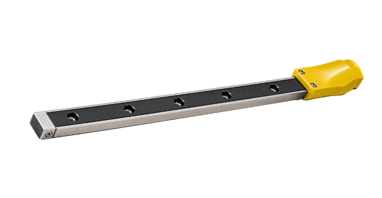

Линейные направляющие Система направляющих обеспечивает:
|
|
Система передачи Система оснащена высокоточной промышленной шестерней-рейкой и обеспечивает высокую жёсткость, стабильность хода без зазоров и вибраций. Конструкция исключает заусенцы, смещения и деформацию при резке. Отличная динамика ускорения и высокая износостойкость позволяют эффективно выполнять крупносерийную точную обработку. |
Характеристики
| Мощность, Вт | 2х300 |
|---|---|
| Рабочее поле, мм | 1500х3000 |
| Скорость гравировки, мм/мин | до 60 000 |
| Точность позиционирования, мм | ±0,01 |
| Напряжение питания | 220 В / 50 Гц |
Преимущества
Два лазерных излучателя
Комплекс оснащён двумя CO₂-лазерными трубками Yongli DLT300P. Срок службы лазерной трубки, указанный производителем оборудования, — до 10 000 часов.
Две режущие головки
Две головки позволяют выполнять обработку отдельных участков материала независимо друг от друга. Система управления обеспечивает синхронный запуск головок и автоматическую защиту от столкновений.
Высокая скорость обработки
Скорость гравировки — до 60 000 мм/мин, скорость резки — до 30 000 мм/мин.
Высокая точность позиционирования
Заявленная точность позиционирования — ≤ ±0,01 мм.
Промышленная система привода
Сервомоторы и драйверы Leadshine обеспечивают стабильную работу привода и высокую точность перемещения.
Жёсткая система перемещения
Промышленные линейные направляющие отличаются высокой точностью, жёсткостью, износостойкостью и стабильностью движения.
Зубчато-реечная передача
Высокоточная промышленная зубчато-реечная передача обеспечивает стабильное движение без люфтов и вибраций и рассчитана на интенсивную эксплуатацию.
Сотовый рабочий стол
Сотовая конструкция рабочего стола уменьшает площадь контакта материала с поверхностью платформы и снижает вероятность появления следов на обратной стороне материала при резке.
Промышленное охлаждение
Для охлаждения лазерных трубок используется циркуляционная система водяного охлаждения. В комплектацию входит прецизионный чиллер с точностью контроля температуры ±0,3 °C.
Стандартная комплектация
| Оборудование / компонент | Количество / исполнение |
|---|---|
| Лазерная трубка | Yongli DLT300P 2 по 300 Вт |
| Лазерные излучатели | 2 шт. |
| Режущие головки | 2 шт. |
| Система управления | Ruida 6612U |
| Серводвигатели и драйверы | Leadshine |
| Линейные направляющие | Промышленное исполнение |
| Система передачи | Высокоточная зубчато-реечная |
| Рабочий стол | Сотовый |
| Чиллер | 2 шт. |
| Компрессор | 0,8 МПа, 320 л/мин, ресивер 70 л |
| Вытяжка | В комплекте |
| Стабилизатор напряжения | В комплекте |
| Красный прицел | В комплекте |
| Защита при открытии крышки | В комплекте |
| Подача воздуха при подаче газа | В комплекте |
| ЗИП | Отражатель — 5 шт., фокусные линзы — 5 шт. |
| Комплект инструментов | В комплекте |
| Техническая документация | На русском языке |
