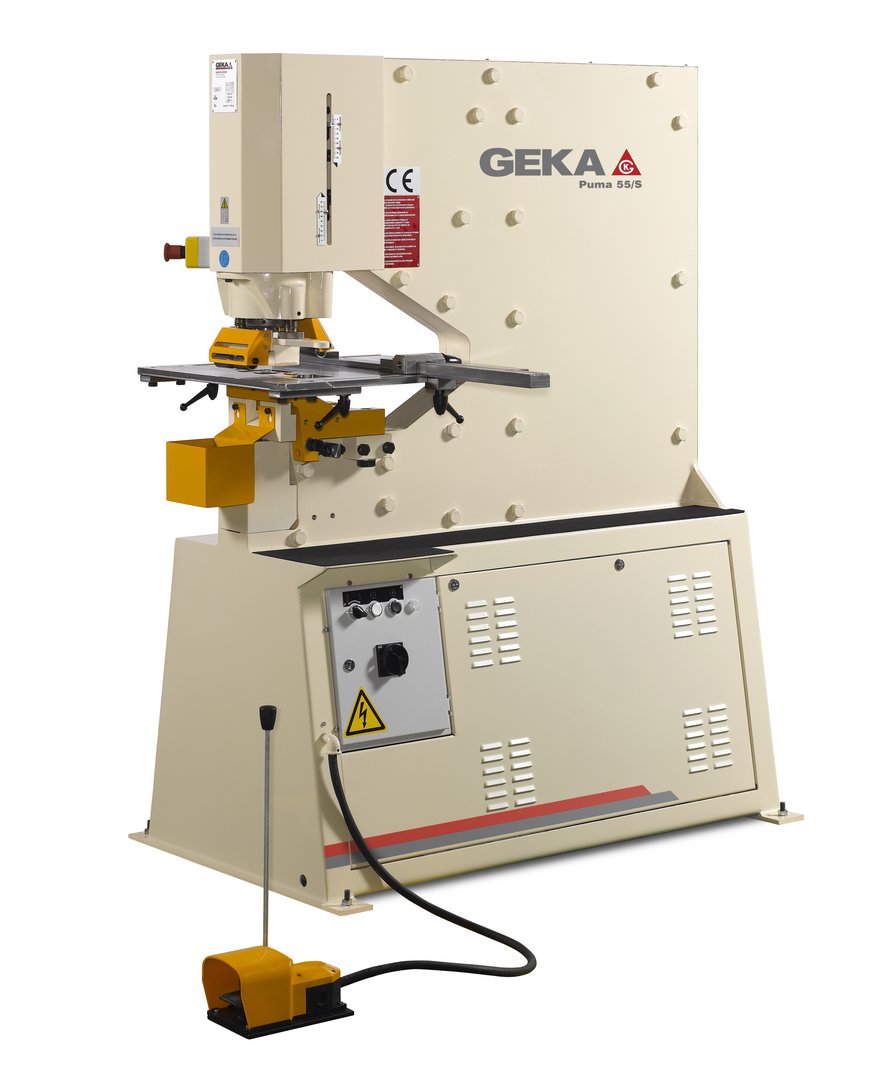

Пробивной пресс Geka PUMA 55
Сравнить
Поделиться
В избранное
1 146 640 ₽
Под заказ
Основные характеристики
Артикул
Puma 55S
Производитель
Глубина зева, мм
500
Усилие пробивки, т
55
Рабочая высота, мм
1060
Гарантия
от 12 мес
Гарантия предоставляется заводом изготовителем
Гарантийный ремонт осуществляется в отделе гарантийного обслуживания нашей компаии
Подробнее про гарантию
Доставка
от 1 дня
Доставка осуществляется по М+МО до Вашего склада/офиса, до терминала ТК, в аэропорт
Если оборудование является крупногабаритным, то действуют индивидуальные условия доставки. Возможен самовывоз с нашего склада в МО, г. Жуковский по предварительному согласованию
Подробнее про доставку
Сервис 24/7
установим, обслужим
Установка и шеф монтаж на вашей территории, пусконаладка оборудования
ВЕКПРОМ предлагает шеф-монтаж сложного оборудования на территории заказчика. Технические специалисты ВЕКПРОМ выполнят установку и запуск станка, а также проведут инструктаж и обучение ваших специалистов (по необходимости).
Все сервисы и услуги
Оплата
картой или на счет
Оплата производится в рублях на расчетный счет компании или картой при получении на складе.
Описание
Характеристики
Преимущества
Особенности
Стандартная комплектация
Дополнительная комплектация
Описание
Серия Puma
Серия Puma — это линейка пробивных прессов, предназначенных для пробивки отверстий в полосовом металле и профилях. В серию входят 5 моделей, различающихся усилием пробивки (в тоннах): Puma 55, Puma 80, Puma 110, Puma 165 и Puma 220.
Глубина зева оборудования варьируется от 500 до 800 мм (для модели Puma 220).
Гидравлический пробивной пресс Puma 55
Puma 55 — самая компактная модель в линейке пробивных прессов серии Puma. Оборудование сочетает надёжность и прочность конструкции, основанные на более чем 100-летнем опыте компании Geka в разработке и производстве комбинированных прессов (ironworkers).
Серия Puma включает односторонние пробивные машины, оптимально подходящие для большинства операций гидравлической пробивки.
Модель Puma 55 доступна в двух исполнениях в зависимости от требований производства:
- Версия S — глубина зева 500 мм
- Версия SD — глубина зева 750 мм
Обе версии обеспечивают усилие пробивки 55 тонн.
Конструктивные преимущества
- Усиленная станина, рассчитанная на высокие нагрузки
- Цилиндр с дополнительной системой направляющих
- Прочная и точная система валов, предотвращающая деформации
- Плавное (постепенное) центрирование пуансона
- Быстросменная система замены пуансона
- Система защит для безопасной эксплуатации
- Достаточное пространство для установки специального оборудования
- Оптимальная рабочая скорость
- Широкий ассортимент стандартных и специальных аксессуаров для выполнения различных задач
- Линейка моделей Puma с усилием от 55 до 220 тонн и глубиной зева от 500 до 800 мм
- Линейка портативных пробивных машин с усилием от 50 тонн и глубиной зева 130 мм
| Параметры | PUMA 55 | PUMA 80 | PUMA 110 | PUMA 165 | PUMA 220 |
|---|---|---|---|---|---|
| ПРОБИВКА | |||||
| Усилие пробивки | 55 т | 80 т | 110 т | 165 т | 220 т |
| Максимальная пробиваемая способность | Ø 40×10 мм | Ø 40×14 мм | Ø 40×20 мм | Ø 40×30 мм | Ø 40×40 мм |
| Глубина зева S / SD | 500 / 750 мм | 510 / 750 мм | 500 / 750 мм | 510 / 760 мм | 510 / 800 мм |
| Рабочая высота S / SD | 1060 / 810 мм | 1094 / 1194 мм | 991 / 1066 мм | 1060 / 1060 мм | 1013 / 1013 мм |
| ПРОБИВКА ПРОФИЛЕЙ С ДЕРЖАТЕЛЕМ «ГУСИНАЯ ШЕЯ» | |||||
| По полке (Leg) | 100–300 мм | 100–300 мм | 100–450 мм | 100–450 мм | 100–450 мм |
| По стенке (Web) | 100–500 мм | 100–500 мм | 100–500 мм | 120–500 мм | 120–500 мм |
| U-профиль по полке | 100–300 мм | 100–300 мм | 120–400 мм | 120–400 мм | 120–400 мм |
| U-профиль по стенке | 120–260 мм | 120–380 мм | 120–400 мм | 120–400 мм | 120–400 мм |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||
| Мощность двигателя | 5 кВт | 9 кВт | 9 кВт | 15 кВт | 20 кВт |
| Ходов в минуту (при ходе 20 мм) | 37 | 40 | 28 | 28 | 25 |
| Максимальный ход | 60 мм | 70 мм | 80 мм | 100 мм | 100 мм |
Пробивная способность указана для материала с пределом прочности 45 кг/мм².
Характеристики
| Артикул | Puma 55S |
|---|---|
| Производитель | Geka |
| Габариты упаковки (ДхШхВ), мм | 1550х1200х1950 |
| Глубина зева, мм | 500 |
| Вес (брутто), кг | 1320 |
| Мощность, кВт | 5 |
| Усилие пробивки, т | 55 |
| Частота прессования в минуту при ходе 20 мм | 37 |
| Макс. способность пробивки, мм | 40x30 |
| Рабочая высота, мм | 1060 |
| Макс. ход, мм | 60 |
| Двутавр при пробивке в основании, мм | 100-500 |
| Двутавр при пробивке в полке, мм | 100-300 |
| Швеллер при пробивке в основании, мм | 120-260 |
| Швеллер при пробивке в полке, мм | 100-300 |
| Вес, кг | 1150 |
Преимущества
1. Пробивная станция
- Опора цилиндра
- Раздельный цилиндр двойного действия
- Концевые выключатели для регулировки хода пуансона
- Увеличенный ход для выполнения гибки, вытяжки, формовки и других операций
- Регулируемая направляющая система с защитой от проворачивания
- Дополнительные направляющие для компенсации боковых нагрузок и защиты гидравлических уплотнений
- Шпиндель для установки специального инструмента
- Быстросменная система замены пуансона
- Регулируемый прижим (съёмник материала)
- Рабочий стол с миллиметровой шкалой (входит в стандартную комплектацию)
- Регулируемый упор с диапазоном до 500 мм
- Держатель типа «гусиная шея» для пробивки швеллеров и профилей
- Регулируемая фиксация стола по оси X
- Регулируемая фиксация стола по оси Y
- Фиксирующий болт в основании держателя «гусиная шея»
2. Электрошкаф
- Ручной селекторный переключатель / электрический концевой выключатель
- Переключатель режима «инчинг» (пошаговый режим)
- Легкосъёмная дверца для доступа к гидравлическому агрегату
Особенности
Несмотря на различия по усилию пробивки, все машины серии обладают рядом общих конструктивных преимуществ:
- Антиротационный механизм на направляемом цилиндре
- Пошаговое центрирование пуансона
- Быстросменная система замены пуансона
- Комплекс защитных элементов для безопасной эксплуатации
- Широкий выбор дополнительного оборудования для выполнения различных задач
- Возможность установки держателя типа «гусиная шея» для пробивки профильных изделий
Стандартная комплектация
- Направляемый цилиндр
- Усиленная система валов, предотвращающая деформацию материала
- Регулируемая длина хода
- Полное усилие пробивки по всей длине хода
- Быстросменный держатель пуансона с прижимом (для инструмента Geka)
- Система защит для безопасной эксплуатации
- Центрирование пуансона с направляющей системой
Дополнительная комплектация
- Устройство для пробивки отверстий увеличенного диаметра
- Координатный (разметочный) стол для пробивки
- Полуавтоматическая система позиционирования стола по осям X-Y
