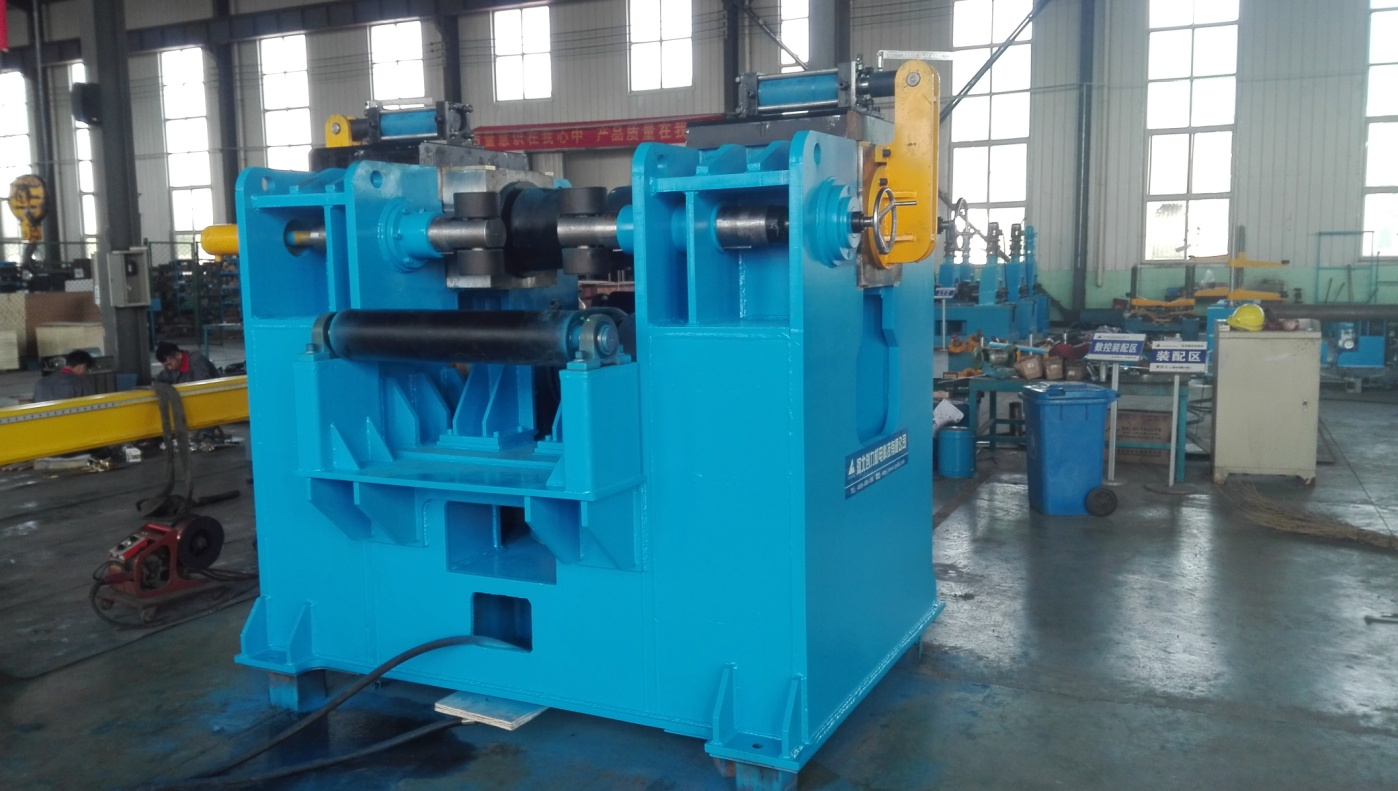

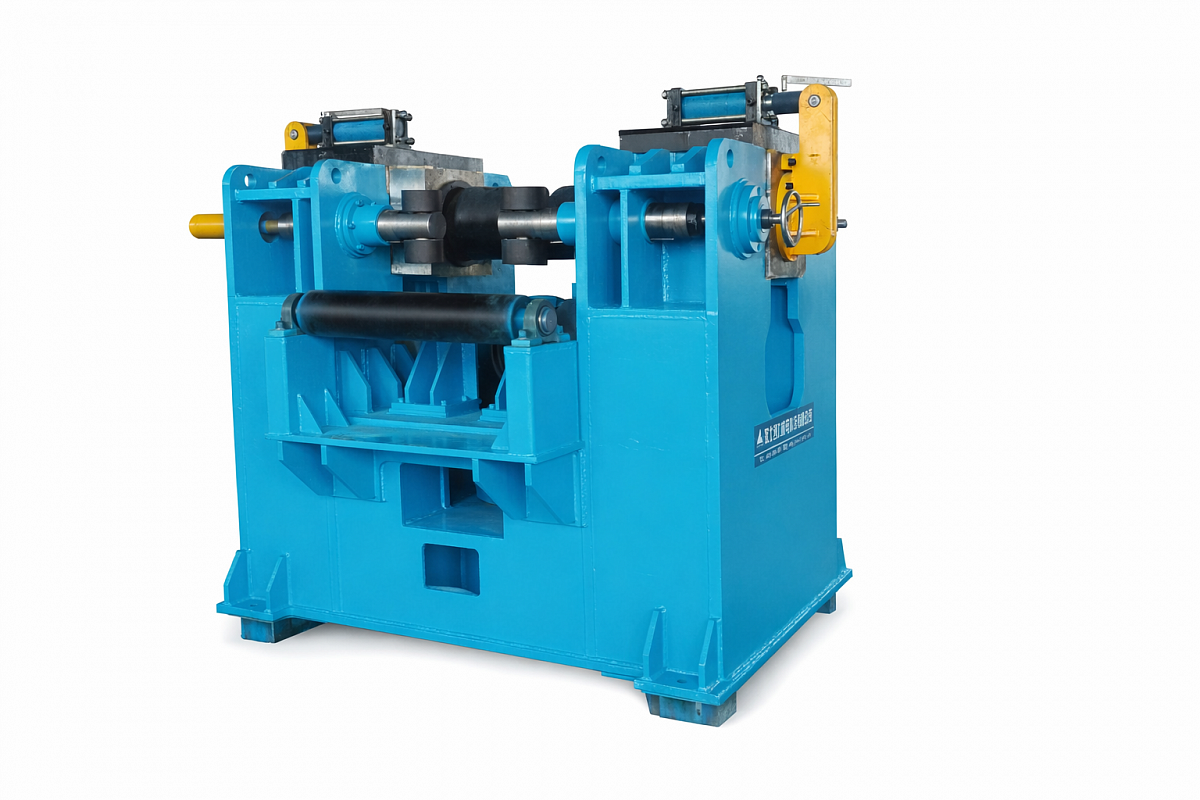

Станок для правки «грибовидности» полок двутавровых балок YJZ-80B
Сравнить
Поделиться
Правка осуществляется посредством обратной пластической деформации в результате механического воздействия на полку балки трех роликов: одного ведущего (снизу упирается в полку балки) и двух ведомых (сверху регулируются по высоте, в зависимости от толщины полки, упираются в крылья полки балки). В станке двутавровая балка вертикально позиционируется с помощью поддерживающих роликов.
Особенности:
- Главный привод машины оснащен двигателем мощностью 22 кВт с одноступенчатым циклоидальным редуктором + одноступенчатый цилиндрическим редуктором с большим крутящим моментом, высокой эффективностью и высокой скоростью коррекции.
- Стан для правки полок двутавровой балки оснащен гидравлическим приводом правильных валков. Гидравлический привод позволяет создать большее усилие правки, что дает возможность правки полок крупногабаритных балок. В отличие от станов с механическим приводом, гидравлические станы могут производить правку полок крупногабаритных балок с толщиной полки 60-80 мм.
- Все правильные ролики изготовлены из качественной легированной стали, прошедшие термообработку, что обеспечивает стабильную работу, отсутствие каких-либо дефектов, например трещин.
- Оборудование оснащено двумя комплектами вспомогательных правильных роликов для правки балки шириной полки менее 400 мм;
- В гидравлической системе используется аксиально-поршневой насос высокого давления для подачи масла, высоконапорные прецизионные фильтры высокого давления для обеспечения долговременной надежной работы электромагнитного клапана;
- Входные и выходные рольганги секционные и количество секций может быть увеличено в соответствии с требованиями заказчика до длины двутавровой балки.
Основные технические параметры
1.Толщина полки: 6-80 мм (материал Q345)
2. Ширина полки: 200-1000 мм
3. Толщина стенки: 6-80 мм
4. Высота стенки: 400-3000 мм
5. Скорость правки: ≤ 5,5 м/мин
6. Давление нижнего цилиндра: 2500 кН
7. Ход нижнего цилиндра: 150 мм
8. Максимальный крутящий момент редуктора: 50 кН.м
9. Номинальное давление гидравлической системы: 25 МПа
10. Мощность двигателя гидравлической системы: 22 кВт
11. Мощность двигателя входного и выходного ролика: 2,2×2 = 4,4 кВт
12. Длина рольганга: 18000 мм входной и выходной
13. Материал правильного ролика: 35CrMo (отечественный аналог 35ХМ)
14. Диаметр верхнего ролика: 320 мм

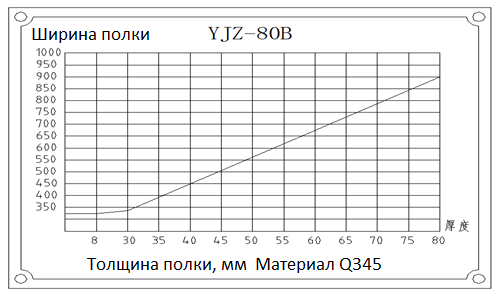

Материал Q345, по толщине и ширине должен соответствовать значениям, указанным в нижеприведенной таблице:
Основные компоненты
|
NO. |
Наименование |
Производитель |
Страна |
|
1 |
Главный редуктор |
Jiangsu Guomao |
Китай |
|
2 |
Подшипники |
Hawaro bearings |
Китай |
|
3 |
Контакторы |
Schneider |
Франция |
|
4 |
Реле |
Delixi |
Китай |
|
5 |
Кнопки, индикаторы |
Schneider |
Франция |
|
6 |

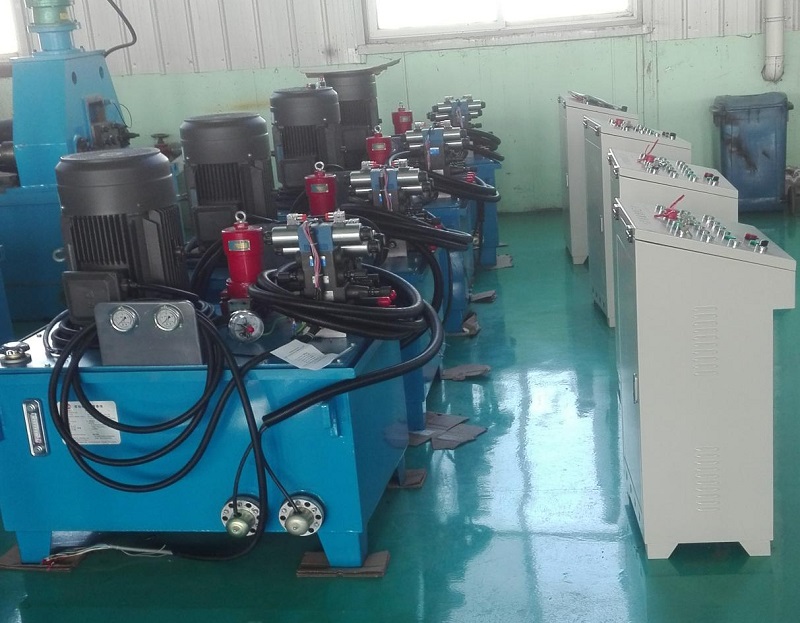

Гидростанция |
Chuangli Hydraulic |
Китай |
Характеристики
| Производитель | Пр-во Китай |
|---|---|
| Толщина стенки, мм | 6-80 |
| Мощность двигателя гидравлического насоса, кВт | 22 |
| Диаметр верхних роликов, мм | 320 |
| Ход цилиндра, мм | 150 |
| Ширина полки, мм | 200-1000 |
| Толщина полки, мм | 6-80 |
| Мин. высота стенки, мм | 400-3000 |
| Скорость правки, м/мин | ≤ 5,5 |
