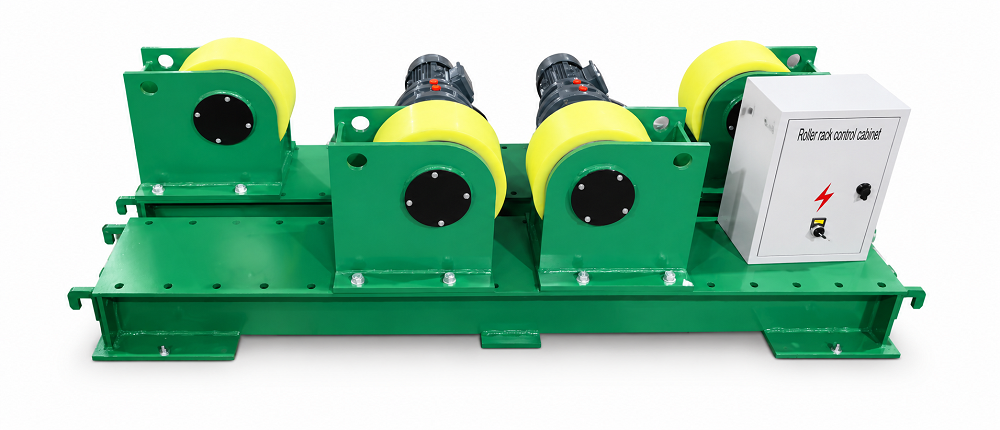

Роликовый сварочный вращатель KT-20, 20 т
Настраиваемый роликовый вращатель предназначен для установки, позиционирования и равномерного вращения цилиндрических изделий массой до 20 тонн при выполнении сварочных, наплавочных, сборочных и контрольных операций.
Оборудование применяется для работы с трубами, обечайками, резервуарами, барабанами, корпусами сосудов и другими телами вращения диаметром от 350 до 4000 мм. Комплект состоит из приводной и холостой роликовых секций. Номинальная грузоподъёмность 20 тонн относится ко всему комплекту при правильном распределении нагрузки между секциями.

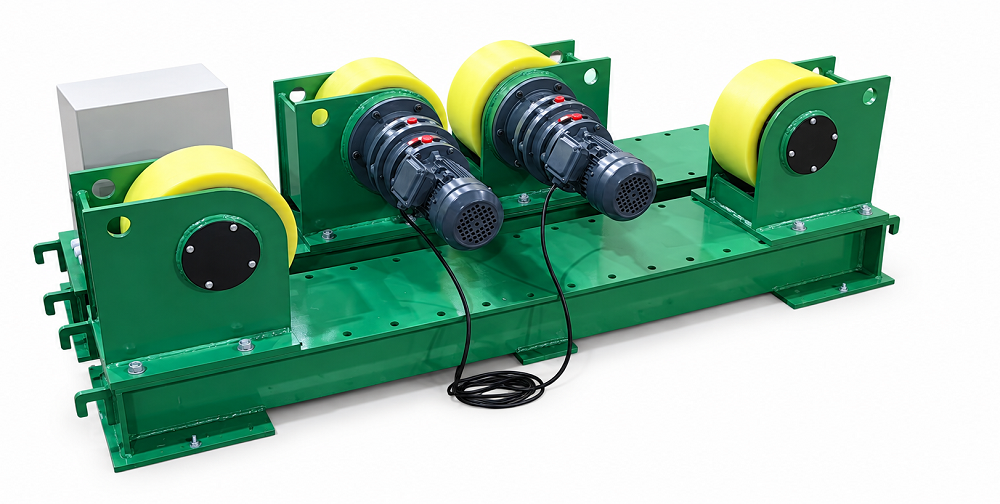

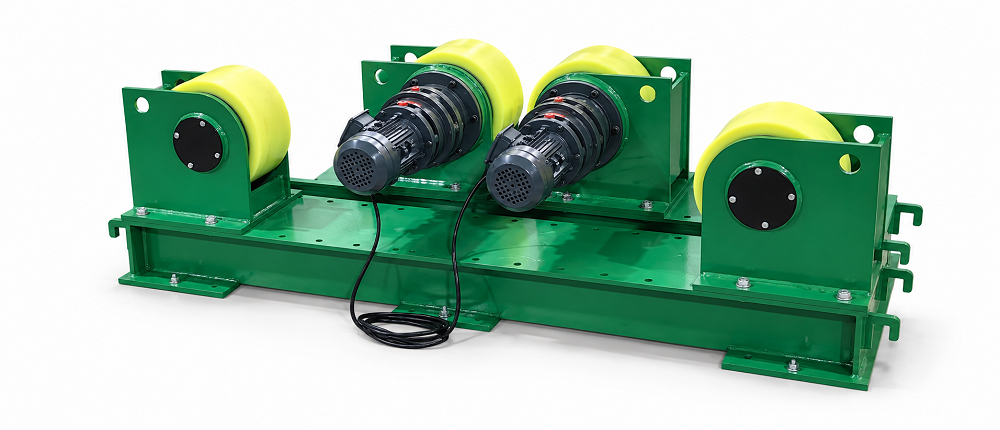

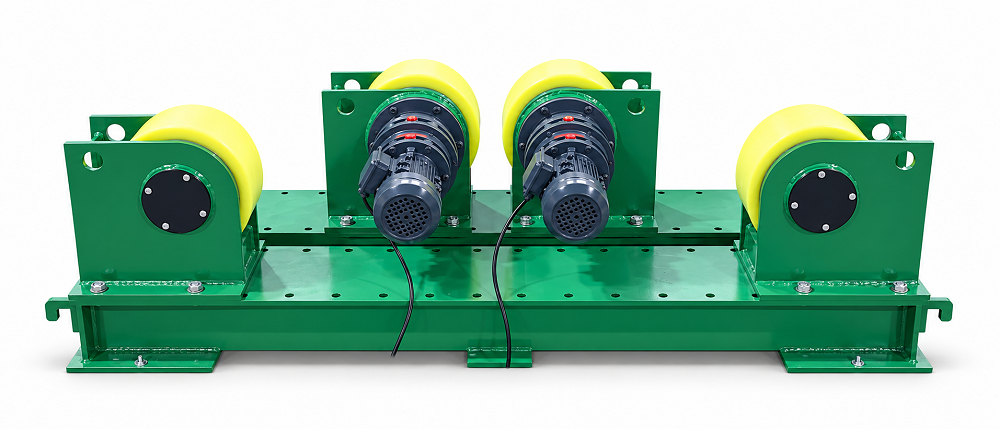

Приводная секция оборудована двумя мотор-редукторами суммарной мощностью 1,5 кВт. Бесступенчатая регулировка окружной скорости позволяет согласовать вращение изделия со скоростью формирования сварного шва. Предусмотрено реверсивное движение — вращение заготовки в обоих направлениях.

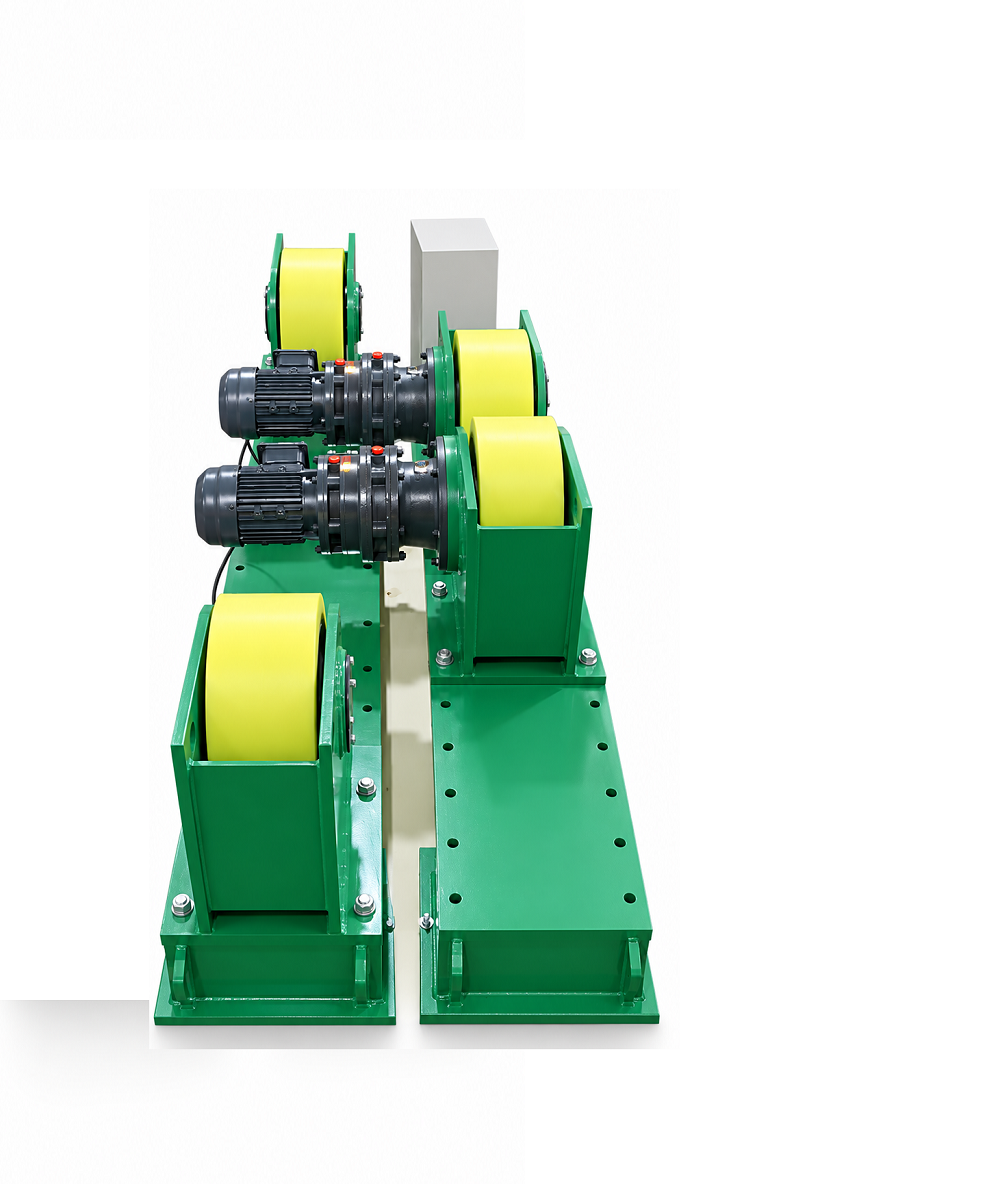

Положение роликовых опор регулируется в зависимости от диаметра изделия. Опоры перемещаются по усиленному стальному основанию и фиксируются болтовыми соединениями. Такая конструкция обеспечивает устойчивое положение заготовки и позволяет перенастраивать оборудование для работы с изделиями разного диаметра.
Рабочие ролики имеют металлическую основу и износостойкое полиуретановое покрытие. Полиуретан обеспечивает надёжное сцепление с поверхностью изделия, снижает проскальзывание, уровень шума и риск повреждения обработанной поверхности.
Технические характеристики
|
Параметр |
Значение |
|
Тип вращателя |
настраиваемый, несамоцентрирующийся |
|
Максимальная грузоподъёмность комплекта |
20 т |
|
Диаметр устанавливаемых изделий |
350–4000 мм |
|
Окружная скорость вращения |
100–1000 мм/мин |
|
Регулирование скорости |
бесступенчатое |
|
Направление вращения |
прямое и обратное |
|
Мощность привода |
2 × 0,75 кВт |
|
Размер одного ролика |
Ø300 × 140 мм |
|
Исполнение роликов |
металлические с полиуретановым покрытием |
|
Регулировка под диаметр изделия |
перестановка роликовых опор с болтовой фиксацией |
|
Управление |
электрический шкаф и дистанционный пульт |
Характеристики
| Мощность двигателя, кВт | 0,75x2 |
|---|---|
| Линейная скорость вращения, мм/мин | 100-1000 |
| Макс. грузоподъемность, т | 20 |
Преимущества
- Работа с цилиндрическими изделиями массой до 20 тонн.
- Широкий диапазон устанавливаемых диаметров.
- Плавная регулировка скорости без остановки рабочего процесса.
- Два приводных ролика для стабильного вращения тяжёлых заготовок.
- Реверсивное движение изделия.
- Усиленные сварные основания с высокой жёсткостью.
- Полиуретановое покрытие роликов для надёжного сцепления.
- Возможность интеграции со сварочной колонной, сварочным трактором или автоматической системой сварки.
- Повышение качества кольцевых и продольных сварных швов.
- Снижение трудоёмкости позиционирования крупногабаритных изделий.
Стандартная комплектация
- приводная роликовая секция;
- холостая роликовая секция;

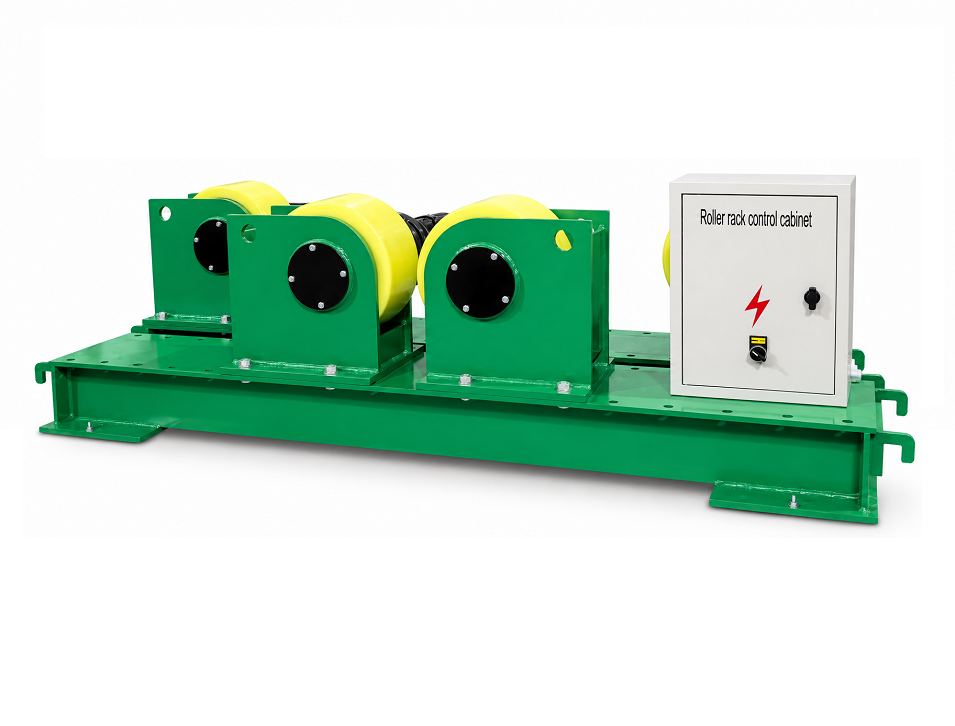

- электрический шкаф управления;

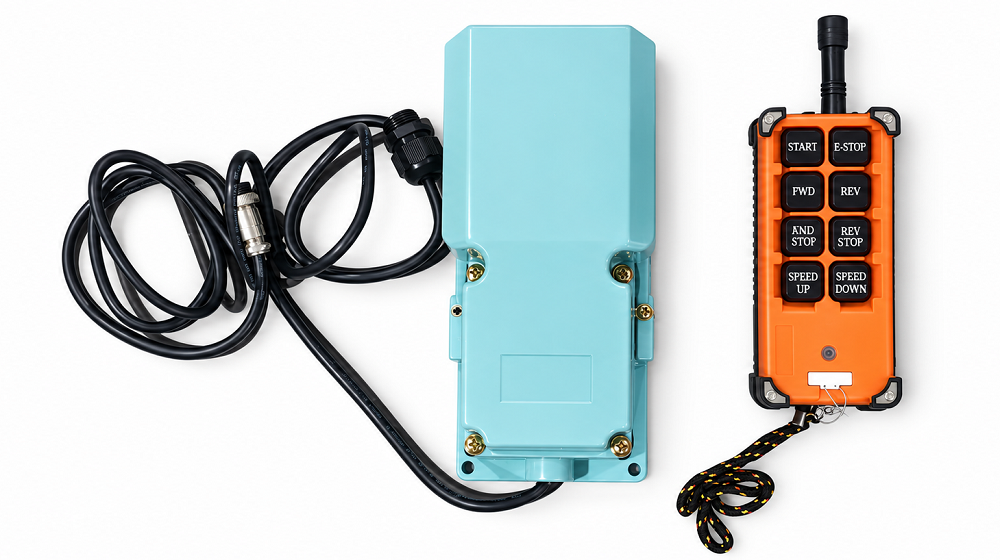

- выносной пульт дистанционного управления;
- соединительные кабели;
- эксплуатационная документация.
