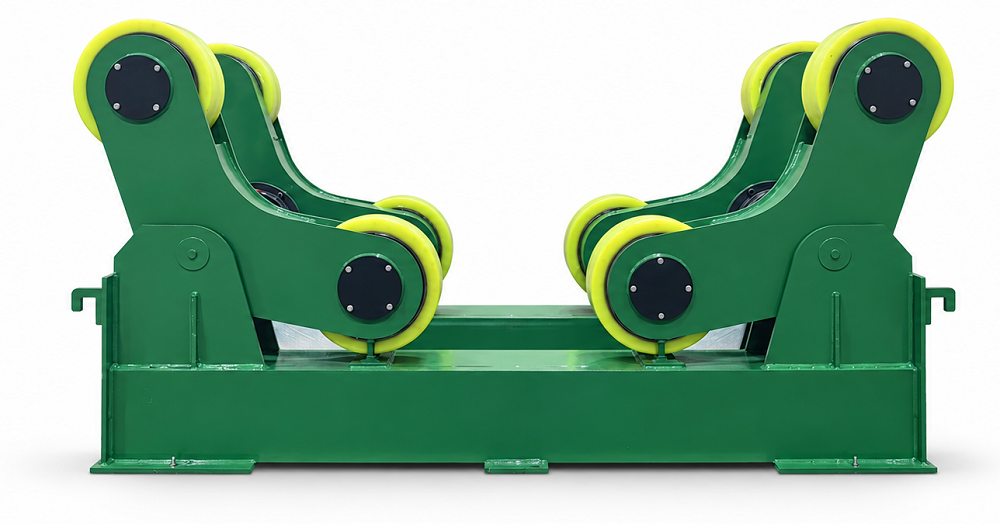

Самоцентрирующийся сварочный роликовый вращатель ZT-20
Самоцентрирующийся сварочный роликовый вращатель предназначен для установки, поддержания и равномерного вращения цилиндрических изделий массой до 20 000 кг при выполнении сварочных, наплавочных, сборочных и контрольных операций.

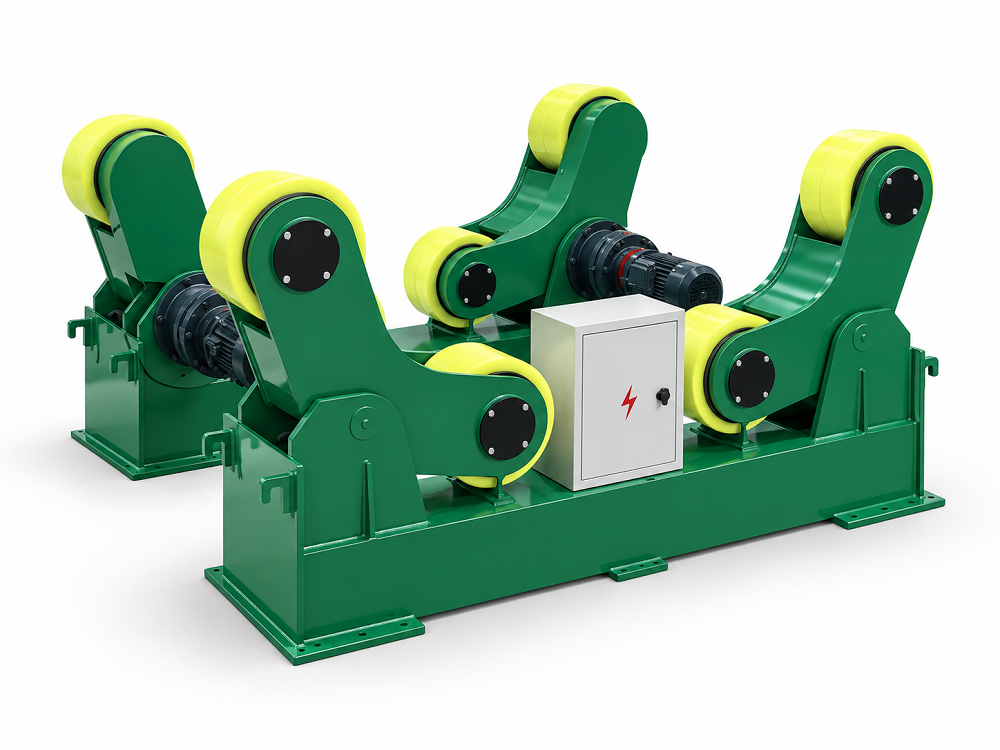

Комплект состоит из приводной и холостой роликовых секций. Самоцентрирующаяся конструкция с балансирными роликовыми блоками автоматически адаптируется к диаметру установленного изделия и обеспечивает его устойчивое положение без трудоёмкой ручной перенастройки роликов.
Приводная секция оснащена двумя мотор-редукторами циклоидального типа мощностью по 0,75 кВт. Такая схема обеспечивает уверенное вращение тяжёлых изделий, равномерное распределение тягового усилия и стабильную работу при продолжительных сварочных операциях. Скорость вращения регулируется для точной настройки под требования технологического процесса.

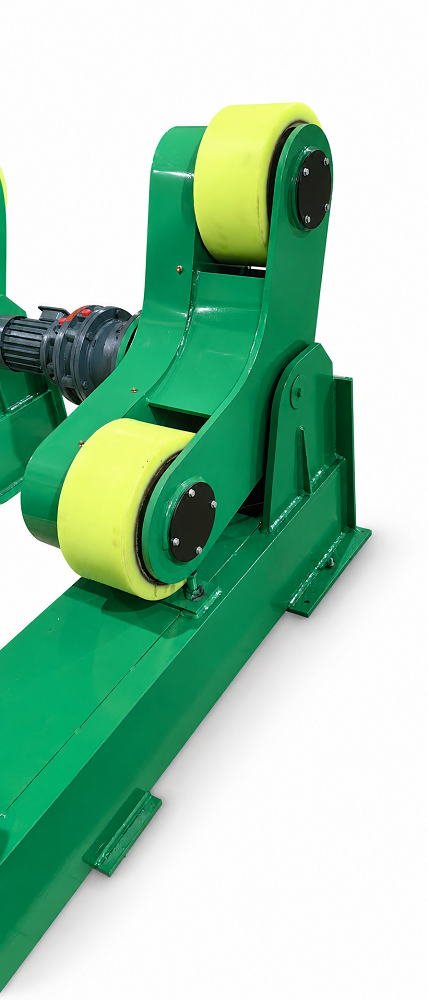

Широкие металлические ролики с износостойким полиуретановым покрытием обеспечивают надёжное сцепление с изделием, плавное вращение и снижение вибраций. Покрытие роликов бережно взаимодействует с поверхностью обечайки и уменьшает риск появления механических повреждений.

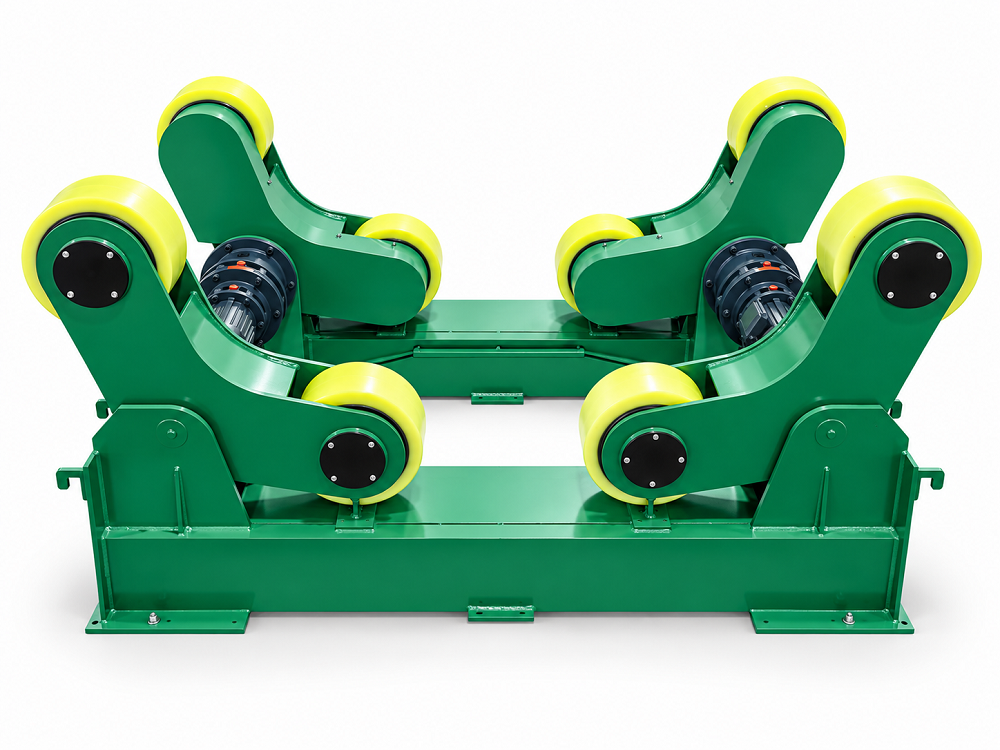

Прочная сварная конструкция рам и усиленные балансирные рычаги рассчитаны на эксплуатацию с крупногабаритными и тяжёлыми цилиндрическими изделиями. Раздельное исполнение приводной и холостой секций позволяет устанавливать их на необходимом расстоянии в зависимости от длины заготовки.
Система управления

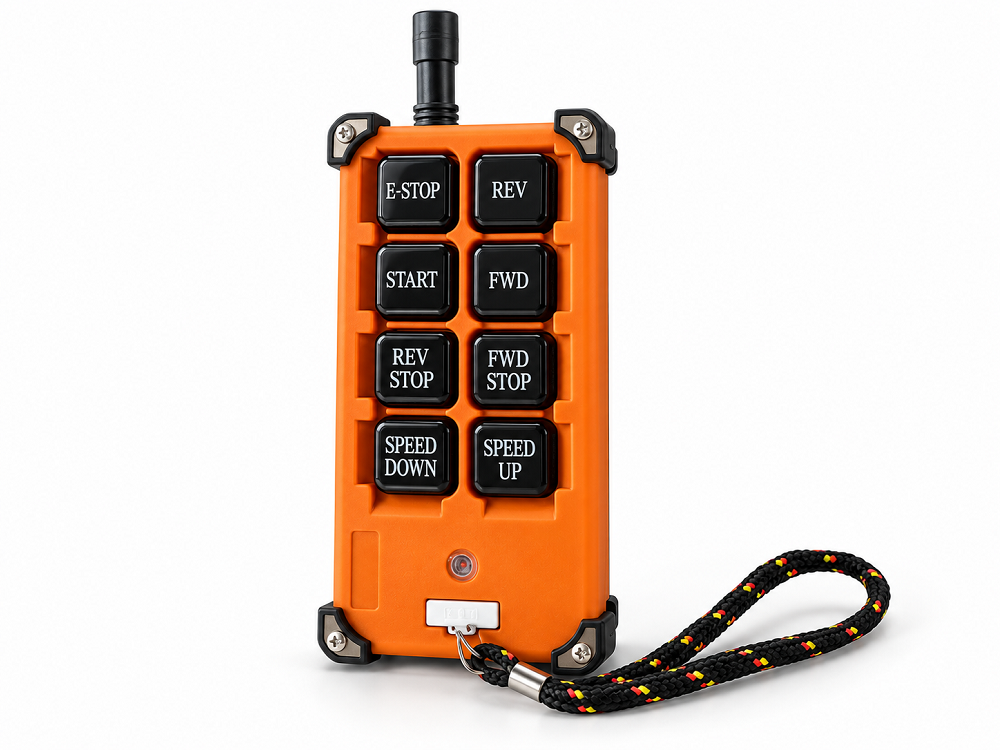

В комплект поставки входит беспроводной пульт дистанционного управления, позволяющий оператору управлять вращателем непосредственно с рабочего места.
Функции пульта:
- запуск оборудования — START;
- аварийная остановка — E-STOP;
- вращение вперёд — FWD;
- остановка вращения вперёд — FWD STOP;
- вращение в обратном направлении — REV;
- остановка обратного вращения — REV STOP;
- увеличение скорости — SPEED UP;
- уменьшение скорости — SPEED DOWN.
Беспроводное управление повышает удобство и безопасность работы, позволяя оператору контролировать вращение изделия на расстоянии и точно корректировать скорость в процессе сварки.
| Модель |
Диаметр изделия (мм) |
Размер роликов, мм |
Скорость (м/ч) |
Длина станины (мм) |
Мощность двигателя (кВт) |
Модель редуктора |
Мощность инвертора |
Собственный вес (кг) |
|---|---|---|---|---|---|---|---|---|
| ZT-5 | 250–2300 | 225*120 | 6–60 | 1300 | 0.37*2 | XLED22-841-0.37kw | 1.5KW | 500 |
| ZT-10 | 500–3000 | 250*120 | 6–60 | 1500 | 0.55*2 | XLED32-841 | 1.5KW | 650 |
| ZT-20 | 600–4000 | 300*140 | 6–60 | 1800 | 0.75*2 | XLED42-1003 | 1.5KW | 1100 |
| ZT-30 | 700–4500 | 350*180 | 6–60 | 2250 | 1.1*2 | XLED53-1003 | 2.2KW | 1600 |
| ZT-40 | 700–4500 | 350*180 | 6–60 | 2250 | 1.1*2 | XLED53-1003 | 2.2KW | 1600 |
| ZT-60 | 800–4500 | 400*200 | 6–60 | 2250 | 2.2*2 | XLED64-2065 | 4.4KW | 2300 |
| ZT-80 | 800–4500 | 400*200 | 6–60 | 2250 | 2.2*2 | XLED64-2065 | 4.4KW | 2500 |
| ZT-100 | 900–5500 | 500*250 | 6–60 | 2550 | 3*2 | XLED95-2065 | 6KW | 3500 |
Характеристики
| Артикул | ZT-20 |
|---|---|
| Производитель | Пр-во Китай |
| Тип роликовых вращателей | Самонастраивающиеся с 2-мя электроприводами |
| Мощность двигателя, кВт | 0,75x2 |
| Линейная скорость вращения, мм/мин | 100-1000 |
| Макс. грузоподъемность, т | 20 |
Преимущества
- Грузоподъёмность комплекта до 20 тонн;
- Автоматическая адаптация к диаметру изделия;
- Самоцентрирование заготовки;
- Привод двух роликов отдельными мотор-редукторами;
- Плавная регулировка скорости вращения;
- Прямое и обратное направление вращения;
- Равномерное распределение нагрузки;
- Широкие ролики с полиуретановым покрытием;
- Устойчивое вращение при выполнении сварки и наплавки;
- Прочная усиленная металлоконструкция;
- Удобное дистанционное управление;
- Возможность работы с изделиями различной длины.
Стандартная комплектация
- Приводная самоцентрирующаяся роликовая секция — 1 шт.;
- Холостая самоцентрирующаяся роликовая секция — 1 шт.;
- Два циклоидальных мотор-редуктора мощностью по 0,75 кВт;
- Шкаф управления;
- Частотный преобразователь для регулировки скорости;
- Беспроводной пульт дистанционного управления;
- Комплект эксплуатационной документации.
