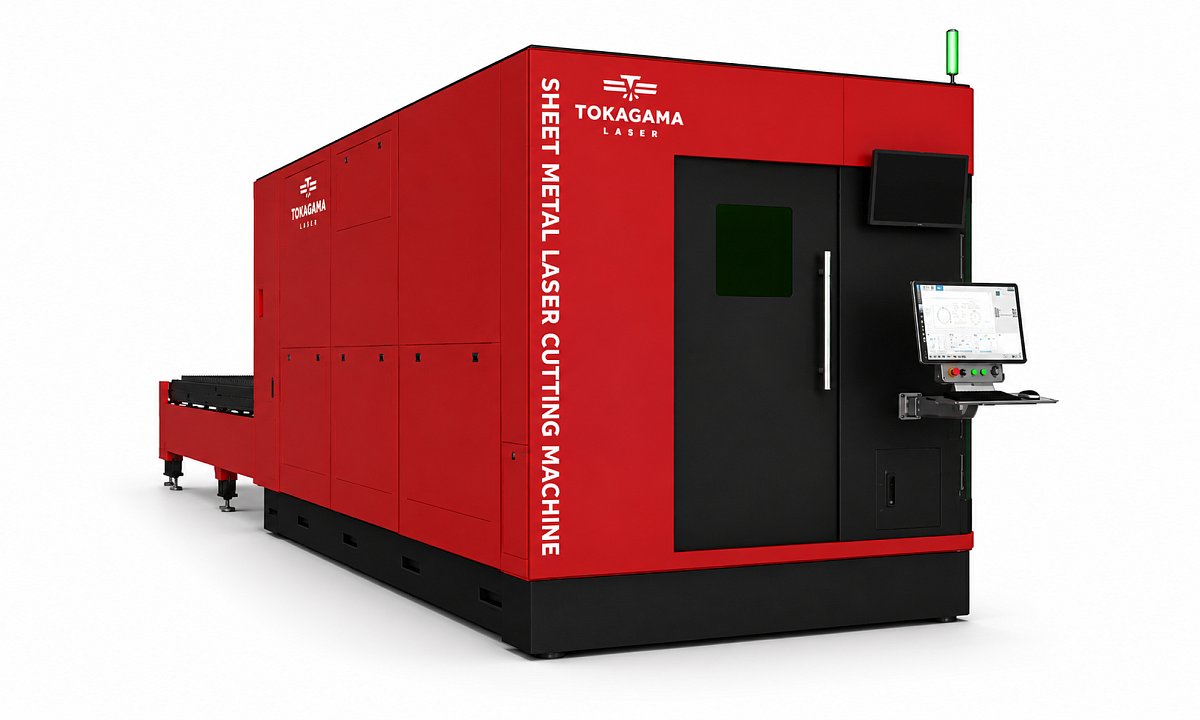

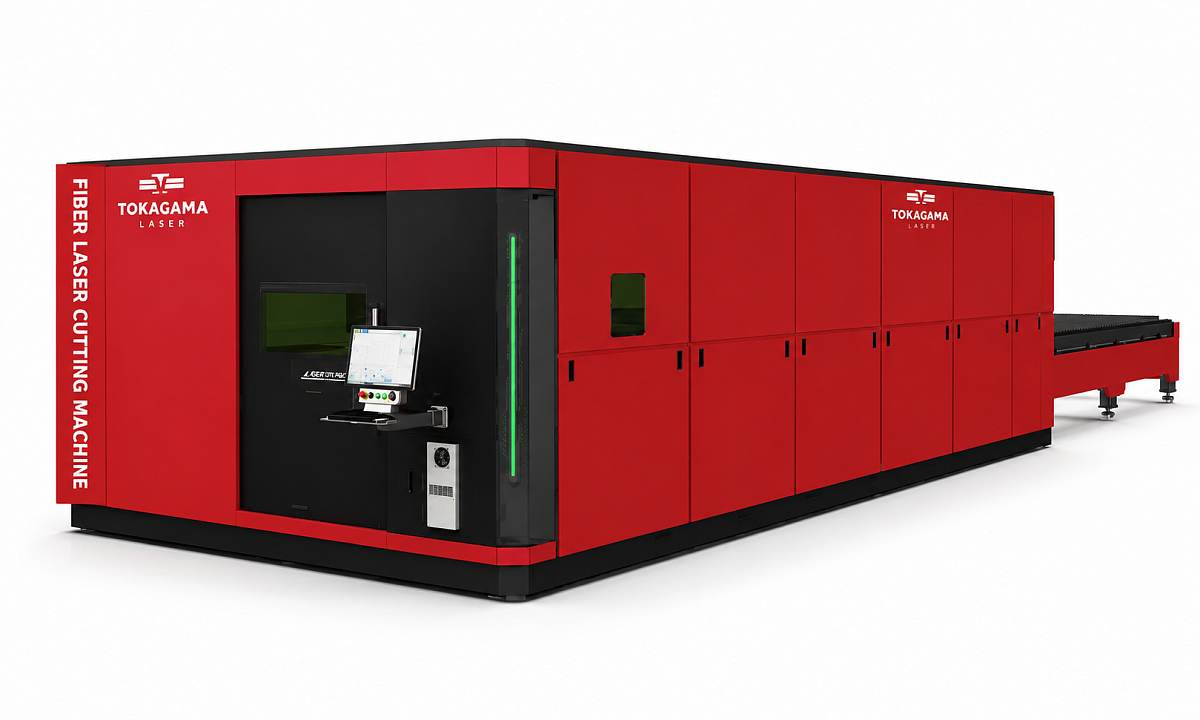

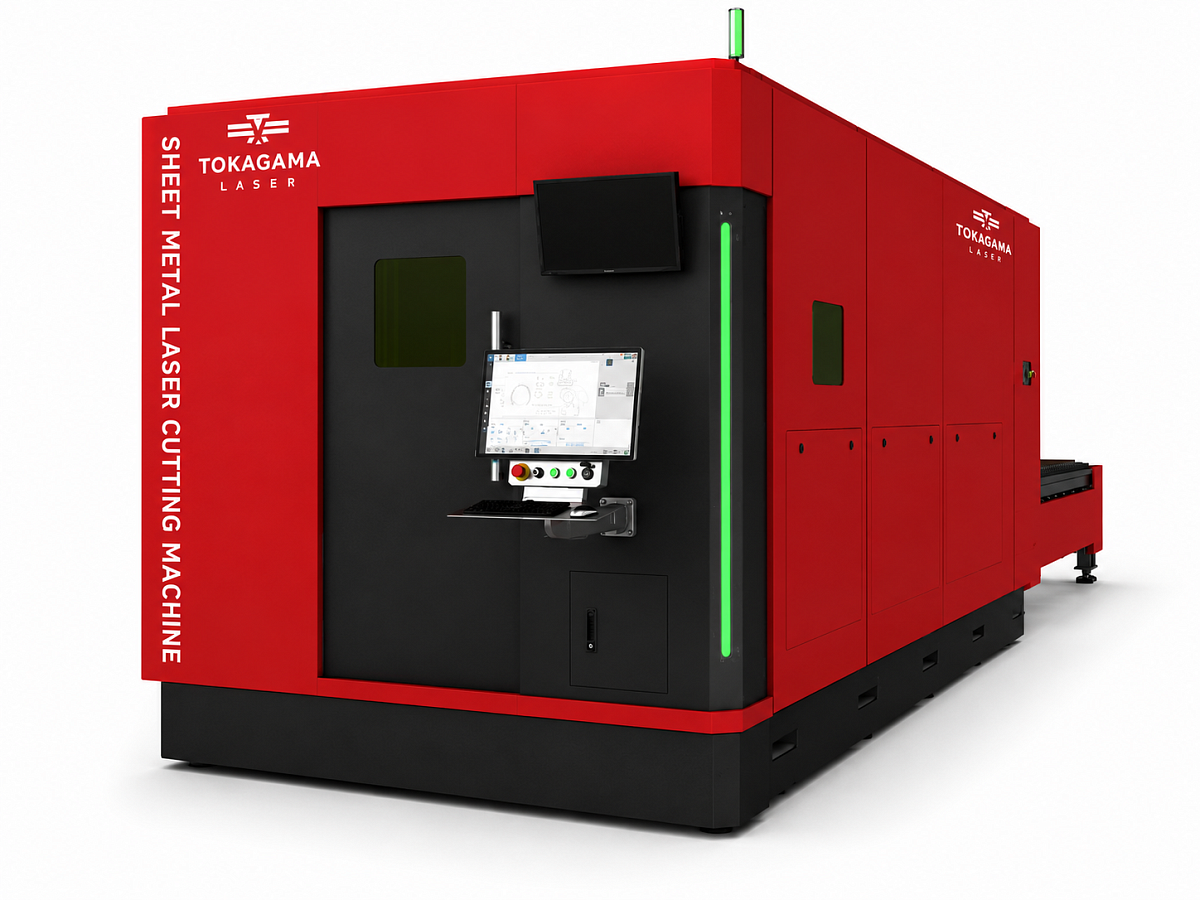

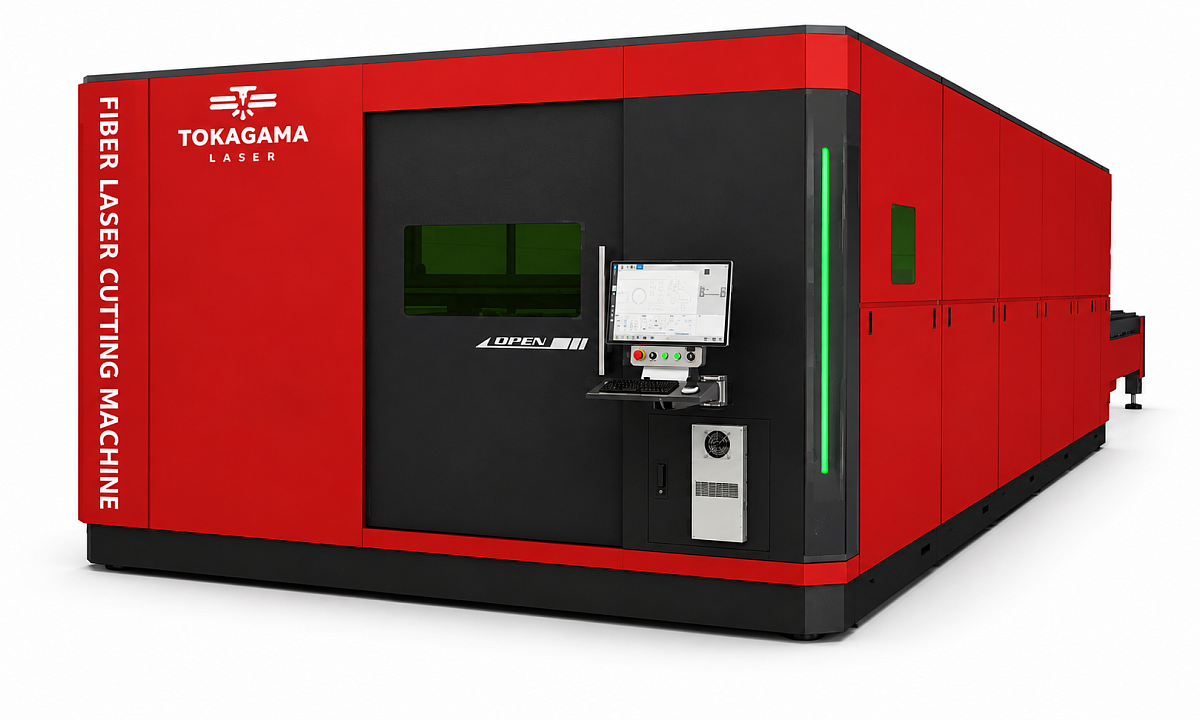

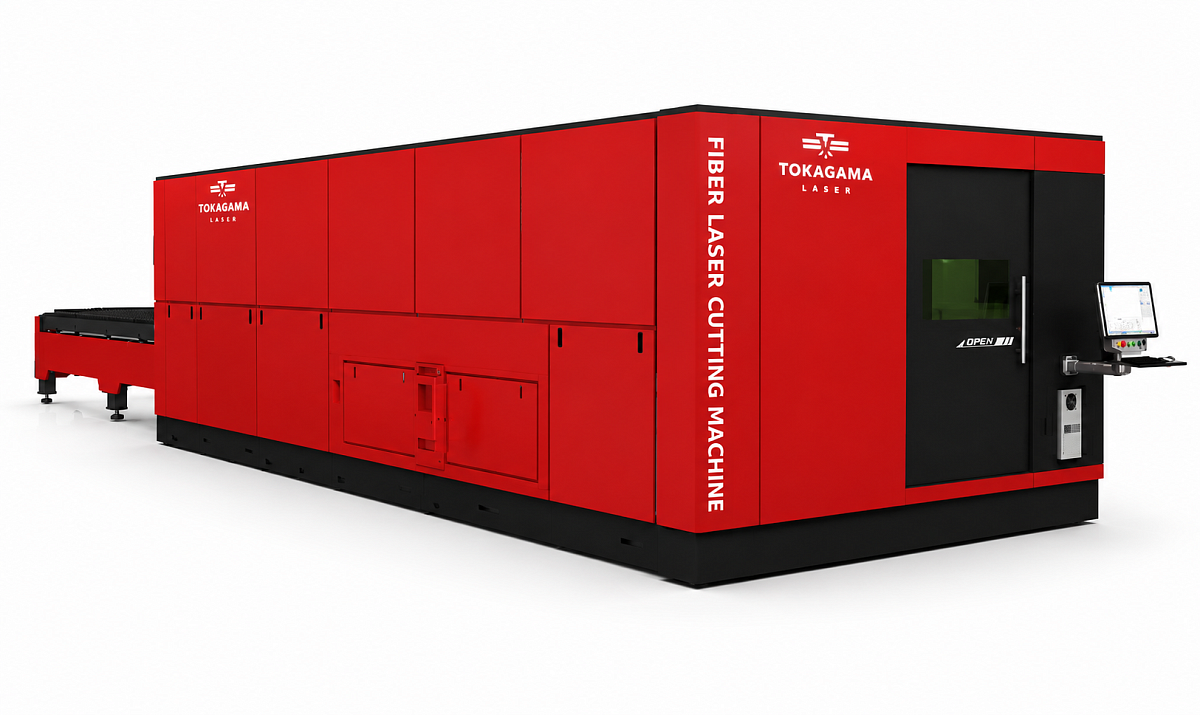

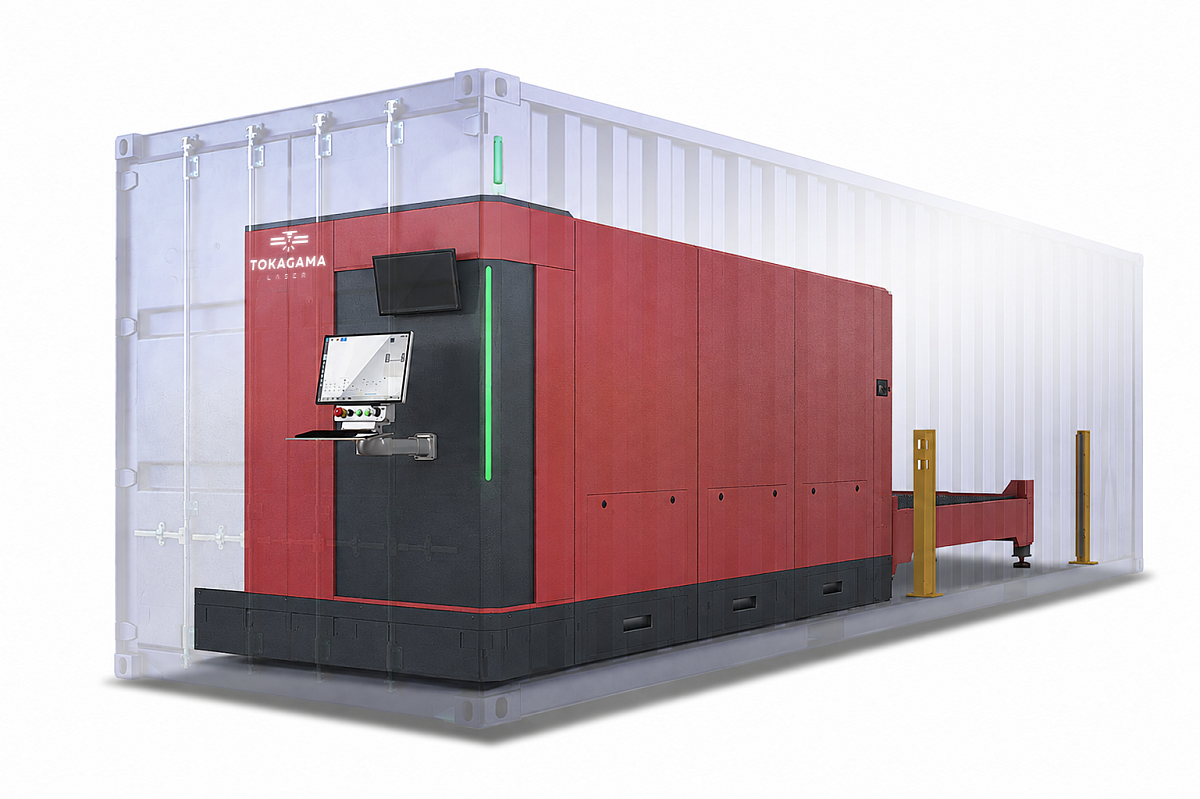

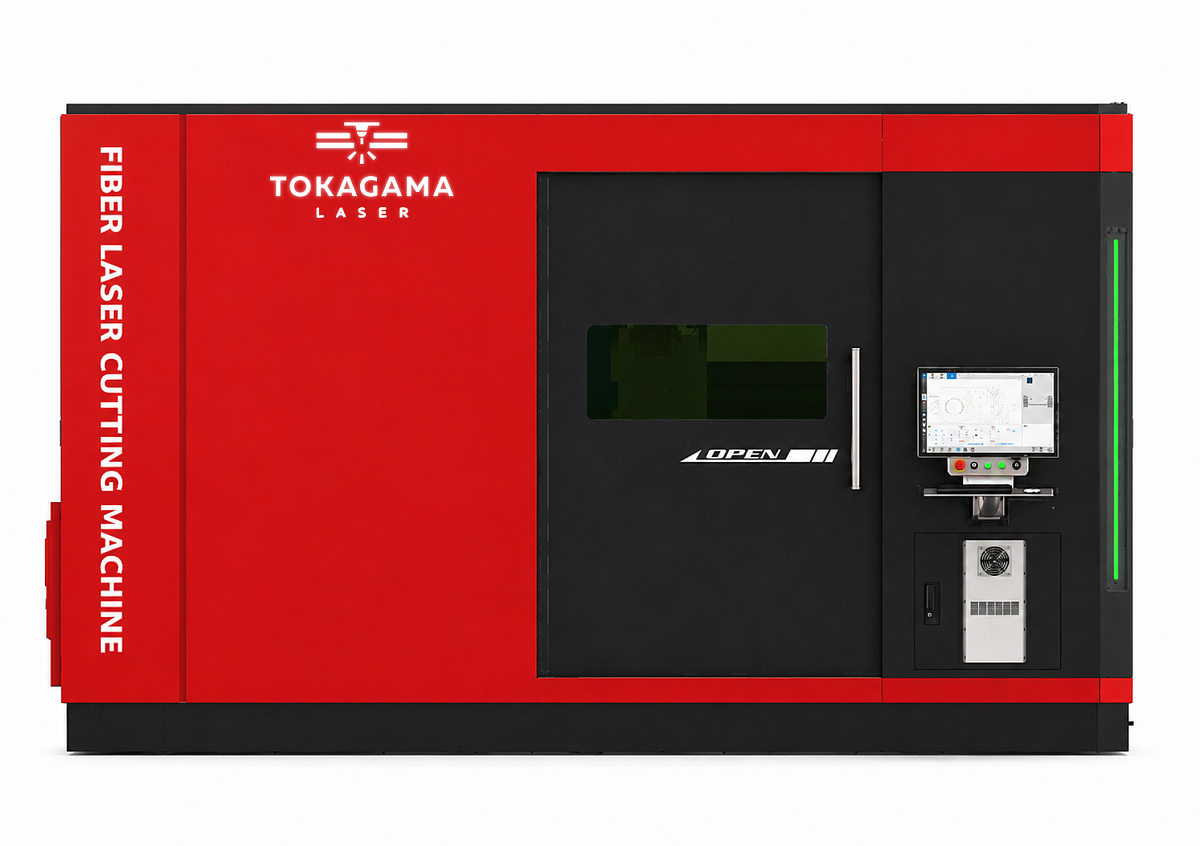

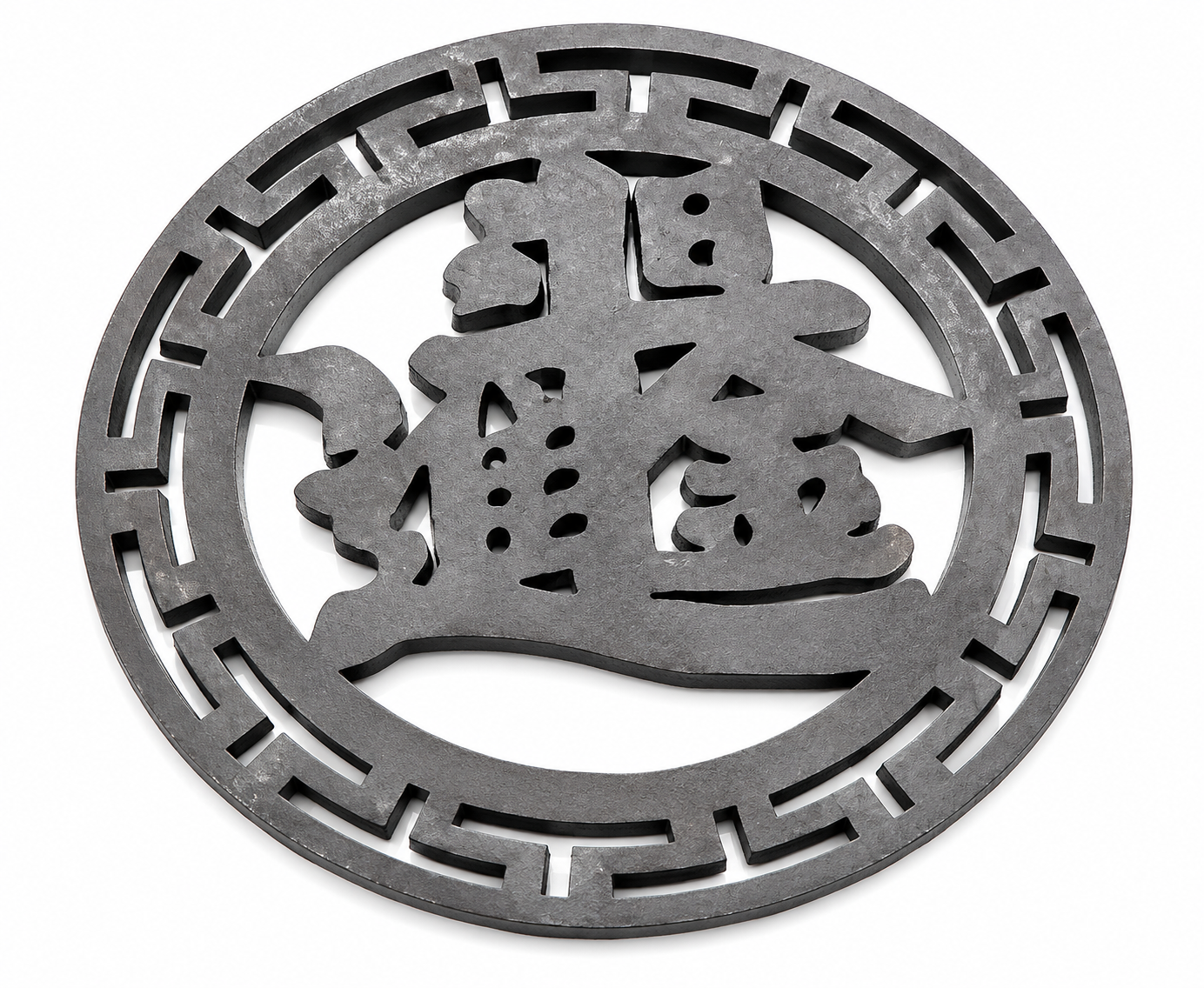

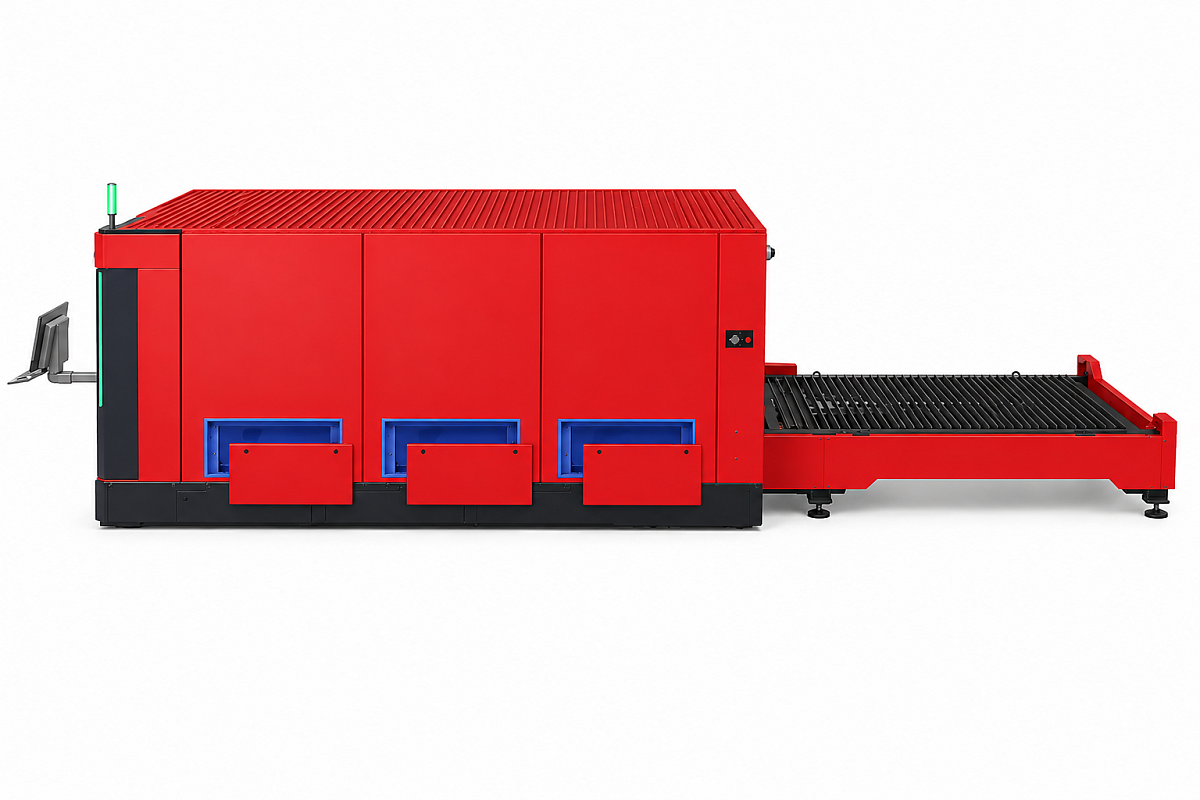

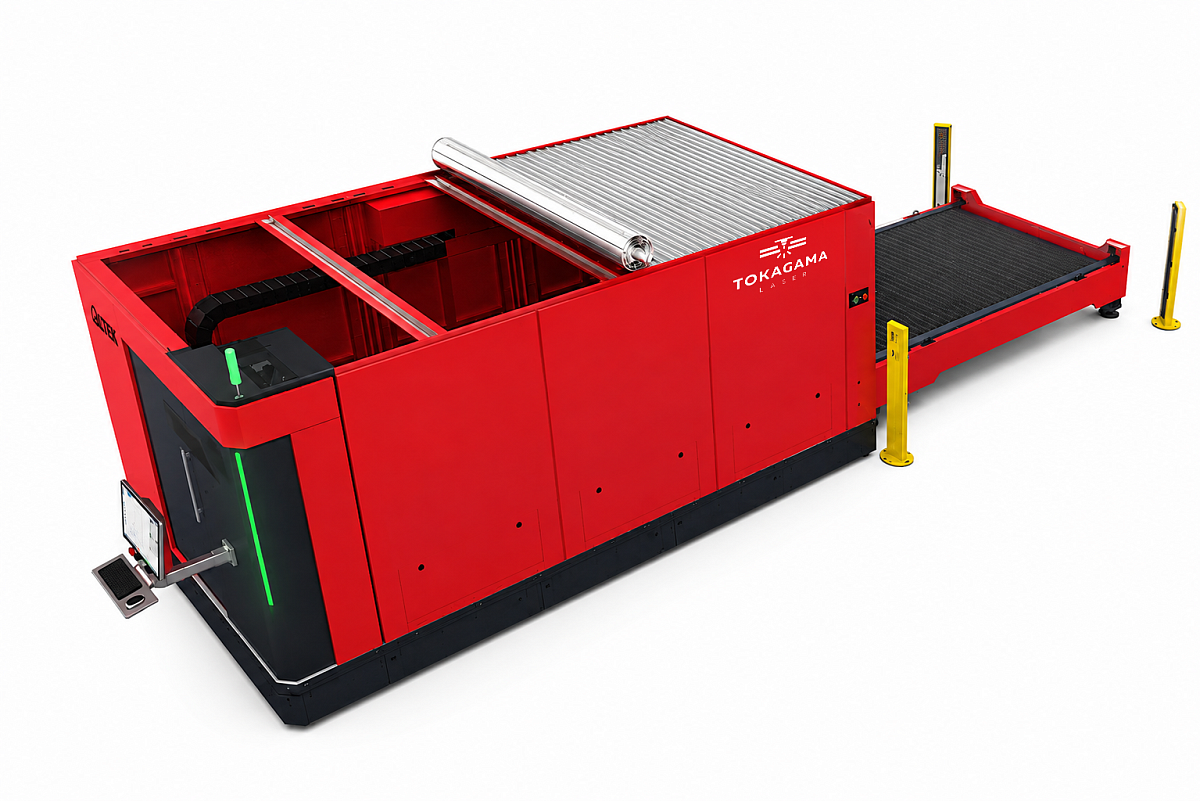

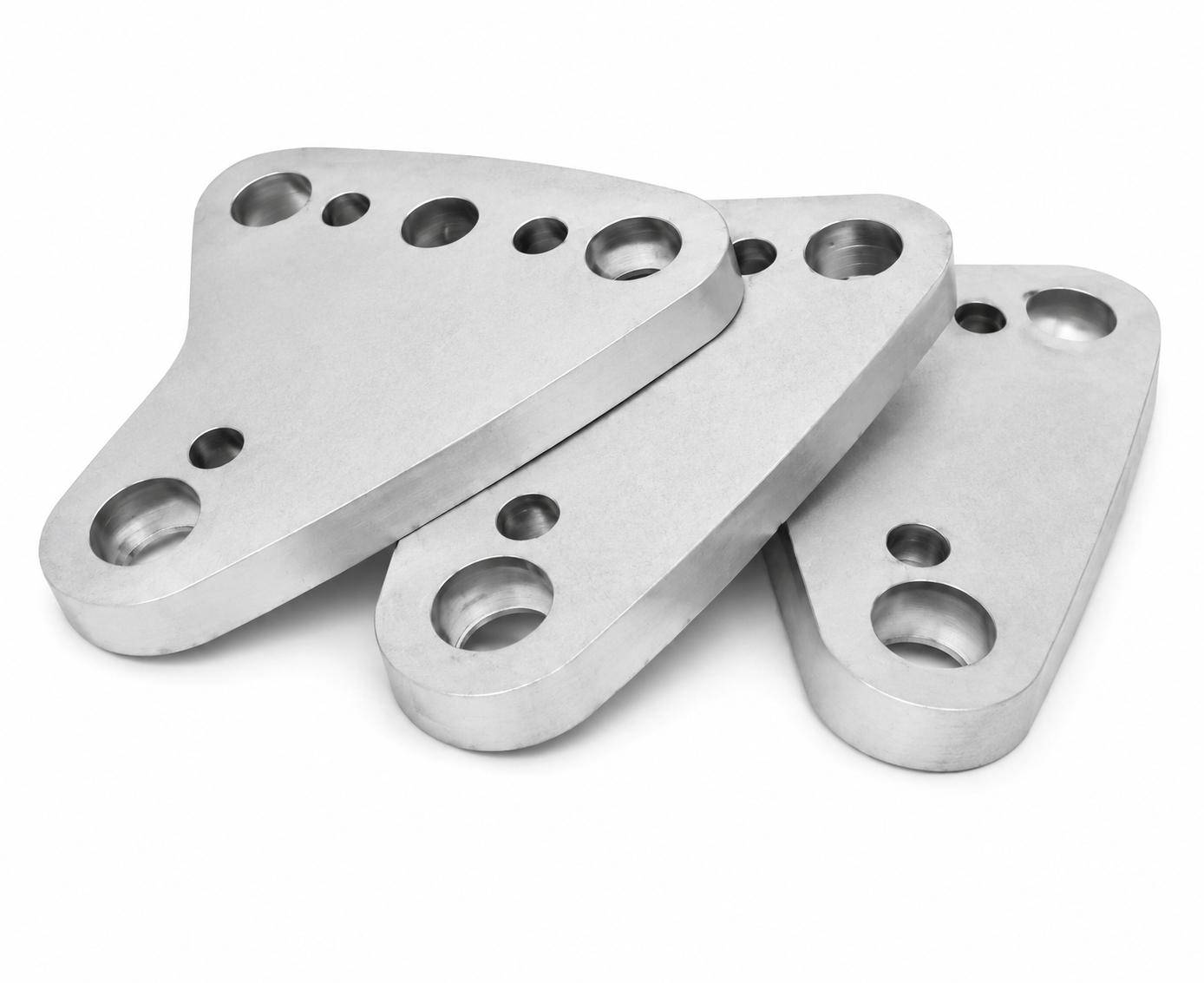

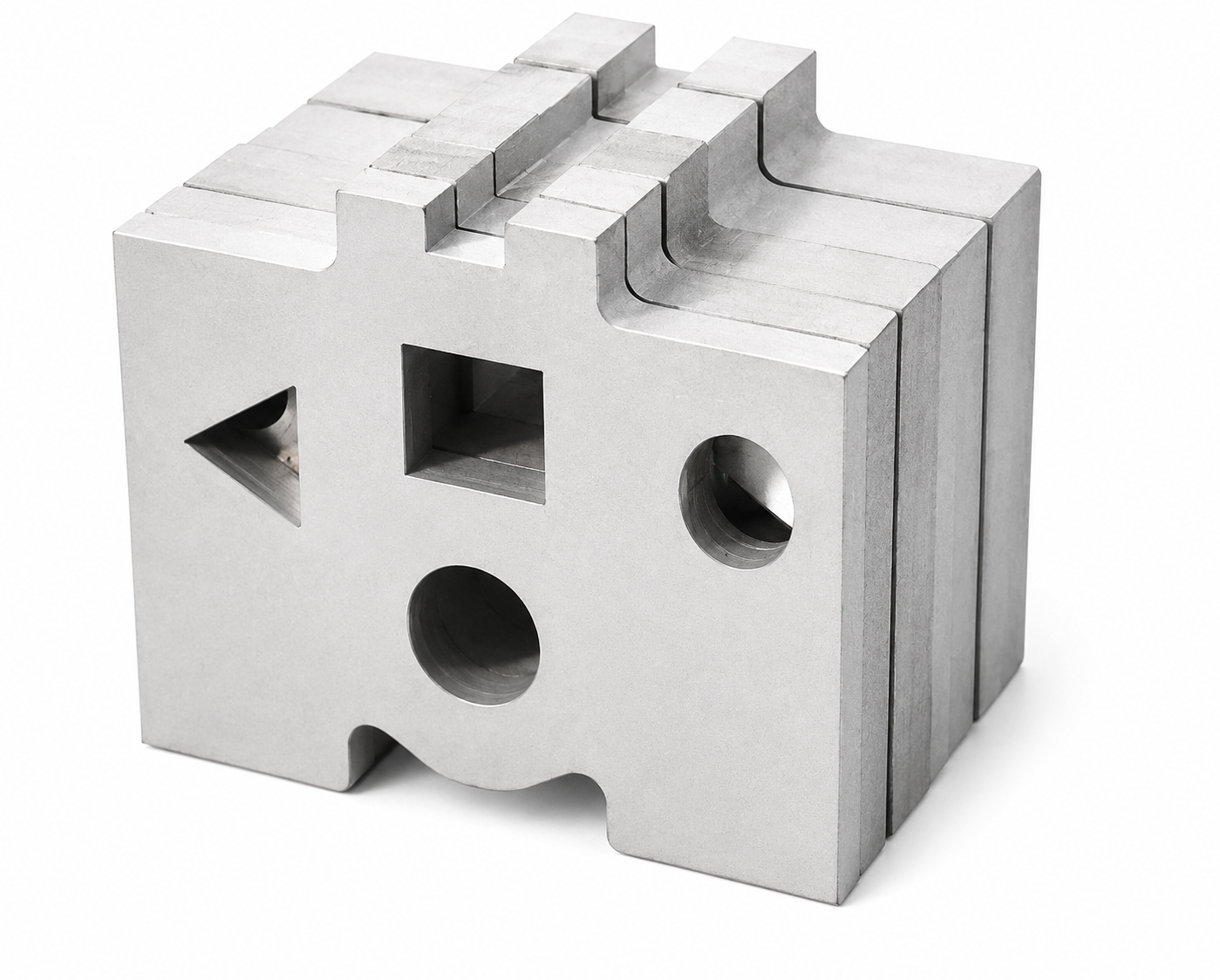

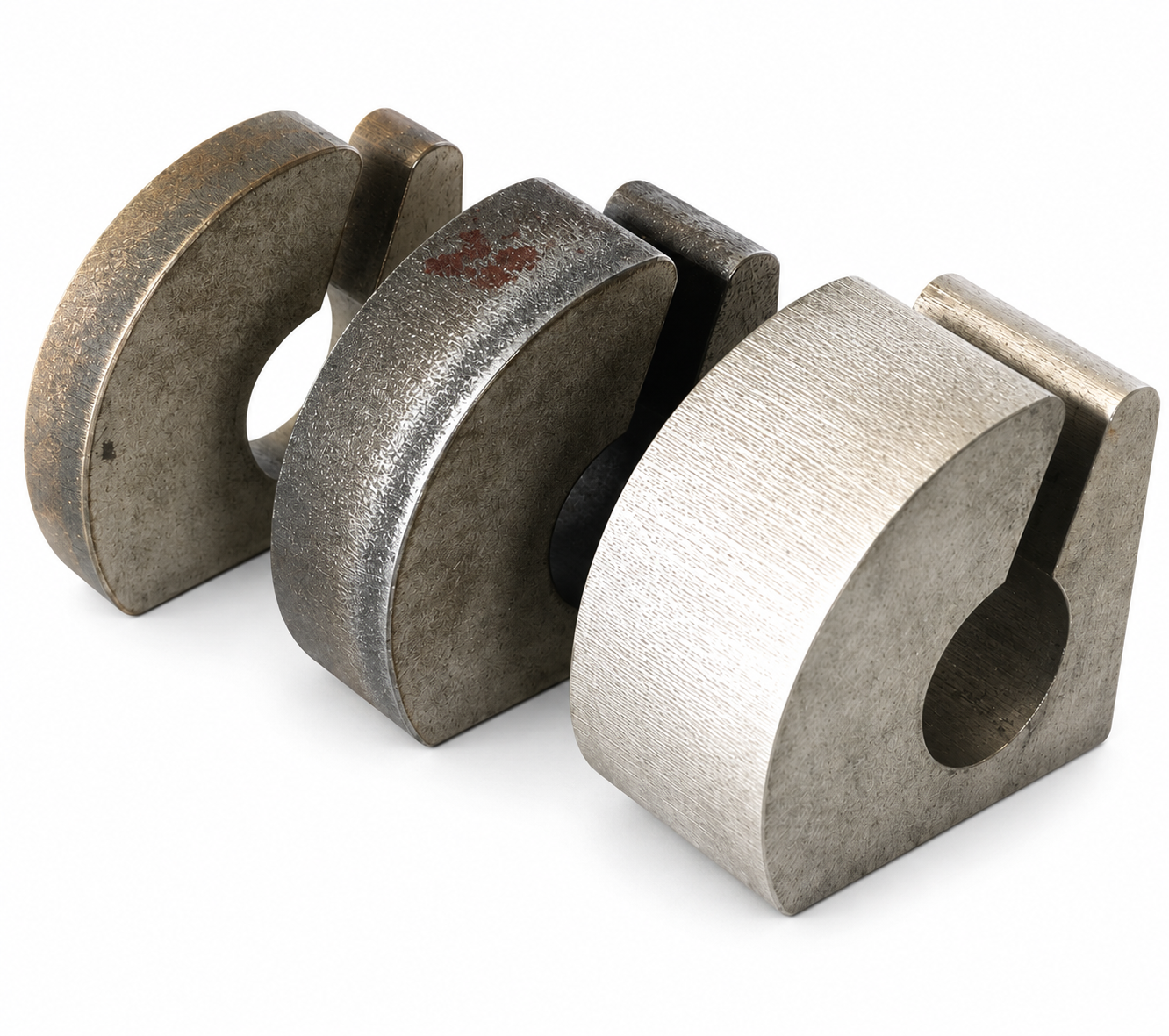

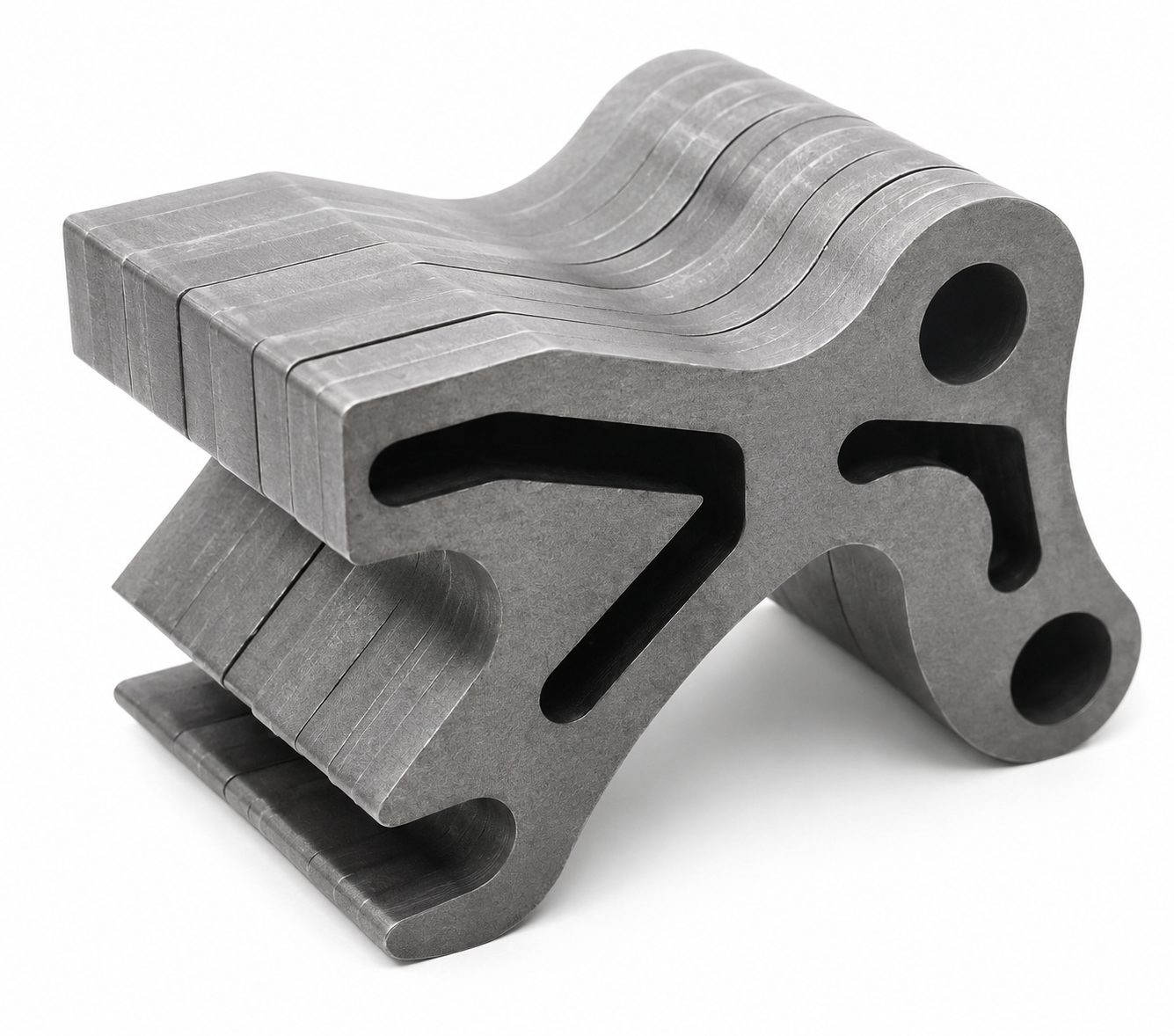

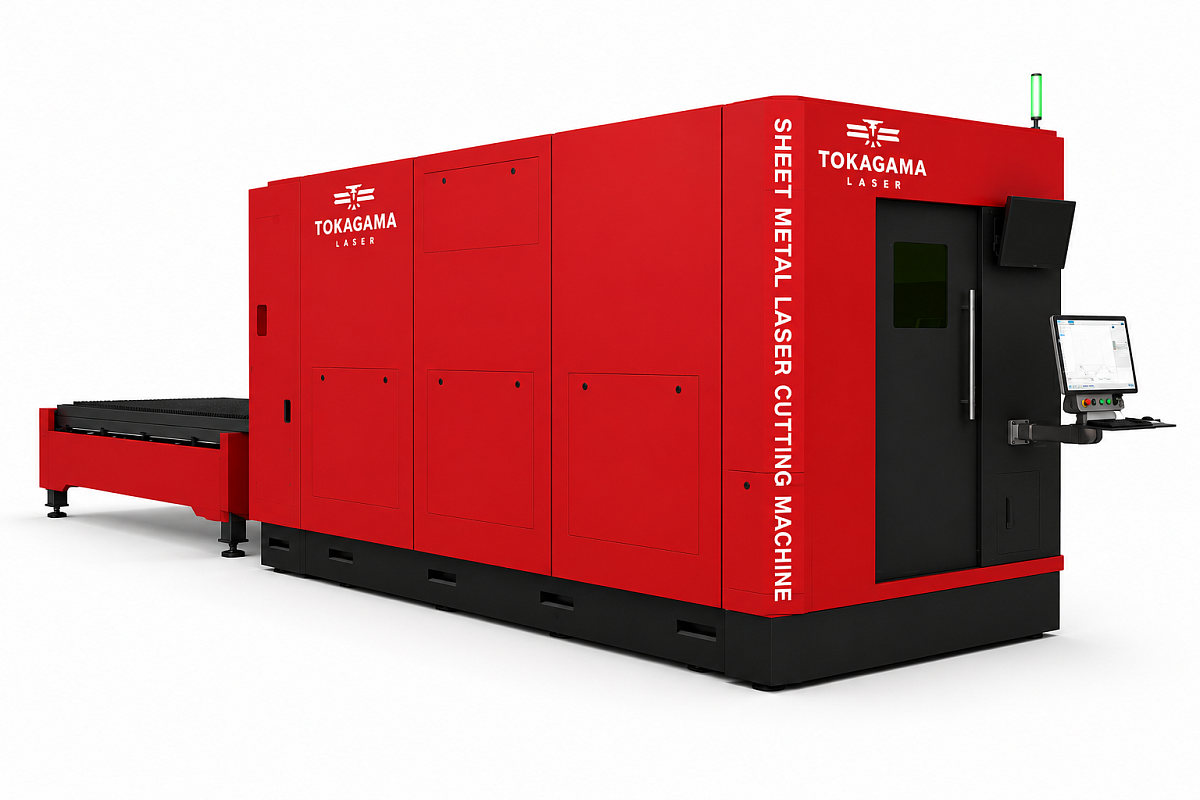

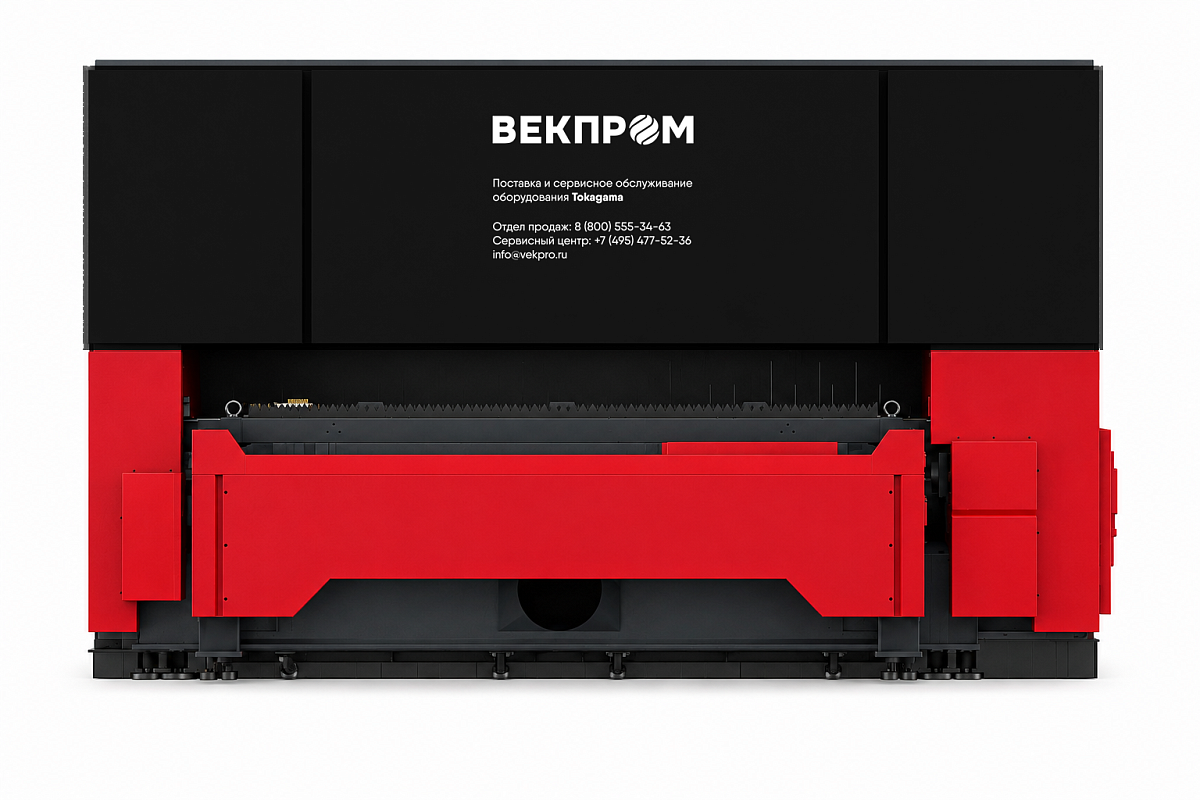

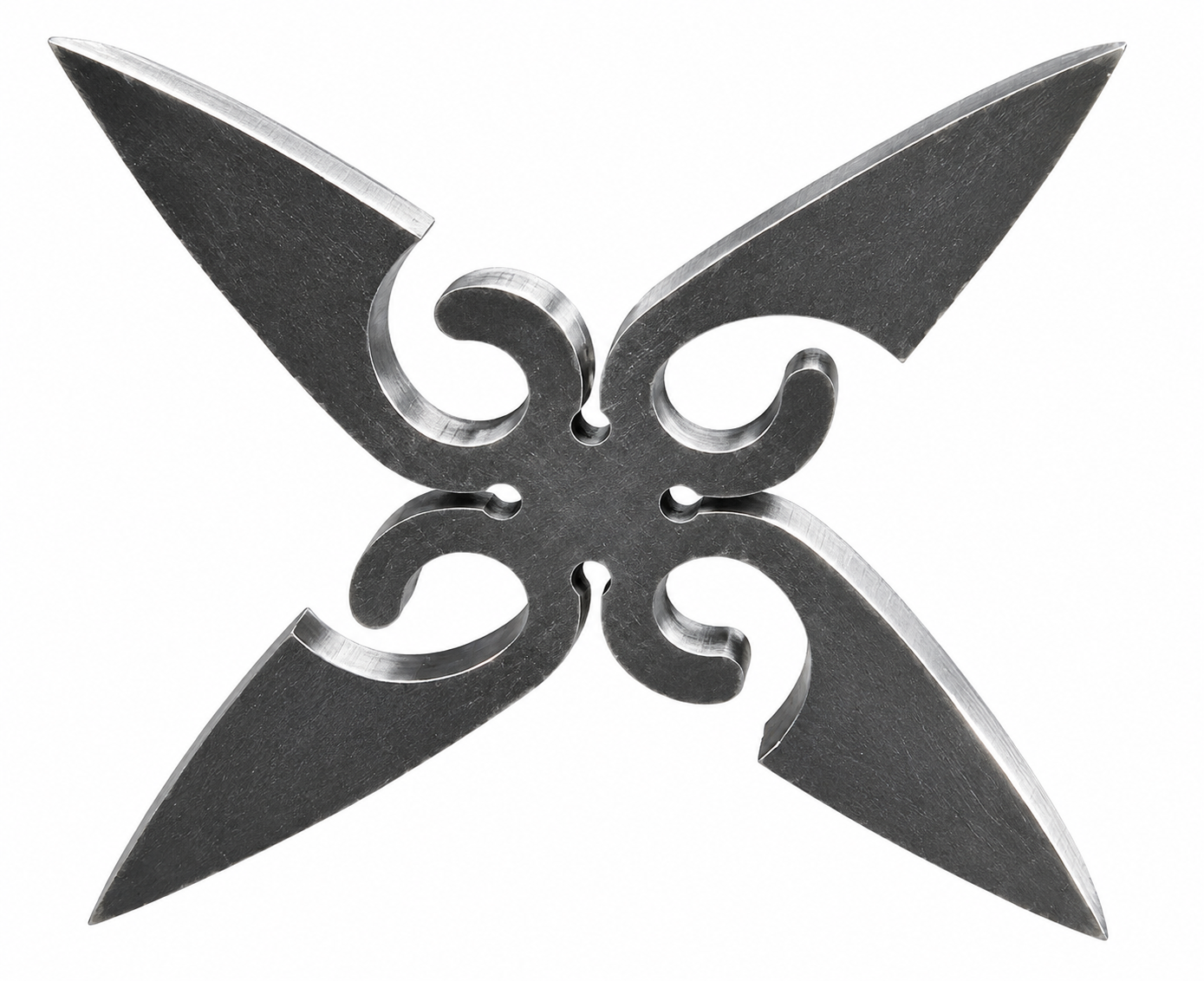

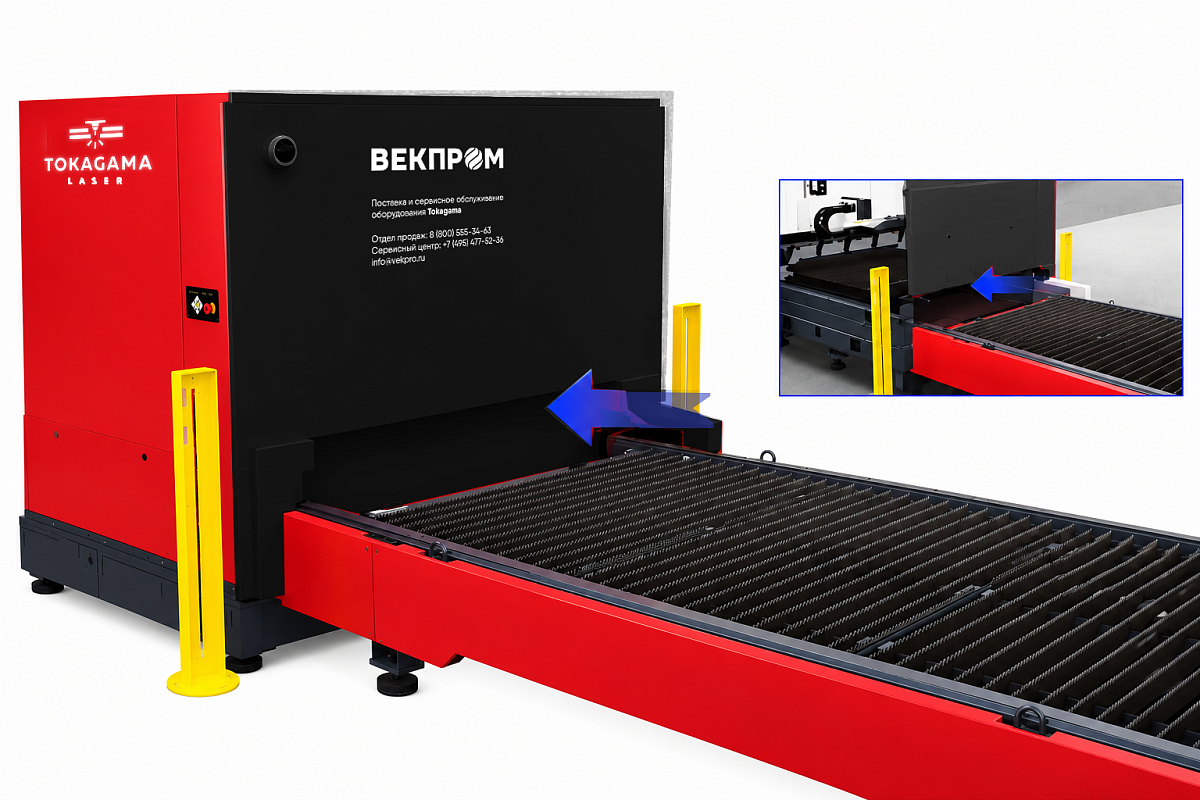

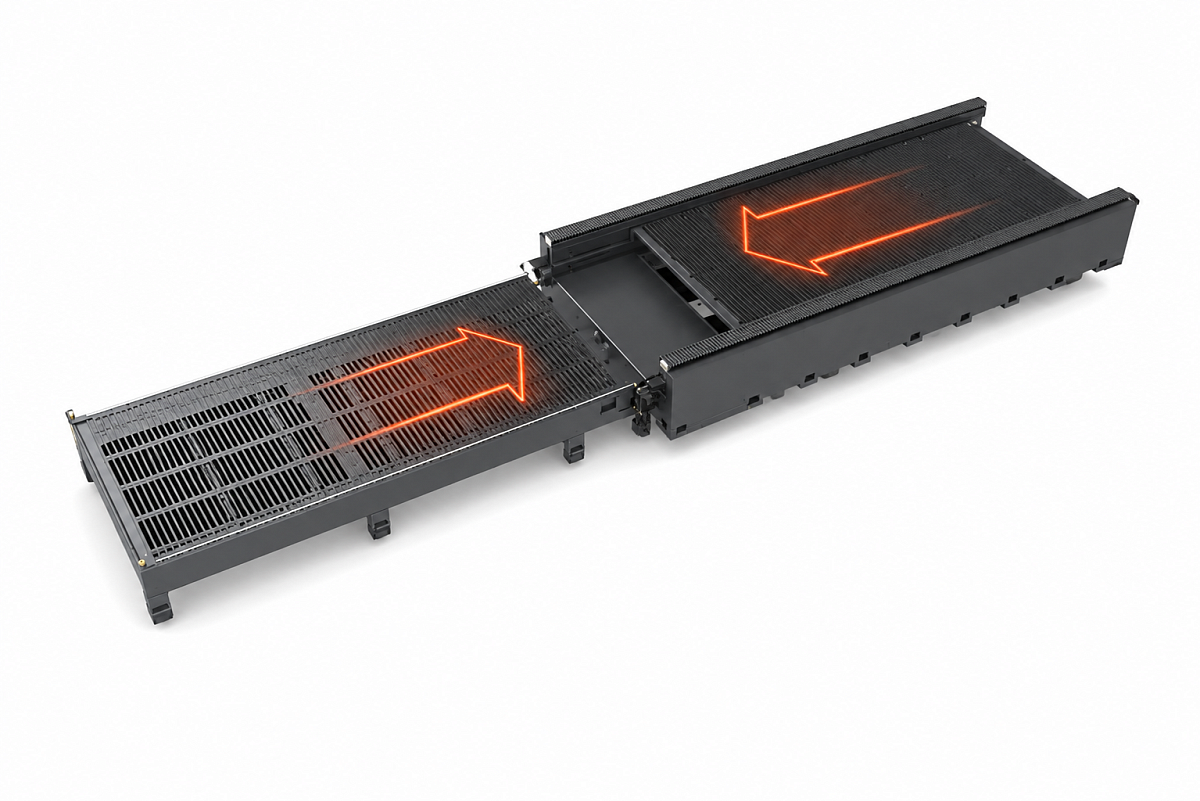

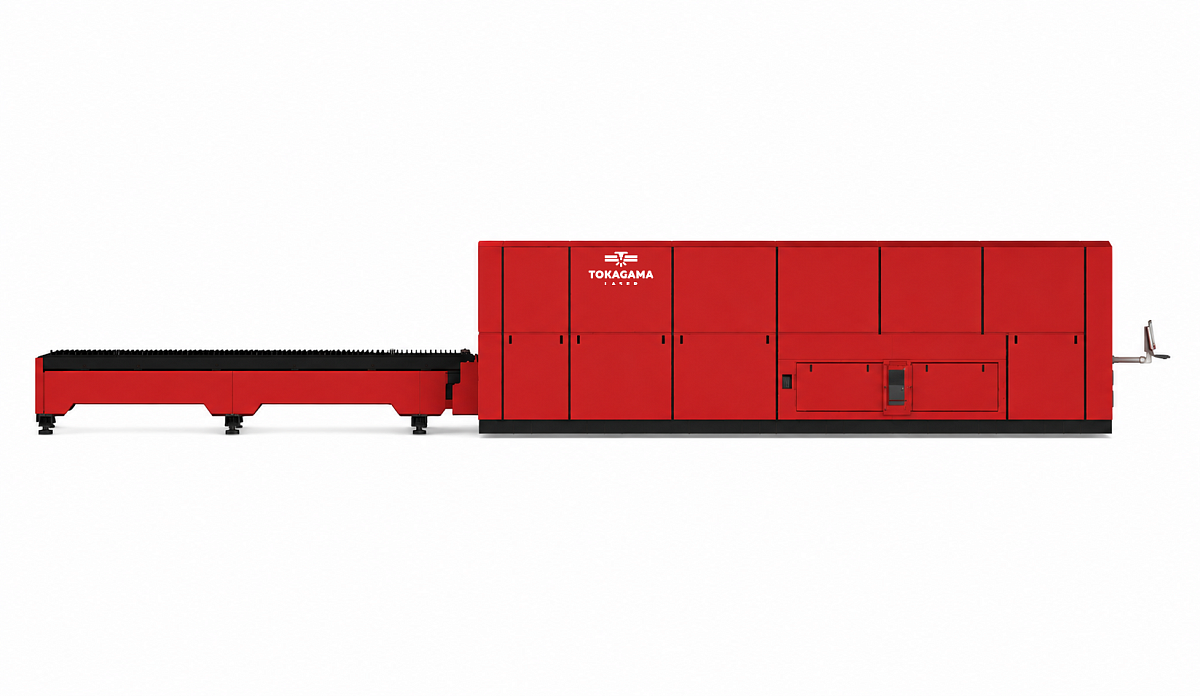

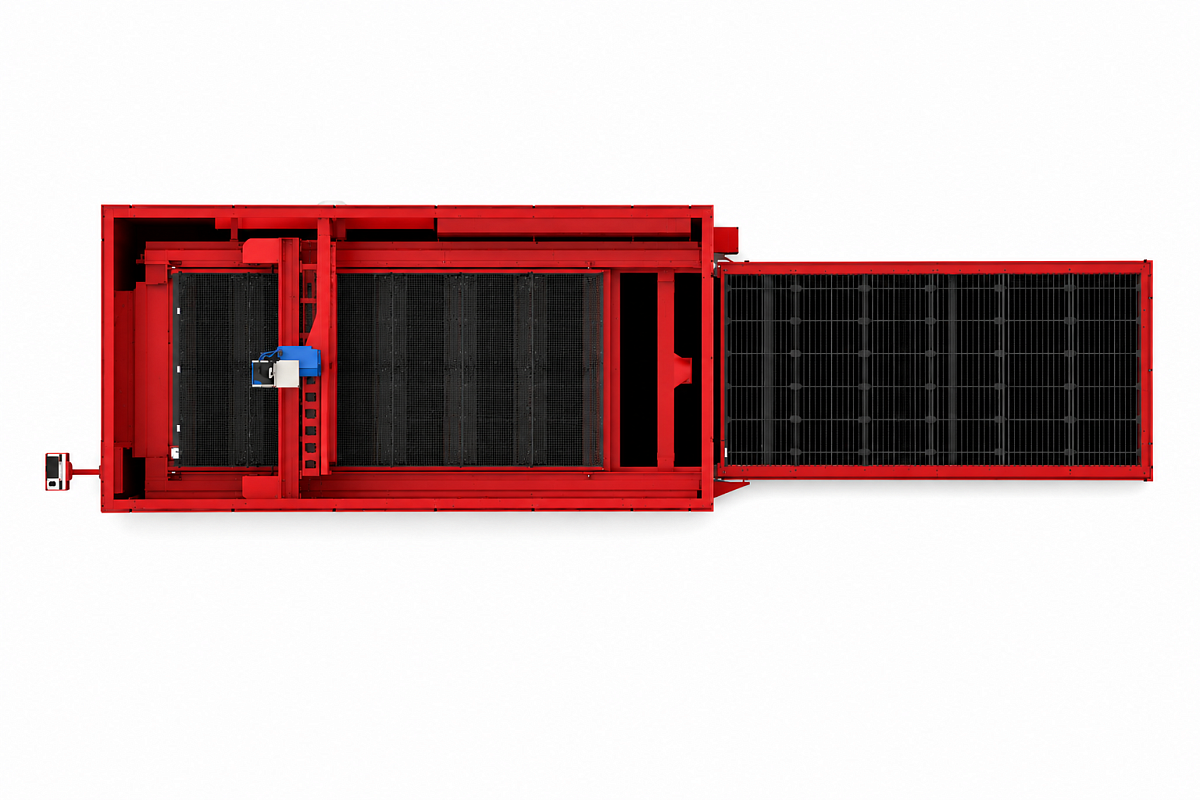

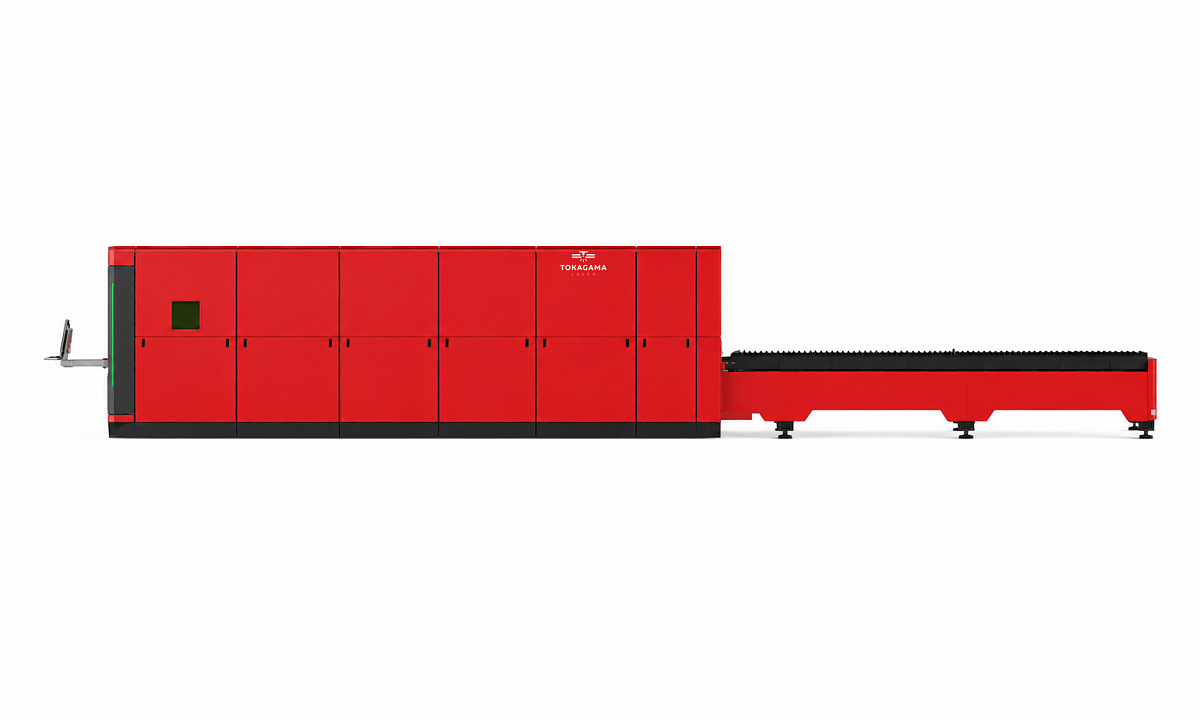

Сверхскоростной станок волоконной лазерной резки Tokagama CUT GI
Сравнить
Поделиться
В избранное
- 3000х1500
- -
- 6000
- 12000
- -

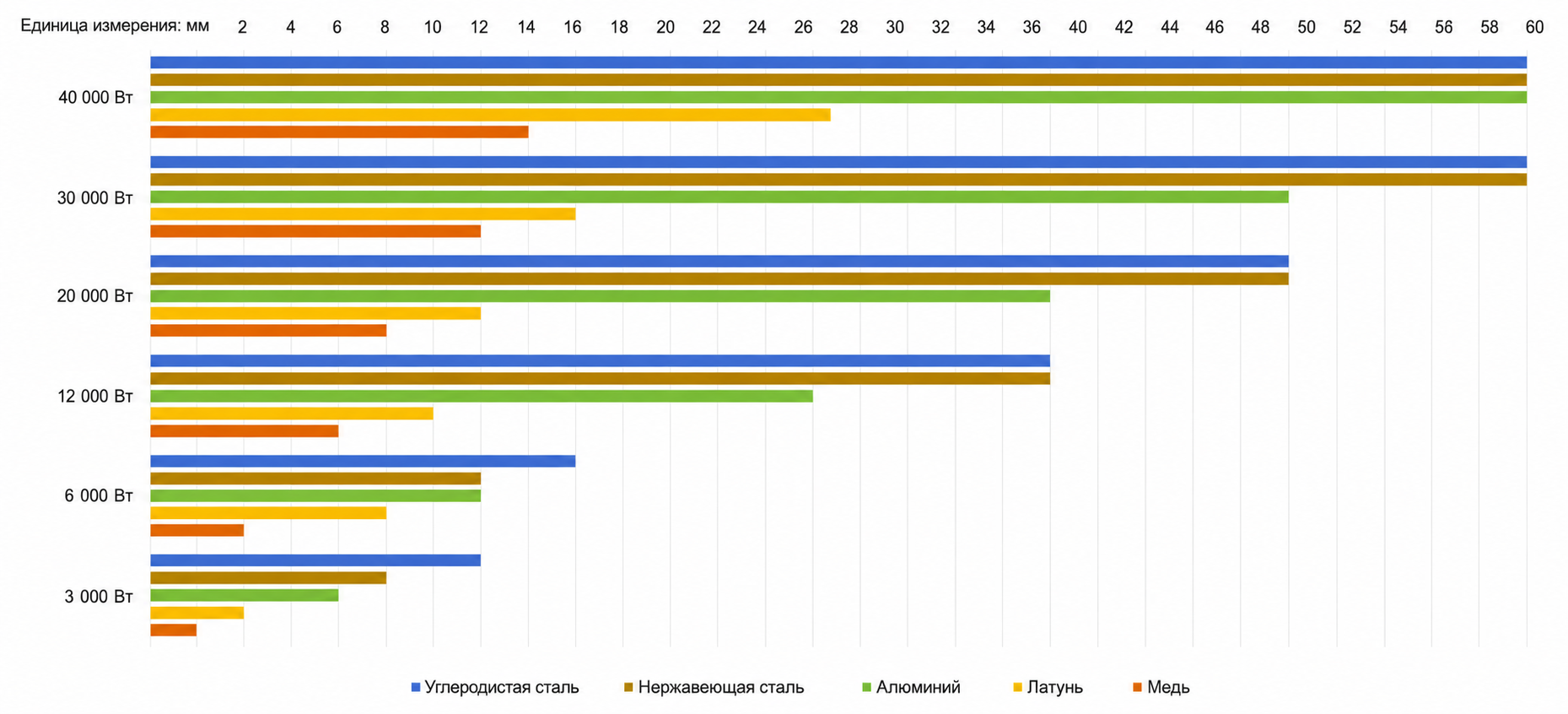

Описание
| Серия GI | GI3015 | GI4020 | GI6020 | GI6025 |
|---|---|---|---|---|
| Рабочая зона (Д×Ш) |
3048×1524 мм (10'×5') |
4100×2080 мм (13.54'×6'9.9') |
6150×2080 мм (20.21'×6'9.9') |
6150×2580 мм (20.21'×8'5.6') |
| Ход оси Z | 280 мм (11") | 280 мм (11") | 350 мм (1'1.8") | 350 мм (1'1.8") |
| Точность позиционирования осей X/Y | ±0.03 мм/м | ±0.03 мм/м | ±0.03 мм/м | ±0.03 мм/м |
| Точность повторного позиционирования X/Y | ±0.02 мм | ±0.02 мм | ±0.02 мм | ±0.02 мм |
| Макс. скорость интерполяции |
140 м/мин (≈459.32 ft/min) |
140 м/мин (≈459.32 ft/min) |
140 м/мин (≈459.32 ft/min) |
140 м/мин (≈459.32 ft/min) |
| Макс. ускорение интерполяции |
2.5g (24.5 м/с²) |
2.5g (24.5 м/с²) |
2.5g (24.5 м/с²) |
2.5g (24.5 м/с²) |
| Макс. масса загрузки |
3/6 кВт: ≈725 кг (156 кг/м²) 12/20 кВт: ≈1090 кг (234 кг/м²) |
3/6 кВт: ≈1330 кг (156 кг/м²) 12/20 кВт: ≈2000 кг (234 кг/м²) |
3/6 кВт: ≈1995 кг (156 кг/м²) 12/20 кВт: ≈5010 кг (392 кг/м²) |
12/20/30/40 кВт: ≈6220 кг (392 кг/м²) |
|
Габаритные размеры (без трехцветной сигнальной лампы) |
9405×2273×2350 мм (30'10.3"×7'5.5"×7'8.5") |
11760×3550×2250 мм (38'7"×11'7.8"×7'4.6") |
16320×3650×2585 мм (53'6.5"×11'11.7"×8'5.8") |
16320×4150×2585 мм (53'6.5"×13'7.4"×8'5.8") |
|
Общая мощность / ток (без вспомогательного оборудования) |
3 кВт: 28 кВт / 56 А 6 кВт: 40 кВт / 80 А 12 кВт: 54 кВт / 108 А 20 кВт: 89 кВт / 178 А |
3 кВт: 28 кВт / 56 А 6 кВт: 40 кВт / 80 А 12 кВт: 54 кВт / 108 А 20 кВт: 89 кВт / 178 А |
3 кВт: 28 кВт / 56 А 6 кВт: 40 кВт / 80 А 12 кВт: 54 кВт / 108 А 20 кВт: 89 кВт / 178 А |
12 кВт: 54 кВт / 108 А 20 кВт: 89 кВт / 178 А 30 кВт: 124 кВт / 248 А 40 кВт: 173 кВт / 346 А |
|
Масса станка (без вспомогательного оборудования) |
3/6/12/20 кВт: ≈5585 кг |
3/6/12/20 кВт: ≈7462 кг |
3/6/12/20 кВт: ≈12400 кг |
12/20 кВт: ≈12700 кг 30/40 кВт: ≈13220 кг |
| Мощность лазера | 3 / 6 / 12 / 20 кВт | 3 / 6 / 12 / 20 кВт | 3 / 6 / 12 / 20 кВт | 12 / 20 / 30 / 40 кВт |

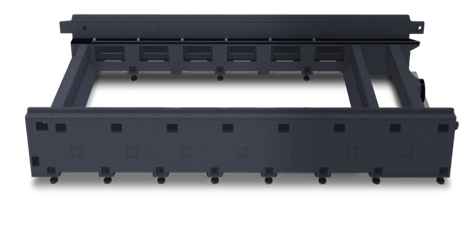

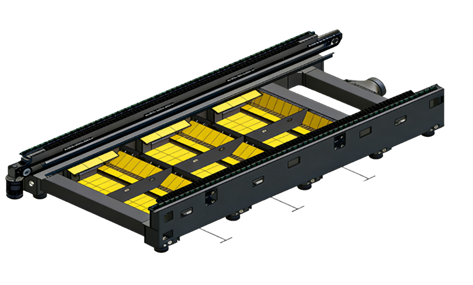

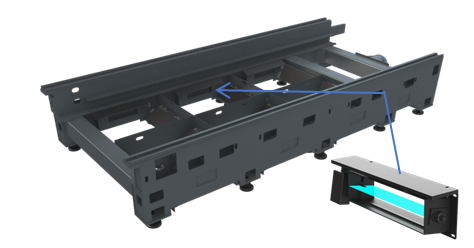

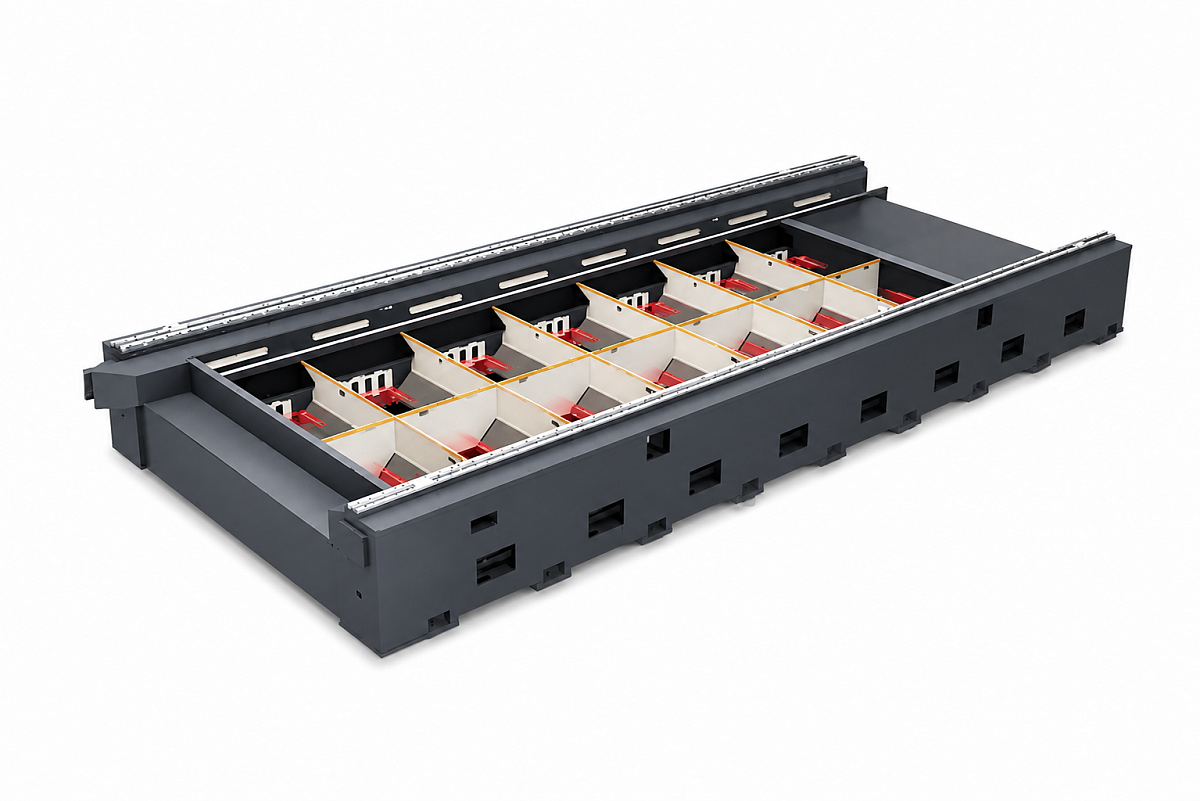

Цельно сварная станина
из листового металла |

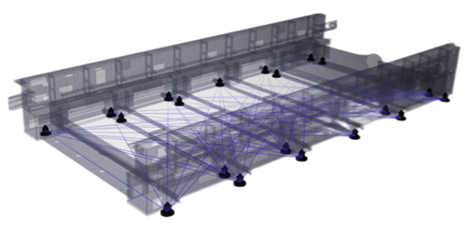

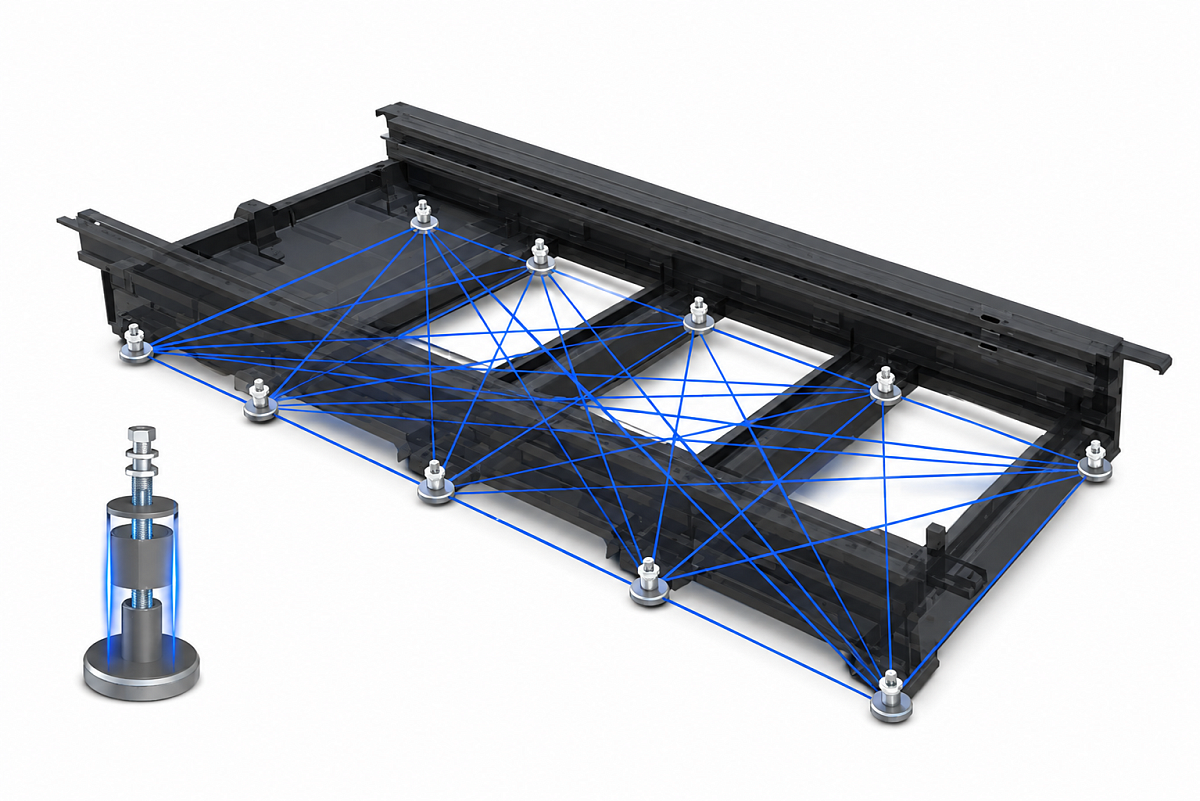

Адаптивные опоры
|
Реечный привод оси Z
|
Эффективная система пыле- и дымоудаления
|

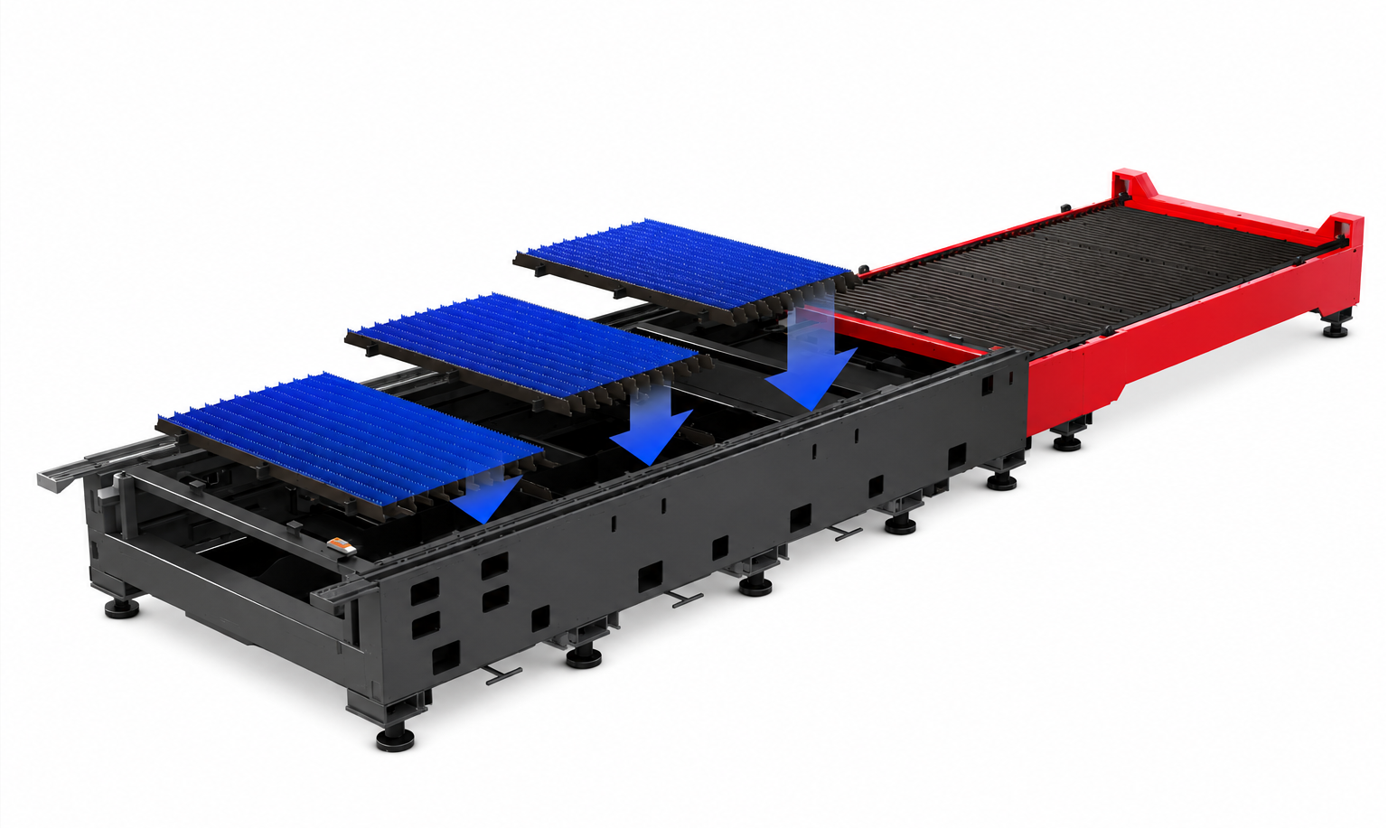

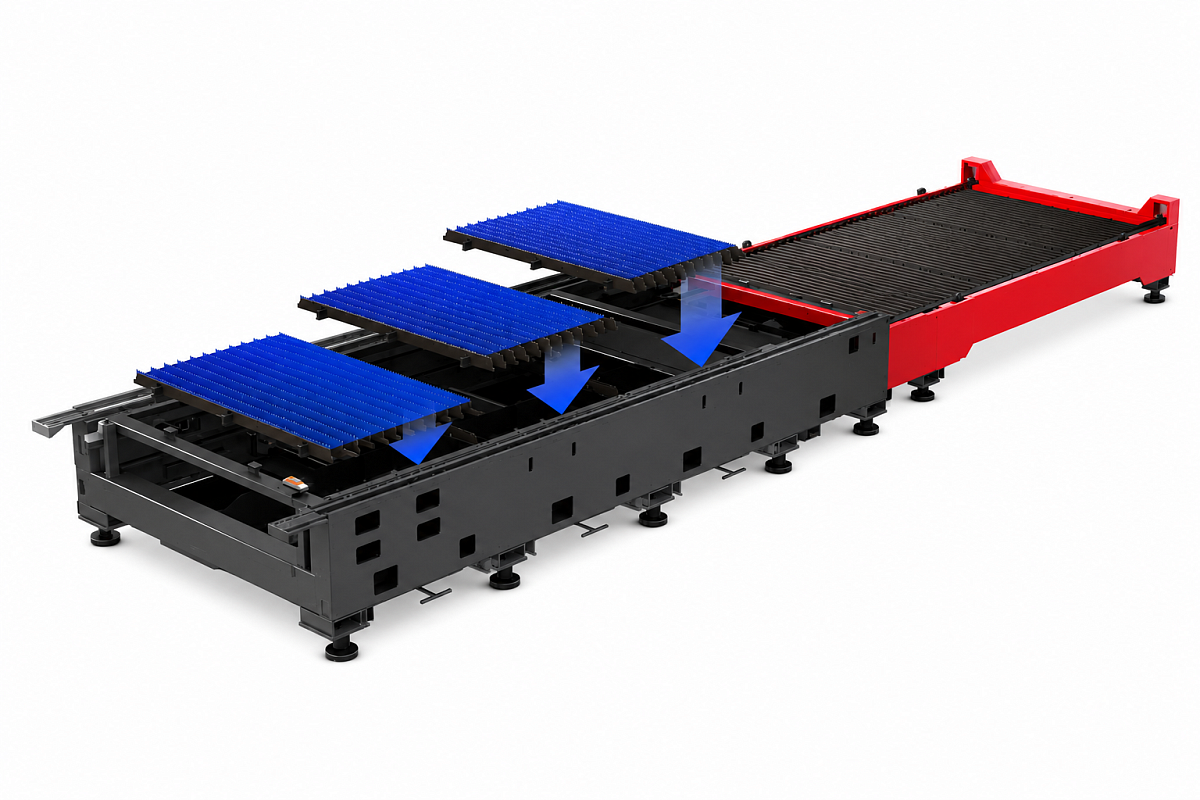

Модульная конструкция
ламельного стола |
30%
Повышение динамических
характеристик
35%
Снижение массы

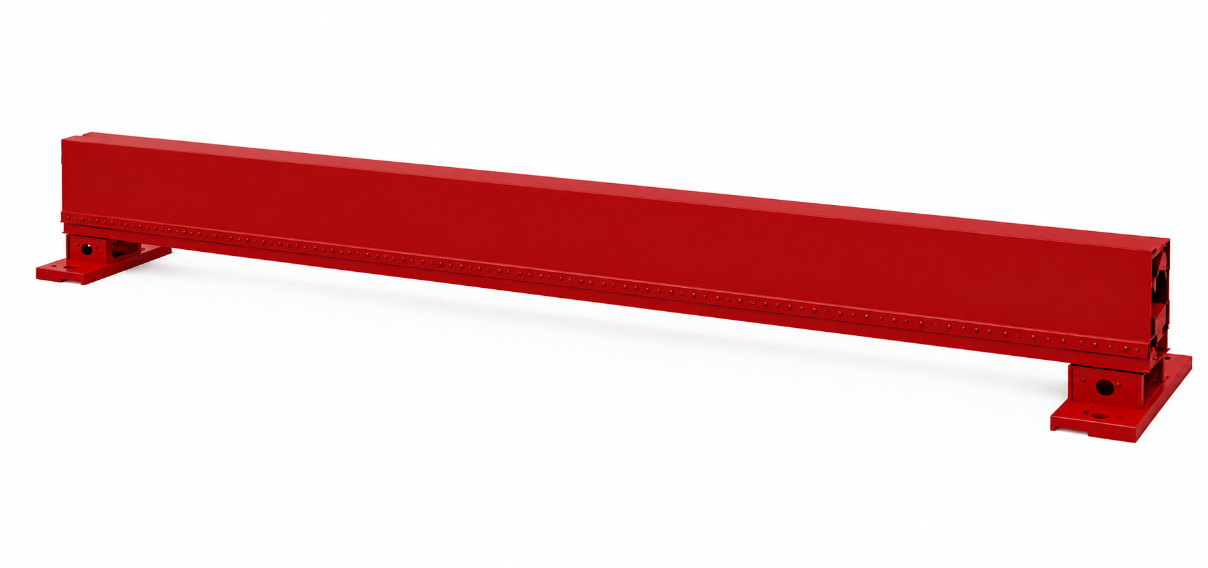

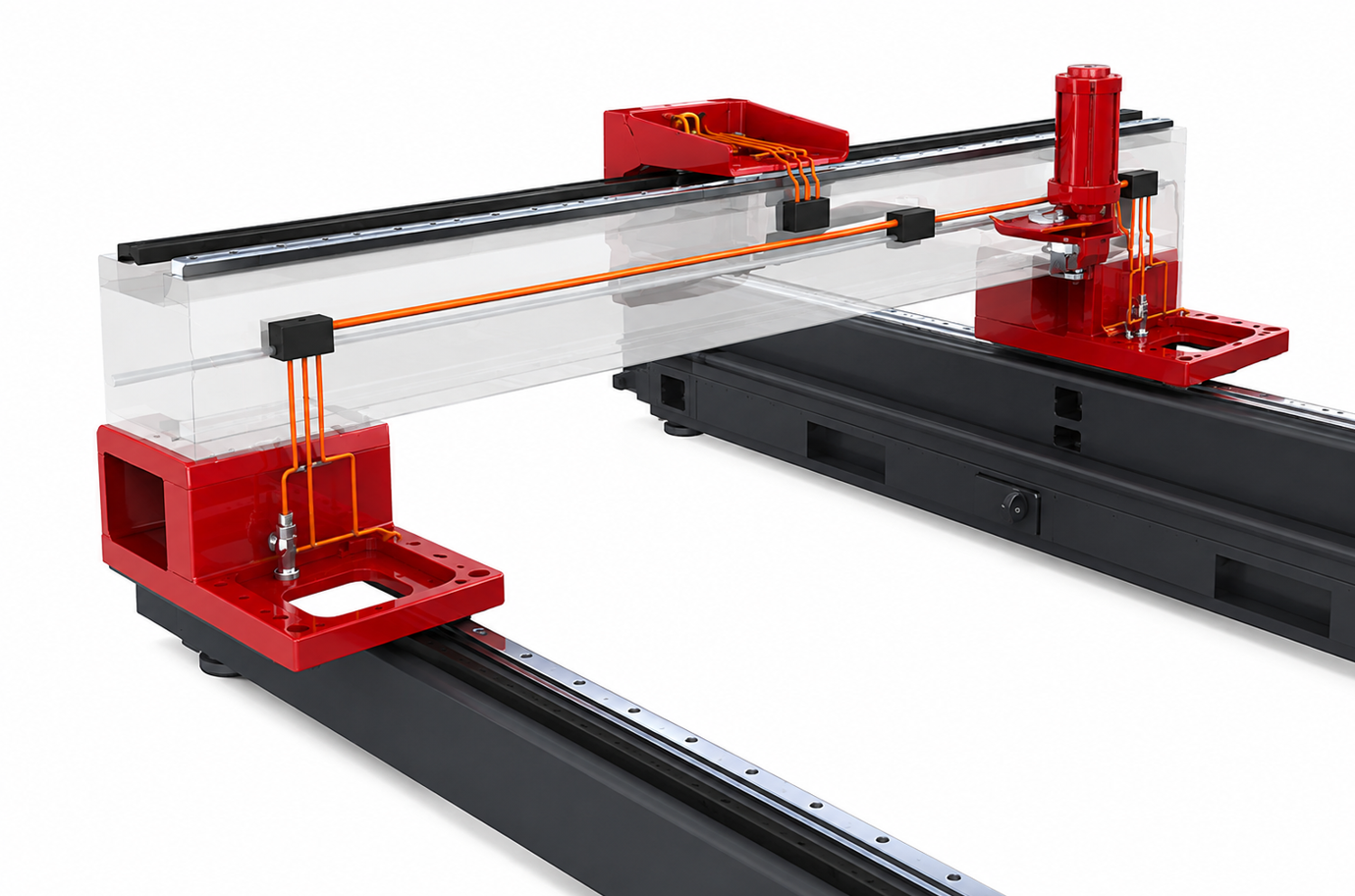

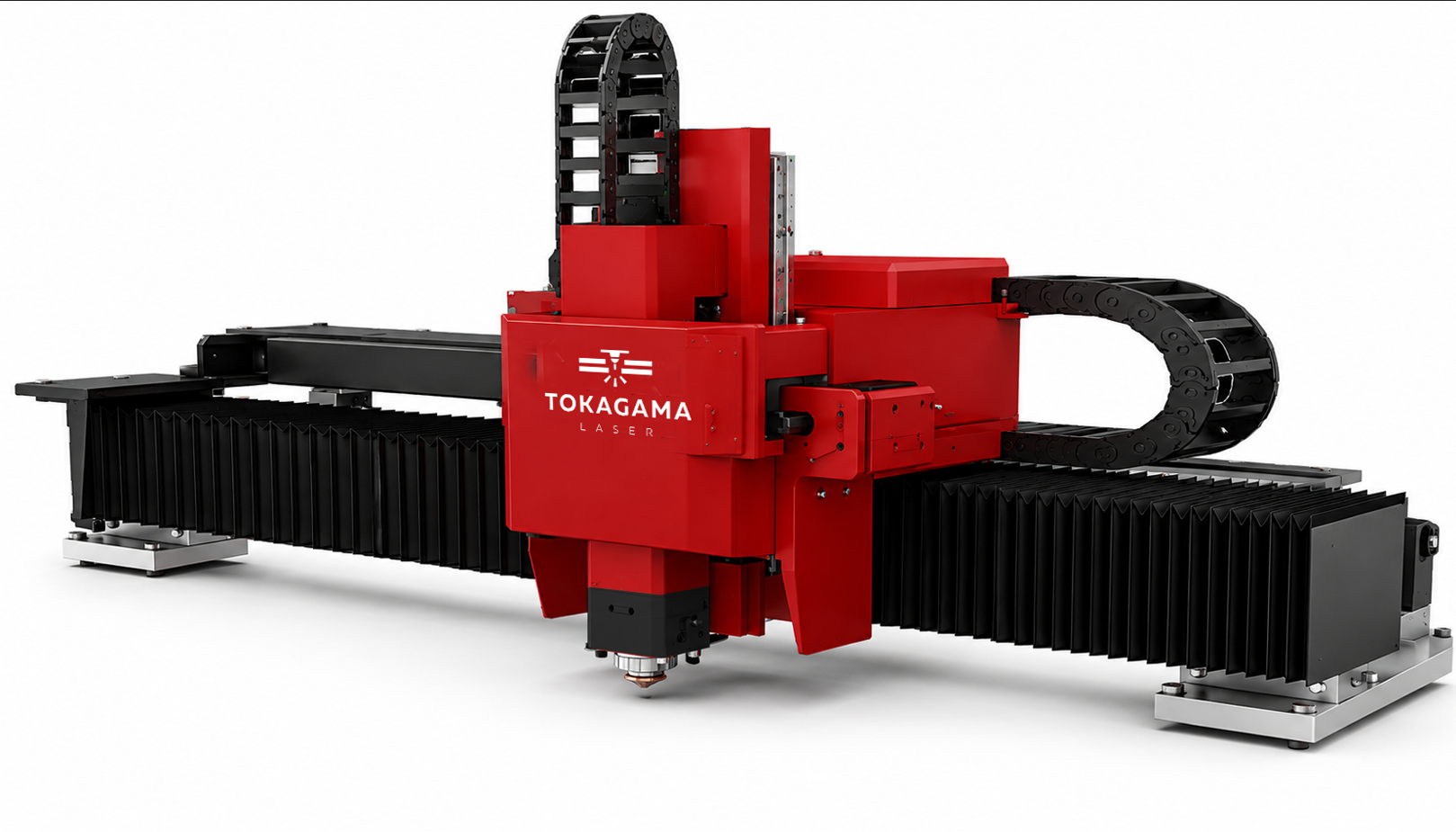

Облегченная алюминиевая балка
|
Защита станины и выкатных поддонов
огнеупорным кирпичом |
Автоматическая система
смазки всех осей |

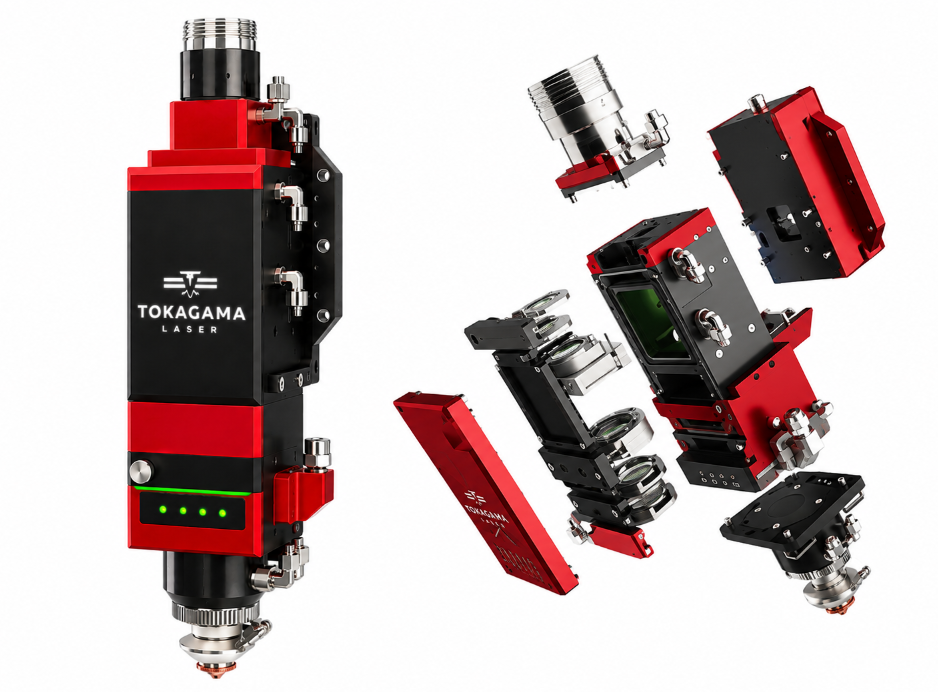

Высокоточная режущая головка
собственной разработки |

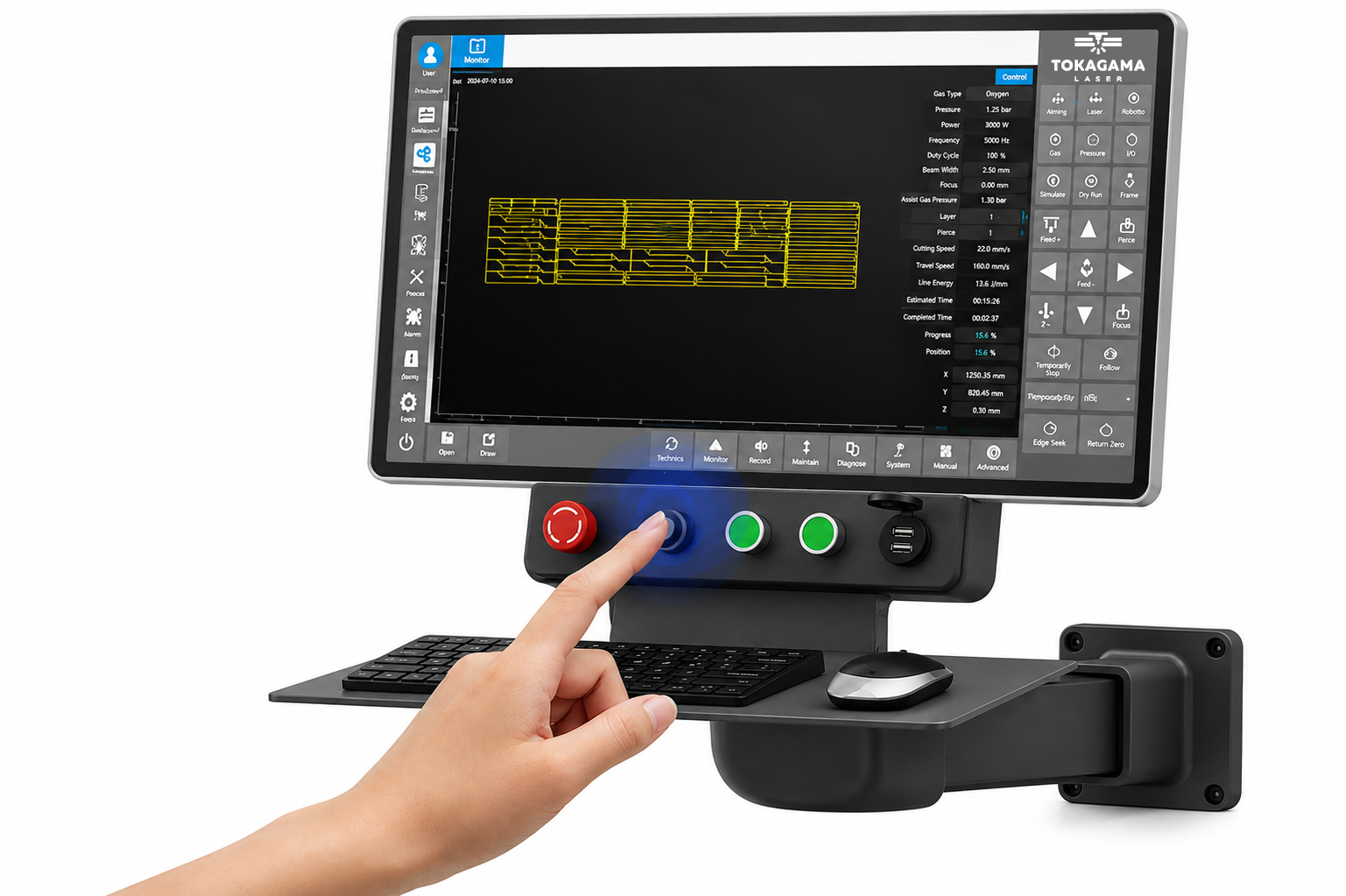

Собственная интегрированная разработка

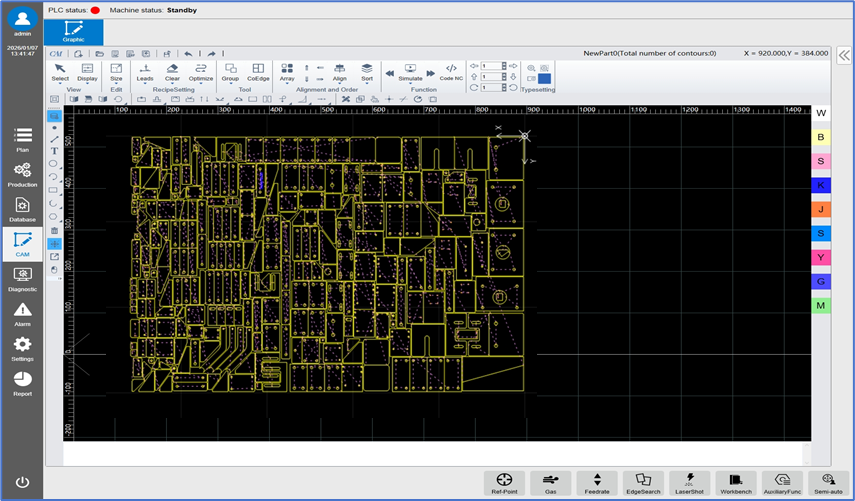

Чертежи: создание и редактирование чертежей в режиме онлайн с базовыми функциями CAD.

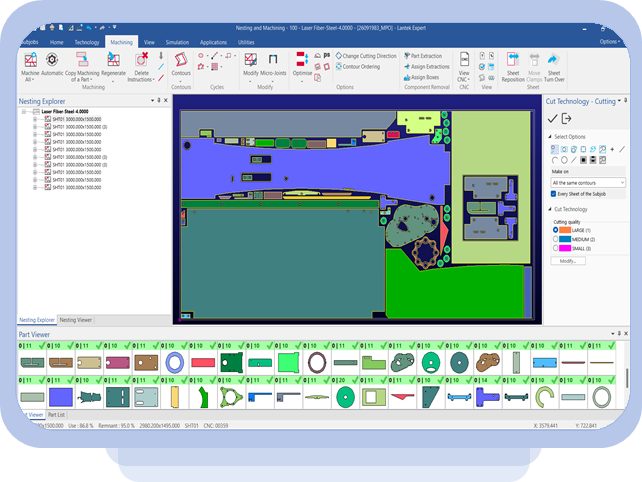

CAM: встроенные функции раскроя для оперативного дорезания и эффективного мелкосерийного производства.
Библиотека деталей: настраиваемая библиотека заводских изделий для быстрого вызова и резки типовых деталей без планирования и раскроя.
Экспертная библиотека параметров

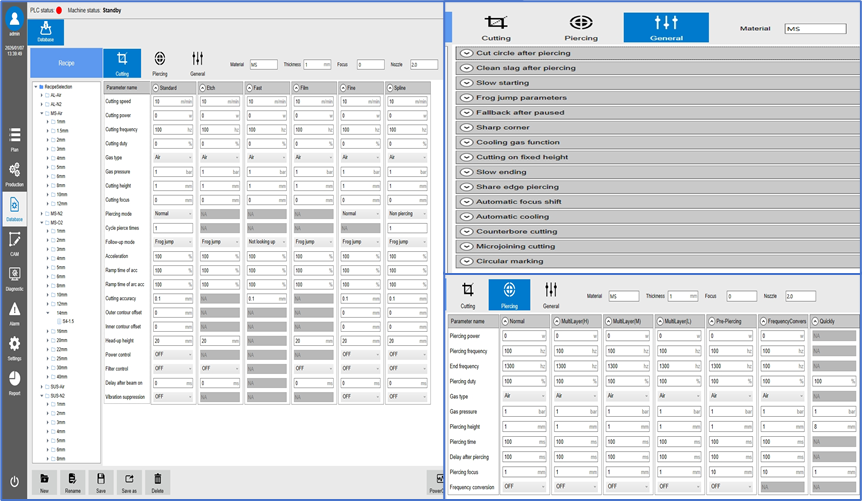

Библиотека технологических функций: доступ в один клик к наноперемычкам, контролю общей кромки, удалению грата после прожига, управлению началом и завершением резки, охлаждению сопла, компенсации фокуса, обработке зенковок, резке на фиксированной высоте и обработке острых углов.
Экспертная библиотека параметров: готовые параметры резки для мощностей от низких до сверхвысоких, всех материалов, толщин и газов — упрощает пусконаладку и обеспечивает быстрый доступ к настройкам в один клик.

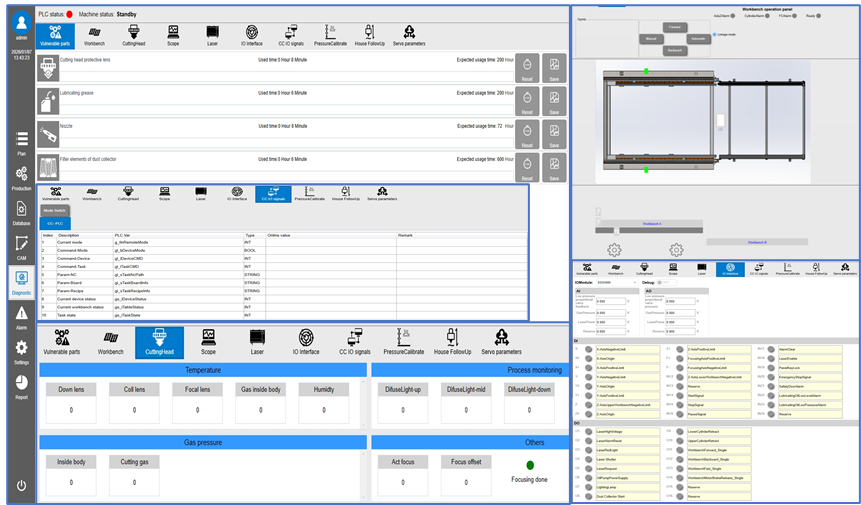

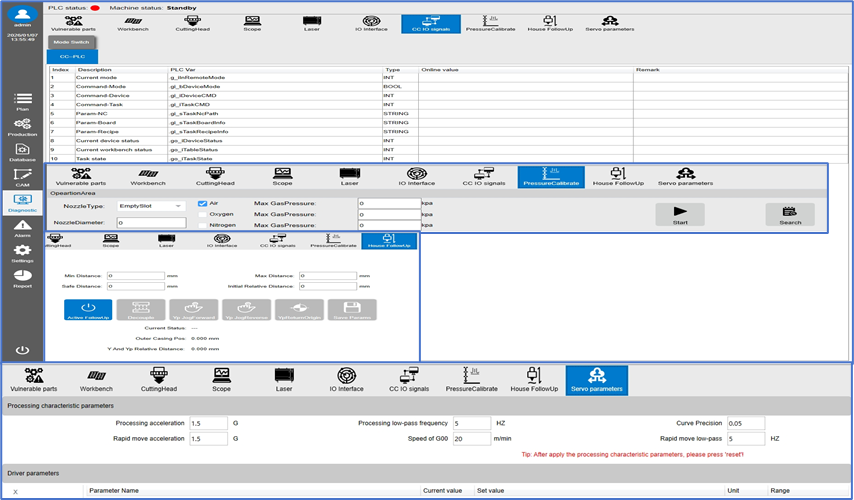

Состояние стола · Состояние I/O · Состояние режущей головки
Система обслуживания: учет ресурса расходных материалов и напоминания о ТО.
Состояние следующей оси: контроль и настройка параметров для разных режимов резки.
Состояние I/O: визуальный контроль аналоговых входов и выходов для быстрого поиска неисправностей.
Состояние режущей головки: контроль фокуса, давления газа, температуры линзы и полости, рассеянного света.
Графики мониторинга: давление воздуха и высота слежения в реальном времени.
Лазерный источник: напряжение, ток, состояние модулей, температура, влажность, мощность и безопасность.
Обмен данными с ЦСУ: передача и прием данных, интеграция с автоматикой и системами управления.
Калибровка давления: настройка и калибровка выходного давления газа.
Параметры сервоприводов: жесткость, инерция, момент, положение и фильтрация с автонастройкой.

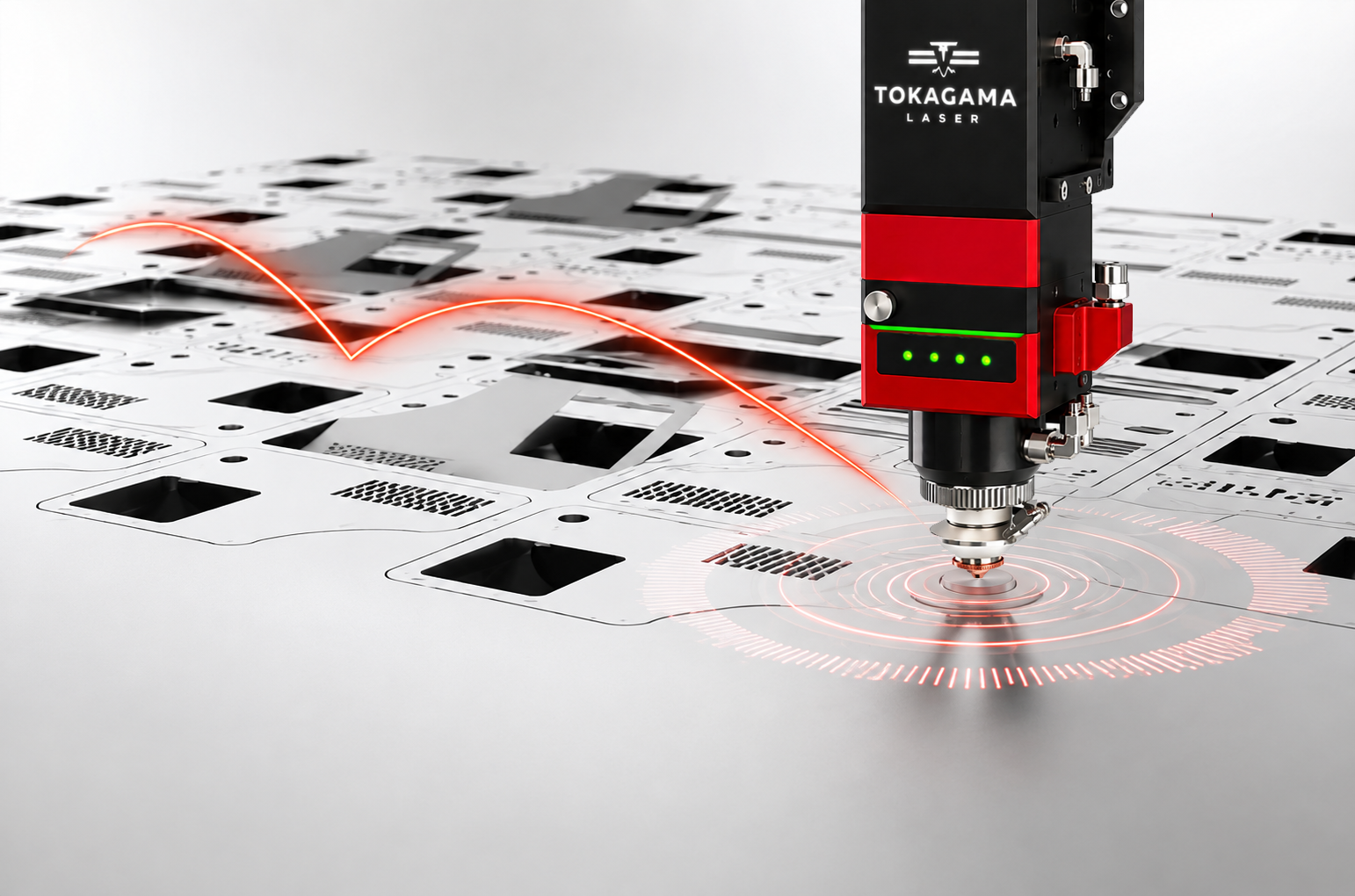

Автоматический обход препятствий
|

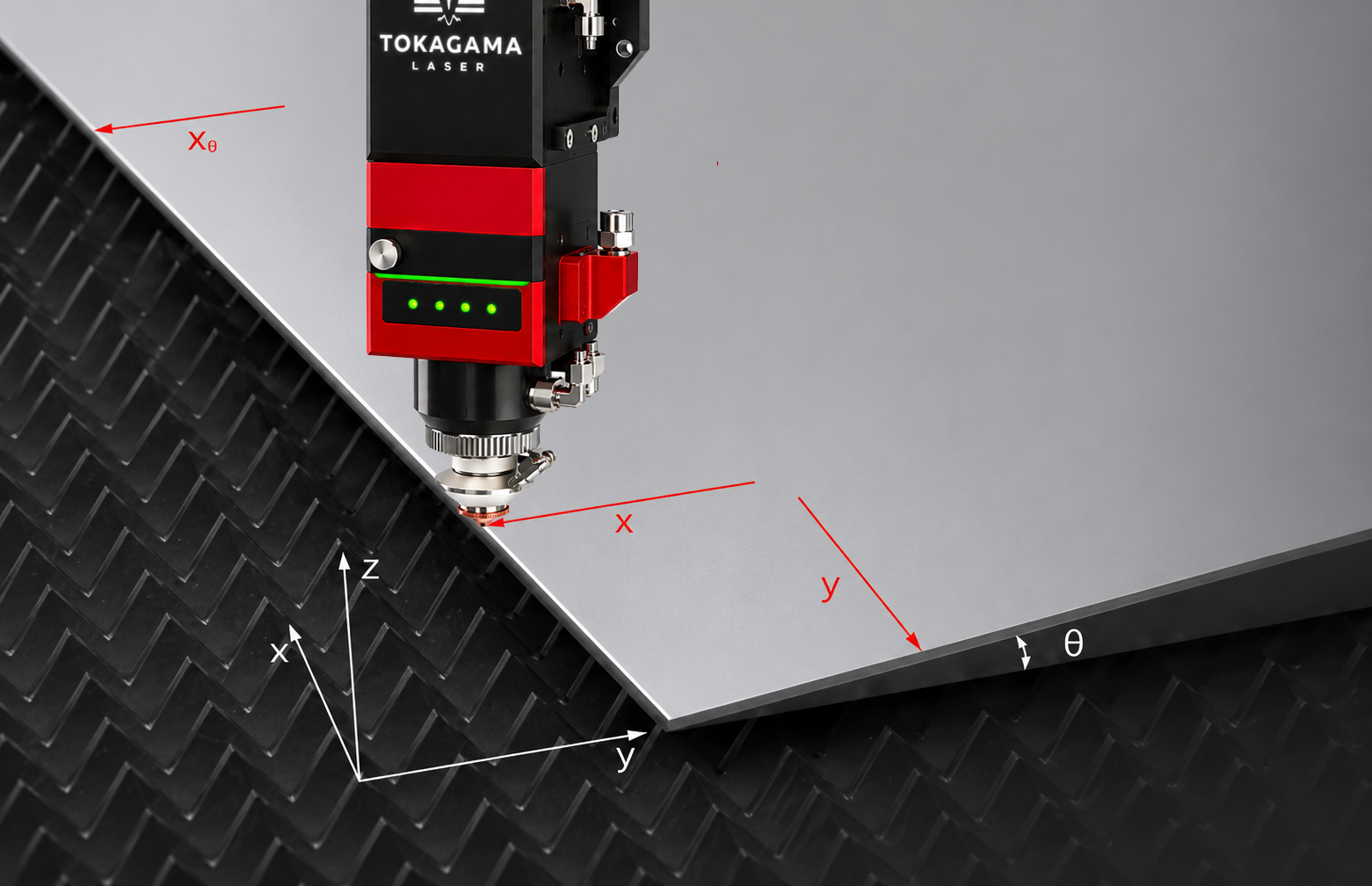

Автоматический поиск кромки
|

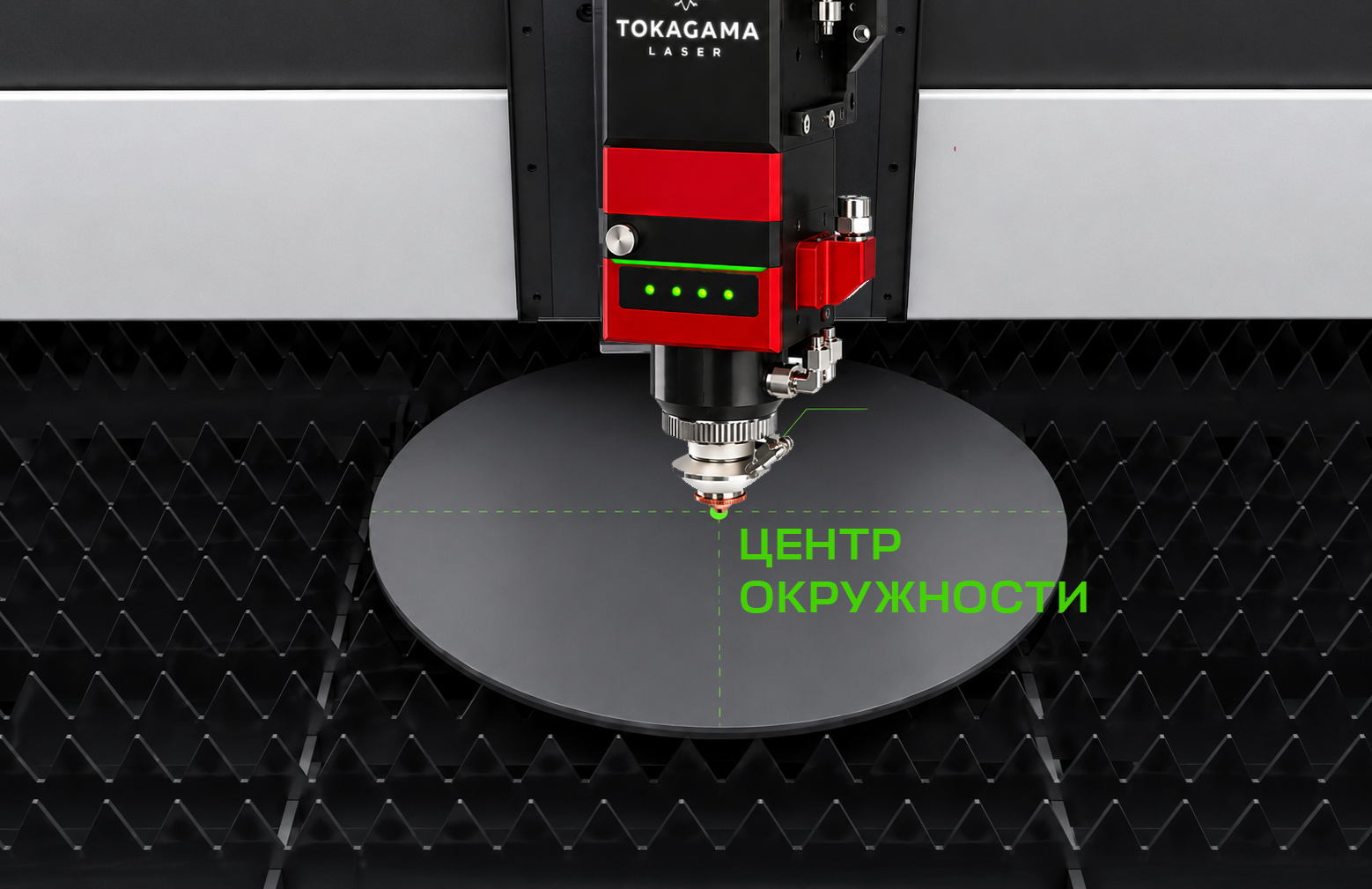

Автоматическое центрирование окружности
|

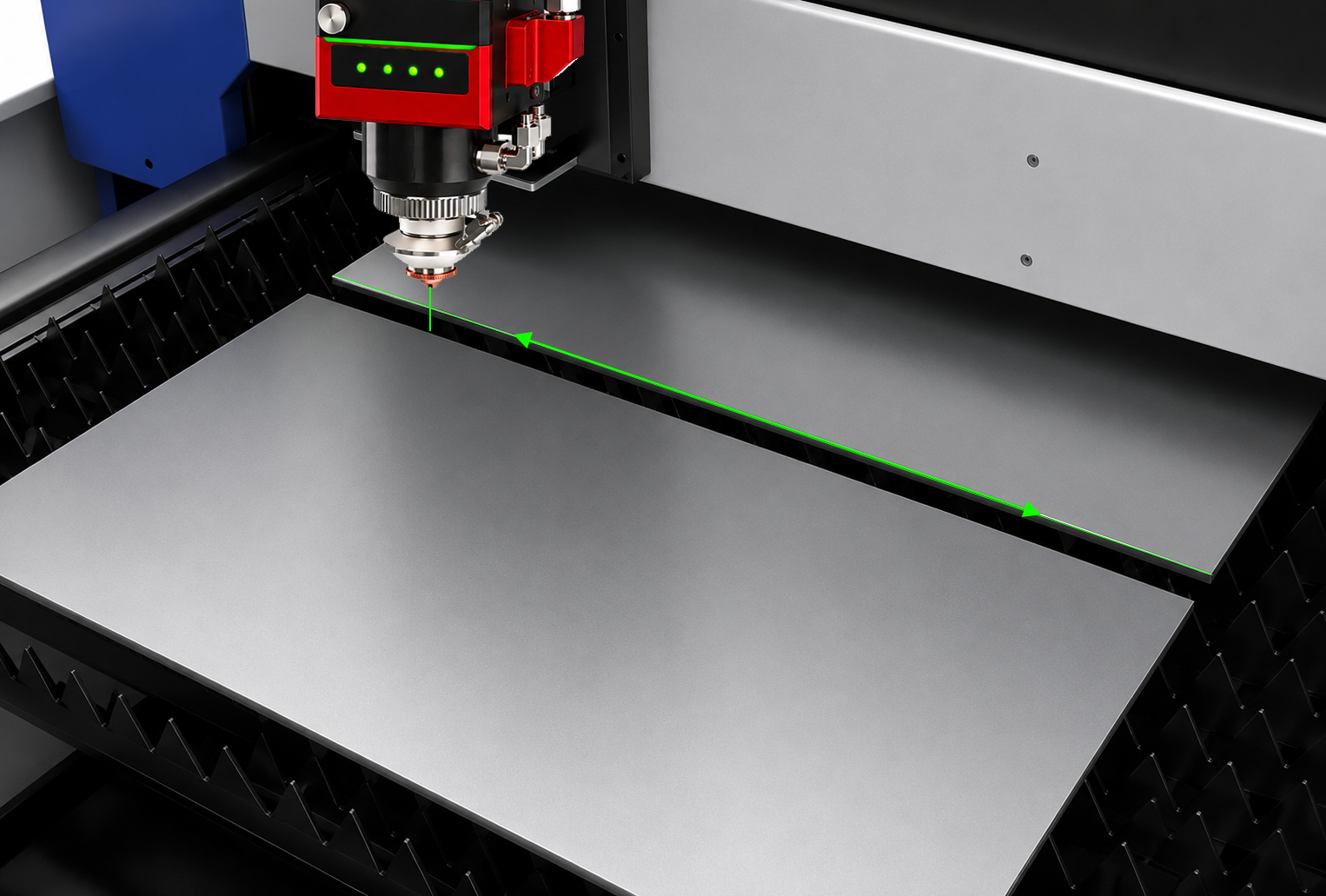

Многоточечная резка в один клик
|

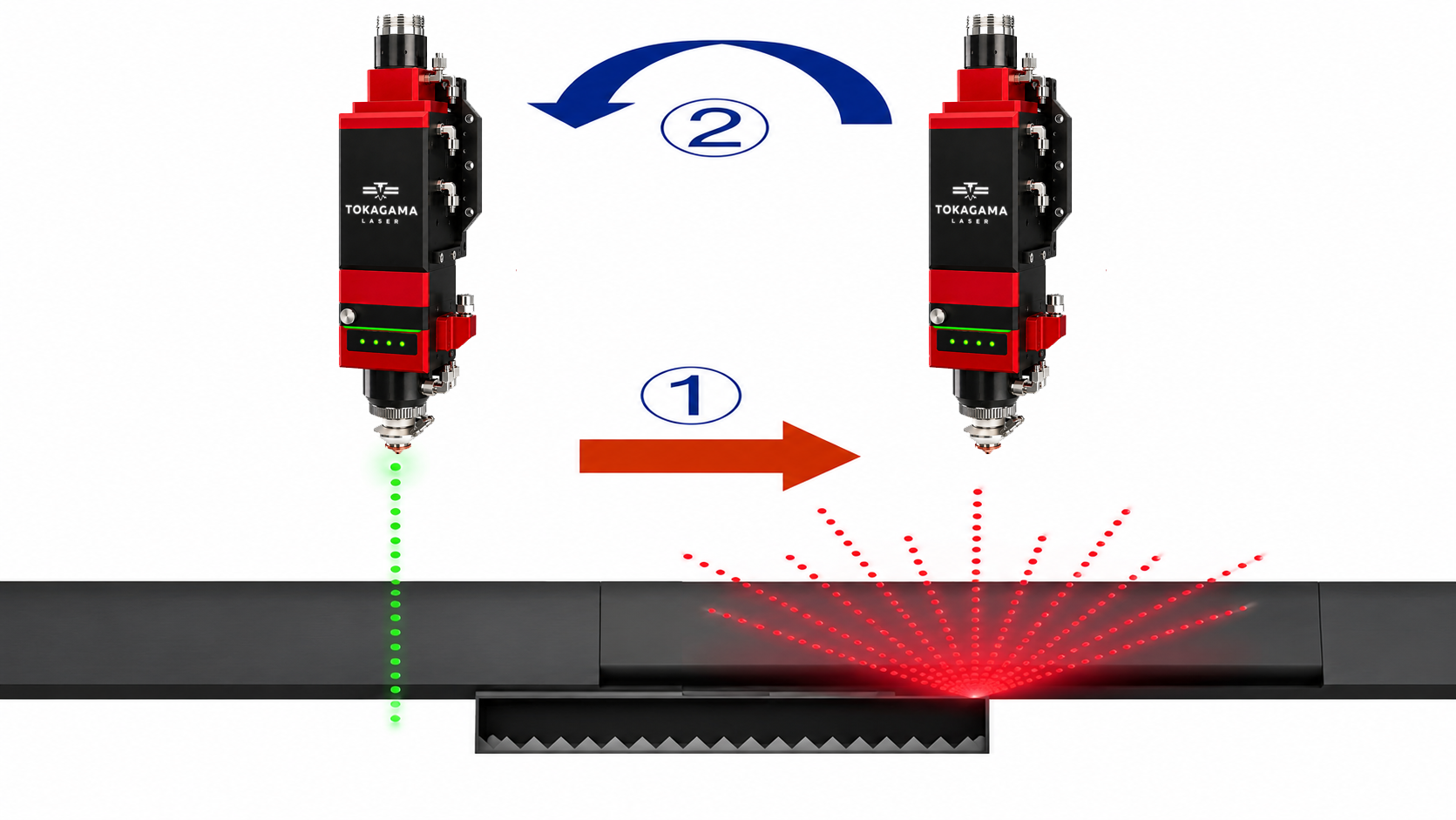

Контроль процесса резки
|

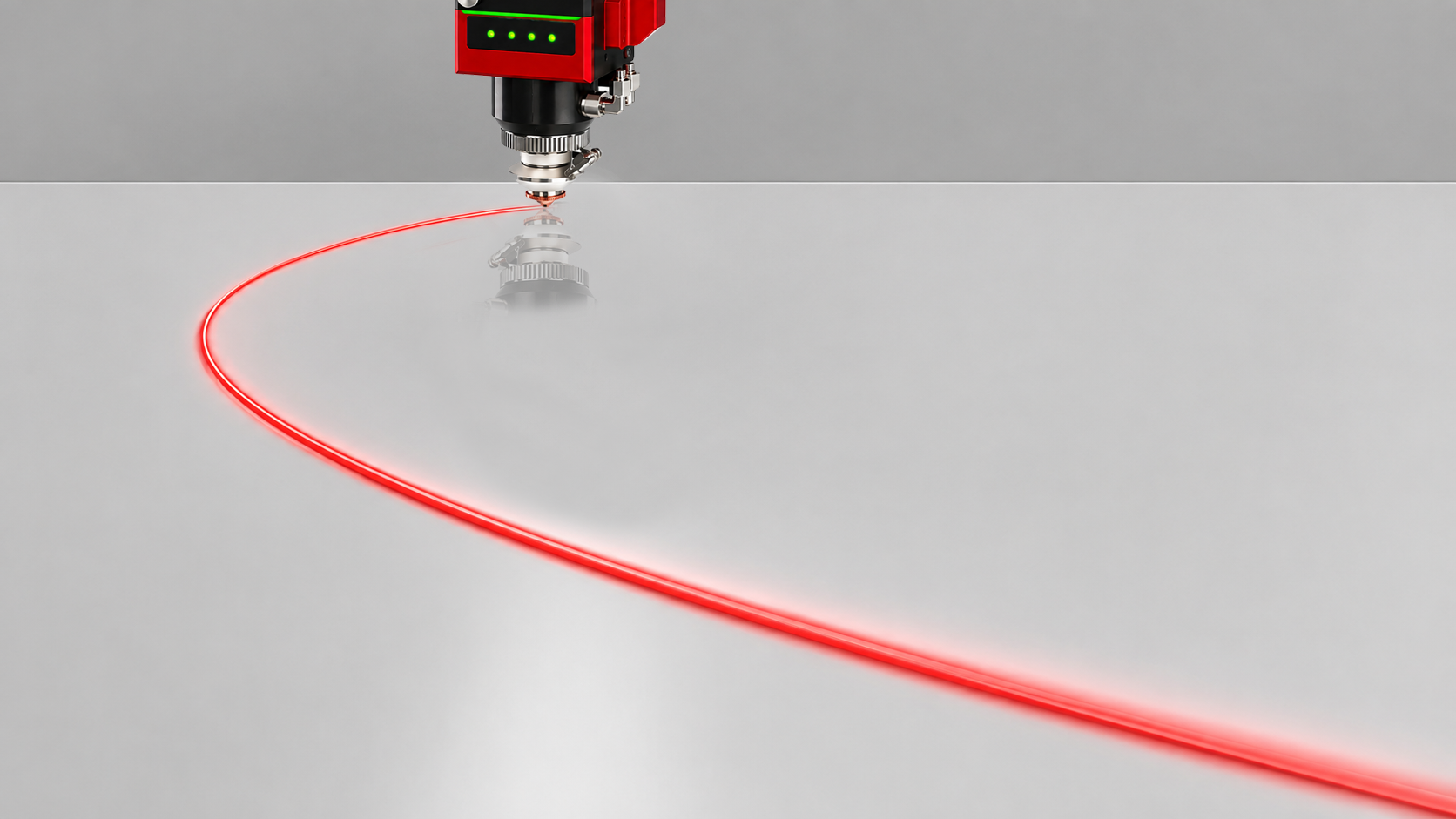

Стабильная резка со следящим управлением
|

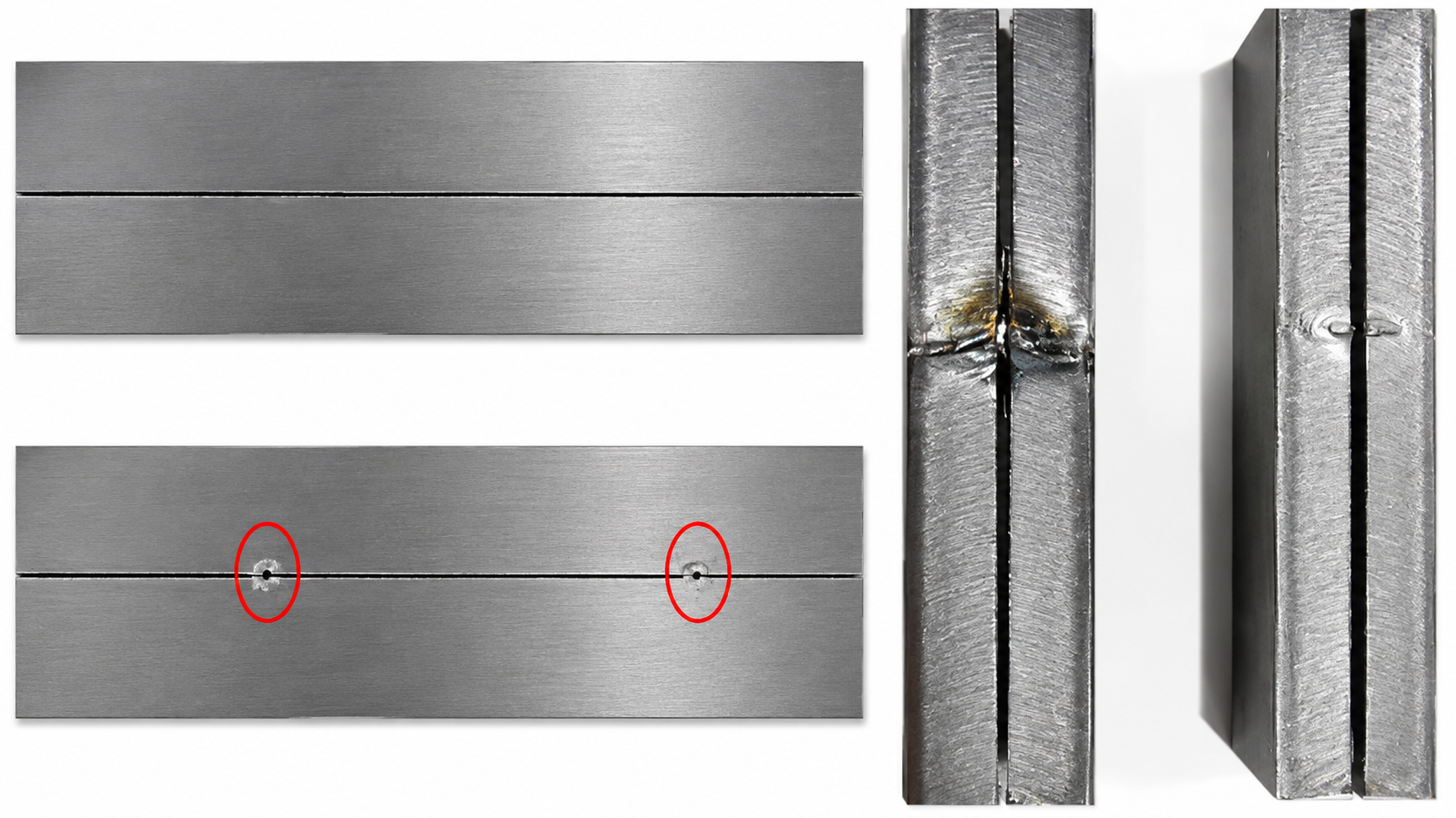

Наноперемычки
|

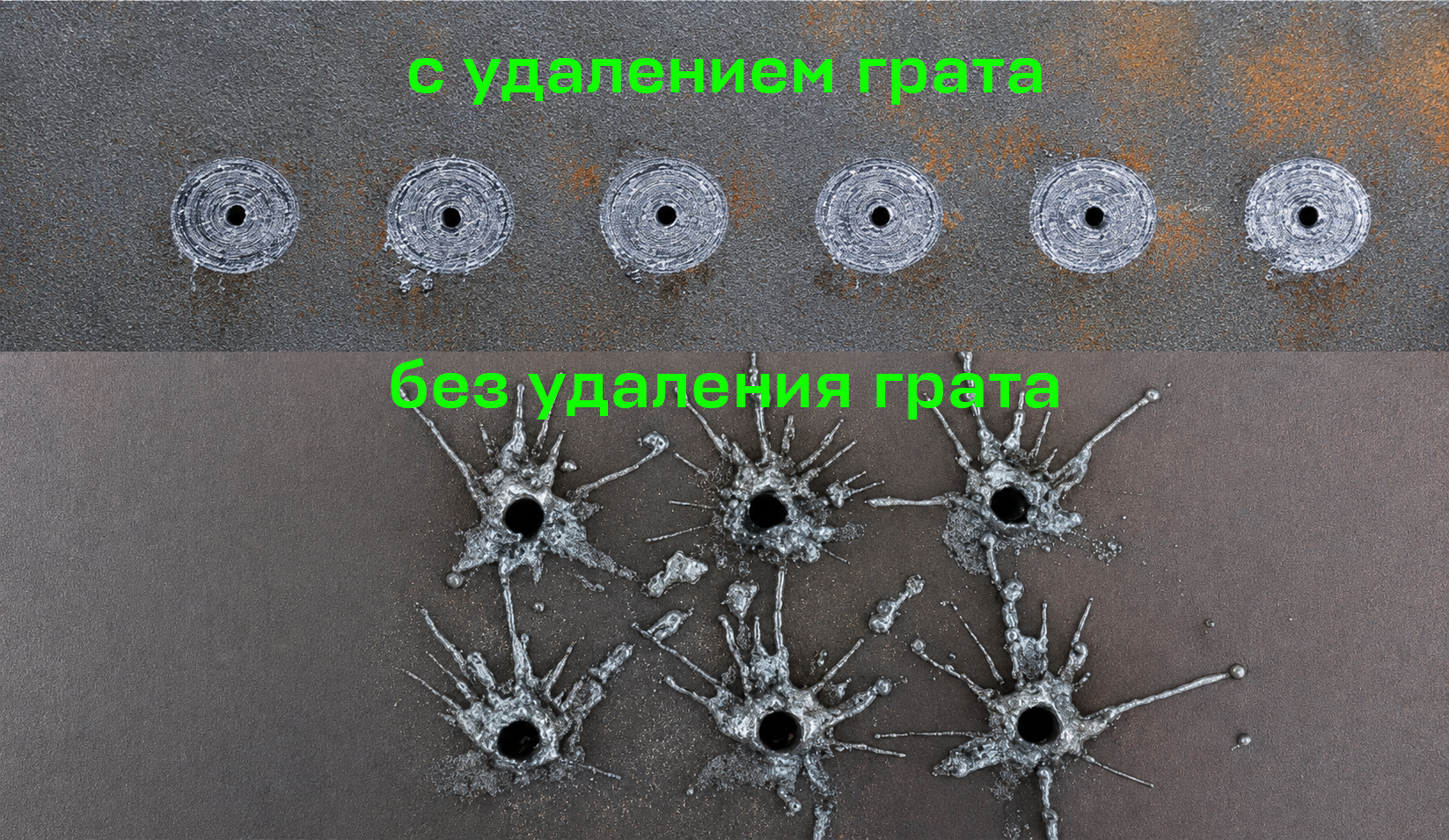

Автоудаление грата после прожига
|

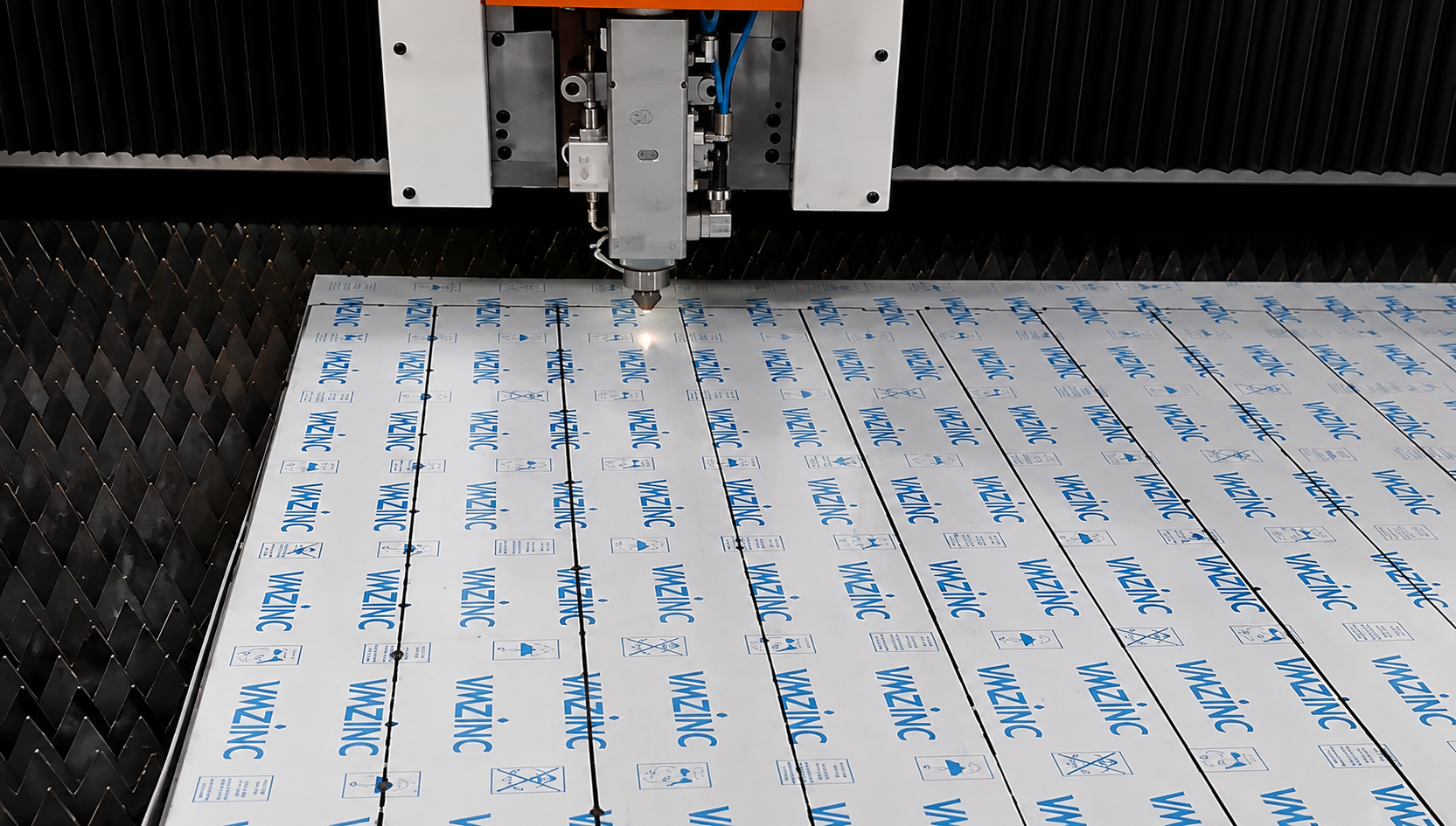

Резка материала с пленкой
|

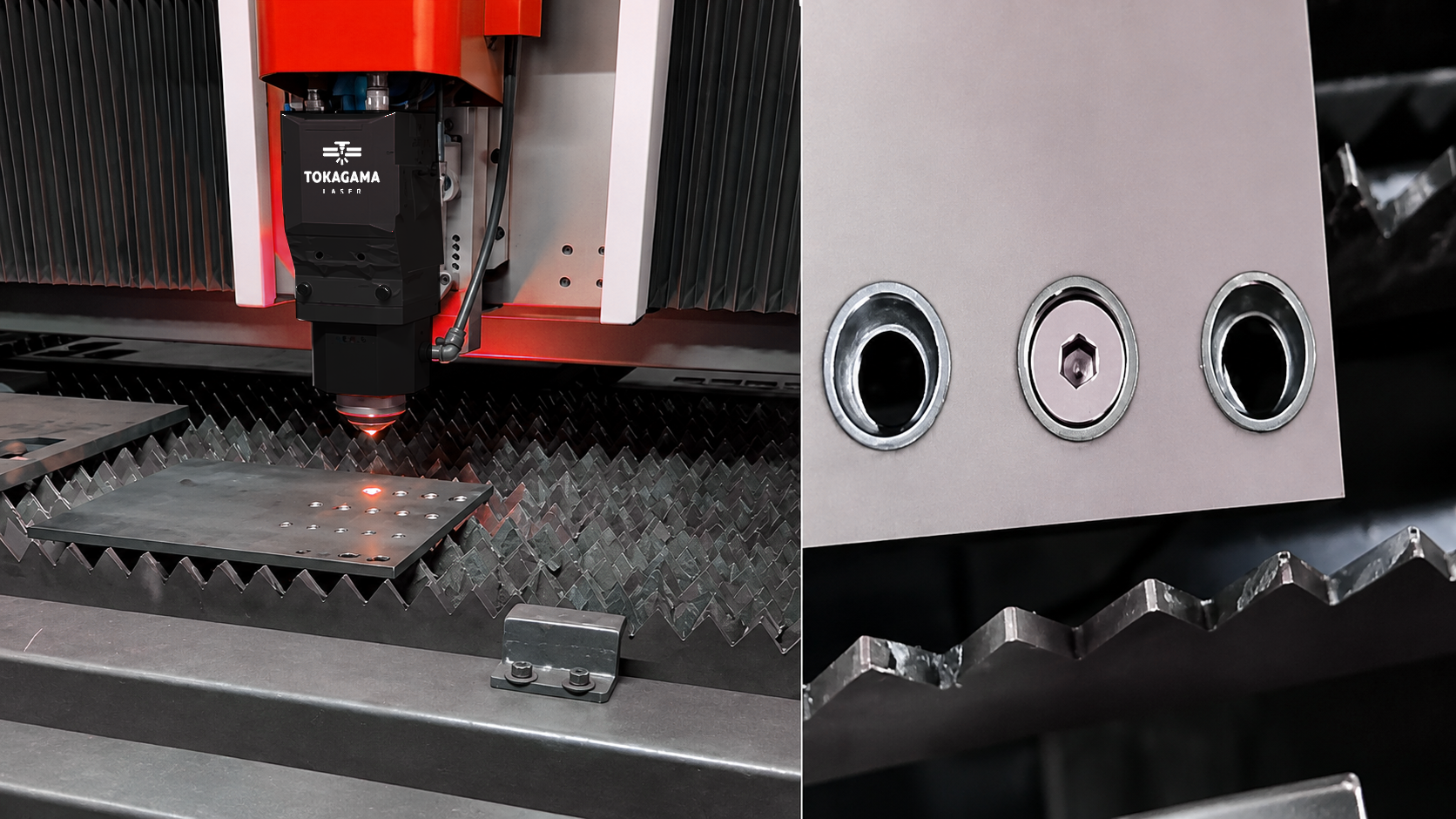

Обработка зенковки
|

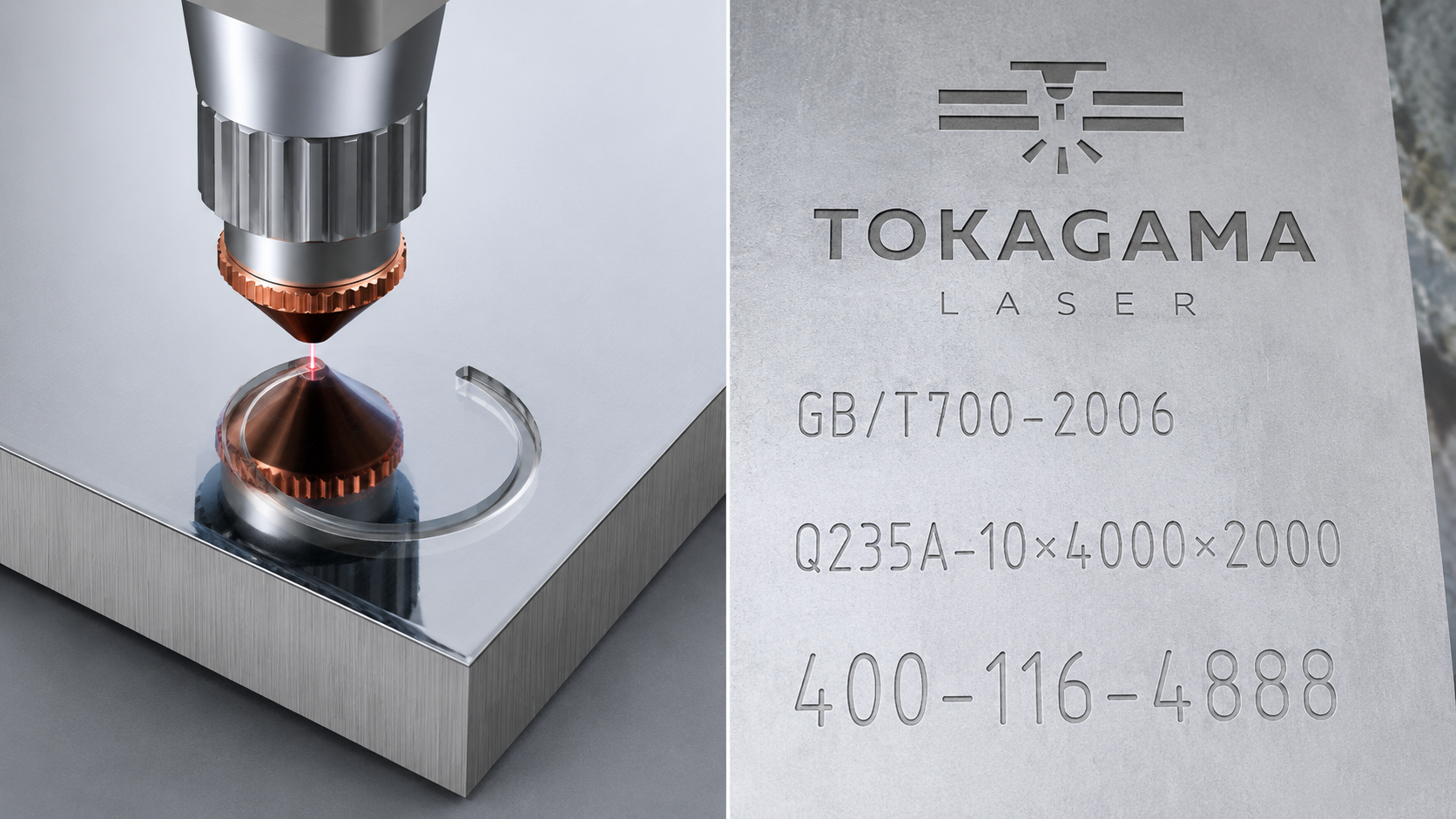

Маркировка и гравировка
|

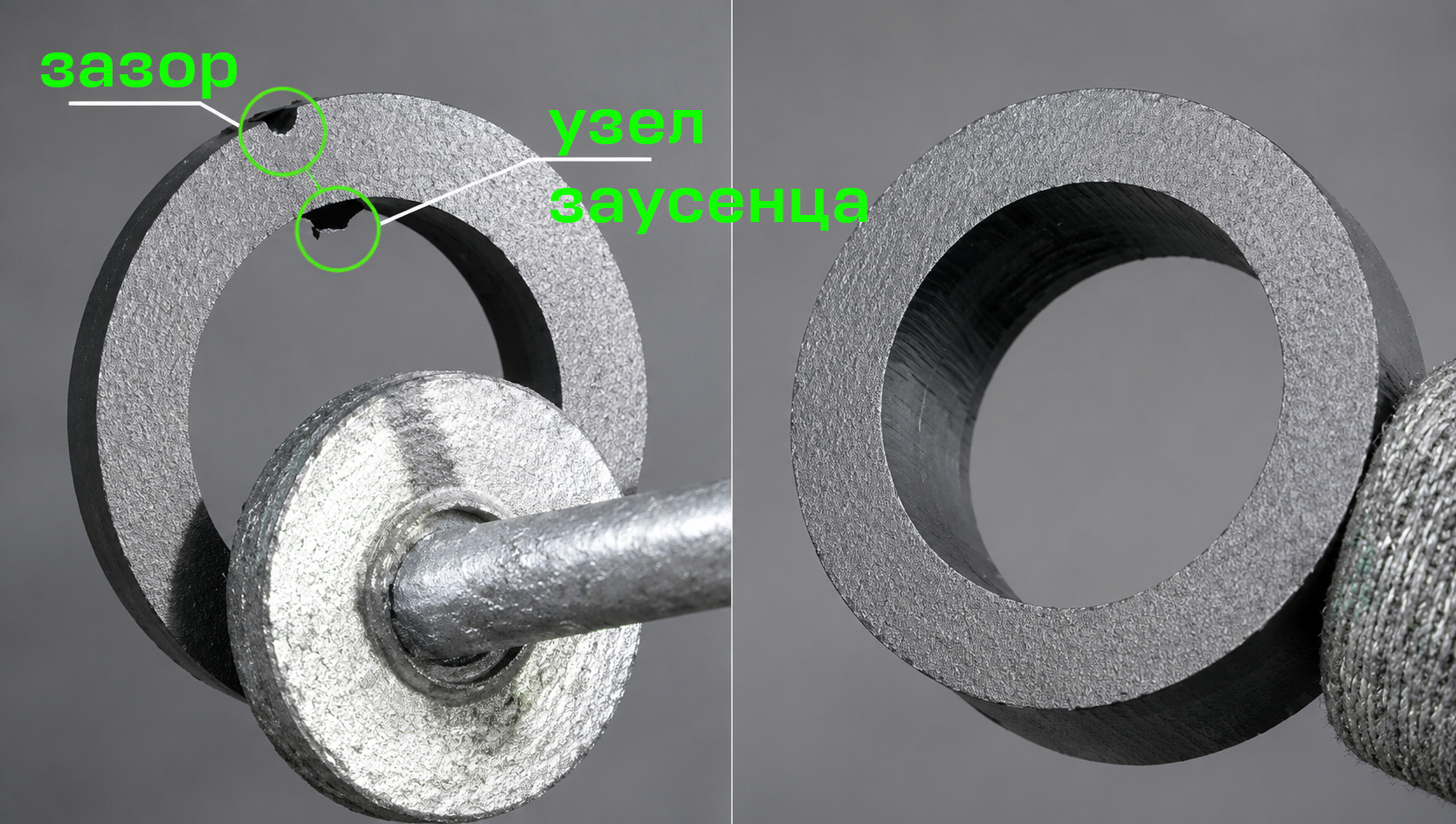

Оптимальный отвод инструмента
|
|
|
|
|
|
|

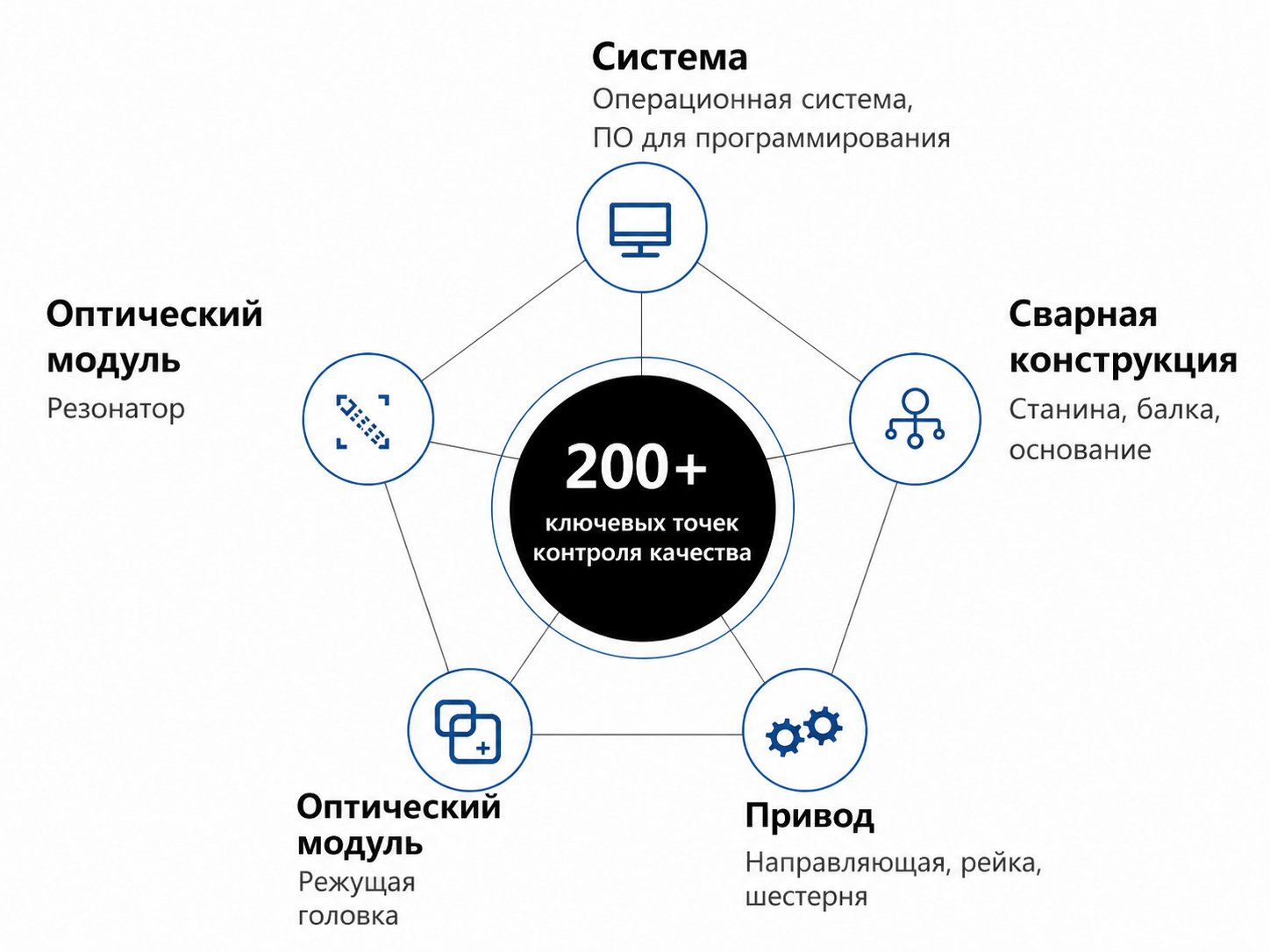

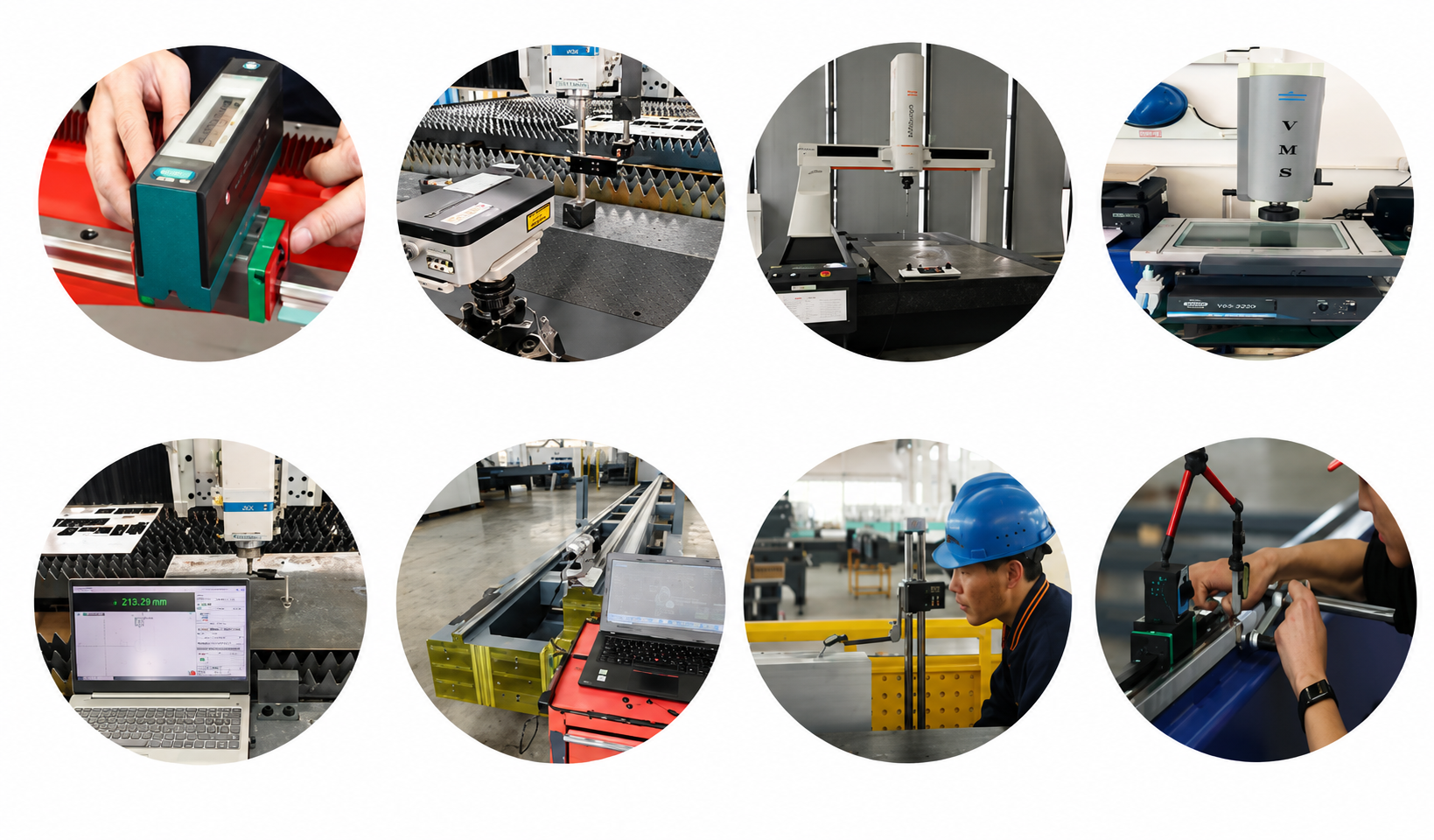

- Контроль деталей
- Контроль узлов
- Контроль станка в сборе
- Контроль перед отгрузкой
- Точность входных материалов
- Точность сборки
- Точность перемещений
- Точность резки
- Общее качество станка
- Качество резки
Характеристики
| Мощность, Вт | 6000 |
|---|---|
| Рабочее поле, мм | от 3000*1500 до 6000х2500 |
| Макс. скорость перемещения, м/мин | 140 |
| Ускорение, G | 2,5 |
Стандартная комплектация
Дополнительная комплектация

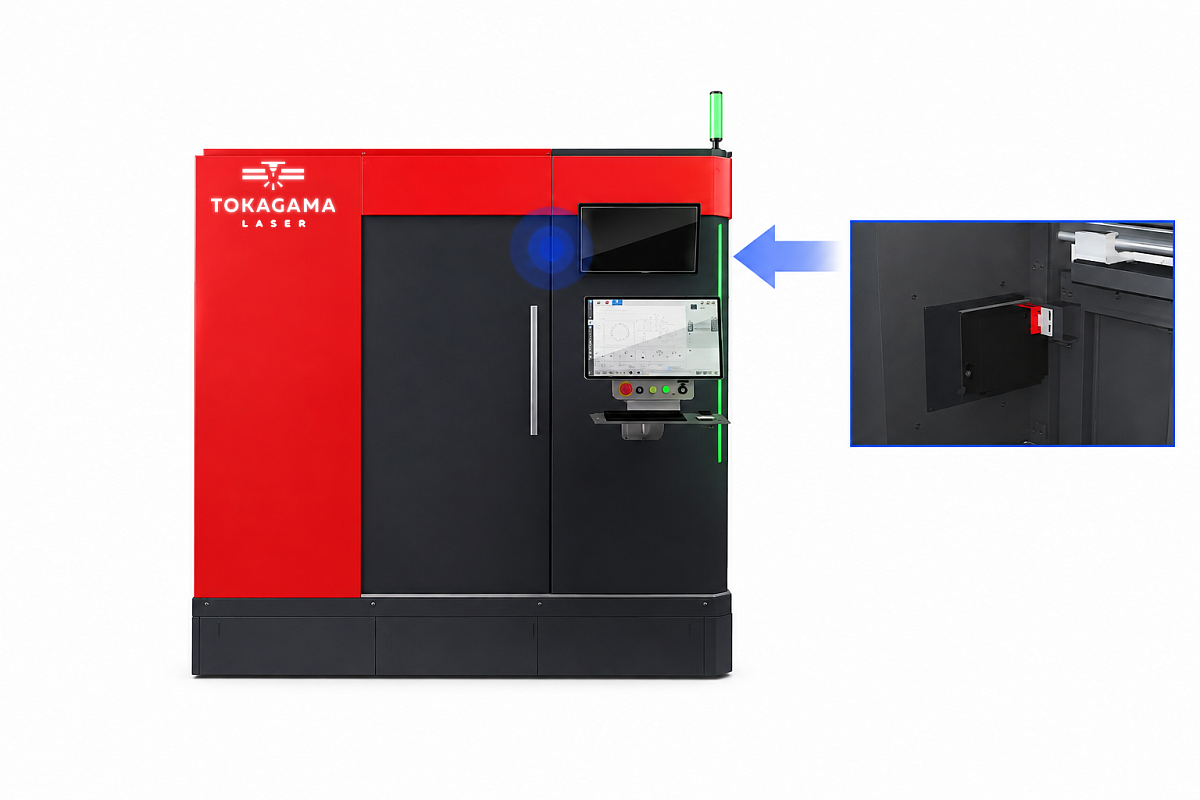

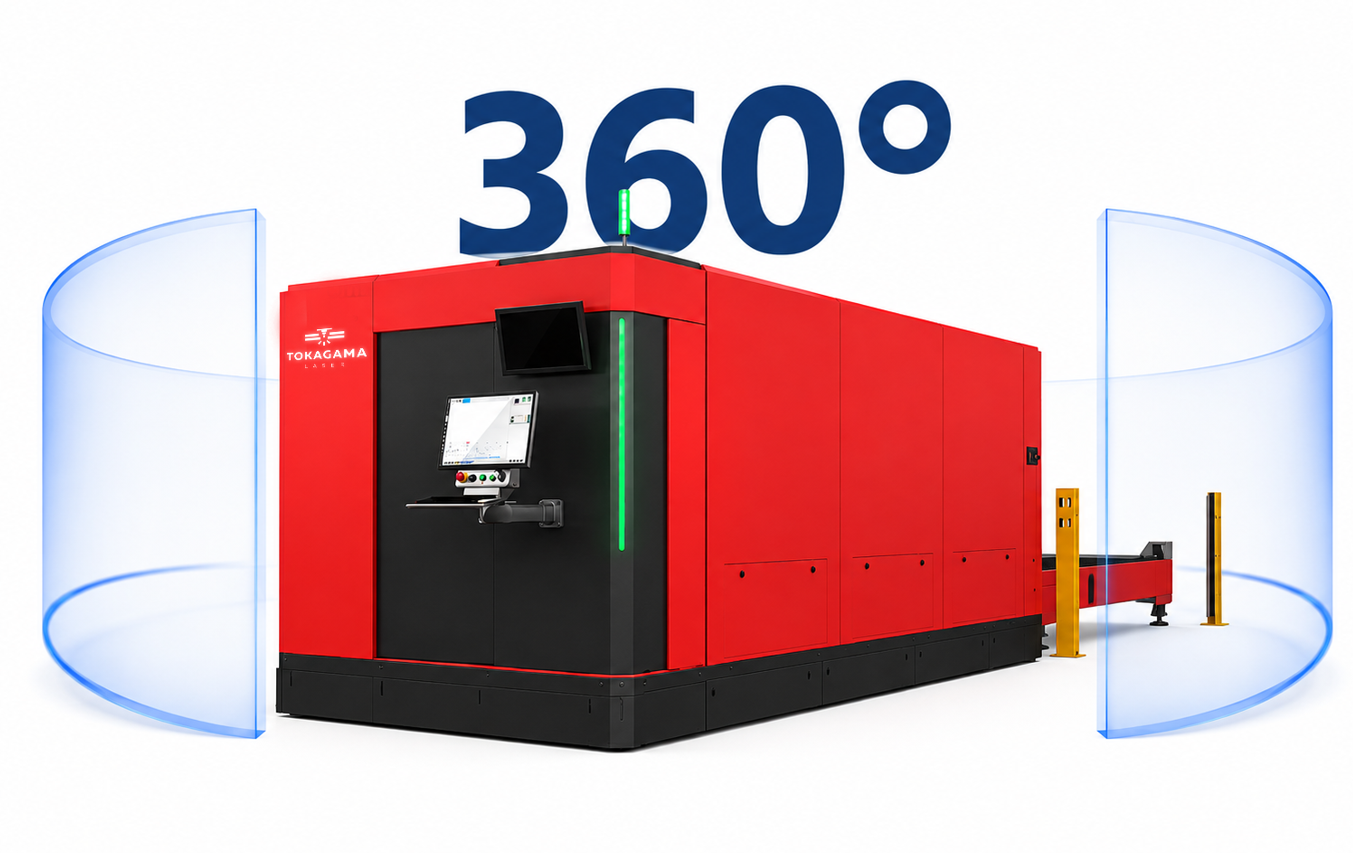

ПЛК безопасности — Servo STO
|

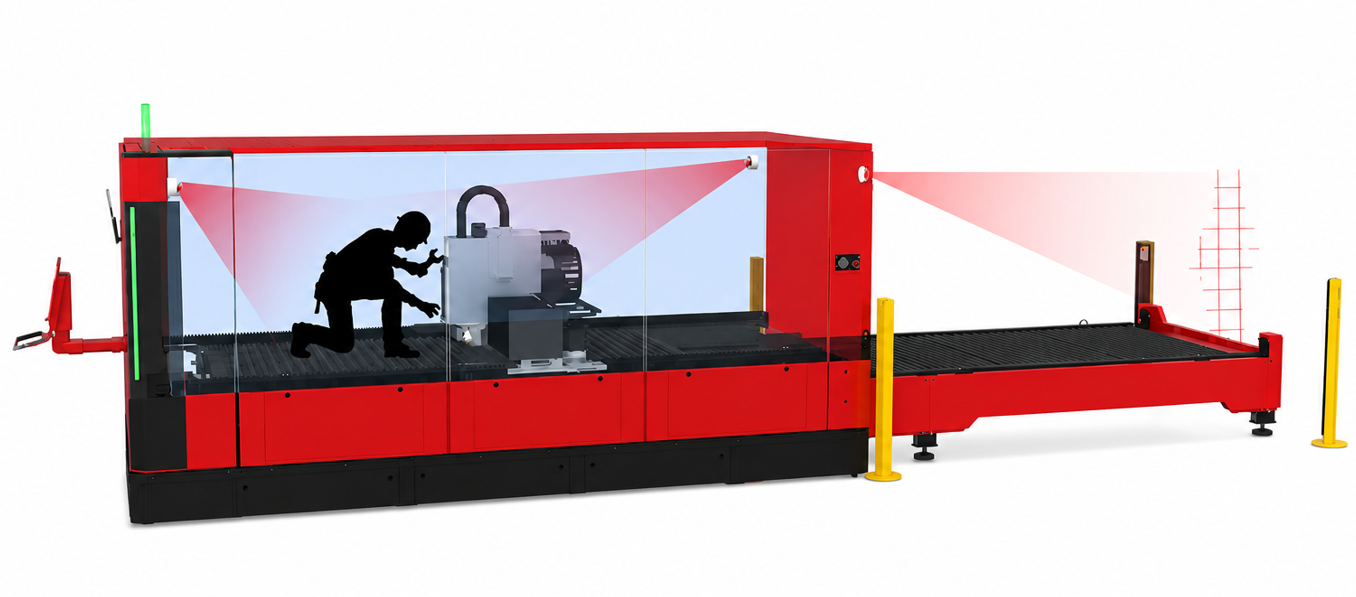

Видеонаблюдение
|

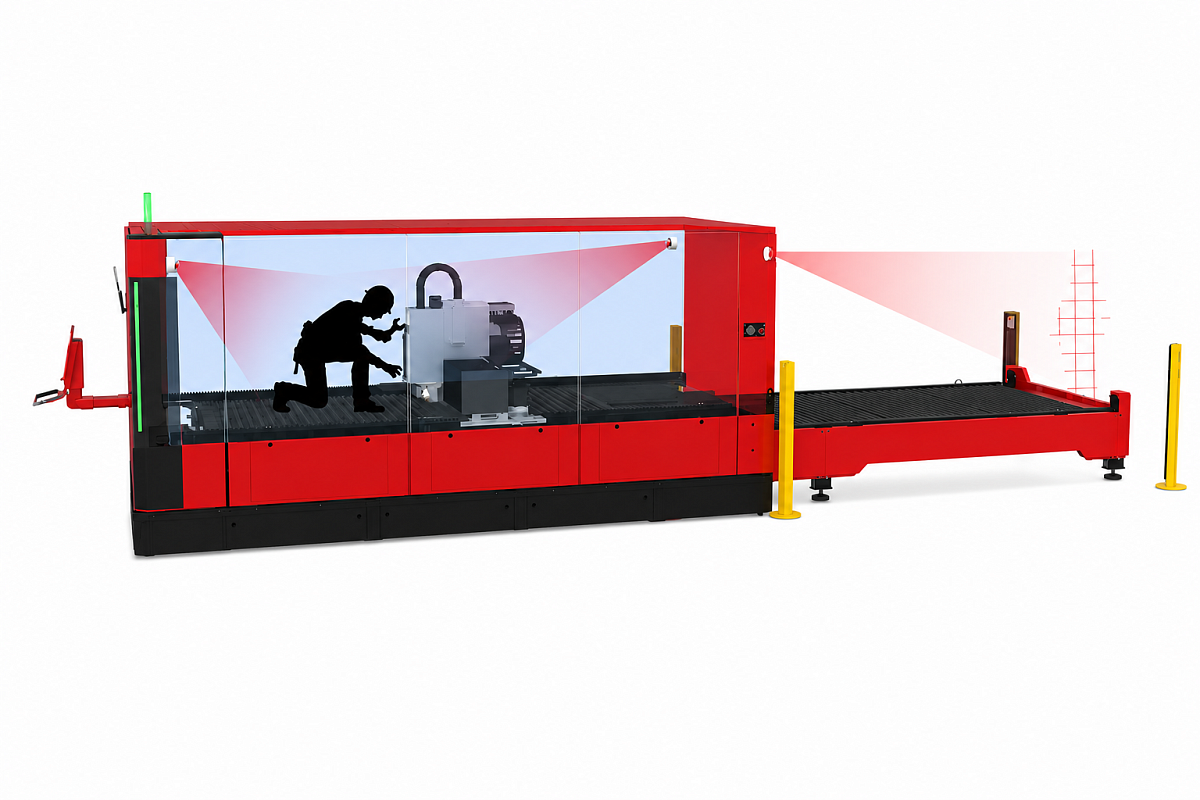

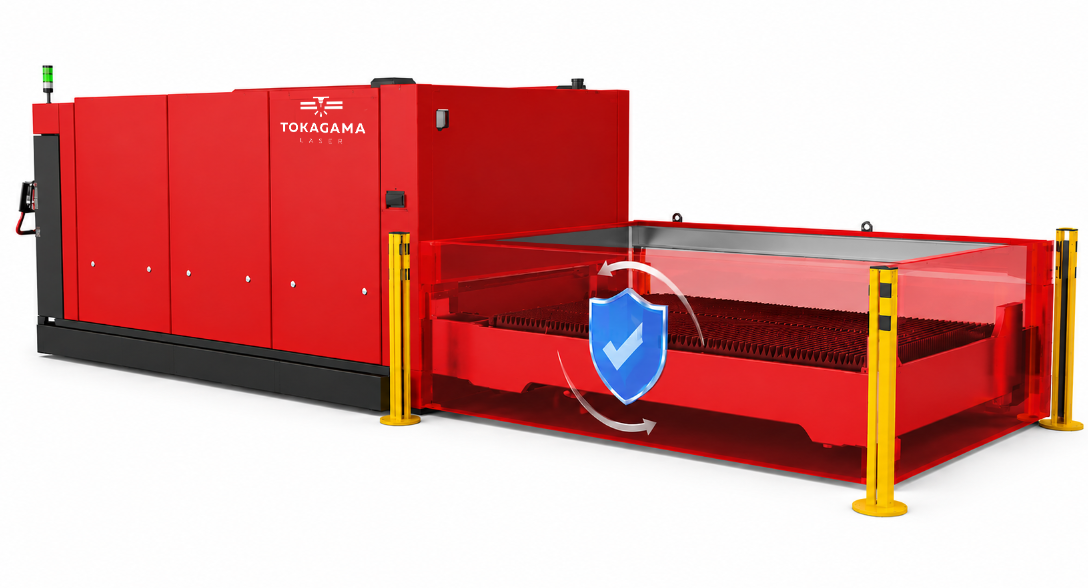

Световая завеса безопасности
|

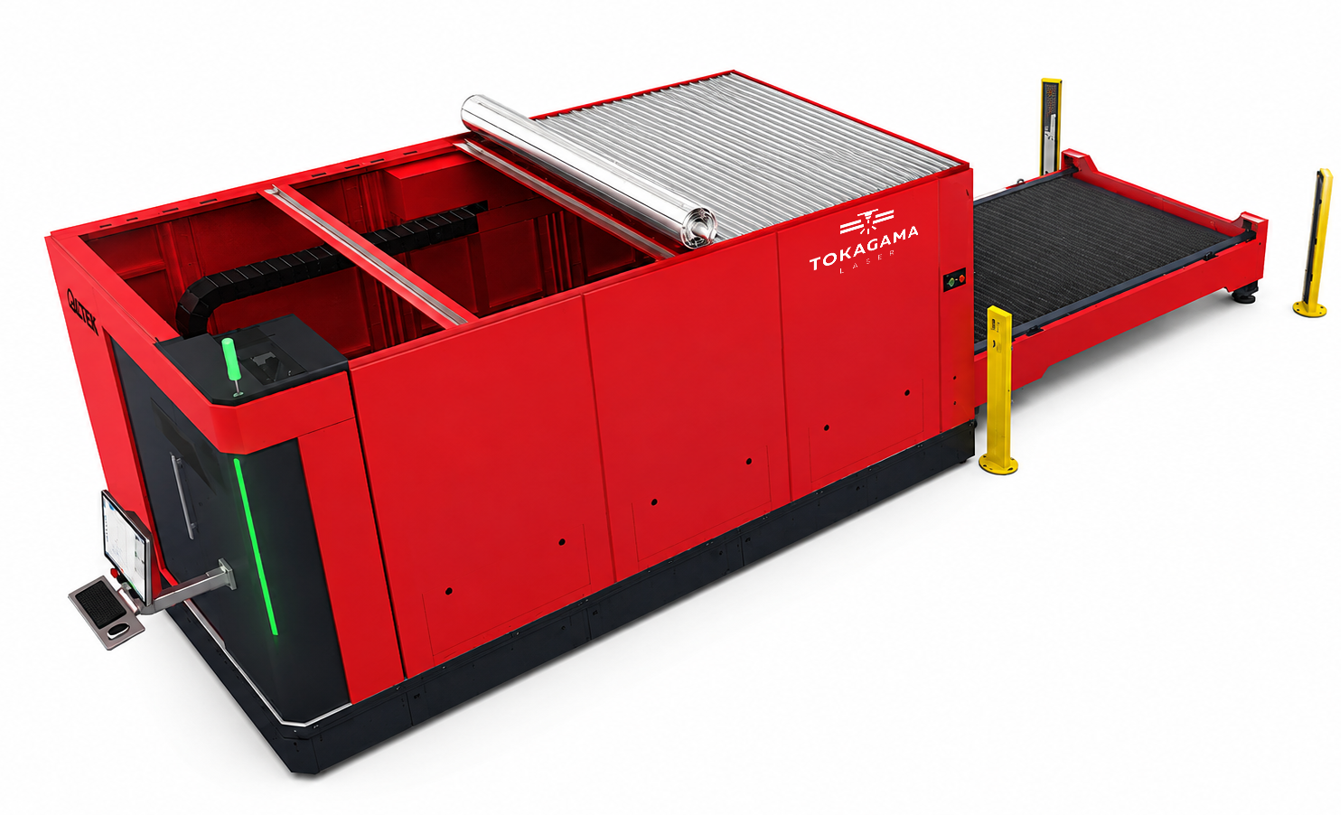

Верхнее ограждение рабочей зоны
|

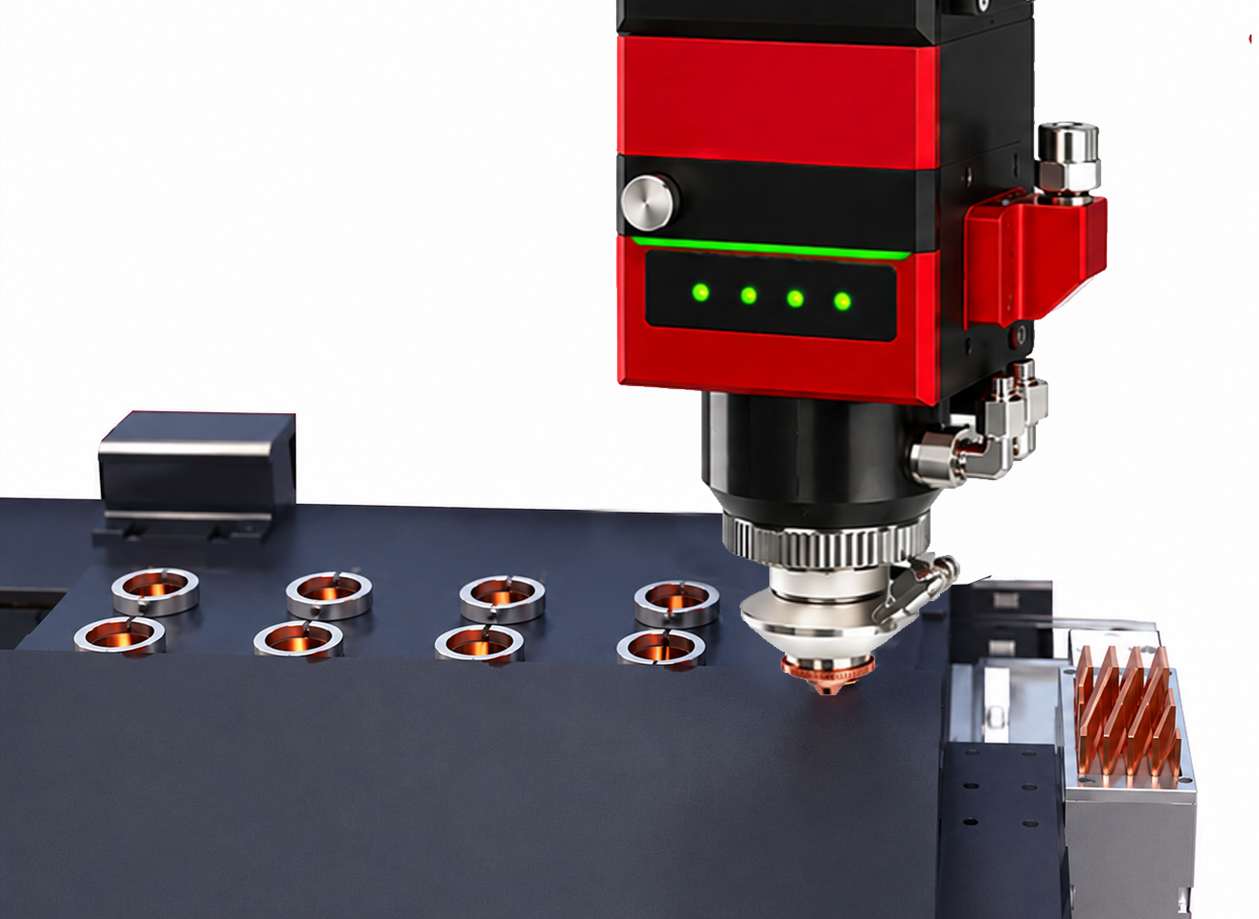

Механизм автоматической смены сопел
|

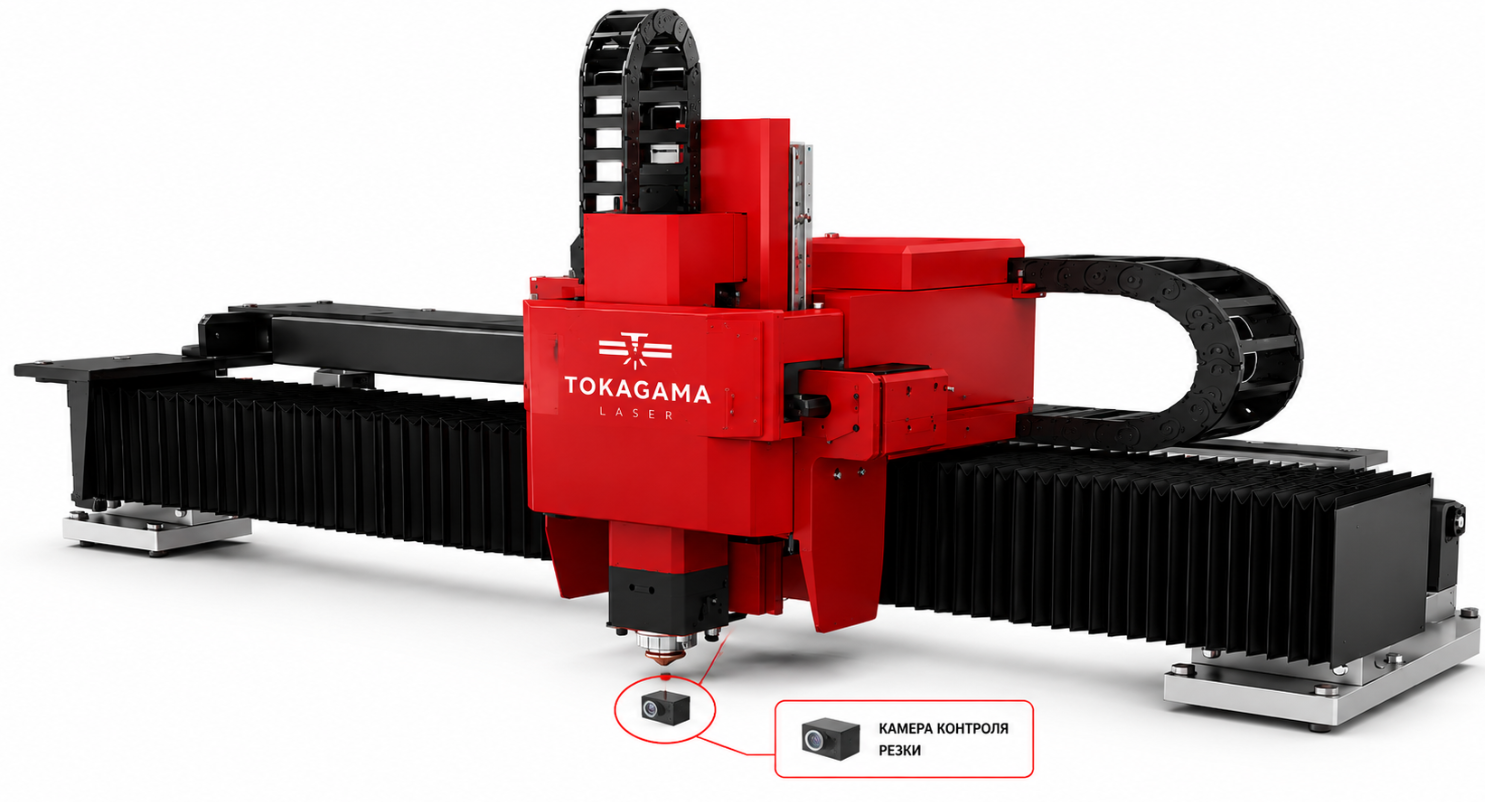

Камера контроля процесса резки
|

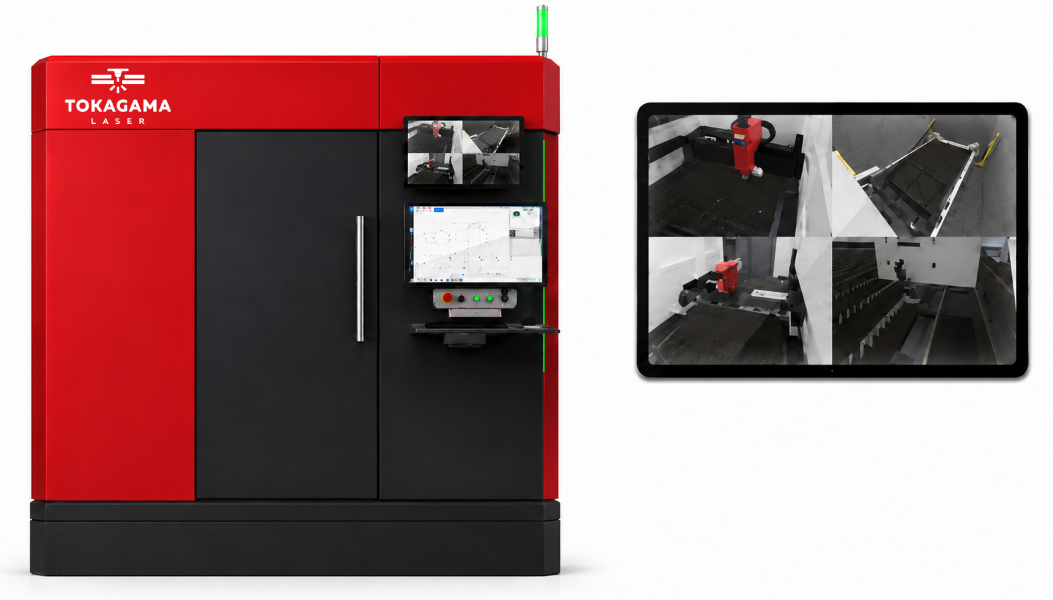

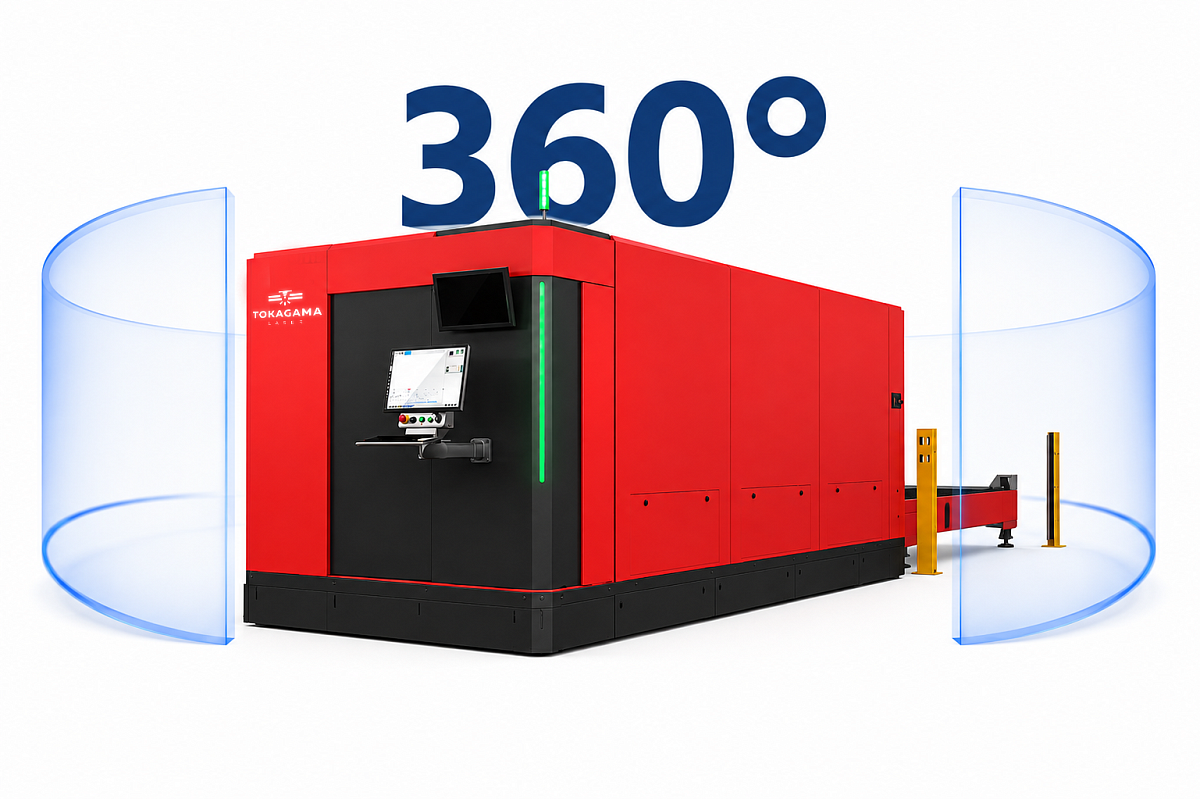

Круговая визуальная система контроля безопасности
|

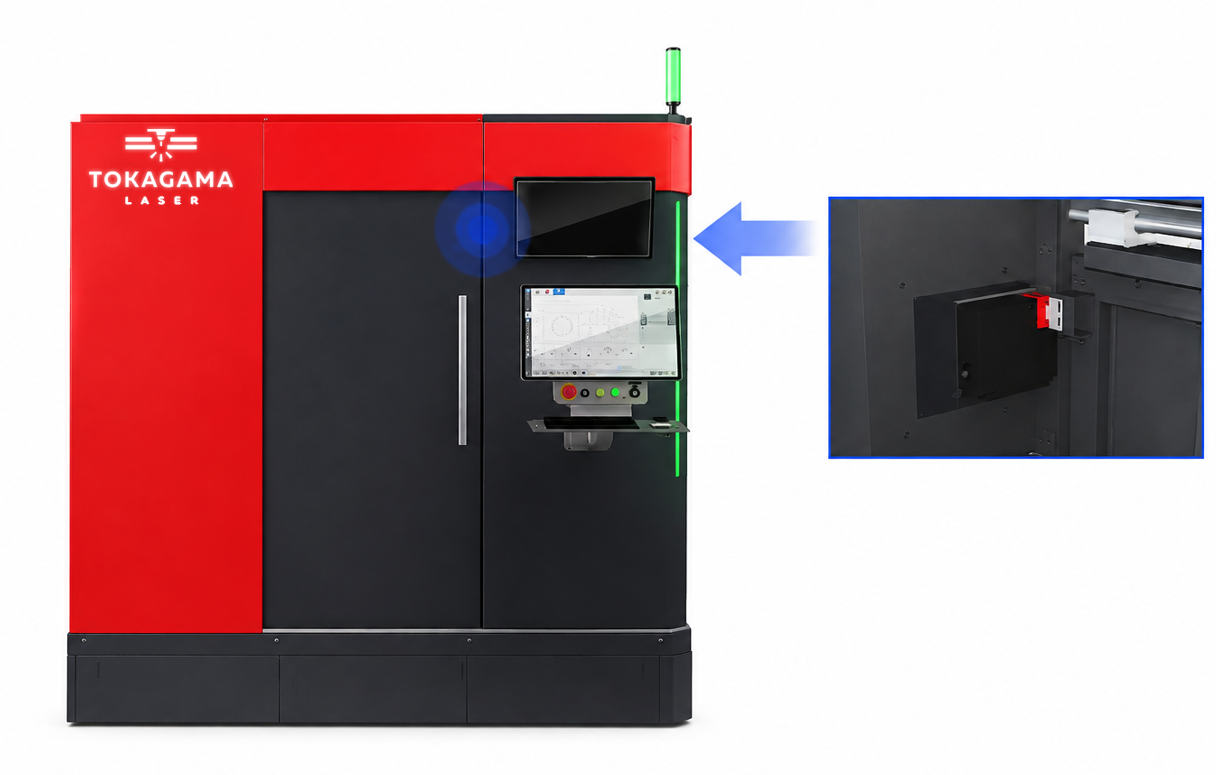

Замок защитной двери
|

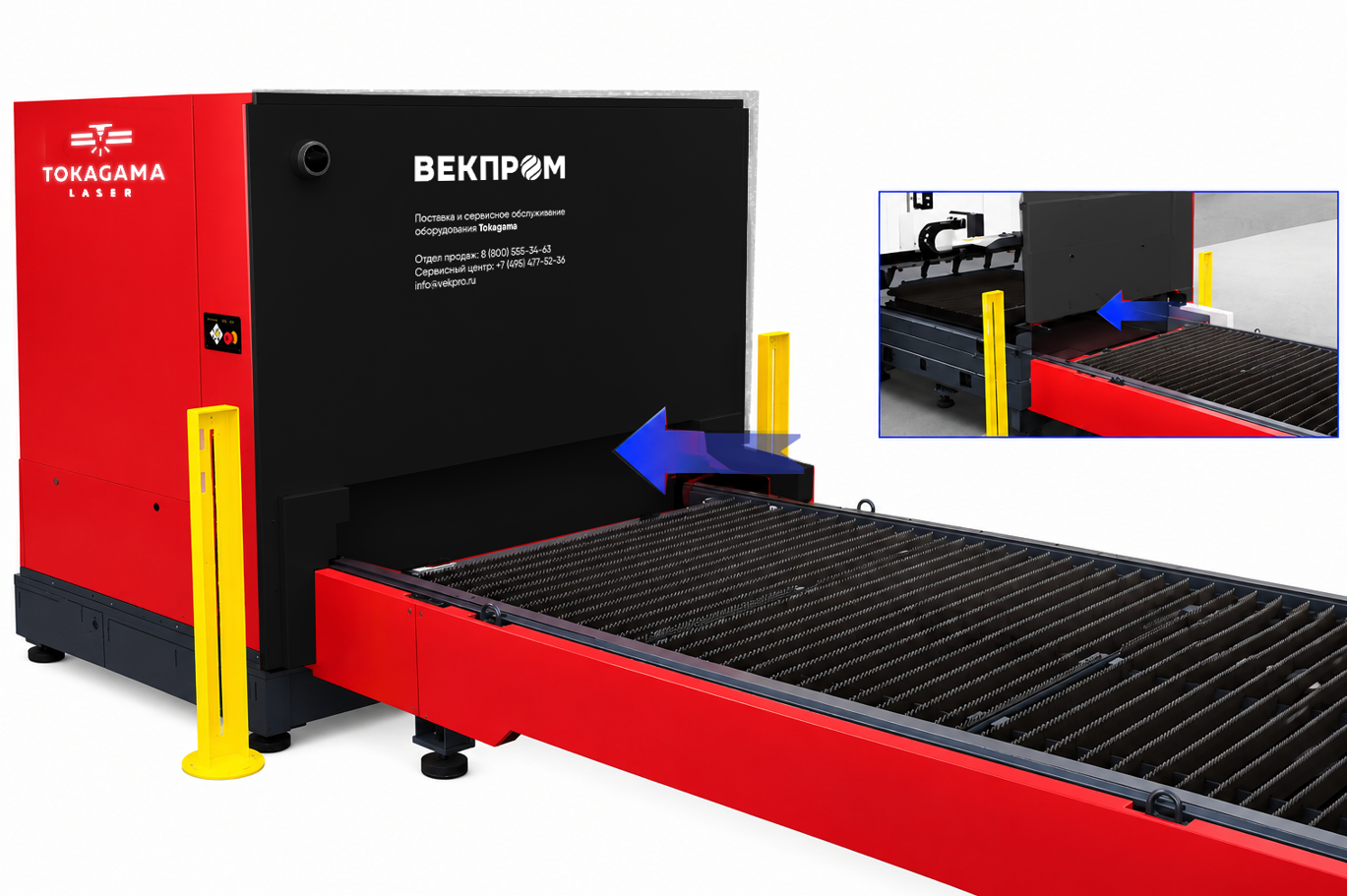

Защитная дверь рабочей зоны
|
