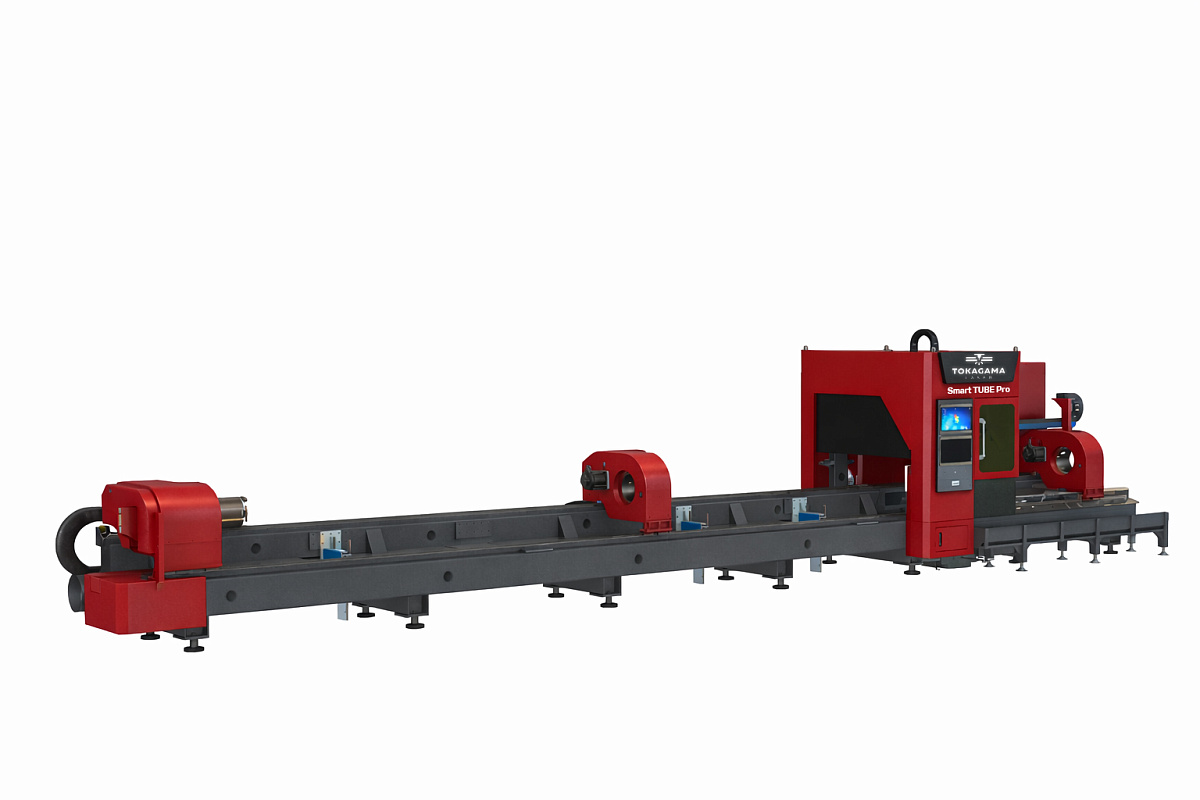

Лазерный треборез для раскроя крупногабаритных треб и профилей TOKAGAMA TUBE PRO
Сравнить
Поделиться
В избранное
Описание
Tokagama Smart TUBE PRO — серия профессиональных трехпатронных лазерных труборезов для автоматизированной обработки тяжелых круглых и профильных труб, уголков и двутавровых балок. Оборудование рассчитано на высокую загрузку, оснащается сервоприводной системой поддержек, автоматической загрузкой и выгрузкой и может работать с режущей головкой BOCI BLT4 или BLT5.
Отличия Tokagama Smart TUBE PRO-3 и PRO-5
| Параметр | PRO-3 | PRO-5 |
|---|---|---|
| Размер пневматического патрона | Ø40–360 мм | Ø30–530 мм |
| Обрабатываемые круглые трубы | Ø40–360 мм | Ø50–520 мм |
| Квадратные трубы | 50×50–520×520 мм | 50×50–520×520 мм |
| Двутавровые балки H | ≤30# | ≤42# |
| Уголки | до 300 мм | до 400 мм |
| Номинальная нагрузка | 1200 кг (133 кг/м) | 2500 кг (208 кг/м) |
| Грузоподъемность системы загрузки / выгрузки | 7,2 т | 12 т |
| Длина заготовок для системы загрузки | 4–12 м | 6–12 м |
| Предлагаемая мощность лазера | 12 кВт | 6 или 12 кВт |
| Режущая головка | BOCI BLT4; BLT5 — опция | BOCI BLT4 или BLT5 |
| Ход осей X/Z | 1000 / 480 мм | Не указан в ТКП |
| Ход поддерживающего патрона Y2 | ±6500 мм | Не указан в ТКП |
Широкая номенклатура профилей
Серия предназначена для обработки круглых, квадратных и профильных труб, уголков и двутавровых балок в пределах технических возможностей выбранной модели.

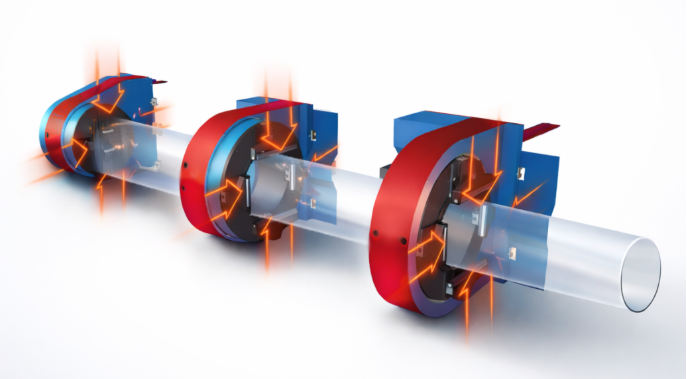

Трехпатронная система и тяжелая станина
Обработка тяжелых и длинномерных труб
Конструкция труборезов разработана для работы с тяжелыми трубами. Пневматические патроны имеют автоматическую центровку и дополнительную подачу воздуха в заготовку. Три патрона обеспечивают фиксацию и поддержку трубы в процессе обработки.
Станина проходит механическую и термическую обработку; по периметру предусмотрены ребра жесткости. Это снижает вибрации и деформации конструкции при высоких скоростях и нагрузках.
Лазерный источник и режущая головка
Raycus CE 6–12 кВт и головки BOCI
В текущих комплектациях применяется волоконный лазерный источник Raycus серии CE мощностью 6–12 кВт с замкнутым водяным охлаждением и регулировкой мощности 10–100%.

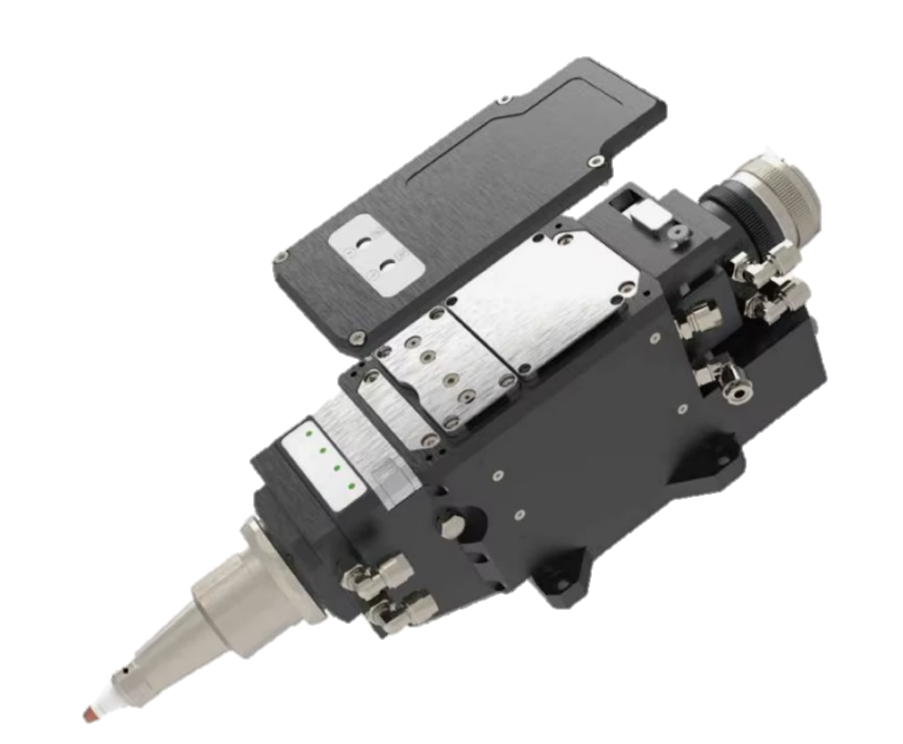

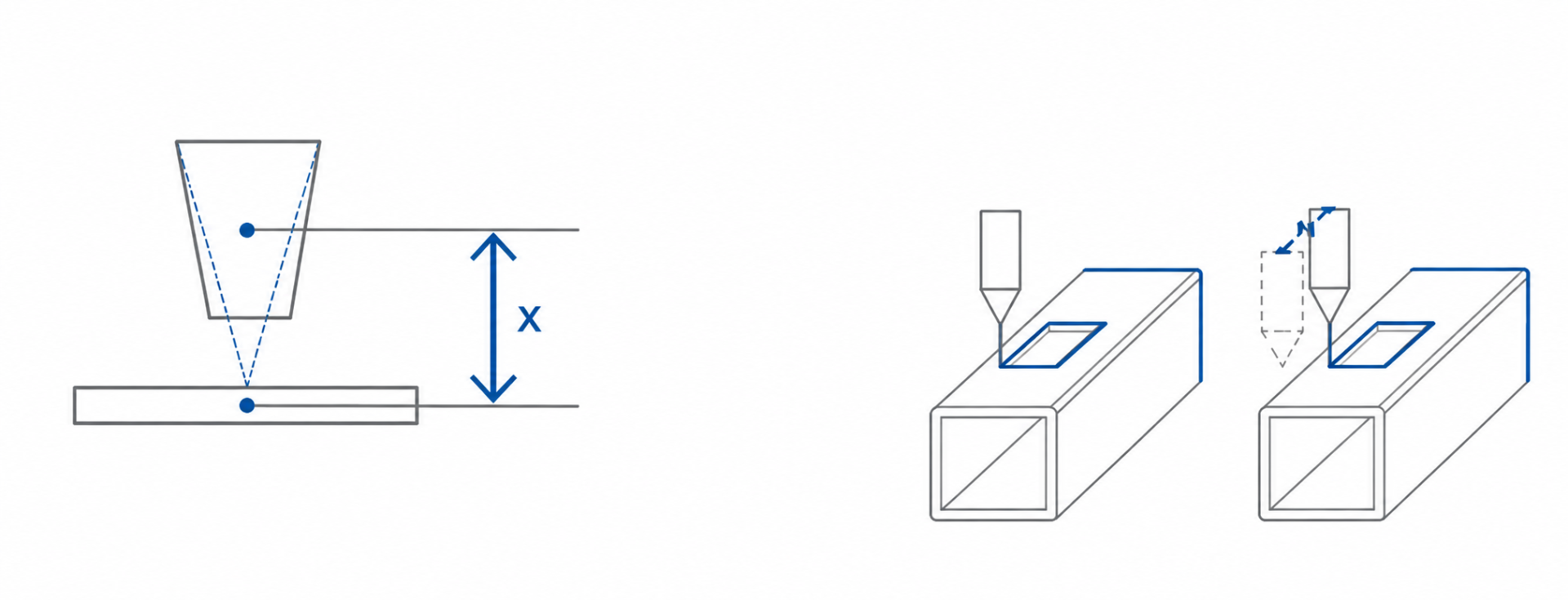

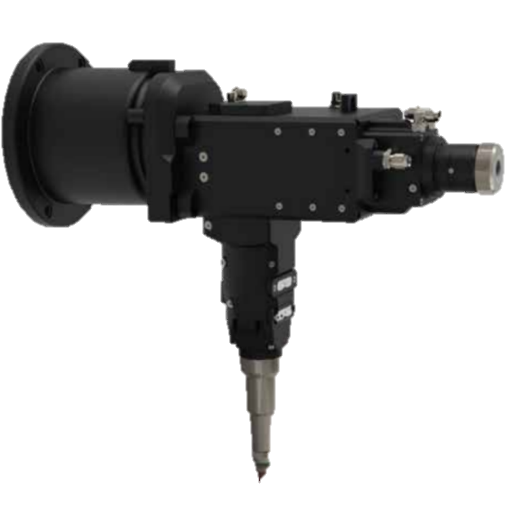

Головки BOCI BLT4 / BLT5 интегрированы с системой управления FSCUT. Предусмотрены контроль защитного стекла, обратная связь с управляющей программой, мониторинг температуры и давления газа, автофокусировка и усиленная защита оптических элементов. Для комплектаций с BLT5 возможна резка под углом до ±45°.

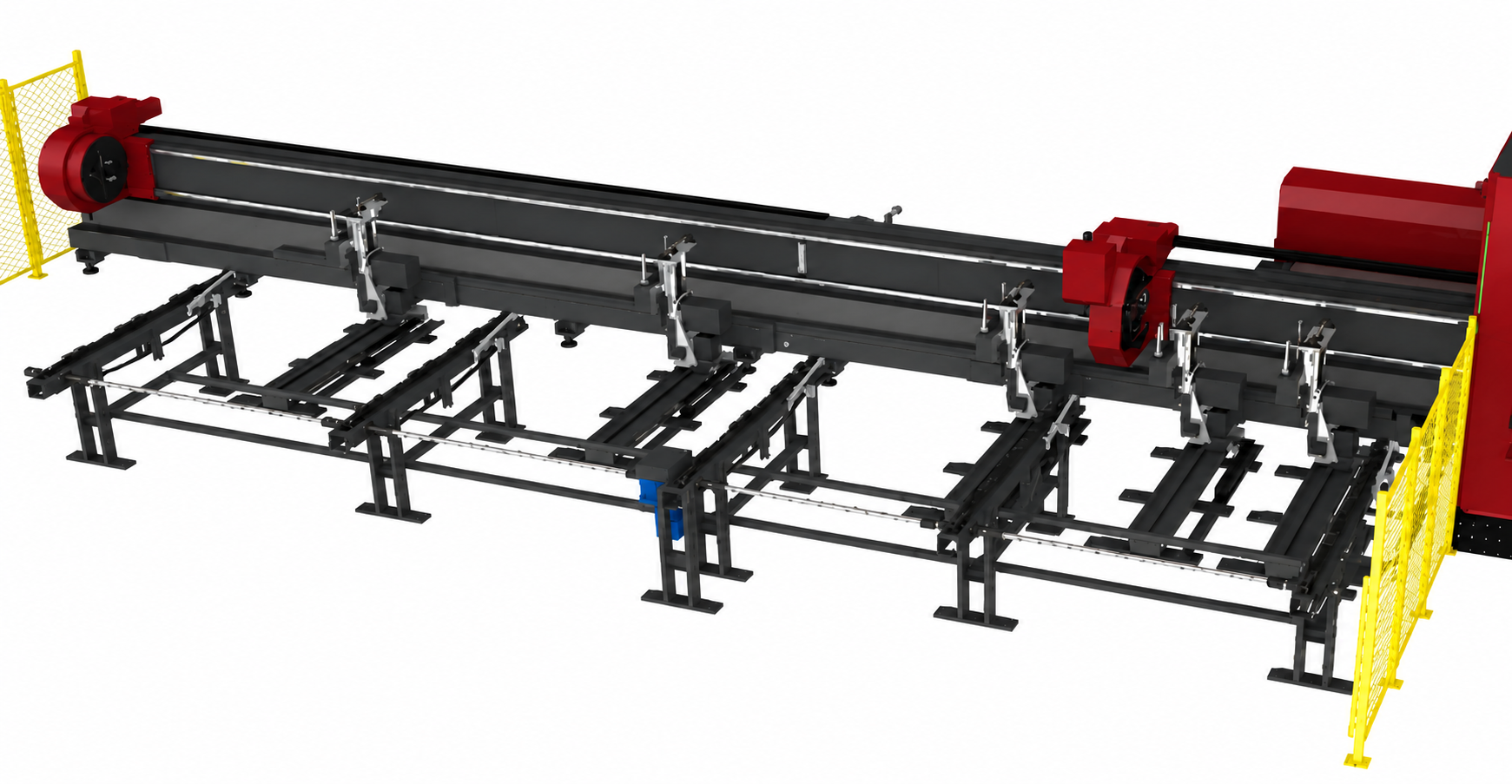

Автоматическая загрузка и выгрузка
Автоматизация подачи заготовок
- Одновременная укладка в зону загрузки 4–6 труб.
- Ориентировочное время загрузки первой трубы — 170–180 секунд.
- Ориентировочное время загрузки последующих труб — 130–140 секунд.
- Максимальная масса одной загружаемой трубы — 1300 кг.
- Дозагрузка труб возможна без остановки системы в течение рабочей смены.
- Механизмы подачи снижают риск деформации и проскальзывания труб.
Программное обеспечение
TubePro + TubesT
TubePro используется совместно с системой управления FSCUT и предназначено для подготовки и управления программами лазерной резки труб. Проекты также могут подготавливаться во внешних CAD-системах.
TubesT — дополнительное программное обеспечение для создания трехмерных заданий раскроя. Оно поддерживает сложные профили, оптимизацию раскроя, корректировку чертежа, моделирование обработки и формирование отчетов по работе оборудования.
Основные комплектующие
Система управления, охлаждения и безопасности
Оснащение для промышленной эксплуатации
- Стойка оператора с дисплеем 24″, местом для клавиатуры и мыши и встроенным ящиком.
- Встроенный шкаф управления с кондиционером.
- Система управления режущим газом с двумя высокоточными клапанами регулировки давления.
- Газовая консоль рассчитана на подключение воздуха, азота и кислорода.
- Чиллер с контролем уровня воды и температурной точностью ±0,3 °C.
- Сигнализация перегрева, переохлаждения и отсутствия воды.
- Стабилизатор напряжения на полную мощность оборудования.
Комплект поставки
| Элемент | Комплектация |
|---|---|
| Лазерный источник | Raycus CE, 6–12 кВт в зависимости от модели |
| Режущая головка | BOCI BLT4 / BLT5 — по комплектации |
| Автоматическая загрузка и выгрузка | Есть |
| Система сервоподдержки | Есть |
| Шкаф и стойка управления | Встроенные |
| Система вытяжки | Вытяжка улиточного типа |
| Система охлаждения | Водяной чиллер под мощность источника |
| Стабилизатор напряжения | На полную мощность станка |
| ЗИП-комплект | 80–100 сопел, 20 защитных стекол, 5 керамических проставок, палочки для оптики |
| Документация | Комплект технической документации на русском языке |
Рекомендуемое дополнительное оборудование
15. ВК40Т-16-660Д2
Винтовой маслозаполненный компрессор: 16 бар, 2880 л/мин, двигатель 30 кВт, ресивер 660 л, встроенный осушитель с точкой росы +3 °C.
16. Tokagama LDC-750
Фильтровентиляционная установка для лазерной резки: 5700 м³/ч, 6 фильтров, двигатель вентилятора 7,5 кВт, автоматическая импульсная очистка фильтров.
Характеристики
| Габариты (ДхШхВ), мм | 21 525 × 3750 × 3650 |
|---|---|
| Макс. скорость перемещения, м/мин | 100 |
| Автоматическая система смазки | Есть, включая ось Z |
| Система подачи воздуха в трубу | Есть |
| Тип привода | Серводвигатели |
| Сетевое напряжение | 380±5% В / 50–60 Гц |
| Размер загрузочной части , мм | 12 500 |
| Размер зоны поддержки на разгрузке, мм | 12 500 |
| Точность повторного позиционирования, мм | ±0,03 |
| Точность позиционирования, мм | ±0,05 |
| Тип патрона | Вертикальные, пневматические, автоматические, высокой мощности |
| Механизм передвижения | Серводвигатели, ШВП по оси Z |
| Макс. скорость вращения патрона, град./с | 540 |
| Количество патронов | 3 |
| Вес, кг | 28 500 |
