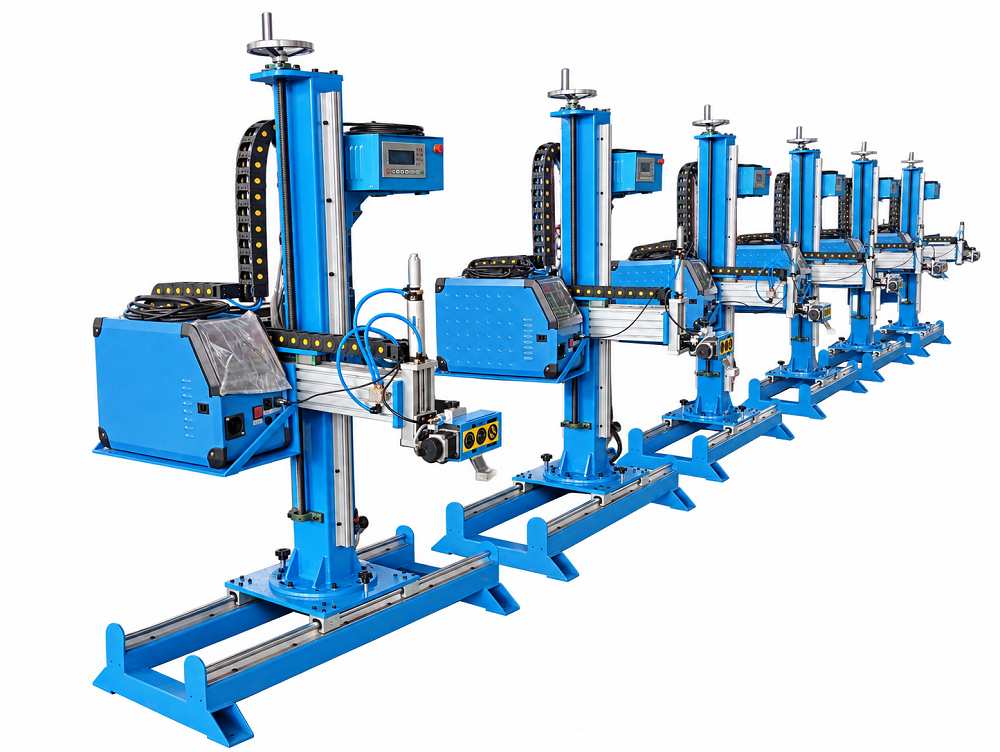

Мини-колонна OM-1000
Сравнить
Поделиться
В избранное
Описание
Ручной сварочный манипулятор колонного типа
Ручной сварочный манипулятор предназначен для установки и позиционирования рабочего узла над зоной сварки. Основание с продольными направляющими, поворотная колонна, вертикальный механизм и горизонтальная балка позволяют выставить оборудование относительно изделия. На конце балки предусмотрены пневматический узел и регулируемое крепление для сварочного осциллятора.
Конструкция
Основание и продольное перемещение. Напольная рама оснащена двумя параллельными направляющими. По ним перемещается платформа колонны, позволяя подвести рабочий узел к изделию или отвести его. Две ручные рукоятки фиксируют выбранное положение платформы.
Поворотная колонна. Стойка закреплена на круглой монтажной платформе с дуговыми пазами. Положение колонны можно развернуть относительно основания и зафиксировать болтовыми соединениями. Это помогает направить горизонтальную балку в нужную сторону рабочего поста.
Вертикальный узел. На колонне расположены линейные направляющие и ходовой винт. Подвижный узел колонны несёт горизонтальную балку и служит для настройки высоты размещённого на ней оборудования.
Горизонтальная балка. Профилированная балка установлена на монтажной плите вертикального узла. Линейная направляющая с ползунами обеспечивает настройку положения рабочего оборудования вдоль балки. Такая компоновка позволяет согласовать вылет рабочего узла с положением сварного соединения.
Концевой рабочий узел. На конце балки установлены кронштейн, пневмоцилиндр, монтажная пластина и регулируемое присоединительное устройство. Соединительная деталь предназначена для крепления сварочного осциллятора. Зажимы и регулировочные элементы позволяют выставить положение и направление подключённого оборудования.
Пневмосистема. (опция) На стойке размещены фильтр-влагоотделитель с регулятором давления и манометром, а также электромагнитный клапан. Для подачи сжатого воздуха предусмотрена одна входная пневмолиния. Воздушные трубки проложены от стойки к исполнительному узлу на балке.
Кабелеукладка. Вдоль колонны и горизонтальной балки установлены гибкие цепные кабель-каналы. Они организуют прокладку проводки и пневматических трубок к подвижным частям установки.
Что можно настроить
-
Продольное положение колонны на основании с фиксацией рукоятками.
-
Направление вылета балки поворотом колонны.
-
Высоту горизонтальной балки на вертикальной стойке.
-
Положение рабочего узла вдоль балки.
-
Положение и направление оборудования в концевом креплении.
Манипулятор можно использовать как основу сварочного поста с осциллятором и другой совместимой оснасткой. Конкретный состав рабочего оборудования и способ его подключения определяются комплектацией поставки.

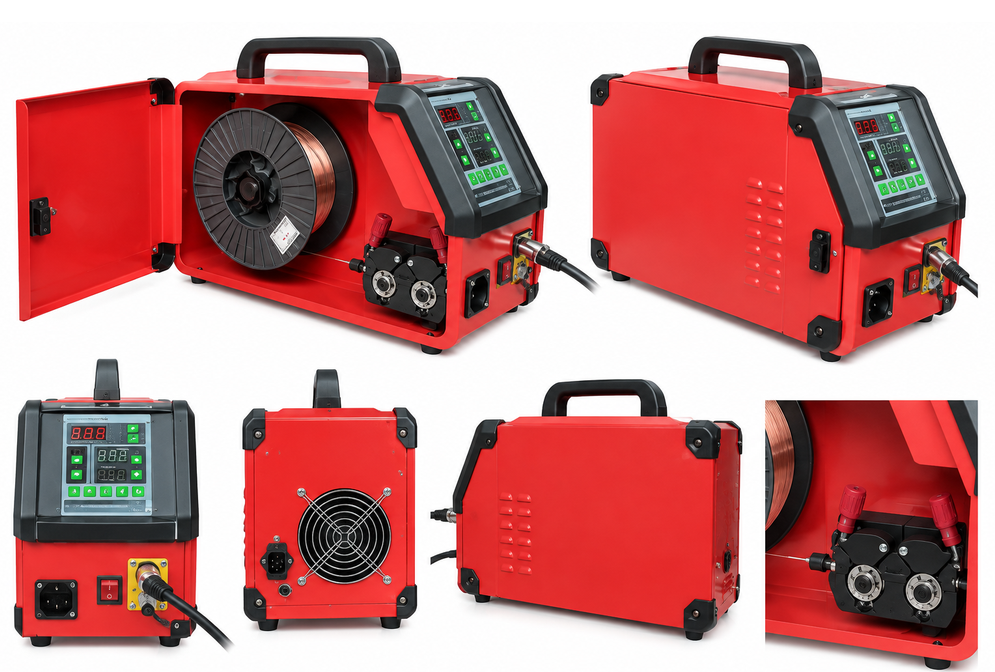

Механизм подачи присадочной проволоки WF-007A (опция)
WF-007A представляет собой механизм холодной подачи присадочной проволоки, предназначенный для автоматизированной или механизированной подачи присадочного материала непосредственно в сварочную ванну без предварительного подогрева проволоки. Согласно руководству, оборудование рассчитано на применение при аргонодуговой сварке TIG, лазерной сварке, плазменной сварке и пайке.
Устройство может использоваться как при ручной аргонодуговой сварке, так и в составе автоматических сварочных установок и роботизированных комплексов. Отдельно предусмотрено применение для автоматической подачи проволоки при лазерной сварке.
Основная задача механизма — обеспечить стабильное принудительное перемещение присадочной проволоки с заданной скоростью через направляющий тракт к зоне сварки, а также согласовать начало, остановку и обратное движение проволоки с циклом работы сварочного оборудования.

Технические характеристики:
| Параметр | Значение по руководству |
|---|---|
| Диаметр присадочной проволоки | 0,6 / 0,8 / 1,0 / 1,2 мм |
| Размер катушки | до 305 мм |
| Электродвигатель | постоянного тока, с постоянными магнитами |
| Частота вращения двигателя | 1200 об/мин |
| Напряжение питания | AC 220 В |
| Частота сети | 50/60 Гц |
| Питание | однофазное |
| Диапазон подачи по разделу тех. характеристик | 0–700 см/мин |
| Максимальная скорость по таблице модели | 7 м/мин |
| Точность регулирования | 1 % |
| Габариты | 420 × 210 × 570 мм |
| Масса | около 22 кг |

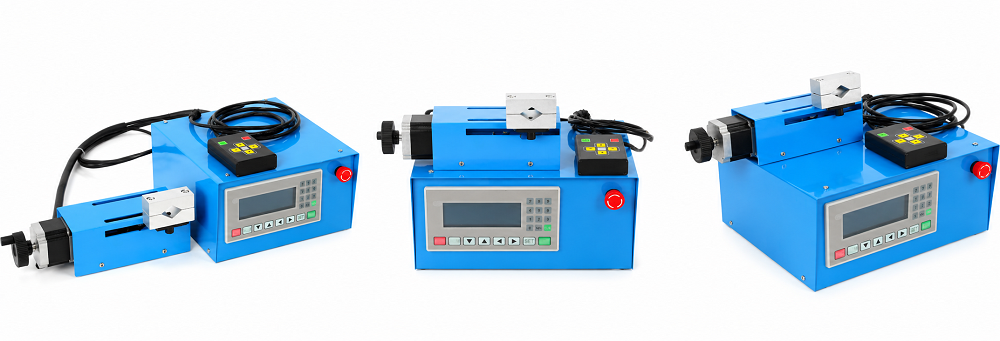

Линейный сварочный осциллятор HDQ-L (опция)
Линейный сварочный осциллятор предназначен для автоматического поперечного перемещения сварочной горелки относительно направления сварного шва. Устройство обеспечивает равномерные возвратно-поступательные колебания горелки с задаваемыми параметрами, позволяя формировать более широкий и равномерный сварной шов и обеспечивать стабильное проплавление кромок.
Осциллятор применяется при автоматической и механизированной TIG, MIG/MAG сварке, может устанавливаться на сварочные колонны, каретки, вращатели и специализированные автоматические установки. Аналогичные устройства используются при сварке труб, фланцев, сосудов, металлоконструкций и других изделий.
Конструкция состоит из электронного блока управления, линейного исполнительного механизма с электроприводом и подвижной площадкой для крепления сварочной горелки, а также проводного пульта дистанционного управления. Привод реализован шаговым двигателем, что обеспечивает управляемое и повторяемое перемещение исполнительного механизма.
Основные возможности такого осциллятора:
- регулировка ширины поперечных колебаний;
- регулировка скорости перемещения;
- настройка времени задержки в крайних положениях;
- смещение и корректировка положения центра колебаний;
- ручное перемещение вправо/влево с выносного пульта;
- сохранение и повторение заданного режима;
- работа как отдельного устройства или в составе автоматизированной сварочной системы.

Характеристики
| Размер основания, мм | 1250х550х130 |
|---|---|
| Нагрузка на конец стрелы, кг | 5 |
| Полезный вертикальный ход, мм | 1000 |
| Полезный горизонтальный ход, мм | 800 |
| Регулировка положения горелки, мм | 60 |
| Ход пневмоцилиндра | 75 |
| Ход горелки при линейных колебаниях | 50 |
| Габариты, мм | 1600х1400х320 |
