Мини-система колонна–стрела (SWSO)

Мини-система колонна–стрела (SWSO)

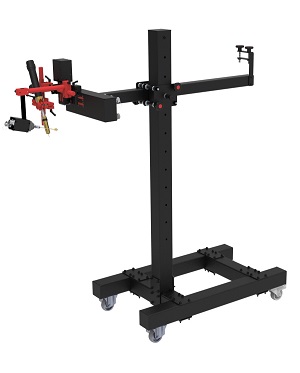

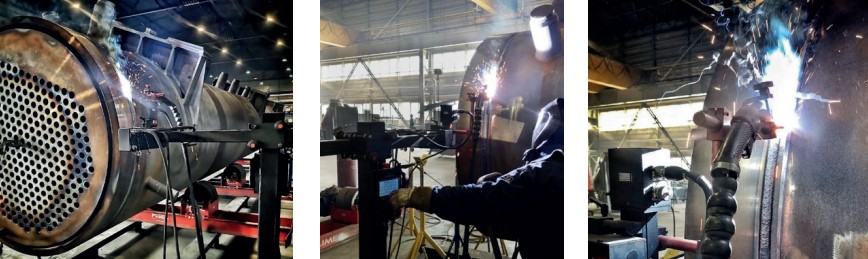

Mini Column & Boom System (SWSO) предназначена для кольцевой сварки трубных элементов, фланцев и крепёжных деталей — таких как отводы, тройники и т. п.

Модульная конструкция обеспечивает гибкость применения и простоту конфигурации системы для выполнения широкого спектра сварочных задач.

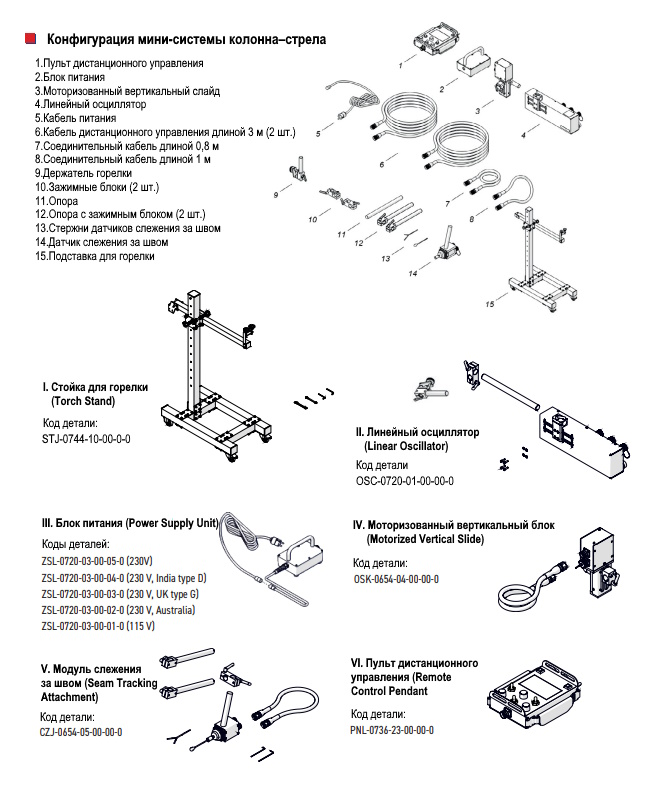

В зависимости от конкретного применения, система Mini Column & Boom может использоваться в базовой либо расширенной комплектации, формируемой из следующих компонентов:

• стойка для горелки;

• линейный осциллятор;

• источник питания на 220В;

• моторизированный вертикальный слайдер;

• устройство слежения за сварочным швом;

• пульт дистанционного управления;

• соединительные кабели.

Особенности и преимущества

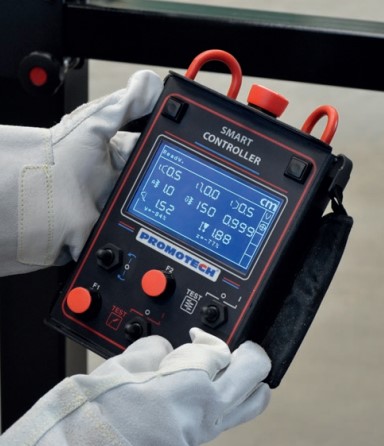

• Эргономичный пульт дистанционного управления с ЖК-дисплеем и удобными, легко находимыми регуляторами обеспечивает интуитивную и быструю настройку сварочных параметров, не требуя от оператора поднимать сварочный щиток.

• Устройство слежения за сварочным швом совместно с моторизованным вертикальным приводом обеспечивает активную компенсацию положения сварочной горелки по вертикали и горизонтали, как с осцилляцией, так и без неё, что гарантирует высокое качество сварных швов.

• Система предназначена для выполнения сварки по прямолинейным, треугольным и трапецеидальным траекториям, обеспечивая точность и воспроизводимость.

• Полный потенциал системы раскрывается при интеграции с позиционерами премиум-класса, что позволяет реализовать полностью автоматизированное сварочное решение.

Линейный осциллятор

Параметр	Значение
Ширина осцилляции	115 мм
Скорость осцилляции	10–200 см/мин
Задержка осцилляции	0–5 с
Диапазон вертикального перемещения	50 мм
	Линейные траектории осцилляции

В зависимости от конфигурации системы Mini Column & Boom, пульт дистанционного управления обеспечивает настройку и регулировку следующих параметров:

• Смещение осцилляции

• Время задержки в левом положении

• Время задержки в центральном положении

• Время задержки в правом положении

• Ширина осцилляции

• Скорость осцилляции

• Высота расположения горелки

• Угол наклона датчика слежения по осям Y и Z

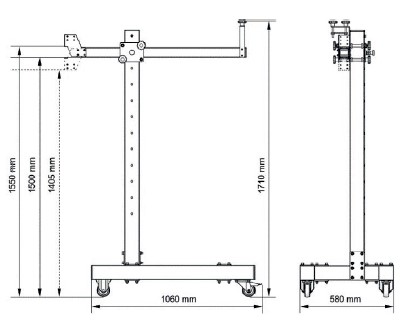

Параметр	Значение
Высота	1710 мм
Длина	1060 мм
Ширина	580 мм
Диапазон вертикального перемещения	1000 мм
Диапазон горизонтального перемещения	805 мм
Максимальная нагрузка при полностью  выдвинутой горизонтальной стреле	7 кг
