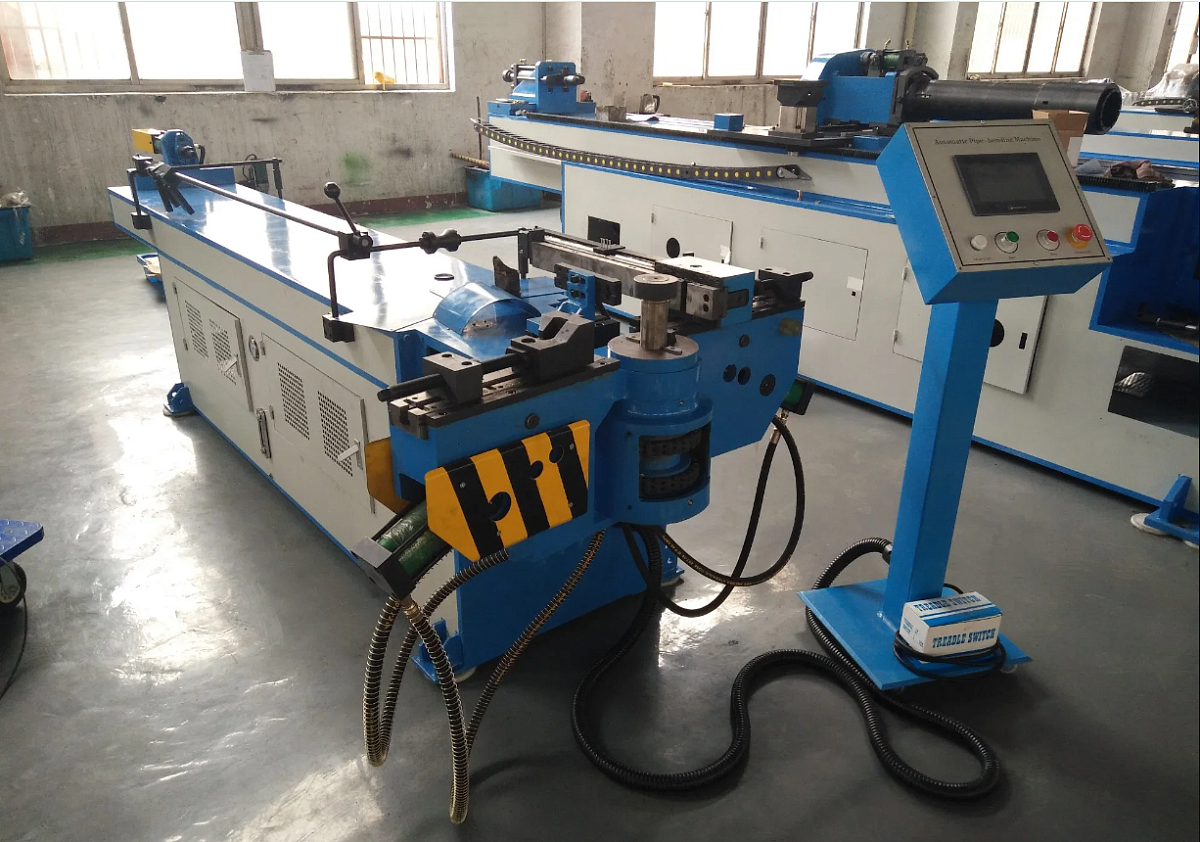

Трубогибочный станок KING-MACC GM-SB-50NCB
Сравнить
Поделиться
В избранное
Описание
Трубогибочный станок с дорном GM-SB-50NCB с ЧПУ имеет автоматический и ручной режим управления. Предназначен для массового производства двухмерного гиба труб и профилей из стали, латуни, сплавов и др.
Станок поставляется с системой ЧПУ, оборудованной сенсорным экраном, для выполнения действий необходимо выбрать соответствующий пункт меню интерфейса оператора.
В ручном режиме возможно перемещение отдельных узлов станка, при выборе соответствующей кнопки на экране. Ручной режим используется для настройки станка перед выполнением операций в автоматическом режиме.
При программировании, задается необходимое количество углов гиба, выполняемых на одной трубе, для получения изделия. Программа сохраняется в памяти станка под определенным номером.
В автоматическом режиме производится циклическое поочередное выполнение гибов с углами, заданными в выбранной программе. Оператор нажимает педаль, для перехода от одного действия станка к другому.
Характеристики
| Производитель | KING-MACC |
|---|---|
| Макс. толщина стенки трубы, мм | 2 |
| Макс. диаметр труб, мм | 50 |
| Макс. радиус гиба, мм | 250 |
| Макс. угол гиба, ° | 190 |
| Длина дорновой штанги, мм | 3200 |
| Мощность гидравлического привода, кВт | 5,5 |
| Рабочая скорость гибки, º/сек | 40 |
| Точность поворота трубы, ° | ± 0,1 |
| Диаметр трубы, мм | 50 |
| Вес, кг | 1800 |
Стандартная комплектация
-
Стойка ЧПУ на базе PLC “Mitsubishi” c сенсорным экраном.
-
1 управляемая ЧПУ координата (угол гиба).
-
Гидравлический привод подвода прижима и направляющего лотка
-
Гидравлический привод продольного перемещения направляющего лотка.
-
Гидравлический привод перемещения дорна.
-
Упоры для контроля расстояния между гибами.
-
Гидравлические клапаны YUKEN (Япония).
