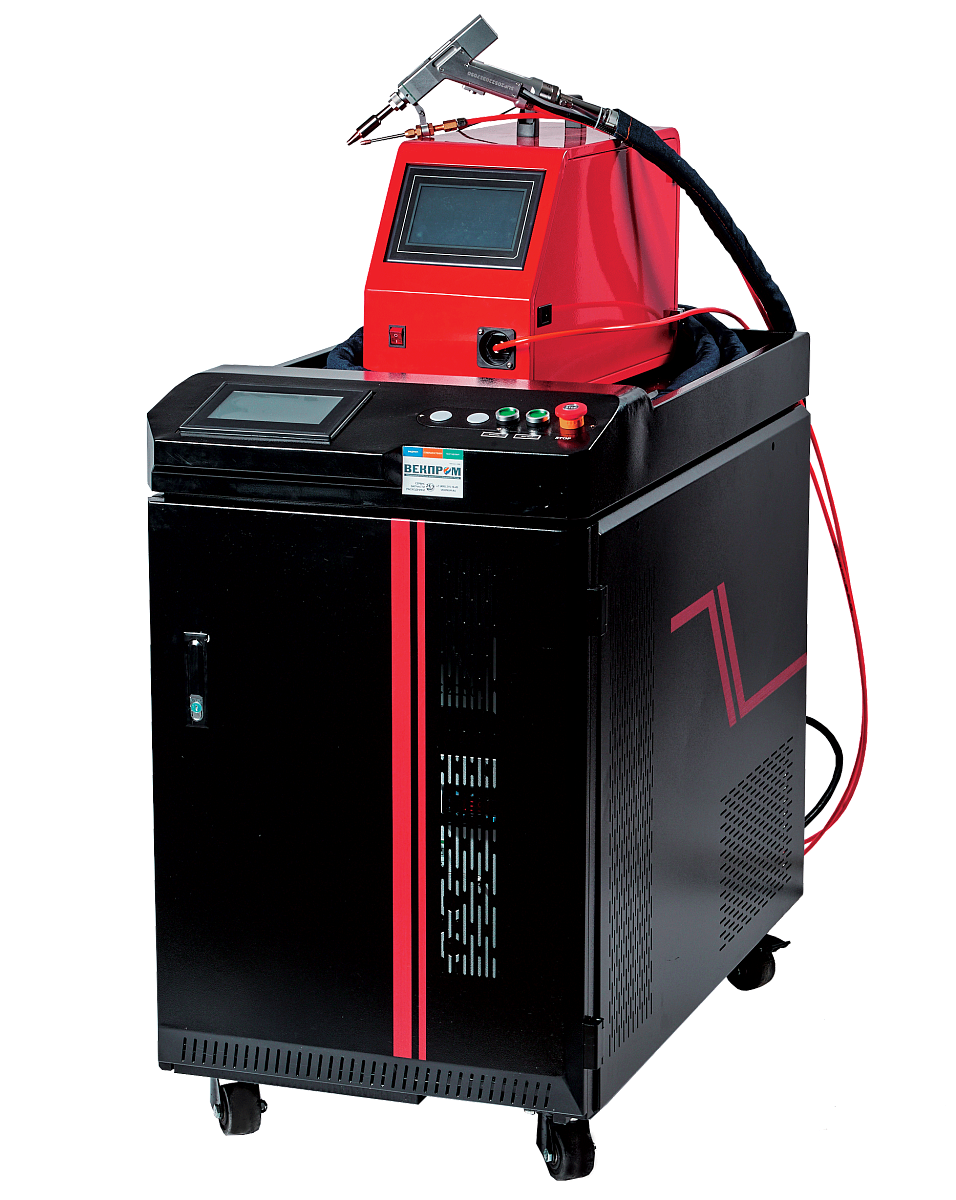

Комплекс лазерной сварки Tokagama Stationary TG-W-1000-I
Сравнить
Поделиться
В избранное
Описание
TokaGama Laser Welding — это профессиональная новейшая разработка в области сварочных технологий. Комплекс пришёл на смену аргонодуговой сварке и предназначен для соединения нержавеющей стали, железа, алюминия, латуни, оцинкованной стали и других металлов. Отличается большой глубиной сварки, высокой прочностью швов и стабильностью результата.
Модель Stationary TG-W-1000-I построена на базе непрерывного волоконного лазерного источника IPG — одного из ведущих мировых производителей. Комплекс поставляется в стационарном исполнении с композитным корпусом, водяным охлаждением и ручным сварочным пистолетом.
Область применения
-
Сварка листовых металлов
-
Соединение разнородных металлов
-
Ремонтные и восстановительные работы
-
Производство металлоконструкций
-
Работа с нержавейкой, чёрной сталью, алюминием, латунью
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | TokaGama Laser Welding, серия Stationary TG-W-1000-I |
| Страна производства | КНР |
| Лазерный источник | Непрерывный волоконный лазер IPG |
| Мощность | 1000 Вт |
| Длина волны | 1064 нм |
| Частота модуляции | 1 — 2000 Гц |
| Длина оптоволоконного кабеля | 8 м |
| Сварочная голова | SUP21T |
| Форма лазерного пятна | Точка |
| Регулировка ширины шва | от 0,5 до 5 мм |
| Диаметр присадочной проволоки | 0,8 / 1,0 / 1,2 / 1,6 мм |
| Охлаждение | Водяное (чиллер Bingyue с двойным фреоновым контуром) |
| Питание | 220±10% В AC, 50 Гц, 7 кВт |
| Рабочая температура | +10°С … +30°С |
| Относительная влажность | до 80% (без конденсата) |
| Режимы сварки | Импульс, импульс с перекрытием |
| Переключение между баллонами | Есть |
| Интерфейс управления | Встроенный монитор, полностью на русском языке |
| Вес (базовый комплект) | ~320 кг |
Совместимость по материалам и толщинам (мощность 1000 Вт)
| Материал | Максимальная толщина для сварки | Глубина провара |
|---|---|---|
| Углеродистая сталь | до 4–5 мм | до 4 мм |
| Нержавеющая сталь | до 4–5 мм | до 4 мм |
| Алюминий | до 2–3 мм | до 2–3 мм |
| Оцинкованная сталь | до 3–4 мм | до 3 мм |
| Латунь | до 2 мм | до 2 мм |
Особенности и преимущества
Лазерный источник IPG
-
Высокая устойчивость и стабильность работы
-
Высокий параметр энергии одиночного импульса
-
Возможность увеличения диаметра пятна
Сварочный пистолет SUP21T
-
Лёгкий, удобный, с высокой степенью безопасности
-
Регулировка ширины шва от 0,5 до 5 мм
-
Сменные сопла для разных технологических задач
Автоматический податчик проволоки
-
Синхронизация с подачей лазерного излучения
-
Регулировка скорости подачи и отката с панели управления
-
Поддержка проволоки 0,6 / 0,8 / 1,0 / 1,2 мм
Система управления
-
Встроенный монитор
-
Полностью русифицированное ПО и документация
-
Интерактивное изменение размера светового пятна
Водяной чиллер Bingyue
-
Двойной фреоновый контур
-
Постоянное поддержание оптимальной температуры иттербиевого источника
Характеристики
| Производитель | Tokagama |
|---|---|
| Длина волны, Нм | 1064 |
| Длина кабеля, м | 8 |
| Охлаждение | Водяное |
| Требования к помещению | Температура +10°С…+30°С, отн. влаж. до 80% без конденсата |
| Питание | 220±10% В AC 50Гц / 7 кВт |
| Лазерный источник | Непрерывный лазерный излучатель IPG |
| Частота модуляции, Гц | 1 – 2000 |
| Форма лазерного пятна | Точка |
| Ширина шва, мм | Регулируемая (от 0,5 до 5 мм) |
| Режимы сварки | Импульсом, импульсом с перекрытием |
| Переключение между баллонами | Есть |
| Интерфейс управления | Встроенный монитор |
| Выходная мощность, кВА | 1 |
| Система управления | Встроенное |
| Сварочная голова | SUP21T |
| Диаметр сварочной проволоки, мм | 0.8мм; 1.0мм; 1.2мм; 1,6мм |
| Вес, кг | 320 |
| Обрабатываемые материалы | Металлы (сталь, алюминий, латунь) |
Стандартная комплектация
- Лазерный комплекс (корпус + лазер IPG + пистолет SUP21T + контроллер + чиллер + монитор)
- Автоматический податчик проволоки
- Защитные очки для оператора

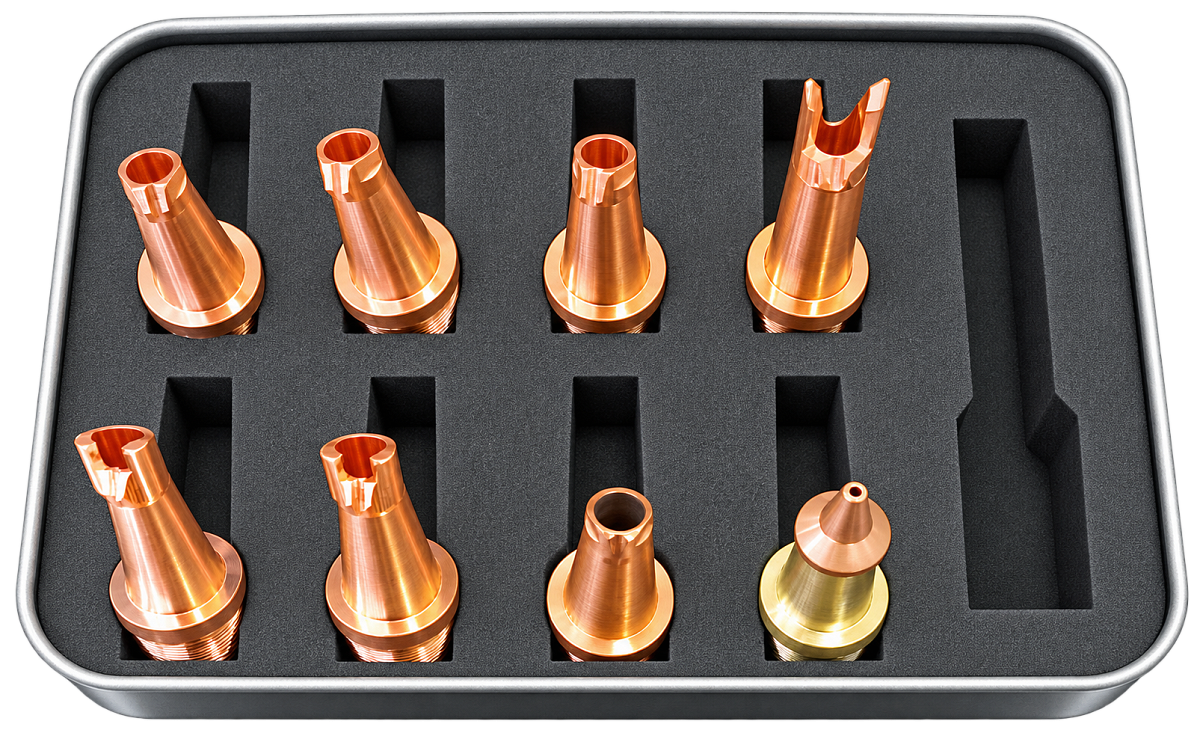

- Набор сопел 4 комплекта
- Набор защитных стёкол + ватные палочки + фокусирующая линза .
- Техническая документация (инструкция по ПО, подбор режимов)
