ВЕКПРОМ успешно ввёл в эксплуатацию пятиосевой станок плазменной резки труб на предприятии энергетического машиностроения

ООО «ПГ ВЕКПРОМ» завершило проект по поставке и промышленному запуску пятиосевого станка плазменной резки труб на площадке крупного машиностроительного предприятия, специализирующегося на проектировании и изготовлении оборудования для энергетической отрасли.

Новое оборудование предназначено для автоматизированной пространственной резки круглых труб, подготовки сложных соединений и формирования сварочных кромок. Внедрение станка стало важным этапом модернизации производства заказчика: предприятие получило возможность выполнять трудоёмкие операции быстрее, точнее и с меньшей зависимостью от ручной разметки и квалификации оператора.

Назначение пятиосевого станка

Станок относится к специализированному оборудованию с ЧПУ для раскроя труб и изготовления деталей со сложной пространственной геометрией. Его основная задача — автоматическая резка труб по заданной программе с учётом диаметра заготовки, толщины стенки, угла соединения и требуемой конфигурации сварочного узла.

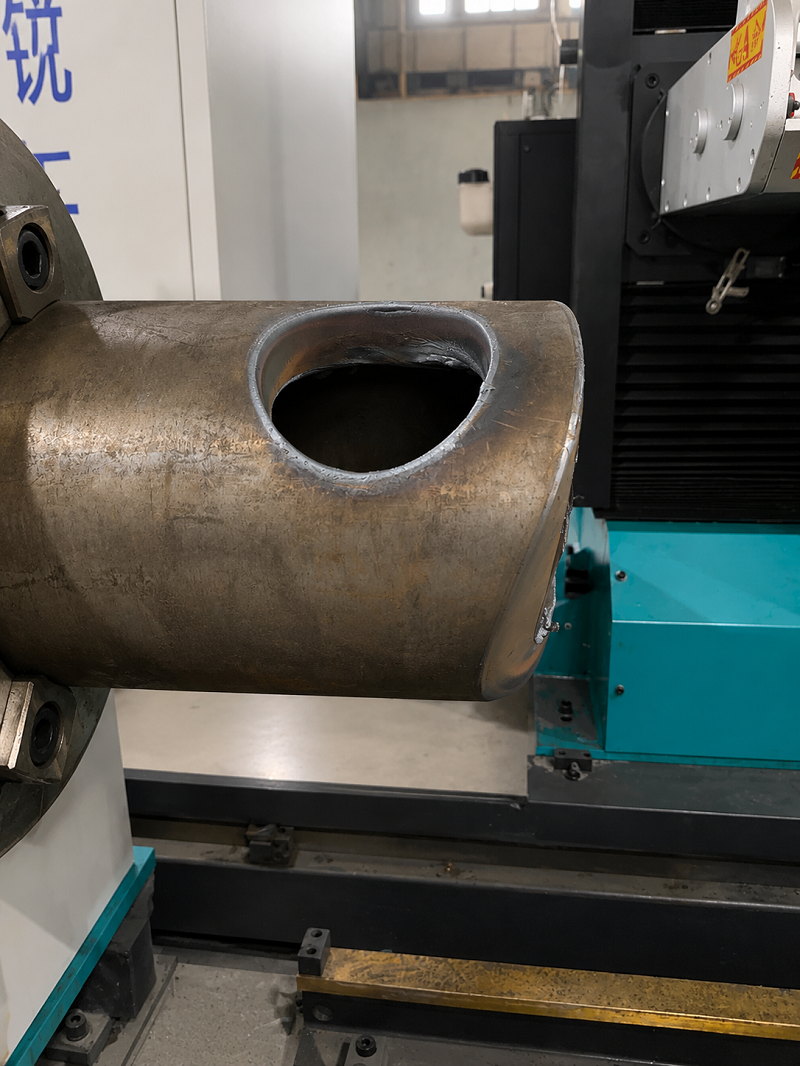

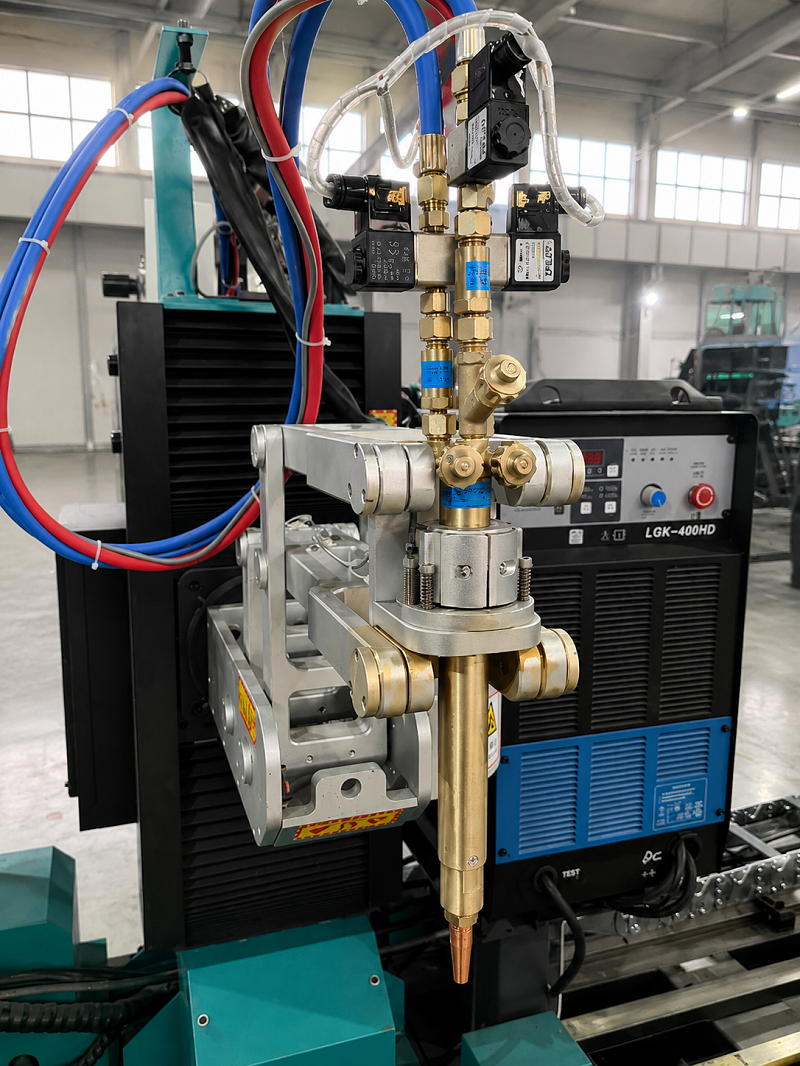

Пятиосевая система обеспечивает согласованное перемещение режущей горелки вдоль трубы, вращение заготовки, регулирование высоты, радиальное позиционирование и наклон режущего инструмента. Благодаря этому станок может не только выполнять прямой рез, но и формировать фигурные контуры, седловидные вырезы, отверстия, пересечения труб и сварочные фаски. Для модели KR-XY5 предусмотрена возможность плазменной и газокислородной резки, автоматической подготовки сложных трубных соединений и формирования фаски за один установ.

Это особенно важно при изготовлении узлов, в которых несколько труб соединяются под различными углами. Ранее подобные детали могли требовать ручной разметки, изготовления шаблонов, механической доработки и неоднократной примерки. Теперь геометрия формируется автоматически непосредственно на станке.

Основные преимущества оборудования

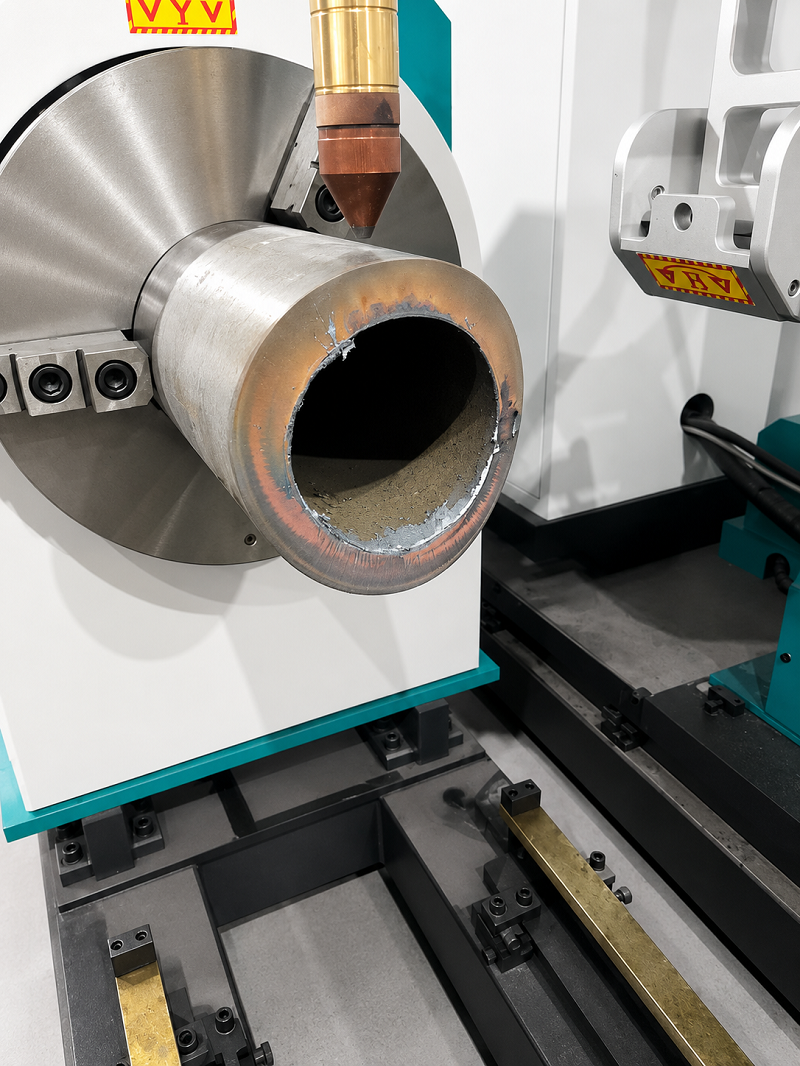

Одно из главных преимуществ пятиосевой резки — возможность получить готовый контур и сварочную кромку в рамках одной технологической операции. Плазменная горелка может наклоняться относительно поверхности трубы, что позволяет формировать фаски под последующую сварку. Для плазменной резки диапазон наклона до ±45°, а система ЧПУ автоматически рассчитывает траекторию движения с учётом геометрии заготовки.

Автоматизация обеспечивает стабильную повторяемость деталей. После подготовки управляющей программы станок может последовательно изготавливать одинаковые элементы без повторной ручной разметки. Это особенно ценно при серийном производстве трубных узлов, где отклонение геометрии одной детали способно повлиять на качество сборки всей конструкции.

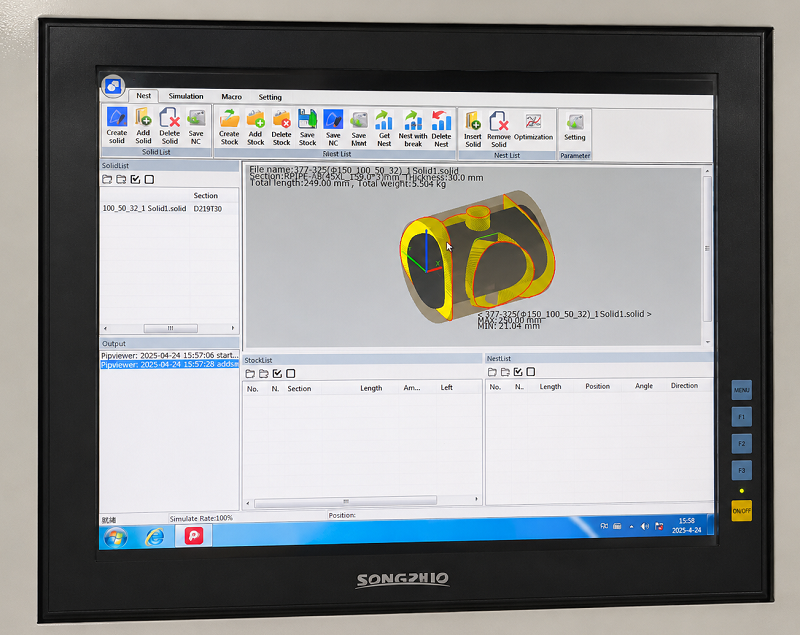

Программное обеспечение станка поддерживает автоматическое формирование траекторий и раскладку деталей. Есть возможность интеграции с моделями Tekla, автоматический нестинг и подготовка задания без повторного построения чертежа в системе управления станком.

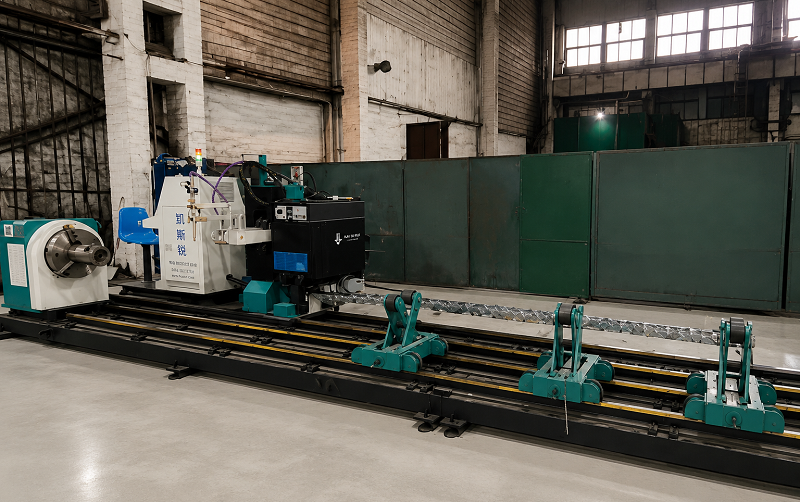

Конструкция оборудования предусматривает трёхкулачковый патрон для вращения трубы, систему опор для поддержки длинномерных заготовок и высокоточные направляющие перемещения режущего модуля. Это позволяет устойчиво позиционировать трубу и выполнять обработку по всей рабочей длине. В зависимости от исполнения рабочая длина может составлять от 6 до 12 метров.

Что станок даёт производству

Внедрение пятиосевого комплекса позволяет объединить несколько операций в одном рабочем цикле. Резка заготовки в размер, выполнение фигурного выреза и подготовка сварочной фаски могут выполняться без переноса детали между разными рабочими местами.

Для предприятия это означает:

• сокращение времени подготовки трубных деталей;
• снижение объёма ручной разметки и слесарной доработки;
• повышение точности взаимного сопряжения элементов;
• уменьшение количества примерок перед сваркой;
• стабильность размеров при повторном изготовлении деталей;
• более рациональное использование трубного проката;
• ускорение сборки и сварки готовых узлов.

Повышается не только производительность участка резки, но и эффективность последующих операций. Точная геометрия выреза обеспечивает более плотное прилегание соединяемых деталей. Сборщику требуется меньше времени на подгонку, а сварщик получает равномерный зазор и подготовленную кромку. В результате снижается риск появления дефектов, связанных с неравномерным зазором или отклонением положения деталей.

Применение в энергетическом машиностроении

Для предприятия, изготавливающего оборудование энергетического назначения, возможности пятиосевой резки особенно востребованы. Станок может эффективно применяться при производстве трубопроводных узлов, коллекторов, распределительных систем, элементов котельного и теплообменного оборудования, технологических трубопроводов, опорных металлоконструкций и других изделий, содержащих сложные пересечения круглых труб.

Оборудование наиболее эффективно на производствах, где регулярно встречаются:

• соединения труб под переменными углами;
• врезки различного диаметра;
• седловидные и фигурные вырезы;
• отверстия и технологические пазы;
• сложные сварочные фаски;
• повторяющиеся детали, выпускаемые сериями;
• длинномерные трубные заготовки.

Особое значение станок имеет для проектного производства. При изменении конструкции изделия не требуется изготавливать новые механические шаблоны или перенастраивать специализированную оснастку. Достаточно скорректировать цифровую модель и управляющую программу.

Результаты внедрения

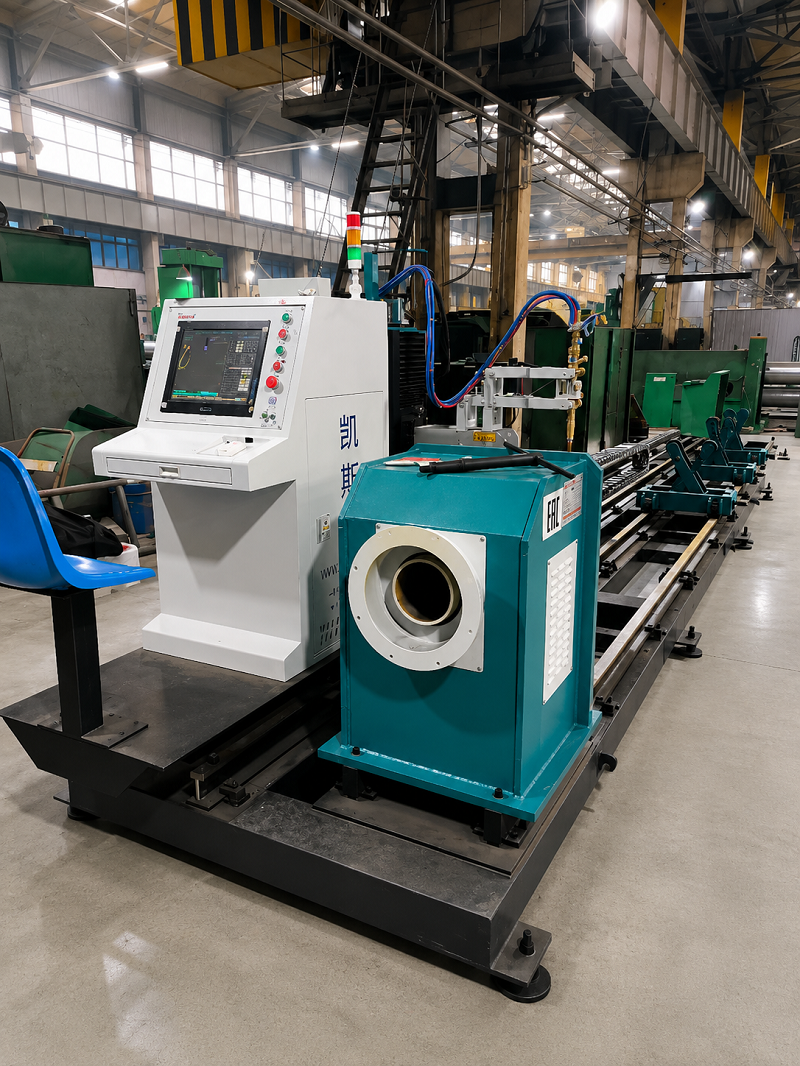

Запуск нового оборудования позволил заказчику создать современный автоматизированный участок обработки труб. Операции, которые ранее могли выполняться последовательно на нескольких рабочих местах, теперь сосредоточены на одном станке.

Предприятие получило более предсказуемый производственный процесс, стабильное качество трубных деталей и возможность быстрее переходить от конструкторской документации к изготовлению. Сокращение ручных операций также позволяет высвободить квалифицированных специалистов для выполнения более ответственных сборочных и сварочных работ.

Важным результатом стало повышение технологической гибкости. Станок можно использовать как для единичных сложных деталей, так и для серийного изготовления однотипных элементов. Это позволяет эффективнее работать с различными проектами и быстрее реагировать на изменение производственной программы.

ВЕКПРОМ выполнил проект в полном объёме

ООО «ПГ ВЕКПРОМ» обеспечило выполнение предусмотренного проектом комплекса обязательств по поставке и вводу оборудования в эксплуатацию. Работы были организованы с учётом особенностей производственной площадки и технологических задач заказчика.

Станок был успешно запущен и подготовлен к выполнению производственных операций. В ходе реализации проекта специалисты ВЕКПРОМ контролировали ключевые этапы, обеспечивали взаимодействие с производителем оборудования и сопровождали заказчика до получения рабочего результата.

Успешный запуск подтвердил работоспособность выбранного технического решения и соответствие оборудования задачам предприятия энергетического машиностроения. Заказчик получил не просто отдельный станок, а готовый производственный инструмент, позволяющий повысить точность, сократить трудоёмкость обработки труб и улучшить организацию всего процесса изготовления сварных конструкций.

Реализация данного проекта ещё раз подтверждает компетенции ООО «ПГ ВЕКПРОМ» в области подбора, поставки и внедрения сложного металлообрабатывающего оборудования для российских промышленных предприятий.
