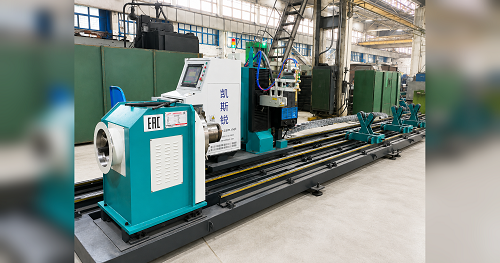

Станок для резки круглых труб Kasry KR-XY5
Сравнить
Поделиться
3D термическая резка трубы и профиля (плазменная и автогенная) широко применяется в металлообрабатывающей, автомобильной, механической и кораблестроительной отраслях, в производстве металлоконструкций, газового и нефтехимического оборудования, резервуарного и котельного оборудования, производстве труб и трубопроводной арматуры и т.д.
Высокое качество реза благодаря прецизионным характеристикам станка и использования источников плазменной воздушной резки, а также источников High Definition. Простое и надежное решение для предприятий малого и среднего бизнеса. Ценовая доступность при высоком качестве исполнения.
Для работы со станком оператору не требуется наличие опыта программирования (работа с библиотекой программ обработки не требует профессиональной конструкторской подготовки персонала, интерфейс прост и интуитивно понятен). Оператору необходимо только задать значение радиуса трубы, толщину стенки, угол сечения и прочие параметры, станок автоматически выполнит резку отверстий, проточку сварочных канавок и другие операции с высокой точностью. Готовые изделия не требуют чистового шлифования.
| Обрабатываемые диаметры | |
| KR-XY5 600 | 50-630 мм |
| KR-XY5 800 | 60-800 мм |
Характеристики
| Производитель | Kasry |
|---|---|
| Рабочая температура окружающей среды | от -20°С до +50°С |
| Скорость перемещения, мм/мин | 6000 |
| Диаметр обрабатываемой трубы, мм | 50-800 (в зависимости от модели) |
| Модель патрона | Ручной самоцентрирующийся трехкулачковый рычажный механизм |
| Макс. длина трубы, мм | 6000, 9000, 12000 |
| Макс. толщина стенки трубы, мм | 40 (плазма) / 60 (автоген) |
| Длина резки, мм | до 12000 |
| Точность резки, мм | ±1.5 |
| Скорость резки плазмой, мм/мин | 2000 |
| Метод резки | Плазменная / Автогенная |
| Требуемая эллиптичность заготовки, % | ≤1,5 |
| Угол скоса кромки (при плазменной резке), ° | При обработке отверстий и торцов ±45 |
| Макс. грузоподъемность, кг | 10000 |
| Опорное устройство | 4 группы роликовых опор |
| Осевой угол поворота резака | α±60° |
| Радиальный угол поворота резака | β±55° |
| Стандарт точности обработки | ISO9013-2002, ISO8206-1991 и JB/T10045.4-1999JB |
| Угол скоса кромки (при автогенной резке), ° | Обработка отверстий ±55°; обработка торцов ±60° |
Стандартная комплектация
- Станок 3D резки трубы KR-XY5
- Перемещаемая каретка режущей головки с 5-осевым агрегатом резки
- Рельсовый путь перемещаемой каретки
- Зажимной 3-кулачковый самоцентрирующийся патрон c вертикальным приводом настройки
- Роликовые опоры для поддержки трубы 4 шт.
- Рельсовый путь роликовых опор
- Электронные компоненты Schneider
- Сервосистема Panasonic
- ЧПУ на базе промышленного компьютера Advantech
- ПО PipeNest с поддержкой функций TEKLA 3D
- Источник плазмы Huayuan или Hypertherm
- Автогенное оборудование KASRY
