Сварочная головка для вварки в трубную доску ATTA TWP-65С с колонной

Сварочная головка для вварки в трубную доску ATTA TWP-65С с колонной

Сравнить

В избранное

1 432 200 ₽

Платёж от 33 485 ₽/мес. в лизинг*

6 программ · Аванс от 10% · Срок 12-60 мес.

*Не является офертой. Условия и размер платежа рассчитываются индивидуально.

Под заказ

Расчёт лизинга

Основные характеристики

Артикул

ATTA TWP-65C

Производитель

ATTA

Все характеристики

Гарантия

от 12 мес

Доставка

от 1 дня

Сервис 24/7

установим, обслужим

Оплата

картой или на счет

Описание

Характеристики

Оснастка и сопутствующие товары

Видеоматериалы

Реализованные проекты

Полезные статьи

Описание

Сварочная головка ATTA TWP-65C представляет собой специально разработанную сварочную головку TIG для сварки труб в трубную доску. Применяется для аргонодуговой сварки вольфрамовым электродом с присадочной проволокой при производстве бойлеров, теплообменников. Позволяет выполнять сварку из углеродистой стали, труб из нержавеющей стали.

Имеет несколько режимов сварки с автоматическим устройством регулирования длины дуги путем сбора сигнала обратной связи по напряжению дуги.
В процессе работы возможно отключение функции автоматического регулирования длины дуги для ручной корректировки высоты вольфрама от поверхности сварки

Комплект состоит из источника тока с блоком управления и контроля, встроенного блока водяного охлаждения, сварочной головки.

Подача проволоки плавная, благодаря встроенному механизму для подачи проволоки. Катушка с проволокой 1,0 кг и установлена на головке. Обычно используется проволока Ø0,8 мм и Ø1,0 мм.

Сварочная головка с водяным охлаждением применима для длительной, непрерывной работы. Имеется набор 5-метровых кабелей, которые соединяют сварочную головку и источник питания. Кабели могут быть удлинены в соответствии с требованиями заказчика.

Головка имеет высокую осевую и радиальную точность регулирования, возможно применение различных диаметров заготовок. Регулируемый угол головки дает возможность применять машину для различных задач сварки.

Головка ATTA TWP-65 позиционируется по внутреннему диаметру трубы с помощью медного центратора.

Головка выполняет автоматическую сварку TIG на заподлицо, выступающие или утопленные трубы диаметром от 6 до 63 мм.

Орбитальная сварочная головка MWP-65C

Вместо пневматический оправки головка может использоваться с колонной и фиксироваться в трубе с помощью медного центратора

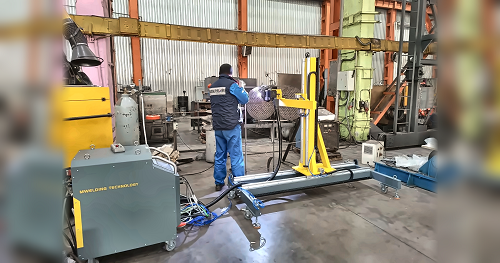

Используя мобильную колонну MWCZJ-2000 как приспособление для головки ATTA TWP, можно работать без балансира и сваривать трубки толщиной 1мм. Благодаря регулировке по трем осям манипулятор идеально подходит для головки ATTA TWP, его можно легко перемещать вручную.

Отсутствие патронов, зажимов. Внутренняя поверхность трубы не повреждается.
Возможность сваривать трубы диаметром от 6 мм.
Простое управление: регулировка по всем трем осям с одного переключателя.
Простое позиционирование всей конструкции: регулировочные опоры в углах основания, поворотное устройство сварочной головки.
Перемещение:
По оси Х: 1 150 мм.
По оси Y: 2 050 мм.
По оси Z: 1882 мм.
Масса: 120 кг.

Технические характеристики

Модель	ATTA TWP-38	ATTA TWP-65	ATTA TWP-65C (с колонной)
Диапазон диаметров труб	Ø 10-38,1 мм.	Ø 16-63 мм.	Ø 6-63 мм.
Толщина стенки		0,6-8 мм.
Диаметр присадочной проволоки	/	0,8-1 мм.
Скорость вращения головки		0,35-7,4 об/мин.
Угол сварочной горелки		0-30 °
Диаметр вольфрамового электрода	2,0 - 2,4 мм.	до 2,4 мм.
Скорость подачи проволоки		2200 мм/мин.
Охлаждение		Жидкостное
Вес	9 кг.	10 кг.	8 кг.

Габаритные размеры

Модель/размер	TWP-38	TWP-65	TWP-65C
A	151	160	210
B	190	232	286
C	136	150	150
D	100	184	184
E	130	259	217
F	103	192	120

Характеристики

Артикул	ATTA TWP-65C
Производитель	ATTA
Охлаждение	Жидкостное
Угол наклона, °	0-30
Скорость вращения, об/мин	0,35-7,4
Толщина стенки, мм	0,6-8
Диаметр вольфрамового электрода, мм	до 2,4
Диаметр трубы, мм	вн. 6 мм – наруж. 63
Диаметр присадочной проволоки, мм	0,8-1
Скорость подачи проволоки, мм/мин	2200
Вес, кг	8
