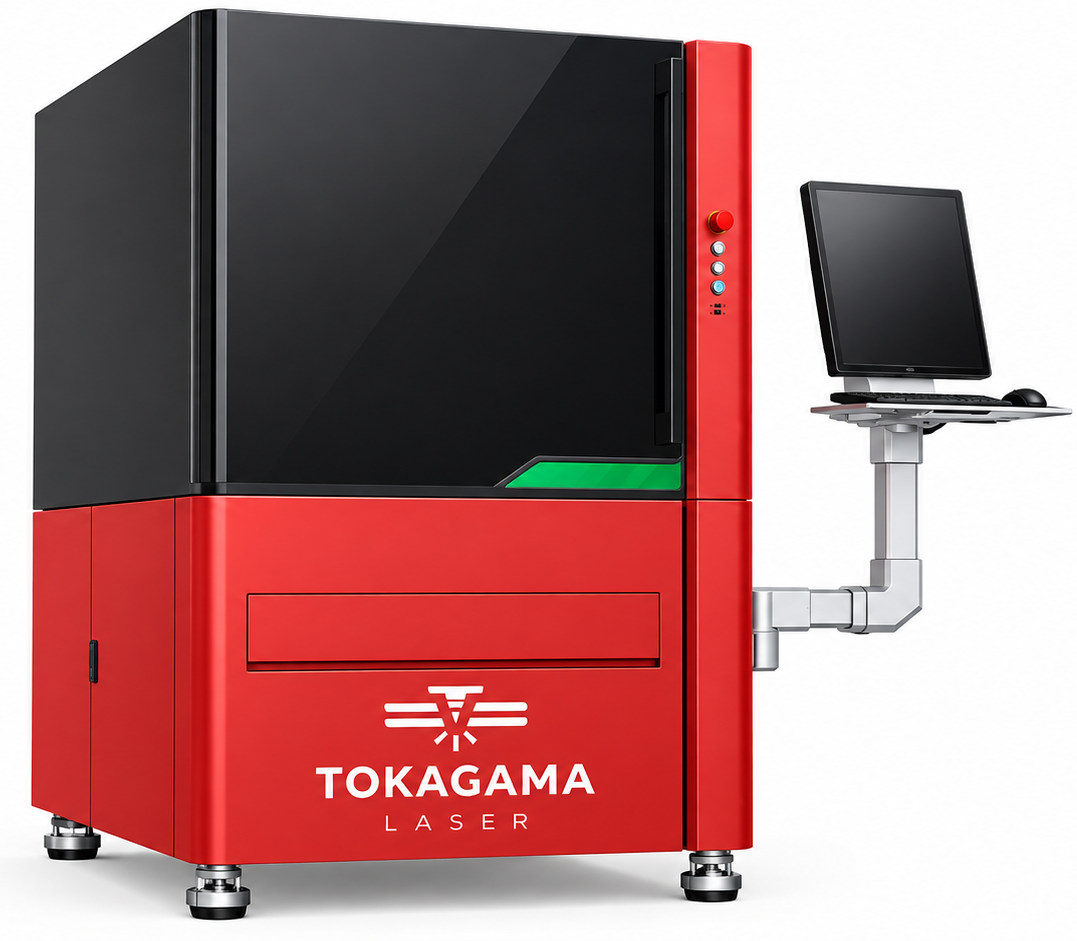

Комплекс лазерного раскроя TG-CM6060PRO

Комплекс лазерной резки Tokagama CUT 6060 Pro флагмановская модель линейки мини станков лазерного раскроя листа бренда Tokagama, при этом данная модель обладает больший набором важных опций и особенностей, которые не позволяют назвать её «простом решением» в данной категории.

Модель Tokagama CUT 6060 Pro идеально подойдёт для любых производственных площадок, станет надёжным и долговечным механизмом в производственном цикле предприятия.  Благодаря высокой  мощности  возможности станка  становятся максимально адаптивными  под любую задачу клиента.

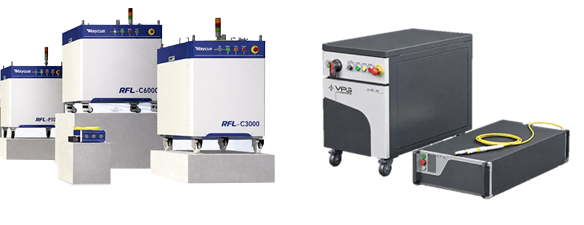

Китайская компания Wuhan Raycus Fiber Laser Technologies Co., Ltd. является первым китайским предприятием с государственным участием, занимающимся исследованиями, разработкой и масштабным производством волоконных лазеров и основных устройств, а также крупнейшей научно-исследовательской и производственной базой волоконных лазеров с глобальным влиянием в Китае.В станках Tokagama используется только серия СЕ источников Raycus, так же под большие мощности мы более подробно подбираем параметры каждого источника, а именно толщину волокон и виды конвекторов, чтобы добиться максимальной эффективности в конкретных задачах клиентов.

Компания VPG LASERONE (ранее НТО «ИРЭ-Полюс»)флагман по производству оптоволоконных лазерных излучателей, компания занимается производством и разработкой уже около 40 лет. Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% является основными особенностями продукции. Отдельно стоит отметить, что производство и сервисный центр VPG LASERONE расположен в России, в МО, г. Фрязино, что позволяет обеспечить в кротчайшие сроки техническое обсуживать и ремонт.

Источники от компании VPG, установленные в установках Tokagama имеют дополненную гарантию от 3-х лет, с возможностью её расширения до 5 лет и производятся только на Российском заводе ООО "ВПГ ЛАЗЕРУАН"

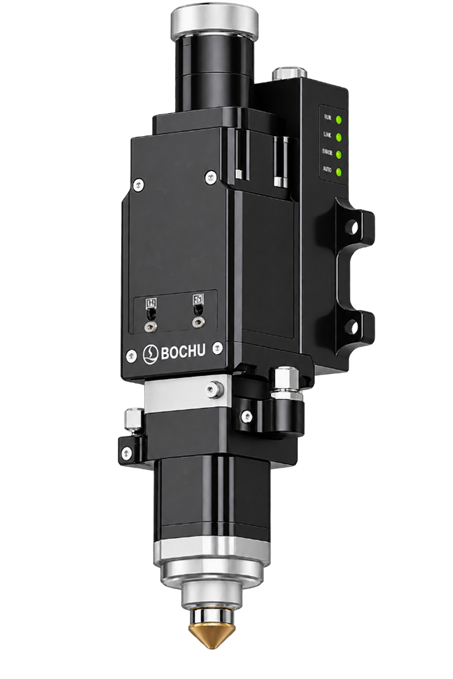

Режущая оптическая голова BOCI серии BLT3

 Основные особенности и достоинства голов BOCI серии BLT3:

• Функция контроля корректного зажатия защитного стекла сообщит оператору о некорректности установки стекла, что снижает вероятность повреждения защитного стекла из – за человеческого фактора.
• 3D резка. Совместимость с режимами работы головки с наклонно-поворотным механизмом, оси А/В. Возможность резки фаски Y,V, \, X, /.
• Инновационная система обратной связи эффективно связывается с управляющей программой в реальном времени. Данная система выводит на экран все показатели головки, а также способна полностью приостановить процесс резки при отсутствии или недостаточном давлении режущего газа, а при ухудшении качества резки, система самостоятельно скорректирует давление режущего газа в ту или иную сторону.
• Контур охлаждающей жидкости охватывает 90% всей головки, что значительно улучшает охлаждение оптических элементов, а значит, повышает качество резки.
• Улучшенная система фокусировки предусматривает перемещение фокусных и коллиматорных линз со скоростью 30м/мин, что значительно уменьшает задержку перед резкой.
• Функция слежения за температурой защитного стекла своевременно сообщит персоналу о необходимости чистки или замене защитного стекла.
• Новая конструкция усилителя сигнала емкостного датчика позволяет отслеживать металлические детали на 360 градусов от головки, что позволяет скорректировать ее положение при переезде между деталями в случае, если возможно столкновение. На случай, если столкновение произошло при ручном перемещении головки, конструкция нижней части спроектирована с применением специальных винтов. При столкновении нижняя часть головки безопасно отсоединяется, тем самым, снижая урон для всей головки до минимальных значений.
• Конструкция головок данной серии предусматривает корпус с повышенной пылезащитой и наличие четырех защитных стекол, что сводит шанс загрязнения фокусных и коллиматорных линз к минимуму.

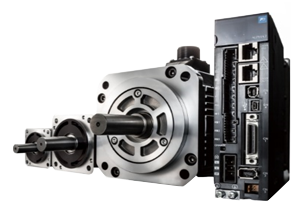

 Система драйверов лазерного станка BOCHU

Система драйверов производства Bochu Electronics предназначена для управления сервоприводами осей лазерного станка с ЧПУ и обеспечивает высокоточную координацию перемещений по осям X, Y, Z и дополнительным осям оборудования. Драйверы оснащены функциями защиты от перегрузки по току, перенапряжения, перегрева и аварийного останова, что повышает надежность и безопасность эксплуатации лазерного станка.

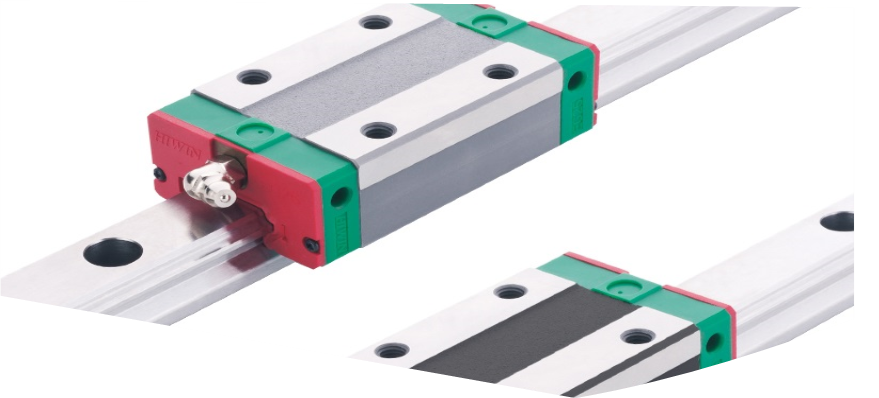

Линейные направляющие

Тайваньская компания HIWIN самая известная компания по производству линейных систем работающий в мире уже на протяжении 40 лет. В моделях  бренда Tokagama  используется более низкий профиль и длина делают рельсы данной серии направляющих наиболее подходящими для оборудования, рассчитанного на высокоскоростное, автоматизированное перемещение.

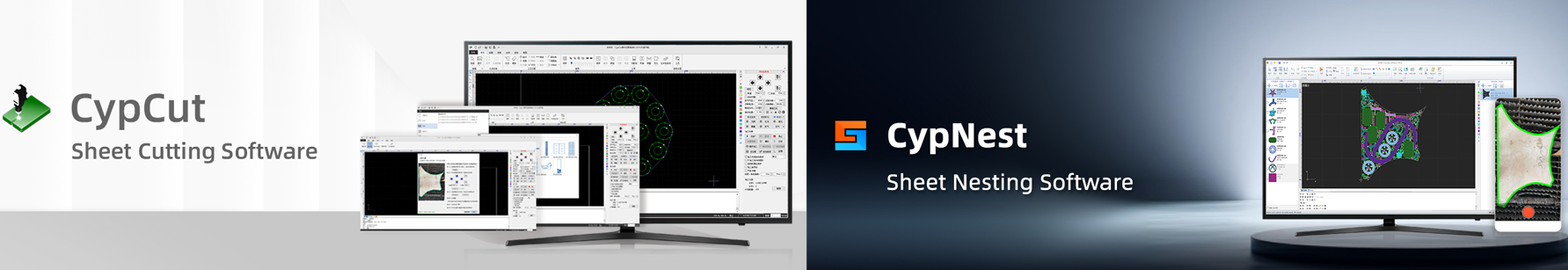

Программное обеспечение для обработки листа

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. В программе реализованы все основополагающие функции современного ПО установок лазерной резки упрощающие и оптимизирующие пользование станком такие как: пауза; обратный ход по контуру; быстрый переход к любой врезке; быстрое изменение точки врезки; начало резки с любого места контура; оптимальный выбор начала резки контура; расчёт динамических параметров перемещений; контроль соответствия обрабатываемой детали исходному чертежу; быстрая загрузка готовых чертежей и программ.

Следует выделить ряд преимуществ ПО:

▪ Управление и настройка необходимых узлов лазерного комплекса

▪ Отдельные параметры режимов раскроя и врезки

▪ Автоматическая оптимизация задания раскроя

▪ Улучшенная функция перфорации - FLYCUT

▪ Оптимальное расположение деталей - NESTING

▪ Дистанционная диагностика

▪ Функция охлаждения контура реза - LEAD POS

▪ Функция микро-перемычек - MICRO JOINT

▪ Функция обработки сложных контуров - PULSECUT

▪ Функция вырезки контуров, лежащих на одной прямой - LINESECUT

▪ Управление параметрами лазерного источника

▪ Защита режущей головы

▪ Дружелюбный интерфейс

CypNest - это программное обеспечение предназначенное для создания раскроев, в системах лазерной резки «CypCut/HypCut». Оно включает в себя расширенные функции редактирования чертежей, быстрого создания раскроя, генерации траектории движения инструмента, отчета, анализа и многого другого для удовлетворения производственных потребностей.

Основные достоинства CypNest можно выделить следующие:

• Автоматическое распознавание слоев

• Оптимизированная раскладка деталей

• Распознавание и помощь в устранении ошибок в чертежах (например удаление дубликатов и крайне малых фигур, незаметных глазу)

• Облегчение выемки деталей с помощью функции Skeleton, позволяющей разбить отходную часть листа на части поменьше

• Расширенные функции ручного и автоматического размещения деталей
