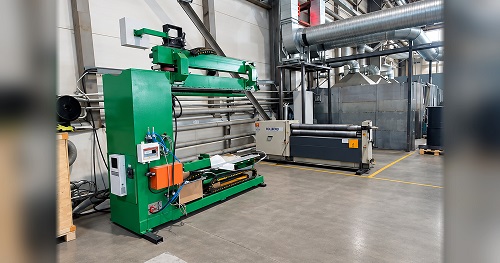

Установка для стыковой плазменной сварки листов

Установка для сварки листов встык

Данная установка комплектуется источником плазменной сварки с возможностью получать полный провар без предварительной разделки до 8мм.

Установка состоит из подающего рабочего шарикового стола, механизма продольного перемещения сварочной горелки, пневматического механизма прижима заготовки, механизма регулировки и подъема сварочной горелки, электрической системы управления, источника сварки и электрической системы управления, пневматической системы.

Станина с рабочим столом это жесткая конструкция, которая гарантирует точное позиционирование заготовки и надежный прижим свариваемых изделий. Медные прижимы с настройкой положения имеют пневматический привод с регулировкой усилия прижима (опция). На охлаждаемой медной подложке с канавкой формируется корень сварочного шва и осуществляется его дополнительная газовая защита.

Центратор кромок

Данный компонент предназначен для центрирования кромок и их подготовки к сварке. При автоматическом управлении центратор подключается к контроллеру. Процесс центрирования происходит следующим образом: опускается центратор, в него оператор упирает правую кромку заготовки, опускается правый прижим и фиксирует заготовку, затем стыкуется левая кромка заготовки и оператор плавно опускает левый прижим путем нажатия на педаль и контролируя правильность стыковки кромок заготовки, заготовка готова к процессу сварки.

В дополнение может быть установлена лазерная линейка

Механизм продольного перемещения сварочной горелки

Механизм продольного перемещения сварочной горелки состоит балки на которой установлены линейные направляющие, зубчатая рейка, приводная каретка, устройство позиционирования горелки и серводвигатель.

Механизм зажима, регулировки и подъема сварочной горелки.
Сварочная горелка подводится к месту сварки пневматическим линейным модулем. Положение сварочной горелку можно точно настроить с помощью винтового суппорта.

Пневматические прижимы

Пневматический прижимной механизм клавишного равномерно прижимает лист для исключения перекоса при сварке. Прижимы изготовлены из медной пластины.

Управление прижимами осуществляется ножными педалями, опускание происходит плавно и контролируется оператором, что важно при стыковке обечайки перед сваркой. После завершения сварки производится автоматический подъем прижимов, без участия оператора. С нижнего края лист поджимается для выравнивания.



Установка работает под управлением промышленного программируемого логического контроллера (PLC) японской фирмы Omron с сенсорной панелью с русифицированным интерфейсом.

Контроллер позволяет осуществить полное программирование сварочного процесса. Сохранять параметры программ в памяти
