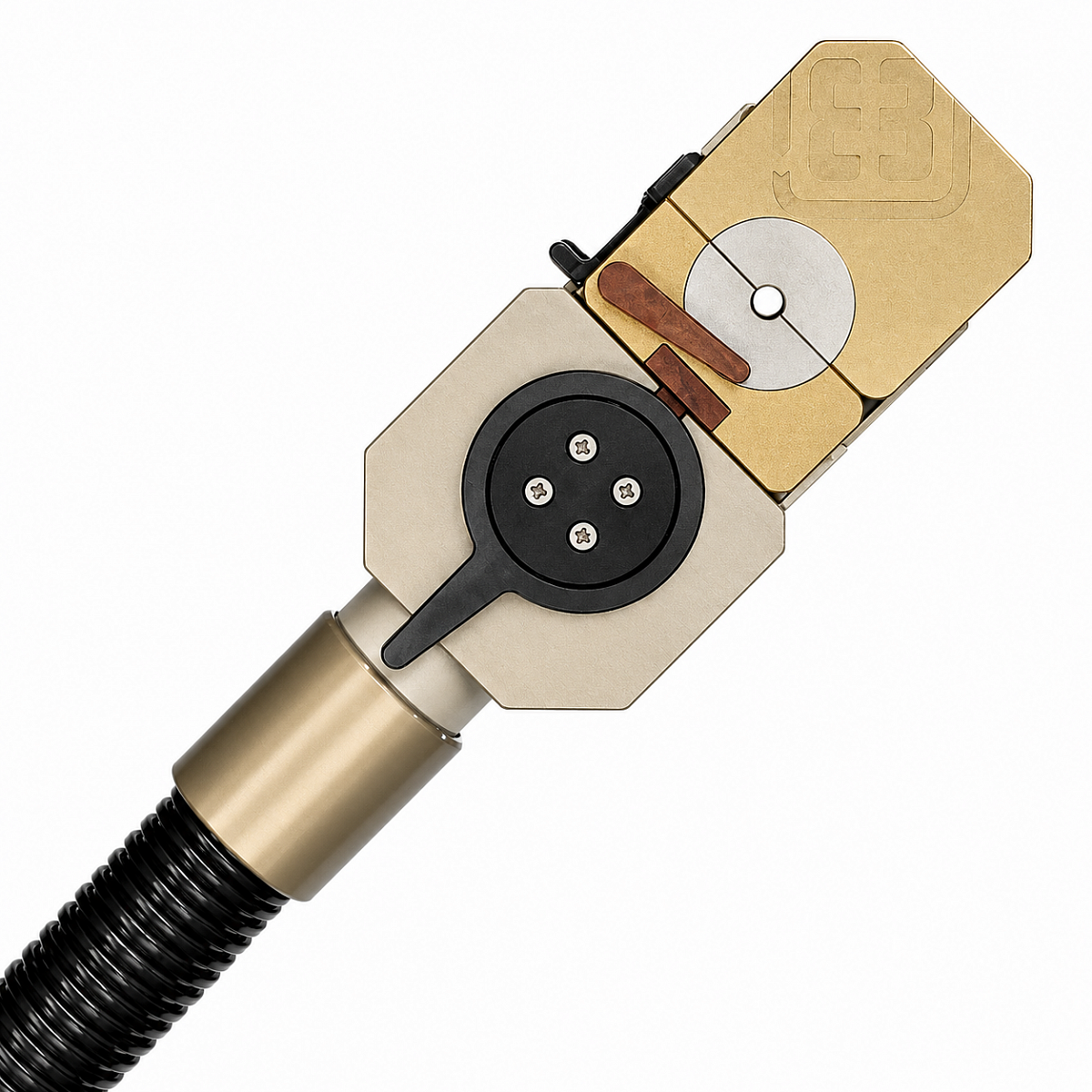

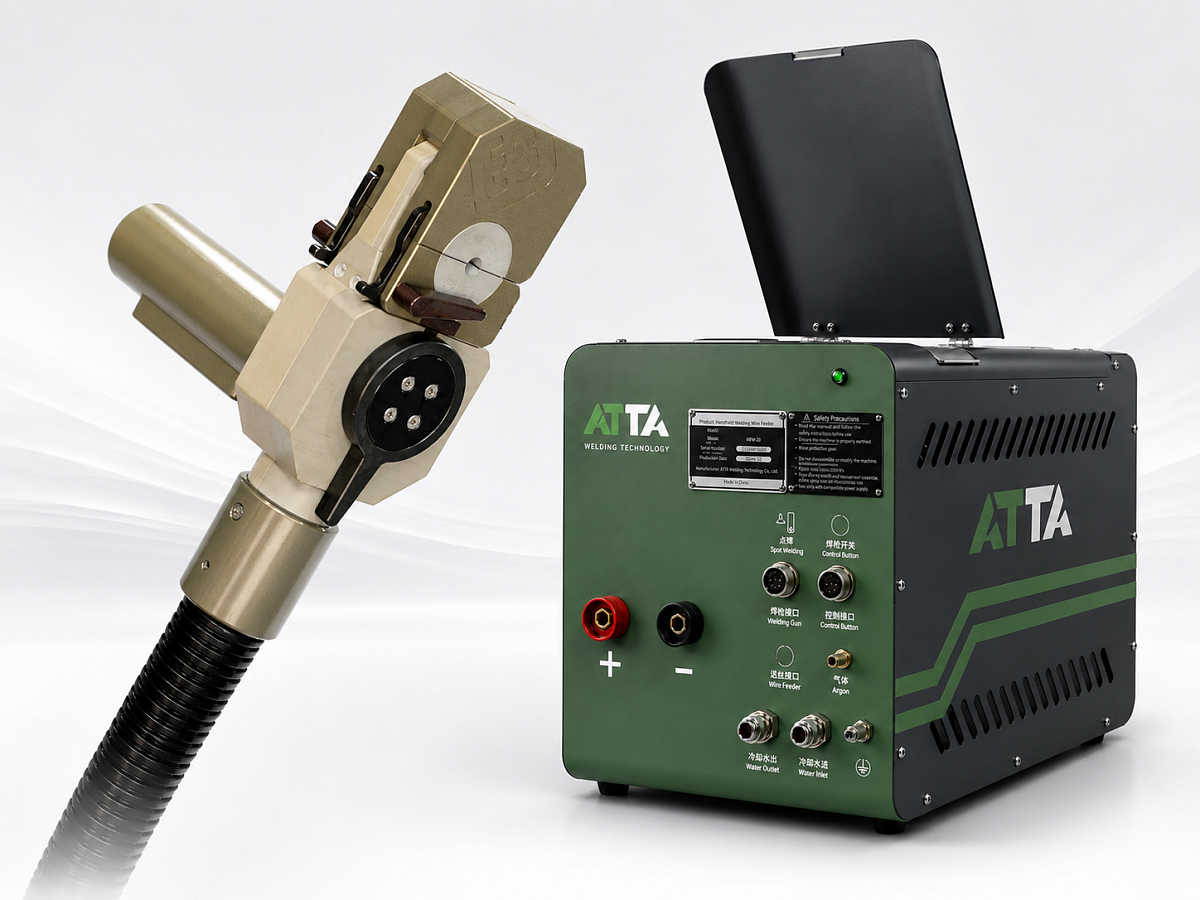

Закрытые сварочные головки ATTA CWH с водяным охлаждением предназначены для сварки труб диаметром от 6мм. до 219 мм.
Закрытые сварочные головки обеспечивают полную защиту инертным газом по всей окружности сварного шва. Закрытая конструкция и система направления газа головок обеспечивают во время сварки постоянное обволакивание сварного шва защитным газом, что позволяет получать швы с очень малой температурной окраской.

Во время сварки сварочная головка остается неподвижной, вращается по орбите вокруг трубы только ротор с закреплённым на нём электродом. Управление головкой можно осуществлять кнопками на ее рукоятке.

Сварочные головки ATTA CWH имеют жидкостное охлаждение, что положительно влияет на срок службы и повышает допустимую токовую нагрузку. Благодаря каналам охлаждения, проходящим через весь корпус сварочной головки, был получен отличный отвод тепла, что обеспечивает непрерывную работу сварочной головки даже при высокой силе сварочного тока и интенсивной нагрузке.

Быстросменная система для зажимных вставок обеспечивает простые вставку и извлечение без использования дополнительного инструмента. Стабильные зажимные соединения в сочетании с зажимными вставками, имеющимися для всех размеров труб, гарантируют надежные зажим и центрирование свариваемых частей без смещения.
Для каждого свариваемого диаметра трубы требуются специальные зажимные вкладыши. 1 комплект для каждого наружного диаметра содержит 4 зажимных вкладыша.

Параметры сварки генерируются автоматически, требуется лишь задать диаметр трубы и толщину стенки.

Для точного и стабильного вращения в режиме реального времени происходит мониторинг угла сварки

Технические характеристики

Модель	ATTA CWH-12	ATTA CWH-18	ATTA CWH-40	ATTA CWH-80	ATTA CWH-120	ATTA CWH-168
Наружный диаметр	Ø 4-12,7 мм.	Ø 4-17,1 мм.	Ø 6,35-38,1 мм.	Ø 19,05-76,2 мм.	Ø 38,1-114,3 мм.	Ø 50,8-168 мм.
Толщина стенки	≤1 мм.	≤1 мм.	≤3 мм.	≤3 мм.	≤3 мм.	≤3 мм.
Охлаждение	Жидкостное
Защитный газ	Аргон
Диаметр вольфрамового электрода	1,6 мм.	1.6 мм.	1,6-2,4 мм.	1,6-2,4 мм.	1,6-2,4 мм.	1,6-2,4 мм.
Вес головки	1,0 кг.	1,5 кг.	2,5 кг.	3 кг.	6 кг.	10 кг.

Габаритные размеры

Модель/ размер, мм	CWH-12	CWH-18	CWH-40	CWH-80	CWH-120	CWH-168
A	284	194	380	436	508	679
B	55	60	100	155	190	296
C	50	40	78	85	95	120
D	36	58	38	42	48	72
E	102	76	140	196	248	379
F	/	32	56	100	132	204

При необходимости получить Т-образное соединение используются специальные T-образные зажимные вставки и адаптер для электрода для бокового смещения вольфрамового электрода.
Для каждого размера труб необходим полный комплект T-образная зажимная вставка, 1 набор адаптеров для электродов, а также 1 стандартная зажимная вставка.

Характеристики

Артикул	ATTA CWH-18
Производитель	ATTA
Охлаждение	Жидкостное
Толщина стенки, мм	≤1
Диаметр вольфрамового электрода, мм	1,6
Защитный газ	Аргон
Наружный диаметр, мм	Ø 4-17,1
Вес головки, кг	1
Наружный диаметр, мм	4-17,1
