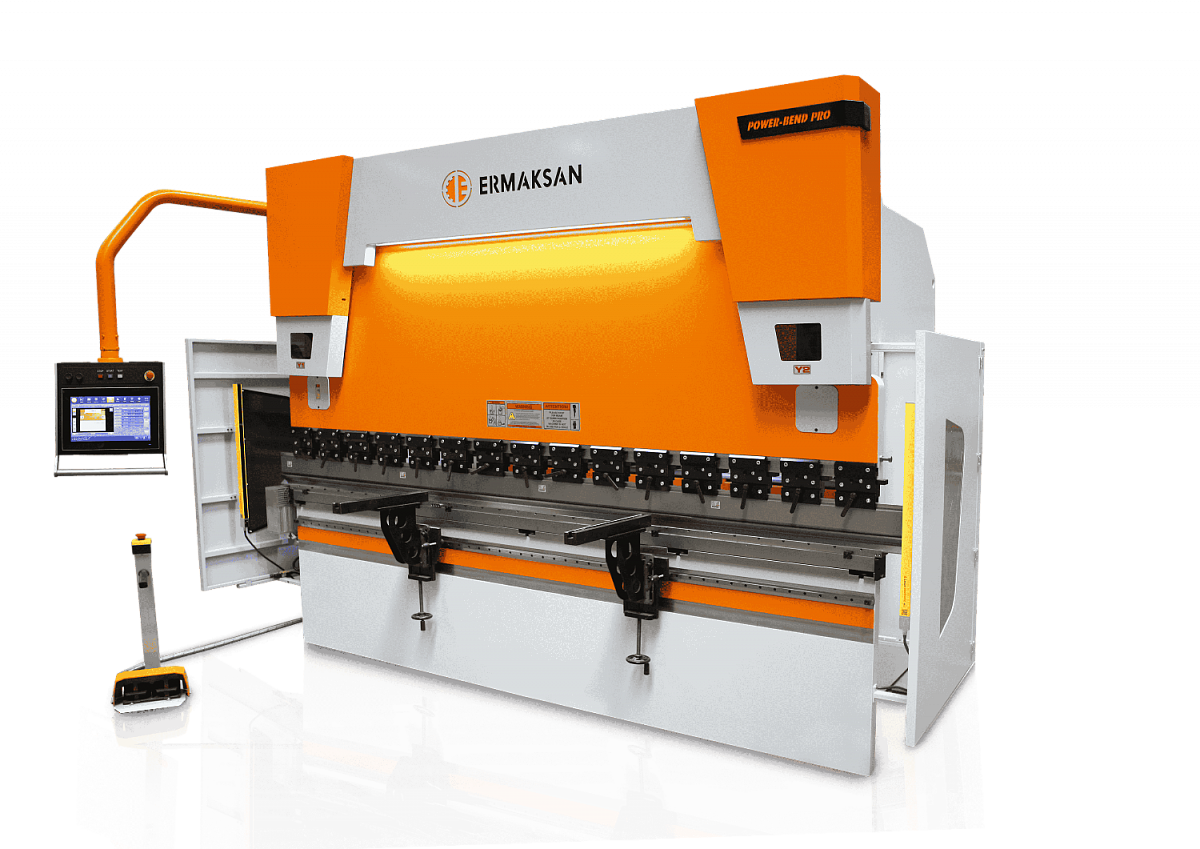

Гибочный пресс Ermaksan серии Power Bend Pro 3100-100
/
/
/
/
/
Гибочный пресс Ermaksan серии Power Bend Pro 3100-100
Гибочный пресс Ermaksan серии Power Bend Pro 3100-100
Гибочный пресс Ermaksan серии Power Bend Pro 3100-100

Сравнить

Поделиться

В избранное

5 800 000 ₽
6 325 000 ₽
Скидка 525 000 ₽
Под заказ
Основные характеристики
Производитель
Ermaksan
Все характеристики
Гарантия
от 12 мес
Гарантия предоставляется заводом изготовителем
Гарантийный ремонт осуществляется в отделе гарантийного обслуживания нашей компаии
Подробнее про гарантию
Доставка
от 1 дня
Доставка осуществляется по М+МО до Вашего склада/офиса, до терминала ТК, в аэропорт
Если оборудование является крупногабаритным, то действуют индивидуальные условия доставки. Возможен самовывоз с нашего склада в МО, г. Жуковский по предварительному согласованию
Подробнее про доставку
Сервис 24/7
установим, обслужим
Установка и шеф монтаж на вашей территории, пусконаладка оборудования
ВЕКПРОМ предлагает шеф-монтаж сложного оборудования на территории заказчика. Технические специалисты ВЕКПРОМ выполнят установку и запуск станка, а также проведут инструктаж и обучение ваших специалистов (по необходимости).
Все сервисы и услуги
Оплата
картой или на счет
Оплата производится в рублях на расчетный счет компании или картой при получении на складе.
Подробнее про оплату
Описание
Характеристики

Гидравлический гибочный пресс с ЧПУ Power Bend PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Power-Bend занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки.
Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.

Стандартная комплектация:

Система ЧПУ Cybelec CybTouch 12 PS

  • Большой и яркий сенсорный экран, 12 дюймов
  • Простое управление, крупные кнопки
  • Функция рисунка заготовки вручную и создание профиля 2D
  • Отдельные гибы при помощи программы EasyBend
  • Серийные автоматические вычисления для выполнения процессов гибки
  • Управление до 4 осей(Y1-Y2-X-R) + компенсация прогиба
  • Энергосберегающий режим Eco
Система ЧПУ Delem DA-52
Количество осей, шт 3+1 (x,y1,y2 +V) eco2.jpg
Дискретность измерения, мкм 0,01
Дискретность отображения, мкм 0,01
Габаритные размеры корпуса, мм 313x226x52
Диапазон измеряемых длин, мм 0~9999.99
Тип входного сигнала от датчиков обратной связи 5В, 12В
Дополнительные входа/выхода, шт 5/5
Разрешение экрана, пикc 7 дюйм VGA
Подключение исполнительных механизмов через сервопривода
Кол-во программ/кадров 64Мб

sh3.jpg sh9.jpg
Механическая система зажима пуансона типа Amada-Promecam Защитный световой барьер
sh5.jpg sh4.jpg
Передние суппорта поддержки

Суппорта служат для поддержки металла и могут регулироваться по высоте

Пальцы-упоры задней траверсы

Перемещение осуществляется по линейным направляющим посредством ШВП.
По оси R упоры перемещаются посредством винтового механизма.
По оси Z упоры свободно перемещаются параллельно линии гибки по закаленной направляющей.

Дополнительная комплектация:

Система ЧПУ ER 70
  • Высокоэффективный и удобный для пользователя контроллер с ЧПУ с приемлемой ценой
  • графическое 2D моделирование гибки
  • графическое проектирование 2D изделия
  • 2D графический ручной контроль столкновений
  • Автоматический расчет целевого позиционирования Х и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки)
  • Автоматический расчет дины развертки
  • Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла
  • Автоматический расчет внутреннего радиуса и хода
  • Размер экрана: 10.4" TFT ЖК одноцветный
  • Рабочая система WINDOWS
  • Память: 64 Мб
  • Объем памяти для программ обработки деталей: Мин. 2 Гб (Прибл. 1000 программ)
  • Свойства программирования до 99 шагов
  • Макс. последовательность 99 (для каждой программы)
  • Y1, Y2, X, К (Макс. 4 оси)
  • Память верхнего и нижнего инструмента 30/60
  • Резервное копирование параметров и продуктов при помощи резервного средства USB
  • 2 USB порта, доступные для использования клавиатуры и мышки
  • Сетевая передача деталей
sh6.jpg sh10.jpg sh11.jpg
Световая и лазерная система защиты рук оператора
Система быстрого крепления инструмента

Гидравлическая или пневматическая система

Механическая система компенсации прогиба

Ручное управление

Механическая система компенсации прогиба

Управление от ЧПУ.

Система перемещения задних упоров

2 оси (X,R)

4 оси (X,R,Z1,Z2)

6 осей (X,R,Z1,Z2,X1,X2)

Система крепления инструмента Wila

Зажим верхнего и нижнего инструмента фиксирует,
выравнивает и центрует инструменты автоматически.

Характеристики:

Модель листогибочного пресса POWER BEND PRO
 POWER Bend PRO 1270-40 POWER Bend PRO 1270-60 POWER Bend PRO 2100-40 POWER Bend PRO 2100-60 POWER Bend PRO 2600-60 POWER Bend PRO 2600-100 POWER Bend PRO 2600-135 POWER Bend PRO 3100-100
Длина гибки, мм (A) 1 270 1 270 2 100 2 100 2 600 2 600 2 600 3 100
Мощность гибки (Тонн) 40 60
 40
 60
 60
 100
 135
 100
Расстояние м/у колоннами (В) 1 050 1 000 1 700 1 700 2 200 2 200 2 200
 2 600
Скорость подвода инструмента/скорость обратного хода, у (мм/с) 140/170 200/165 140/170 200/165 200/165 200/155 160/120 200/155
Рабочая скорость гиба, у (мм/с) 17 14
 17
 14
 14
 10
 10
 10
Перемещение по оси х (мм) 800 800 800 800 800 800 800 800
Кол-во передних поддержек листа (шт) 2
 2
 2
 2
 2
 2
 2
 2
Емкость масла (л) 80 80 150
 150
 150
 150
 200
 150
Мощность двигателя (кВт) 6
 8
 6
 8
 8
 8
 11
 8
Ход, мм (С) 170 275
 275
 275
 275
 275
 275
 275
Величина максимального хода, мм (D) 387 530 387 530 530
 530
 530
 530
Глубина отверстия, зев, мм (Е) 350 410 350 410 410 410 410 410
Высота стола,мм (F) 850 900 850 900 900 900 900 900
Длина (мм) 2 150 2 250 2 900 3 250 3 750 3 750 3 750 4 250
Ширина (мм) 1 650 1 960 1 650 1 960 1 960 1 960 2 050 1 950
Высота (мм) 2 300 2 750 2 300 2 750 2 750 2 800 2 800 2 800
Масса (кг) 3 050 4 150 3 950 5 650 6 050 6 850 8 250 7 450

Модель листогибочного пресса
POWER BEND PRO 		3100-135 3100-175 3100-220 3100-260 3100-320 3100-400 3100-500 3760-175
Длина гибки, мм (A) 3 100 3 100
 3 100 3 100 3 100 3 100 3 100 3 760
Мощность гибки (Тонн) 135 175 220 260 320 400 500 175
Расстояние м/у колоннами (В) 2 600 2 600 2 600 2 600 2 600 2 550 2 550 3 250
Скорость подвода
инструмента/скорость обратного хода,
у (мм/с) 		200/120 180/135 180/160 140/135 140/150 110/130 80/65 180/135
Рабочая скорость гиба,у (мм/с) 10 10 11
 11
 10
 10
 10
 10
Перемещение по оси х (мм) 800 800 800 800 800 1 000
 1 000
 800
Кол-во передних поддержек листа (шт) 2
 2
 2
 2
 2
 2
 2
 2
Емкость масла (л) 200 200 300 300 400
 400
 200
 200
Мощность двигателя (кВт) 11
 15
 19
 22
 30
 30
 30
 15
Ход, мм (С) 275
 275
 275
 275
 375
 375
 275
 375
Величина максимального хода,мм (D) 530 530 530 530 650 650
 675
 550
Глубина отверстия, зев, мм (Е) 410
 410
 410
 410
 410
 510
 510
 410
Высота стола,мм (F) 900 900 900 900 900 1 000
 1 020
 900
Длина (мм) 4 250 4 250 4 550 4 550 4 550 4 550 4 550 4 900
Ширина (мм) 2 050 2 150 2 250 2 350 2 450 2 650 2 650 2 150
Высота (мм) 2 850 2 800 3 200 3 470 3 750 2 800 2 900 3 150
 Масса (кг) 8 650
 9 450 11 500 1 500 17 300 21 200 27 400 10 950

Модель листогибочного пресса
POWER BEND PRO 		3760-220 3760-320 4100-135 4100-175 4100-220 4100-260 4100-320
 4100-400
Длина гибки, мм (A) 3 760 3 760 4 100 4 100 4 100 4 100 4 100 4 100
Мощность гибки (Тонн) 220 320 135 175 220 260 320 400
Расстояние м/у колоннами (В) 3 250 3 250 3 600 3 600 3 600 3 600 3 600 3 550
Скорость подвода
инструмента/скорость обратного хода,
у (мм/с) 		180/160 140/150 200/120 200/120 180/160 1140/135 140/150 110/130
Рабочая скорость гиба, у (мм/с) 11
 10
 10
 10
 11
 11
 10
 10
Перемещение по оси х (мм) 800
800
 800
 800
 800
 800
 800
 1 000
Кол-во передних поддержек листа (шт) 2
 2
 2
 2
 2
 2
 2
 2
Емкость масла (л) 300 400
 200
 200
 300
 300
 400
 400
Мощность двигателя (кВт) 19 30 11 15
 19
 22
 30
 30
Ход, мм (С) 275
 375
 275
 275
 275
 275
 375
 375
Величина максимального хода,мм (D) 550 650 530 530 530 530 650 650
Глубина отверстия, зев, мм (Е) 410 410 410 410 410 410 410 510
Высота стола, мм (F) 900 900 900
 900
 900
 900
 900
 1 000
Длина (мм) 5 100 5 100 5 100 5 100 5 100 5 100 5 100 5 100
Ширина (мм) 2 450 1 650 2 100 2 150 2 250 2 350 2 450 2 350
Высота (мм) 2 300 2 750 2 800 2 850
 3 000 3 000 3 150 3 470
Масса (кг) 12 600 20 600 10 650 11 950 13 800 16 700 22 400 26 700

Модель листогибочного пресса
POWER BEND PRO 		4100-500 4100-600 4270-135 4270-220 4270-400 4270-600 5100-500 5100-600
Длина гибки, мм (A) 4 100 4 100 4 270 4 270 4 270 4 270 5 100 5 100
Мощность гибки (Тонн) 500 600 135
 220 400 600 500 600
Расстояние м/у колоннами (В) 3 400 3 400 3 780 3 780 3 780 3 780 4 100 4 100
Скорость подвода
инструмента/скорость обратного хода,
у (мм/с) 		80/65 80/765 200/120 180/160 110/130 80/75 80/68 80/75
Рабочая скорость гиба, у (мм/с) 10
 10
 10
 11
 10
 10
 10
 10
Перемещение по оси х (мм) 1 000 1 000 800 800 1 000 1 000 1 000 1 000
Кол-во передних поддержек листа (шт) 2
 2
 2
 2
 2
 2
 4
 4
Емкость масла (л) 500 500 500 500 350 350
 400 500
Мощность двигателя (кВт) 30 37 11 19 30 37 30 37
Ход, мм (С) 375
 375 245
 275
 275
 375
 375
 375
Величина максимального хода, мм (D) 675 675 550 550 650 675 675 675
Глубина отверстия, зев, мм (Е) 510 510 410 410 510
 510 510 510
Высота стола, мм (F) 1 100
 1 100 900
 900
 1000
 900
 900
 900
Длина (мм) 5 350 5 450 5 280 5 320 5 600 6 100 6 900 6 900
Ширина (мм) 2 650 2 650 2 150 2 250 2 650 2 650 2 650 2 650
Высота (мм) 3 650 3 650 2 800 3 000
 3 470 3 700 3 470 3 700
Масса (кг) 26 700 37 700  10 950 14 600 27 000 39 300 38 700 45 000

Стандартный инструмент:
