Листогибочный пресс Ermaksan серии Power Bend Pro
Сравнить
Поделиться
В избранное
В корзину
- 1 270
- 2 100
- 2 600
- 3 100
- 3 760
- 4 100
- 4 270
- 6 100
- -
- 100
- 135
- 175
- 220
- 260
- 320
- 40
- 400
- 60
- -

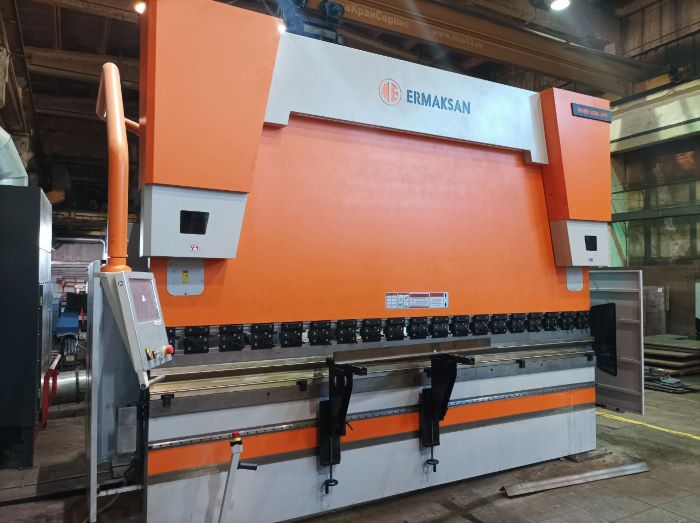

Гидравлический гибочный пресс с ЧПУ Power Bend PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Power-Bend занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки.
Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.
Стандартная комплектация:
|
Система ЧПУ Cybelec CybTouch 12 PS |
||
|
|
|
|
Система ЧПУ Delem DA-52 |
||
|
Количество осей, шт |
3+1 (x,y1,y2 +V) |
|
|
Дискретность измерения, мкм |
0,01 |
|
|
Дискретность отображения, мкм |
0,01 |
|
|
Габаритные размеры корпуса, мм |
313x226x52 |
|
|
Диапазон измеряемых длин, мм |
0~9999.99 |
|
|
Тип входного сигнала от датчиков обратной связи |
5В, 12В |
|
|
Дополнительные входа/выхода, шт |
5/5 |
|
|
Разрешение экрана, пикc |
7 дюйм VGA |
|
|
Подключение исполнительных механизмов через |
сервопривода |
|
|
Кол-во программ/кадров |
64Мб |
|
|
|
|
Механическая система зажима пуансона типа Amada-Promecam |
Защитный световой барьер |
|
|
|
Передние суппорта поддержки Суппорта служат для поддержки металла и могут регулироваться по высоте |
Пальцы-упоры задней траверсы
Перемещение осуществляется по линейным направляющим посредством ШВП. |
|
|
|
|
Световая и лазерная система защиты рук оператора |
Система быстрого крепления инструмента Гидравлическая или пневматическая система |
Механическая система компенсации прогиба Ручное управление |
 |
 |
 |
|
Механическая система компенсации прогиба Управление от ЧПУ. |

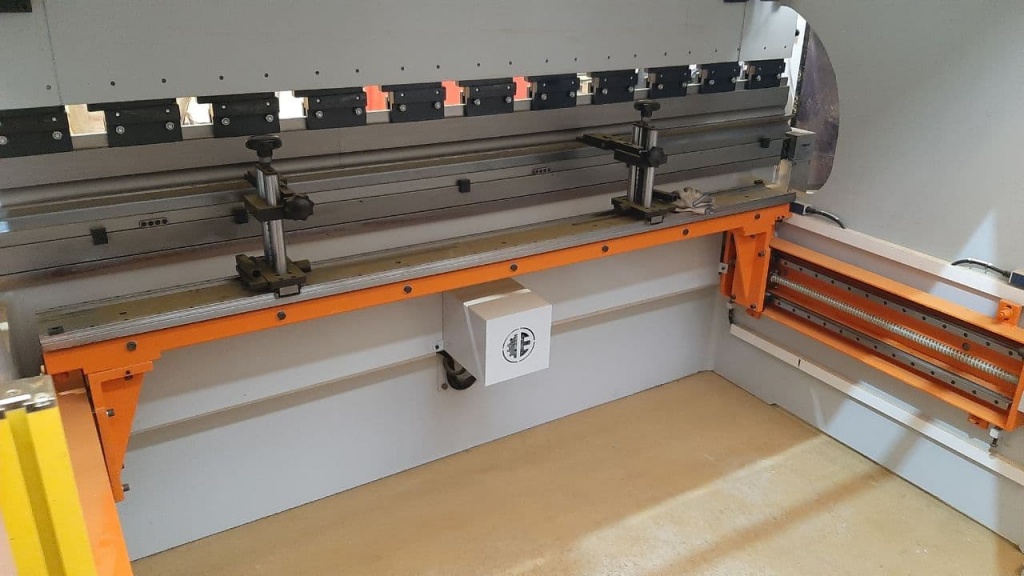

Система перемещения задних упоров 2 оси (X,R) 4 оси (X,R,Z1,Z2) 6 осей (X,R,Z1,Z2,X1,X2) |
Система крепления инструмента Wila
Зажим верхнего и нижнего инструмента фиксирует, |
Характеристики:
|
Модель листогибочного пресса POWER BEND PRO |
1270-40 |
1270-60 |
2100-40 |
2100-60 |
2600-60 |
2600-100 |
2600-135 |
3100-100 |
|
Длина гибки, мм (A) |
1 270 |
1 270 |
2 100 |
2 100 |
2 600 |
2 600 |
2 600 |
3 100 |
|
Мощность гибки (Тонн) |
40 |
60 |
40 |
60 |
60 |
100 |
135 |
100 |
|
Расстояние м/у колоннами (В) |
1 050 |
1 000 |
1 700 |
1 700 |
2 200 |
2 200 |
2 200 |
2 600 |
|
Скорость подвода инструмента/скорость обратного хода, у (мм/с) |
140/170 |
200/165 |
140/170 |
200/165 |
200/165 |
200/155 |
160/120 |
200/155 |
|
Рабочая скорость гиба, у (мм/с) |
17 |
14 |
17 |
14 |
14 |
10 |
10 |
10 |
|
Перемещение по оси х (мм) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Емкость масла (л) |
80 |
80 |
150 |
150 |
150 |
150 |
200 |
150 |
|
Мощность двигателя (кВт) |
6 |
8 |
6 |
8 |
8 |
8 |
11 |
8 |
|
Ход, мм (С) |
170 |
275 |
275 |
275 |
275 |
275 |
275 |
275 |
|
Величина максимального хода, мм (D) |
387 |
530 |
387 |
530 |
530 |
530 |
530 |
530 |
|
Глубина отверстия, зев, мм (Е) |
350 |
410 |
350 |
410 |
410 |
410 |
410 |
410 |
|
Высота стола,мм (F) |
850 |
900 |
850 |
900 |
900 |
900 |
900 |
900 |
|
Длина (мм) |
2 150 |
2 250 |
2 900 |
3 250 |
3 750 |
3 750 |
3 750 |
4 250 |
|
Ширина (мм) |
1 650 |
1 960 |
1 650 |
1 960 |
1 960 |
1 960 |
2 050 |
1 950 |
|
Высота (мм) |
2 300 |
2 750 |
2 300 |
2 750 |
2 750 |
2 800 |
2 800 |
2 800 |
|
Масса (кг) |
3 050 |
4 150 |
3 950 |
5 650 |
6 050 |
6 850 |
8 250 |
7 450 |
|
Модель листогибочного пресса
|
3100-135
|
3100-175 |
3100-220 |
3100-260 |
3100-320 |
3100-400 |
3100-500 |
3760-175 |
|
Длина гибки, мм (A) |
3 100 |
3 100 |
3 100 |
3 100 |
3 100 |
3 100 |
3 100 |
3 760 |
|
Мощность гибки (Тонн) |
135 |
175 |
220 |
260 |
320 |
400 |
500 |
175 |
|
Расстояние м/у колоннами (В) |
2 600 |
2 600 |
2 600 |
2 600 |
2 600 |
2 550 |
2 550 |
3 250 |
|
Скорость подвода |
200/120 |
180/135 |
180/160 |
140/135 |
140/150 |
110/130 |
80/65 |
180/135 |
|
Рабочая скорость гиба,у (мм/с) |
10 |
10 |
11 |
11 |
10 |
10 |
10 |
10 |
|
Перемещение по оси х (мм) |
800 |
800 |
800 |
800 |
800 |
1 000 |
1 000 |
800 |
|
Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Емкость масла (л) |
200 |
200 |
300 |
300 |
400 |
400 |
200 |
200 |
|
Мощность двигателя (кВт) |
11 |
15 |
19 |
22 |
30 |
30 |
30 |
15 |
|
Ход, мм (С) |
275 |
275 |
275 |
275 |
375 |
375 |
275 |
375 |
|
Величина максимального хода, мм (D) |
530 |
530 |
530 |
530 |
650 |
650 |
675 |
550 |
|
Глубина отверстия, зев, мм (Е) |
410 |
410 |
410 |
410 |
410 |
510 |
510 |
410 |
|
Высота стола, мм (F) |
900 |
900 |
900 |
900 |
900 |
1 000 |
1 020 |
900 |
|
Длина (мм) |
4 250 |
4 250 |
4 550 |
4 550 |
4 550 |
4 550 |
4 550 |
4 900 |
|
Ширина (мм) |
2 050 |
2 150 |
2 250 |
2 350 |
2 450 |
2 650 |
2 650 |
2 150 |
|
Высота (мм) |
2 850 |
2 800 |
3 200 |
3 470 |
3 750 |
2 800 |
2 900 |
3 150 |
|
Масса (кг) |
8 650 |
9 450 |
11 500 |
1 500 |
17 300 |
21 200 |
27 400 |
10 950 |
|
Модель листогибочного пресса |
3760-220 |
3760-320 |
4100-135 |
4100-175 |
4100-220 |
4100-260 |
4100-320 |
4100-400 |
|
Длина гибки, мм (A) |
3 760 |
3 760 |
4 100 |
4 100 |
4 100 |
4 100 |
4 100 |
4 100 |
|
Мощность гибки (Тонн) |
220 |
320 |
135 |
175 |
220 |
260 |
320 |
400 |
|
Расстояние м/у колоннами (В) |
3 250 |
3 250 |
3 600 |
3 600 |
3 600 |
3 600 |
3 600 |
3 550 |
|
Скорость подвода |
180/160 |
140/150 |
200/120 |
200/120 |
180/160 |
1140/135 |
140/150 |
110/130 |
|
Рабочая скорость гиба, у (мм/с) |
11 |
10 |
10 |
10 |
11 |
11 |
10 |
10 |
|
Перемещение по оси х (мм) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
1 000 |
|
Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
Емкость масла (л) |
300 |
400 |
200 |
200 |
300 |
300 |
400 |
400 |
|
Мощность двигателя (кВт) |
19 |
30 |
11 |
15 |
19 |
22 |
30 |
30 |
|
Ход, мм (С) |
275 |
375 |
275 |
275 |
275 |
275 |
375 |
375 |
|
Величина максимального хода, мм (D) |
550 |
650 |
530 |
530 |
530 |
530 |
650 |
650 |
|
Глубина отверстия, зев, мм (Е) |
410 |
410 |
410 |
410 |
410 |
410 |
410 |
510 |
|
Высота стола, мм (F) |
900 |
900 |
900 |
900 |
900 |
900 |
900 |
1 000 |
|
Длина (мм) |
5 100 |
5 100 |
5 100 |
5 100 |
5 100 |
5 100 |
5 100 |
5 100 |
|
Ширина (мм) |
2 450 |
1 650 |
2 100 |
2 150 |
2 250 |
2 350 |
2 450 |
2 350 |
|
Высота (мм) |
2 300 |
2 750 |
2 800 |
2 850 |
3 000 |
3 000 |
3 150 |
3 470 |
|
Масса (кг) |
12 600 |
20 600 |
10 650 |
11 950 |
13 800 |
16 700 |
22 400 |
26 700 |
|
Модель листогибочного пресса |
4100-500 |
4100-600 |
4270-135 |
4270-220 |
4270-400 |
4270-600 |
5100-500 |
5100-600 |
|
Длина гибки, мм (A) |
4 100 |
4 100 |
4 270 |
4 270 |
4 270 |
4 270 |
5 100 |
5 100 |
|
Мощность гибки (Тонн) |
500 |
600 |
135 |
220 |
400 |
600 |
500 |
600 |
|
Расстояние м/у колоннами (В) |
3 400 |
3 400 |
3 780 |
3 780 |
3 780 |
3 780 |
4 100 |
4 100 |
|
Скорость подвода |
80/65 |
80/765 |
200/120 |
180/160 |
110/130 |
80/75 |
80/68 |
80/75 |
|
Рабочая скорость гиба, у (мм/с) |
10 |
10 |
10 |
11 |
10 |
10 |
10 |
10 |
|
Перемещение по оси х (мм) |
1 000 |
1 000 |
800 |
800 |
1 000 |
1 000 |
1 000 |
1 000 |
|
Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
4 |
4 |
|
Емкость масла (л) |
500 |
500 |
500 |
500 |
350 |
350 |
400 |
500 |
|
Мощность двигателя (кВт) |
30 |
37 |
11 |
19 |
30 |
37 |
30 |
37 |
|
Ход, мм (С) |
375 |
375 |
245 |
275 |
275 |
375 |
375 |
375 |
|
Величина максимального хода, мм (D) |
675 |
675 |
550 |
550 |
650 |
675 |
675 |
675 |
|
Глубина отверстия, зев, мм (Е) |
510 |
510 |
410 |
410 |
510 |
510 |
510 |
510 |
|
Высота стола, мм (F) |
1 100 |
1 100 |
900 |
900 |
1000 |
900 |
900 |
900 |
|
Длина (мм) |
5 350 |
5 450 |
5 280 |
5 320 |
5 600 |
6 100 |
6 900 |
6 900 |
|
Ширина (мм) |
2 650 |
2 650 |
2 150 |
2 250 |
2 650 |
2 650 |
2 650 |
2 650 |
|
Высота (мм) |
3 650 |
3 650 |
2 800 |
3 000 |
3 470 |
3 700 |
3 470 |
3 700 |
|
Масса (кг) |
26 700 |
37 700 |
10 950 |
14 600 |
27 000 |
39 300 |
38 700 |
45 000 |
Стандартный инструмент:
Характеристики
| Производитель | Ermaksan |
|---|---|
| Усилие гибки, т | 40-400 |
| Длина гибки, мм | 1270-6100 |
| Количество контролируемых осей | 3 [Y1, Y2, X] |
Преимущества
УДАЛЁННЫЙ ДОСТУП
Благодаря удалённой сервисной поддержке проблемы клиентов со всего мира могут быть оперативно решены, что обеспечивает экономию времени и затрат.
БЫСТРАЯ И ПРОСТАЯ ЗАМЕНА ИНСТРУМЕНТА
Замена инструмента осуществляется без необходимости в дополнительном ключе благодаря стандартным держателям, используемым в станке.
ЖЁСТКАЯ ВЕРХНЯЯ БАЛКА С ПРЕЦИЗИОННЫМИ ПОЗИЦИОННЫМИ ПОДШИПНИКАМИ
Благодаря жёсткой верхней балке с точностью гибки до 0,01 мм на подшипниках, установленных в 12 точках.
СЕНСОРНЫЙ ЭКРАН
Модели могут отображаться на экране максимально реалистично с использованием 3D-функций контроллера. Это позволяет оператору легко различать объекты между собой и упрощает работу.
ПЕРЕДНИЕ ОПОРНЫЕ РЫЧАГИ
Скользящие передние опорные рычаги с упорами, перемещающиеся по линейным направляющим и тележкам, станут вашим надёжным помощником.
ПРОСТОЕ ОБСЛУЖИВАНИЕ
К аксессуарам обеспечен очень простой доступ, а конструкция сочетает функциональность и эстетичный внешний вид. Благодаря гидравлическим системам с низкими требованиями к обслуживанию время простоев сведено к минимуму.
Особенности
Мощность. Точность. Производительность.
Серия Power-Bend Pro, заново спроектированная с учётом современных требований обработки листового металла, разработана для обеспечения высочайшего качества гибки стандартных, нержавеющих, тонких и толстых листов. Обновлённая конструкция и усовершенствованная механика гарантируют стабильные и превосходные результаты на любом уровне сложности.
Удобная для оператора панель ЧПУ и гидравлическая система с низкими требованиями к обслуживанию обеспечивают максимальную производительность при минимальных эксплуатационных затратах. В диапазоне усилий 260–320 т станки оснащаются моторизованной системой коронирования, а для моделей 400 т и выше в стандартную комплектацию входят моторизованное коронирование и система охлаждения гидравлического масла.
Независимо от сложности операций — узкие, широкие или комбинированные гибы — Power-Bend Pro является мощным производственным инструментом с высокой точностью и повторяемостью. Это долгосрочная инвестиция для высокоскоростного производства и стабильно высокого качества продукции.
Стандартная комплектация
- Передние опорные рычаги с регулировкой по высоте и измерительной шкалой
- Верхний и нижний инструмент, закалённый и шлифованный
- Система быстрого зажима инструмента Promecam
- Системы управления: ER TOUCH, DELEM DA-52S, CYBELEC CYBTOUCH 12, ESA S630
- Задний упор с усилием 800 мм и одноосевым ЧПУ-управлением
- Глубина зева 410 мм (60–320 тонн)
- Палец заднего упора с 2 осями
- Метрическая и дюймовая шкала
- Система компенсации прогиба в нижней балке (ручная система компенсации для машин 3100/4100-260 и 3100/4100-320, моторизованная система компенсации — стандарт для станков свыше 3100-400 тонн)
- Педаль управления, удобная для единичной и серийной гибки, в соответствии с нормами CE
- Передняя световая защитная завеса, боковые защитные двери с концевыми выключателями и задняя световая защитная завеса
- Кожухи верхней балки и цилиндров оснащены светодиодной подсветкой
- Различные варианты напряжения электропитания в зависимости от страны эксплуатации оборудования
Дополнительная комплектация
- Специальный ход и увеличенный вылет (throat depth), обеспечивающие преимущества при глубокой гибке
- Системы управления: ER TOUCH, DELEM ER70, DELEM DA-58T, CYBELEC MODEVA PAC, ESA S640, STEPERR77
- Увеличенный ход заднего упора (дополнительные пальцы заднего упора)
- Моторизованные системы коронирования
- Система охлаждения и подогрева гидравлического масла
- Система охлаждения и подогрева электрического шкафа
- Сегментированные верхний и нижний инструменты
- Опциональная ширина стола или вариант V-образного раскрытия нижней матрицы
- Инструмент для коробчатой гибки или гибки стоек (полок)
- Опции лазерной защиты спереди
- Электрошкаф, маслобак и корпус контроллера могут быть опционально оснащены системой подогрева и охлаждения
- Опциональные держатели верхнего и нижнего инструмента
- Шкаф для хранения инструмента
- Автоматическая система смазки направляющих, увеличивающая срок службы скользящих узлов
- U-образные матрицы для гибки толстых материалов
- Передние поддерживающие рычаги с дополнительным перемещением для устранения растяжения тонких листов
- Специальное исполнение станка по длине и толщине листа по требованию заказчика
- Моторизованная система передней поддержки листа AP3/AP4 и парковочное положение для обратной гибки
- Панель управления и/или электрический шкаф могут устанавливаться с правой стороны станка по требованию заказчика
- Система задней поддержки листа
- Система извлечения листа
- Пневматическая система заднего упора с пальцами
- Закрытая задняя защитная клетка
- Задний защитный экран (шторка)
Видеоматериалы
Полезные статьи
